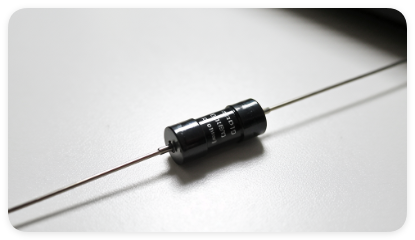

CRD系列恒流二極管是一種利用半導體特性實現恒定電流輸出的器件，其核心優勢在于結構簡單、成本低廉且無需外部控制電路。然而，受限于物理特性，其在精度、靈活性等方面存在不足。以下是CRD系列恒流二極管的優缺點分析及適用場景建議：

一、CRD系列恒流二極管的優點

1. 結構簡單，成本低

• 特點：CRD系列僅需一顆二極管即可實現恒流功能，無需外圍電阻、電容或控制芯片。

• 優勢：

• 成本低：相比恒流IC（如LM3404）或分立方案（運放+MOSFET），CRD系列價格更低，適合對成本敏感的大批量應用。

• 電路簡化：減少元件數量，降低PCB設計復雜度，提高生產效率。

• 應用場景：低成本LED照明、簡單傳感器驅動、基礎電機控制等。

2. 可靠性高，壽命長

• 特點：CRD系列無機械部件，無磨損問題，且溫度穩定性較好。

• 優勢：

• 工業級可靠性：適合長期穩定運行的場景，如工業照明、戶外設備等。

• 免維護：無需定期校準或更換，降低維護成本。

3. 響應速度快

• 特點：CRD系列基于半導體特性，響應時間通常在微秒級。

• 優勢：

• 動態性能好：適合需要快速電流調整的場景，如脈沖驅動、瞬態保護等。

4. 封裝多樣，適配性強

• 特點：提供多種封裝形式（如DO-41、TO-92、TO-220）。

• 優勢：

• 靈活選型：可根據電流、散熱需求選擇不同封裝，如小電流用DO-41，大電流用TO-220。

二、CRD系列恒流二極管的缺點

1. 恒流精度有限

• 特點：CRD系列的恒流精度通常在±5%~±10%，且受溫度影響較大。

• 劣勢：

• 精度不足：無法滿足高精度應用（如精密傳感器、醫療設備）。

• 溫度漂移：典型溫度系數為±800ppm/°C，電流會隨溫度變化（例如，溫度升高10°C，電流可能變化0.8%）。

• 對比：恒流IC的精度可達±1%以?xún)?nèi)，且溫度補償更好。

2. 電流范圍受限

• 特點：CRD系列的電流范圍通常為1mA~150mA，且電流值固定。

• 劣勢：

• 無法靈活調整：若需不同電流值，需更換不同型號的CRD，增加庫存和管理成本。

• 大電流需求不足：超過150mA時，需并聯使用，但并聯一致性難以保證。

• 對比：恒流IC可通過外接電阻調整電流，范圍更廣（如1mA~10A）。

3. 擊穿電壓限制

• 特點：CRD系列的擊穿電壓通常為30V~90V。

• 劣勢：

• 高壓場景不適用：在高壓電路（如48V以上）中，需選擇高擊穿電壓型號，但成本增加。

• 需留余量：設計時需確保擊穿電壓高于電路最高電壓，否則可能損壞器件。

4. 動態電阻較大

• 特點：CRD系列的動態電阻（Rdyn）通常為15Ω~55Ω。

• 劣勢：

• 電流波動：當電壓變化時，電流會有一定波動（例如，電壓變化1V，電流可能變化20mA）。

• 不適合精密電路：在電壓波動較大的場景中，電流穩定性較差。

5. 功能單一

• 特點：CRD系列僅提供恒流功能，無法實現調光、PWM控制等復雜功能。

• 劣勢：

• 靈活性差：無法滿足動態調光、智能控制等需求。

• 需額外電路：若需調光，需外接PWM控制器或恒流IC。

三、CRD系列恒流二極管的適用場景與不適用場景

1. 適用場景

• 低成本LED照明：如路燈、景觀燈、小型LED陣列。

• 簡單傳感器驅動：如光電二極管偏置、熱敏電阻激勵。

• 基礎電機控制：如小型直流電機、電磁閥驅動。

• 電池充電管理：如鎳鎘電池、鎳氫電池的恒流充電。

2. 不適用場景

• 高精度恒流源：如精密儀器、醫療設備。

• 大電流或高壓場景：如超過150mA的電流需求或超過90V的電壓需求。

• 動態調光或智能控制：如LED調光、PWM控制。

• 溫度變化劇烈的環境：如戶外高溫或低溫場景。

四、CRD系列與其他恒流方案的對比

五、總結與建議

1. 推薦使用CRD系列的場景

• 低成本、簡單恒流需求：如基礎LED照明、傳感器驅動、小型電機控制。

• 對精度和靈活性要求不高的場景：如電池充電、恒流負載等。

2. 不推薦使用CRD系列的場景

• 高精度、高穩定性需求：如精密儀器、醫療設備。

• 大電流、高壓或動態控制需求：如工業驅動、智能照明。

3. 替代方案建議

• 高精度需求：選擇恒流IC（如TI LM3404、Linear LT3092）。

• 大電流或高壓需求：選擇分立方案（運放+MOSFET）或?qū)Ｓ煤懔髂K。

• 動態調光需求：選擇支持PWM的恒流IC或驅動芯片。

通過以上分析，CRD系列恒流二極管在簡單、低成本的恒流應用中具有明顯優勢，但在高精度、高靈活性或復雜控制需求中存在不足。設計時需根據具體需求權衡利弊，選擇最適合的方案。
