LF353引腳圖及功能詳解
LF353是一款低成本、高性能的JFET(結型場效應晶體管)輸入雙運算放大器,廣泛應用于各類模擬信號處理電路。其內部集成了兩個獨立的運算放大器,采用JFET作為輸入級,具備低輸入偏置電流、高增益帶寬積、快速轉換速率和低噪聲等特性,使其在音頻放大、數據采集、有源濾波器設計等領域發揮重要作用。本文將詳細解析LF353的引腳圖、功能、電氣特性、應用場景及設計注意事項。
一、LF353概述

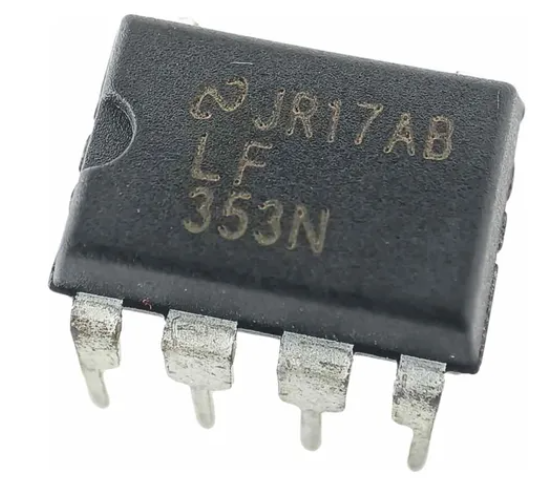

LF353由德州儀器(TI)等廠商生產,采用SOIC-8或PDIP-8封裝,工作溫度范圍為0°C至70°C。其核心特性包括:
低輸入偏置電流:典型值為50pA,適合高輸入阻抗電路。
高增益帶寬積:典型值為3MHz,支持高頻信號放大。
快速轉換速率:典型值為13V/μs,減少信號失真。
低噪聲:輸入噪聲電壓典型值為18nV/√Hz,輸入噪聲電流典型值為0.01pA/√Hz,適合微弱信號處理。
高輸入阻抗:典型值為1012Ω,減少信號源負載效應。
低功耗:典型電源電流為3.6mA,適合電池供電設備。
二、LF353引腳圖及功能

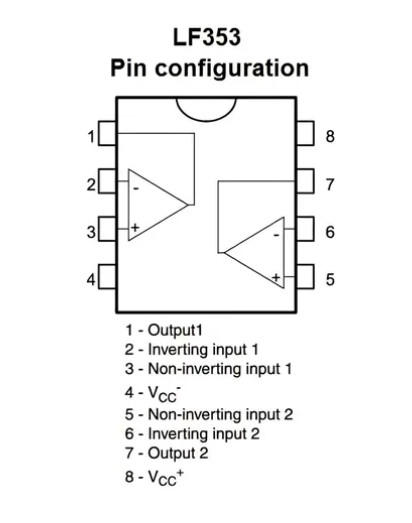

LF353的引腳圖如下(以SOIC-8封裝為例):
引腳號 | 符號 | 功能描述 |
---|---|---|
1 | OUT1 | 運算放大器1的輸出端。當正相輸入電壓高于反相輸入電壓時,輸出高電平;反之輸出低電平。 |
2 | IN-1 | 運算放大器1的反相輸入端。與正相輸入端(IN+1)配合,實現電壓比較或放大功能。 |
3 | IN+1 | 運算放大器1的正相輸入端。與反相輸入端(IN-1)配合,實現電壓比較或放大功能。 |
4 | V- | 負電源電壓輸入端。典型值為-3.5V至-18V。 |
5 | IN+2 | 運算放大器2的正相輸入端。功能與IN+1類似,但屬于第二個獨立運算放大器。 |
6 | IN-2 | 運算放大器2的反相輸入端。功能與IN-1類似,但屬于第二個獨立運算放大器。 |
7 | OUT2 | 運算放大器2的輸出端。功能與OUT1類似,但屬于第二個獨立運算放大器。 |
8 | V+ | 正電源電壓輸入端。典型值為+3.5V至+18V。 |
引腳功能詳解
OUT1和OUT2(輸出端)
OUT1和OUT2分別對應兩個獨立運算放大器的輸出。當正相輸入電壓高于反相輸入電壓時,輸出端輸出高電平;反之輸出低電平。
在實際應用中,輸出端通常連接至負載(如電阻、電容或后續電路),通過調整輸入電壓實現信號放大或電壓比較功能。
IN-1和IN-2(反相輸入端)
IN-1和IN-2是兩個運算放大器的反相輸入端。當反相輸入電壓高于正相輸入電壓時,輸出端輸出低電平。
在電壓比較器電路中,反相輸入端通常連接至參考電壓,正相輸入端連接至待比較信號,實現信號的閾值檢測。
IN+1和IN+2(正相輸入端)
IN+1和IN+2是兩個運算放大器的正相輸入端。當正相輸入電壓高于反相輸入電壓時,輸出端輸出高電平。
在電壓跟隨器電路中,正相輸入端直接連接至輸出端,實現信號的緩沖和隔離。
V-和V+(電源端)
V-和V+分別為負電源和正電源輸入端。LF353支持雙電源供電(如±15V)或單電源供電(如+5V至+18V,V-接地)。
電源電壓的選擇直接影響芯片的性能。例如,±15V供電時,輸出電壓擺幅可達±13.5V(負載電阻為10kΩ時)。
三、LF353電氣特性
LF353的電氣特性決定了其適用場景和性能邊界。以下是關鍵參數的詳細說明:
電源電壓范圍
雙電源供電:±3.5V至±18V。
單電源供電:+3.5V至+18V(V-接地)。
絕對最大額定值:電源電壓不得超過±18V,否則可能損壞芯片。
輸入特性
輸入失調電壓:典型值為5mV,溫度系數為10μV/°C。
輸入偏置電流:25°C時典型值為50pA,70°C時為8nA。
輸入失調電流:25°C時典型值為25pA,70°C時為4nA。
共模輸入電壓范圍:-12V至±11V。
輸出特性
輸出短路持續時間:不受限制,但建議避免長時間短路。
最大峰值輸出電壓擺幅:負載電阻為10kΩ時為±12V至±13.5V。
大信號差分電壓增益:VO=±10V、RL=2kΩ、25°C時為100V/mV。
頻率特性
增益帶寬積:典型值為3MHz。
轉換速率:典型值為13V/μs。
串?dāng)_衰減:最小值為120dB。
噪聲特性
等效輸入噪聲電壓:f=1kHz、RS=20Ω時為18nV/√Hz。
等效輸入噪聲電流:f=1kHz時為0.01pA/√Hz。
四、LF353典型應用電路
LF353因其優異的性能,被廣泛應用于多種模擬信號處理電路。以下是幾個典型應用案例:
1. 音頻前置放大器
在音頻功率放大器的前置放大級,LF353可對微弱的音頻信號進行低噪聲、高保真放大。其低輸入噪聲和高輸入阻抗特性,能夠有效提升音頻信號的質量,減少噪聲干擾。
電路設計要點:
輸入端通過電容耦合至信號源,避免直流偏置影響。
輸出端通過電阻分壓網絡調整增益,避免信號過載。
電源引腳附近添加去耦電容(如0.1μF陶瓷電容和10μF電解電容),抑制電源噪聲。
2. 數據采集系統
在數據采集系統的模擬前端,LF353可用于放大和調理傳感器輸出的微弱信號。例如,在溫度傳感器、壓力傳感器等模擬信號采集電路中,LF353能夠?qū)鞲衅鬏敵龅男⌒盘?hào)放大到適合模數轉換器(ADC)處理的電平范圍。
電路設計要點:
輸入端通過運算放大器實現信號放大,提高信噪比。
輸出端通過RC濾波器抑制高頻噪聲,提高信號質量。
采用差分輸入方式,減少共模干擾。
3. 有源濾波器
利用LF353可構建各種有源濾波器,如低通濾波器、高通濾波器、帶通濾波器等。在通信電路中,帶通濾波器可用于篩選特定頻率的信號,去除其他頻率的干擾。
電路設計要點:
通過反饋電阻和電容調整濾波器的截止頻率和品質因數。
采用多級級聯方式,提高濾波器的選擇性。
輸入端通過電壓跟隨器實現阻抗匹配,減少信號源負載效應。
4. 采樣保持電路
在采樣保持電路中,LF353的高輸入阻抗和快速轉換速率使其能夠準確地對輸入信號進行采樣和保持。在數字示波器等設備中,采樣保持電路需要快速、準確地獲取輸入信號并保持其電平,LF353能夠滿足這一要求。
電路設計要點:
采樣開關通過場效應管實現,控制信號由微處理器或定時器生成。
保持電容通過運算放大器實現電荷存儲,減少電壓泄漏。
輸出端通過緩沖器實現信號隔離,避免負載影響。
五、LF353設計注意事項
在實際應用中,需注意以下設計要點,以確保LF353的性能和穩定性:
電源設計
選擇合適的電源電壓,確保在推薦工作范圍內(±3.5V至±18V)。
在電源引腳附近添加去耦電容,抑制電源噪聲。
散熱考慮
雖然LF353的功耗較低,但在多芯片密集布局或長時間連續工作的情況下,仍需考慮散熱問題。
通過合理的電路板布局,增加散熱過孔或使用散熱片,降低芯片溫度。
輸入保護
由于LF353的輸入引腳對電壓和電流有一定的限制,在使用時需注意輸入信號的幅度和極性。
在輸入信號源不穩定或可能出現過電壓、過電流的情況下,應添加限流電阻或穩壓二極管,防止芯片損壞。
PCB布局
縮短輸入信號走線的長度,減少信號傳輸過程中的干擾。
合理規劃電源和接地平面,避免電源和信號走線相互交叉。
對于雙運算放大器的LF353,需注意兩個放大器之間的隔離,避免相互干擾。
六、LF353替代型號及選型建議
當LF353缺貨或需要更高性能時,可考慮以下替代型號:
LM358:雙運算放大器,輸入偏置電流較高(約250nA),適合對噪聲要求不高的場合。
TL072:JFET輸入雙運算放大器,輸入偏置電流更低(約50pA),但增益帶寬積較?。s3MHz)。
OPA2134:高性能JFET輸入雙運算放大器,輸入噪聲更低(約8nV/√Hz),但價格較高。
選型建議:
若需低噪聲和高輸入阻抗,優先選擇LF353或OPA2134。
若需低成本解決方案,可考慮LM358,但需注意其輸入偏置電流較高。
若需更高帶寬,可考慮TL082(增益帶寬積約4MHz),但輸入噪聲略高于LF353。
七、LF353故障診斷與維修
LF353的故障率較低,但若出現異常,可通過以下步驟進行診斷和維修:
故障現象
輸出電壓異常(如始終為高電平或低電平)。
信號失真(如波形畸變、噪聲過大)。
芯片過熱(可能因電源電壓過高或散熱不良導致)。
診斷步驟
測量電源電壓:確保V+和V-在推薦范圍內。
測量輸入輸出電壓:通過示波器或萬用表檢查輸入輸出電壓是否符合邏輯關系。
檢查外圍元件:如場效應管、電容、電阻等是否損壞。
維修方法
若電源電壓異常,調整電源電路或更換電源模塊。
若輸入輸出電壓異常,檢查輸入信號源和反饋網絡,必要時更換LF353。
若芯片過熱,優化散熱設計或降低電源電壓。
LF353作為一款高性能的JFET輸入雙運算放大器,憑借其低輸入偏置電流、高增益帶寬積、快速轉換速率和低噪聲等特性,在音頻放大、數據采集、有源濾波器設計等領域具有廣泛應用。通過合理設計電路和PCB布局,并注意電源設計、散熱和輸入保護等要點,可充分發揮LF353的性能優勢,實現高效、穩定的模擬信號處理功能。在實際應用中,可根據具體需求選擇合適的替代型號,并通過故障診斷和維修確保系統的可靠性。
