LM3914芯片的深度解析與應用探討

一、引言

在現代電子技術領域，模擬信號與數字信號的轉換以及直觀顯示技術一直是研究的熱點。LM3914芯片作為一種集成了高精度電壓比較器、基準電壓源及顯示驅動功能的集成電路，憑借其卓越的性能和廣泛的應用領域，成為了電子工程師手中的得力工具。本文將從LM3914芯片的基本特性、工作原理、應用領域、電路設計以及實際應用案例等多個方面進行深入探討，以期為讀者提供全面而深入的理解。

二、LM3914芯片的基本特性

1. 芯片概述

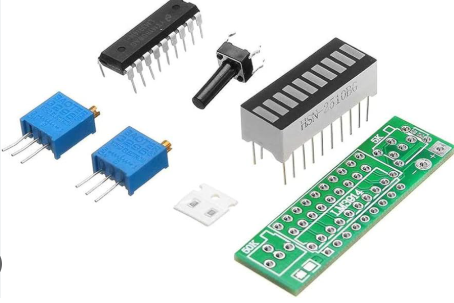

LM3914是美國國家半導體公司（NS）研發的一款點/條顯示驅動集成電路，其內部集成了輸入緩沖器、10級精密電壓比較器、1.25V基準電壓源以及點/條顯示方式選擇電路等關鍵組件。該芯片能夠?qū)⑤斎氲哪M電壓信號轉換為數字信號，并通過驅動10個發光二極管（LED）來實現線性顯示，既支持點狀顯示模式，也支持條狀顯示模式。

2. 關鍵參數

• 工作電壓范圍：LM3914的工作電壓范圍廣泛，從3V至25V均可正常工作，最高可達48V，這為其在不同應用場景下的使用提供了極大的靈活性。

• 輸出電流調節：輸出電流可在2mA至30mA范圍內連續調節，以適應不同LED的驅動需求，同時輸出端承壓能力達到±35V，最大輸出限制在30mA以內，確保了電路的安全性和穩定性。

• 高精度與低噪聲：輸入緩沖器采用跟隨器形式，提高了輸入阻抗和測量精度，內部設有遲滯電路，使得顯示過渡平滑，有效減少了噪聲干擾，改善了輸入信號快速變化時引起的閃爍現象。

• 靈活的應用模式：LM3914支持點狀顯示和條狀顯示兩種模式，用戶可根據具體需求通過外部引腳設置進行切換。

3. 封裝形式與引腳功能

LM3914采用18腳雙列直插塑料封裝（DIP-18）或陶瓷封裝，便于在電路板上進行焊接和布局。各引腳功能明確，包括電源電壓端、地端、信號輸入端、基準電壓輸出與調整端、模式選擇端以及LED驅動輸出端等，為用戶提供了豐富的接口選項。

三、LM3914芯片的工作原理

1. 內部電路結構

LM3914的內部電路結構復雜而精密，主要包括輸入緩沖器、10級電壓比較器、電阻分壓器、基準電壓源以及模式選擇電路等部分。輸入緩沖器接成同相跟隨形式，提高了輸入阻抗和測量精度；10級電壓比較器的同相輸入端與電阻分壓器相連，電阻分壓器由10只1kΩ精密電阻串聯組成，各級比較器的加權值相等，構成了10級線性顯示驅動器；基準電壓源提供穩定的1.25V參考電壓，為比較器提供比較基準；模式選擇電路則根據外部引腳的設置決定芯片的工作模式。

2. 工作過程

當輸入信號通過輸入緩沖器加到10級比較器的反相輸入端時，每個比較器的同相輸入端被串接一分壓電阻在不同的電平上。由于每個分壓電阻均為1kΩ，故10級比較器的進位電平呈線性變化。當輸入信號剛超過某一比較器的比較電壓時，該比較器的輸出立即翻轉為低電平，驅動對應的LED點亮。隨著輸入信號的增加，更多的LED被依次點亮，從而實現了輸入信號的線性顯示。

3. 顯示模式切換

LM3914支持點狀顯示和條狀顯示兩種模式。在點狀顯示模式下，只有一個LED會被點亮，所顯示的位置取決于輸入信號的強度；在條狀顯示模式下，多個LED被依次點亮并連成一條線，直觀地表示輸入信號的強度。用戶可通過外部引腳設置來切換這兩種模式，以滿足不同應用場景的需求。

四、LM3914芯片的應用領域

1. 電子儀器儀表

在電子儀器儀表領域，LM3914芯片被廣泛應用于電壓表、電流表、頻率計等設備的顯示部分。其能夠?qū)y(cè)量得到的模擬信號轉換為直觀的LED顯示，使得測量結果一目了然。例如，在數字萬用表中，LM3914可用于驅動LED顯示屏，實現電壓、電流、電阻等參數的實時顯示。

2. 音頻設備

在音頻設備中，LM3914芯片常被用于構建LED VU表（音量單位表），實現音量的視覺顯示。通過驅動多個LED，VU表能夠直觀地反映音頻信號的強度變化，為音頻工程師和音樂愛好者提供了便捷的音量監控手段。例如，在音響系統中，LM3914驅動的VU表能夠隨著音樂節奏的變化而閃爍，營造出動感的視覺效果。

3. 汽車電子

在汽車電子領域，LM3914芯片同樣發揮著重要作用。它可用于水溫顯示儀表、油量顯示儀表等設備的顯示部分，為駕駛員提供實時的車輛狀態信息。例如，在水溫顯示儀表中，LM3914可根據水溫傳感器的輸出信號驅動LED顯示屏，實時顯示發動機水溫的變化情況；在油量顯示儀表中，LM3914則可根據油量傳感器的輸出信號驅動LED顯示屏，提醒駕駛員及時加油。

4. 電池電量指示

隨著便攜式電子設備的普及，電池電量指示成為了一個重要的功能需求。LM3914芯片可用于構建電池電量指示器，通過驅動多個LED來直觀地顯示電池的剩余電量。例如，在智能手機、平板電腦等設備中，LM3914驅動的電池電量指示器能夠隨著電池電量的減少而逐個熄滅LED，提醒用戶及時充電。

5. 工業自動化

在工業自動化領域，LM3914芯片可用于構建各種傳感器信號的顯示設備。例如，在溫度、壓力、流量等傳感器的輸出信號處理中，LM3914可將模擬信號轉換為直觀的LED顯示，方便操作人員實時監控生產過程中的各種參數變化。此外，LM3914還可與其他工業自動化設備相結合，實現更復雜的控制功能。

五、LM3914芯片的電路設計

1. 基本電路設計

LM3914芯片的基本電路設計相對簡單，主要包括電源電路、信號輸入電路、LED驅動電路以及模式選擇電路等部分。電源電路為芯片提供穩定的工作電壓；信號輸入電路將待測量的模擬信號接入芯片的輸入端；LED驅動電路根據芯片的輸出信號驅動對應的LED點亮；模式選擇電路則根據用戶需求設置芯片的工作模式。

2. 電流調節與亮度控制

LM3914芯片的輸出電流可通過外部電阻進行調節，以適應不同LED的驅動需求。同時，通過調節外部電阻的阻值，還可以控制LED的亮度。在實際應用中，用戶可根據具體需求選擇合適的電阻值，以實現最佳的顯示效果和功耗控制。

3. 級聯應用與擴展性

對于需要更高分辨率顯示的應用場景，可通過級聯多個LM3914芯片來實現。級聯時，需將前一級芯片的最后一個LED驅動輸出端與后一級芯片的信號輸入端相連，并確保各級芯片的電源和地端正確連接。通過級聯應用，可以構建出具有更高分辨率和更寬顯示范圍的顯示設備。

4. 保護電路與穩定性設計

在實際應用中，為確保LM3914芯片的穩定性和可靠性，還需設計相應的保護電路。例如，可在電源輸入端加入濾波電容以減少電源噪聲的干擾；在信號輸入端加入限流電阻以防止過流損壞芯片；在LED驅動電路中加入限流電阻和反向二極管以保護LED免受反向電壓的損害等。

六、LM3914芯片的實際應用案例

1. 音頻VU表設計

以下是一個基于LM3914芯片的音頻VU表設計案例。該設計采用條狀顯示模式，通過驅動10個LED來直觀地反映音頻信號的強度變化。電路中，音頻信號通過耦合電容接入LM3914的信號輸入端；通過調節外部電阻的阻值來設置LED的亮度；模式選擇引腳接地以選擇條狀顯示模式。當音頻信號輸入時，LM3914根據信號強度依次點亮對應的LED，形成動態的VU表效果。

2. 電池電量指示器設計

以下是一個基于LM3914芯片的電池電量指示器設計案例。該設計采用點狀顯示模式，通過驅動4個LED來指示電池的剩余電量。電路中，電池電壓通過分壓電阻接入LM3914的信號輸入端；通過調節外部電阻的阻值來設置LED的點亮閾值；模式選擇引腳接高電平以選擇點狀顯示模式。當電池電量減少時，LM3914根據電壓變化依次熄滅對應的LED，提醒用戶及時充電。

3. 汽車水溫顯示儀表設計

以下是一個基于LM3914芯片的汽車水溫顯示儀表設計案例。該設計采用條狀顯示模式，通過驅動10個LED來實時顯示發動機水溫的變化情況。電路中，水溫傳感器的輸出信號通過運算放大器進行放大和濾波處理后接入LM3914的信號輸入端；通過調節外部電阻的阻值來設置LED的點亮閾值和亮度；模式選擇引腳接地以選擇條狀顯示模式。當發動機水溫升高時，LM3914根據信號強度依次點亮對應的LED，形成直觀的水溫顯示效果。

七、LM3914芯片的優缺點分析

1. 優點

• 高精度與低噪聲：LM3914芯片內部集成了高精度的電壓比較器和基準電壓源，能夠提供準確的電壓測量和顯示功能；同時，內部設有遲滯電路，有效減少了噪聲干擾和閃爍現象。

• 靈活的應用模式：LM3914支持點狀顯示和條狀顯示兩種模式，用戶可根據具體需求進行切換；此外，還可通過級聯應用實現更高分辨率和更寬顯示范圍的顯示設備。

• 廣泛的電壓與電流調節范圍：LM3914的工作電壓范圍廣泛，輸出電流可在較大范圍內調節，以適應不同應用場景的需求。

• 易于電路設計與實現：LM3914芯片的基本電路設計相對簡單，外圍元件較少，便于在電路板上進行焊接和布局；同時，其豐富的接口選項也為用戶提供了更多的設計靈活性。

2. 缺點

• 功耗相對較高：與一些低功耗的顯示驅動芯片相比，LM3914在驅動多個LED時可能產生較高的功耗；因此，在需要長時間運行的便攜式設備中需謹慎考慮功耗問題。

• 顯示分辨率有限：雖然LM3914支持級聯應用以提高顯示分辨率，但單個芯片的顯示分辨率仍有限；對于需要更高分辨率顯示的應用場景，可能需要考慮其他更高級的顯示驅動芯片。

• 對外部元件的依賴：LM3914芯片的性能在一定程度上依賴于外部元件的選擇和匹配；因此，在實際應用中需仔細選擇和調試外部元件以確保電路的穩定性和可靠性。

八、LM3914芯片的發展趨勢與展望

隨著電子技術的不斷發展和進步，LM3914芯片也在不斷升級和改進。未來，LM3914芯片可能朝著更高精度、更低功耗、更小封裝尺寸以及更多功能集成的方向發展。同時，隨著物聯網、智能家居等新興領域的興起，LM3914芯片在這些領域的應用也將不斷拓展和深化。例如，在智能家居系統中，LM3914芯片可用于構建各種傳感器信號的顯示設備，實現家居環境的實時監控和智能化管理。

LM3914芯片作為一種集成了高精度電壓比較器、基準電壓源及顯示驅動功能的集成電路，在電子儀器儀表、音頻設備、汽車電子、電池電量指示以及工業自動化等領域發揮著重要作用。其卓越的性能和廣泛的應用領域使得LM3914芯片成為了電子工程師手中的得力工具。通過本文的深入探討和分析，相信讀者對LM3914芯片的基本特性、工作原理、應用領域、電路設計以及實際應用案例等方面有了全面而深入的理解。在未來的電子技術發展中，LM3914芯片將繼續發揮其重要作用，并隨著技術的不斷進步而不斷升級和改進。
