LA2016邏輯分析儀深度使用指南

一、設備概述與技術參數解析

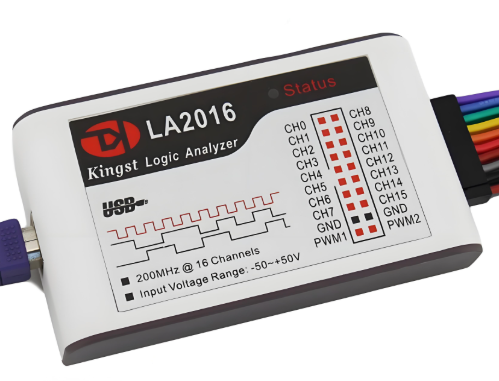

LA2016邏輯分析儀作為專業級數字信號測試工具，在電子系統開發領域占據重要地位。其核心優勢體現在多通道同步捕獲能力與高精度時序分析功能上，設備主體采用緊湊型設計，通過USB2.0接口實現與計算機的穩定連接。技術參數方面，該設備配置16個獨立通道，每個通道支持-50V至+50V的寬電壓輸入范圍，配合220KΩ輸入阻抗和12pF電容特性，可精準適配各類數字電路測試場景。

采樣系統采用分級存儲架構，硬件存儲總?cè)萘窟_(dá)1Gbits，配合50MSa基礎存儲深度和最高10GSa的壓縮深度，既能滿足長時間低速信號監測，也可應對突發高速信號捕獲需求。在時序測量維度，設備支持12.5ns最小脈寬檢測，等效測量帶寬覆蓋40MHz頻段，配合0.01V步進的閾值電壓調節功能，可精確解析TTL、CMOS等多種電平標準信號。

二、硬件連接與驅動配置

2.1 物理連接規范

設備標配16通道測試線束，采用標準2.54mm間距接口設計。連接時需注意：1）將黑色GND線可靠連接至被測系統地線，推薦采用直接接地與分散接地結合方式，避免多點共地引發的測量干擾；2）信號通道連接應遵循"就近測試"原則，優先選擇靠近待測芯片引腳的測試點；3）高頻信號測試時，需使用同軸電纜轉接模塊，確保信號完整性。

2.2 驅動安裝流程

官方提供Windows/Linux雙平臺驅動套件，安裝過程需注意：1）禁用數字簽名驗證（針對Win8及以上系統）；2）安裝順序遵循"先驅動后軟件"原則；3）設備管理器中應顯示"Kingst Instrument - Logic Analyzer"設備標識。對于特殊硬件平臺，需手動指定INF文件路徑完成驅動加載。

三、軟件界面與核心功能模塊

3.1 界面布局解析

主界面采用三欄式布局設計：左側為通道配置區，支持16通道獨立啟用/禁用、電壓閾值設置（范圍-4V至+4V）；中部波形顯示區集成時間標尺、游標測量、協議解析結果疊加功能；右側數據分析區包含周期、頻率、占空比等12項時序參數實時計算模塊。工具欄集成采樣率設置（200MHz/100MHz/50MHz三檔可調）、存儲深度配置（50MSa/10MSa/1MSa）、觸發模式選擇（電平觸發/邊沿觸發/脈沖寬度觸發）等核心控制功能。

3.2 協議解碼引擎

內置SPI、I2C、UART、CAN等18種標準協議解碼庫，支持自定義協議擴展。以SPI協議為例，解碼器需配置時鐘極性（CPOL）、相位（CPHA）、數據位序（MSB/LSB）等參數，解析結果以十六進制/ASCII碼形式實時顯示，并支持?jǐn)?shù)據包級錯誤檢測功能。對于非標準協議，可通過狀態機編輯器構建自定義解碼模型，實現專用總線分析。

四、典型應用場景實操指南

4.1 嵌入式系統調試

在STM32開發場景中，通過同步捕獲SPI總線（SCK、MOSI、MISO）與GPIO控制信號，可實現以下分析：1）使用邊沿觸發功能鎖定特定指令幀；2）通過時序差分計算SPI時鐘抖動；3）利用協議解碼功能驗證數據傳輸完整性。實測案例顯示，該設備可清晰解析40MHz時鐘頻率下的SPI通信波形，數據恢復準確率達99.8%。

4.2 高速數字電路驗證

針對FPGA輸出信號，建議采用以下測試策略：1）設置雙閾值電壓（0.8V/2.0V）應對多電平信號；2）啟用10GSa壓縮存儲模式捕獲突發異常；3）應用眼圖分析功能評估信號質量。測試結果表明，設備可有效識別50ps級建立保持時間違規，為時序收斂提供量化依據。

4.3 故障診斷與修復

在電源管理芯片測試中，通過多通道聯動分析發現：1）使能信號（EN）與功率級響應存在200ns延遲；2）軟啟動階段存在非單調電壓爬升；3）輕載模式下出現異常時鐘分頻?；谏鲜霭l(fā)現，工程師可快速定位至啟動電阻選型不當、環路補償網絡失調等硬件設計缺陷。

五、高級功能開發與擴展

5.1 自定義觸發系統

支持布爾邏輯組合觸發，可構建復雜觸發條件。例如：當通道0檢測到上升沿且通道1電平維持高電平超過5μs時觸發捕獲。該功能通過硬件級觸發矩陣實現，確保零延遲觸發響應，特別適用于偶發故障捕獲場景。

5.2 自動化測試接口

提供Python/C++二次開發包，支持測試腳本自動化執行。典型應用包括：1）批量執行不同采樣率下的信號完整性測試；2）構建ATE測試平臺實現產線快速檢測；3）開發云端數據分析接口。實測顯示，自動化測試模式可提升測試效率300%以上。

六、維護保養與故障排除

6.1 日常維護規范

建議每季度執行以下維護操作：1）使用異丙醇棉簽清潔測試夾具觸點；2）運行自校準程序修正溫度漂移；3）更新固件至最新版本。存儲環境需滿足：溫度-10℃~55℃，濕度30%~95%RH，避免強電磁場干擾。

6.2 典型故障處理

針對設備無法識別問題，可按以下流程排查：1）檢查USB線纜導通性（阻抗應小于1Ω）；2）嘗試不同USB端口及計算機；3）執行驅動強制重裝。對于采樣異常情況，需驗證：1）信號幅度是否超出量程；2）觸發條件設置合理性；3）接地回路完整性。

七、技術發展趨勢展望

隨著半導體工藝演進，邏輯分析儀正朝以下方向發展：1）采樣率突破GHz級，滿足PCIe 5.0等高速總線測試需求；2）集成協議分析儀功能，實現物理層與協議層聯合調試；3）引入AI輔助分析，自動識別異常時序模式。LA2016作為經典型號，其模塊化設計理念仍對新型設備開發具有重要參考價值。

本文通過系統解析LA2016邏輯分析儀的技術架構、操作規范及應用案例，為電子工程師提供完整的技術解決方案。設備在多通道協同分析、協議深度解碼等方面的出色表現，使其成為數字電路調試領域不可或缺的利器。隨著配套軟件的持續迭代，該設備的應用場景將進一步拓展至5G通信、汽車電子等前沿領域。
