ADF70201產品概述
ADF70201是一款由Analog Devices（亞略迪）推出的超低功耗、高度集成的無線收發芯片，工作于300?MHz至450?MHz頻段，支持多種調制方式，包括2-FSK、GFSK、4-FSK和OOK。該芯片集成了頻率合成器、數字基帶處理器、功率放大器（PA）、低噪聲放大器（LNA）和多級濾波器，且內置射頻自動增益控制（AGC）和鎖相環（PLL）回路，能夠在室溫下實現優異的接收靈敏度（–117?dBm @2.4?kBaud）和輸出功率（+13?dBm），同時工作電流僅為16?mA左右，待機電流低至180?nA，非常適合對功耗和性能要求極高的便攜式和遠程無線傳感應用。

主要特點

• 支持300?MHz–450?MHz頻段，頻率步進可達61?Hz，頻率誤差小于1?ppm

• 集成PLL、VCO、PA、LNA和AGC，簡化外部設計

• 支持2-FSK、GFSK、4-FSK、OOK調制方式，數據率可從1.2?kbps到500?kbps可編程

• 接收靈敏度最高可達–117?dBm（2.4?kBaud，BER?=?10?3）

• 發射功率可調，最大+13?dBm，可通過外部電阻設置

• 工作電壓范圍寬：1.8?V至3.6?V，適應各種電源方案

• 超低待機功耗：典型值180?nA（待機模式下PLL斷電）

• 內置溫度補償環路和數字基帶濾波器，實現穩定通信

• 支持SPI接口配置，支持喚醒、節能和中斷模式

• 尺寸小巧：32引腳LFCSP封裝，4?mm×4?mm

技術參數

1. 頻率性能
   芯片支持300?MHz至450?MHz寬頻段工作，PLL環路帶寬可調，頻率合成鎖定時間<?300?μs；頻率步進分辨率最低可達61?Hz，滿足高精度頻點需求。

2. 功率與靈敏度
   接收端靈敏度最高–117?dBm（2.4?kBaud，BER?=?10?3）；發射端輸出功率可程控，典型+13?dBm，最低可調節至–20?dBm，動態范圍寬。

3. 電源和功耗
   工作電壓1.8?V至3.6?V，發射模式下電流典型16?mA（+10?dBm輸出）；接收模式下12.5?mA；待機模式下僅180?nA，適合電池供電的物聯網節點。

4. 接口與控制
   標準SPI接口，支持最高10?MHz時鐘；多種節電模式（待機、掉電、喚醒）；外部中斷引腳可快速喚醒，提高系統響應速度。

5. 環境與可靠性
   工作溫度范圍–40?℃至+85?℃，符合工業級標準；封裝厚度<?1?mm，適用于空間受限設計。

工作原理
ADF70201內部采用全數字頻率合成器，結合高性能的VCO和PLL，實現快速跳頻和頻點精確控制。發射時，數字基帶處理器對輸入數據進行預處理（卷積編碼、濾波等），再通過內部PA放大，經射頻前端濾波后輸出。接收時，射頻信號經LNA放大，經射頻濾波器濾除鄰頻干擾，進入下變頻混頻器，轉換到中頻或基帶，再由AGC和數字基帶模塊完成解調和誤碼校正，最終通過SPI接口輸出純凈的數據信號。內部AGC環路可動態調節增益，保證大動態范圍信號下的接收性能；數字基帶濾波器可根據不同調制方式及數據率靈活配置，提高信號質量。

功能模塊

• 射頻前端：包括LNA、PA及多個可編程增益放大器，支持雙向射頻鏈路

• PLL和VCO：內置低噪聲VCO，鎖相環帶寬可通過寄存器設置，保證頻率穩定

• 數字基帶處理器：支持多種調制方式，包含濾波、符號同步、數據解碼等功能

• 電源管理：內置穩壓器和線性調整器，為射頻和數字電路提供穩定電源

• 溫度傳感器：內置溫度檢測，可實時監測芯片溫度，通過寄存器讀取并補償頻率漂移

• SPI通信接口：標準4線SPI，總線速度最高可達10?MHz，可實現寄存器讀寫、模式切換和數據收發

典型應用場景

1. 無線傳感器網絡
   在農業、環境監測、智能樓宇等場景下，節點分布廣、供電有限，ADF70201的超低功耗和高靈敏度可延長電池壽命并提高鏈路可靠性。

2. 智能電網與表計抄讀
   通過無線遠程抄表，需求在廣域網背景下實現穩定通信，芯片的長距離傳輸能力和抗干擾性能可滿足低速、遠距離的數據上傳。

3. 安全與防盜系統
   在門禁、報警、監控等場合，需要快速喚醒和低功耗待機，ADF70201秒級鎖相和低待機功耗可支持常時在線與按需喚醒。

4. 工業遙控與遙測
   工業控制對通信可靠性和環境適應性要求高，–40?℃至+85?℃寬溫設計和多級濾波保證了在惡劣電磁環境下的穩定運行。

5. 消費電子與智能家居
   例如無線門鈴、無線遙控、玩具遙控等，芯片體積小、成本低、易集成，是性價比優異的解決方案。

開發與評估

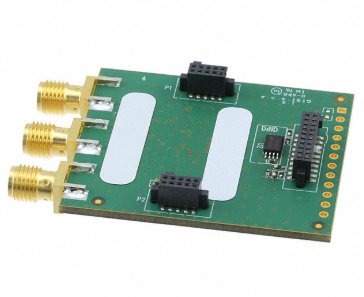

Analog Devices提供完整的評估板（EVAL-ADF7020/1）配合軟件GUI，可快速測試發射、接收性能、調制參數及功耗；資料包內含示例代碼、參考設計和PCB布局指南。評估板支持USB接口，可與PC機上的Evaluation Software交互，實時監測寄存器、鏈路質量及射頻波形。

設計注意事項
在PCB布局時，應將射頻走線盡量短、阻抗控制在50?Ω，屏蔽層要完整；盡量避免數字地與模擬地交叉，采用星形接地方式；電源濾波電容要靠近芯片，射頻輸出端應配合帶通濾波器降低諧波；天線距離地平面要有足夠間距并做匹配網絡，以獲得最佳增益和VSWR。

封裝與引腳說明
ADF70201采用32引腳LFCSP封裝，封裝尺寸僅4?mm×4?mm；主要引腳包括射頻輸入/輸出、SPI接口引腳（SDI、SDO、SCLK、CS）、電源引腳（DVDD、AVDD）、接地引腳（GND）、中斷輸出（IRQ）和溫度傳感器輸出（TEMP）。每個引腳的布局要嚴格按照參考手冊和評估板的示例進行焊盤設計，以保證焊接可靠性和射頻性能。

參數測量與性能調優
在實際應用中，對ADF70201的射頻性能、基帶濾波特性和功耗指標進行精確測量與調優是保證系統穩定、高效運行的關鍵環節。射頻性能測試通常采用矢量網絡分析儀（VNA）測量輸入輸出端口的S參數，以評估芯片在不同頻段下的回波損耗、插入損耗和隔離度；同時，通過頻譜分析儀觀察發射信號的頻譜純度和諧波抑制比，再配合功率計測量輸出功率，確保實際發射功率與寄存器設置值一致?；鶐阅軆?yōu)化則需在實驗室環境下利用誤碼率測試儀（BER Tester）或信號發生器，向芯片輸入標準調制信號，評估不同數據率和調制方式下的誤碼率曲線，通過軟件GUI調節數字基帶濾波器帶寬、解調閾值和AGC環路參數，以在復雜信道條件中獲得最低的誤碼率。功耗測量方面，采用高精度電源分析儀測量各工作模式（發射、接收、待機、掉電）下芯片電流，通過修改寄存器的節能配置如快速喚醒模式、PLL動態關閉等手段，將待機功耗優化至最小，為電池供電系統延長壽命。

典型參考設計案例
在智能水表無線抄表系統中，設計人員常以一個單電池供電的節點為例，將ADF70201與低功耗MCU（如STM32L0系列）結合。參考原理圖中，將芯片的AVDD和DVDD分別接入不同的LDO穩壓器，并在電源輸入端部署100?nF和10?μF陶瓷電容進行旁路；射頻輸出端通過1:1阻抗匹配網絡接外置陶瓷天線，采用3階巴特沃斯帶通濾波器降低雜散和諧波；MCU通過SPI定時喚醒ADF70201，啟動快速PLL鎖相不到300?μs即可進入發射或接收，完成數據收發后迅速進入超低功耗待機。通過該參考設計，節點在每天抄表一次（約100?ms通信時間）的應用下，可實現3節AA電池供電工作超過5年。另一典型案例為環境監測網關，將ADF70201集成于多天線配置中，結合射頻開關和低噪聲前端濾波器，實現多頻段覆蓋（315?MHz、433?MHz）和多通道跳頻通信，通過軟件配置快速切換頻點，滿足城市級無線組網需求。

電磁兼容性與認證
電磁兼容性（EMC）設計對于無線收發設備至關重要。針對ADF70201，在PCB布局階段需嚴格遵循“源—匯—屏蔽”原則：首先將射頻信號源（芯片RF引腳）與匹配網絡、濾波器緊密布局，最小化走線長度與回路面積；然后將數字信號接口（SPI引腳）與地平面分開，避免數字干擾耦合到模擬射頻部分；最后在射頻和電源敏感區域周圍添加金屬屏蔽罩，降低外部電磁干擾。認證方面，基于該芯片的產品在中國需通過SRRC（無線電型號核準）認證，在歐洲需符合RED指令（2014/53/EU），包括射頻性能測試、EMC測試（EN?301489系列）和安全測試；在北美需符合FCC Part?15標準。設計工程師應在預認證階段準備充分的技術文檔與測試樣機，通過第三方實驗室進行先期調試，以降低正式認證的返測風險。

生態系統與開發工具
Analog Devices為ADF70201構建了完善的軟件和硬件生態。官方提供的Evaluation Software支持Windows平臺，可直接在GUI界面上配置寄存器、查看實時頻譜和鏈路質量；同時，SDK中包含基于Cortex-M的示例固件和驅動，方便開發者移植到常見MCU平臺。硬件方面，除了標準評估板，還提供定制化的射頻前端板（RF Daughter Card），可快速切換不同射頻濾波器和天線接口。社區層面，AD官網論壇和GitHub上聚集了大量第三方項目，涉及長距離物聯網、氣象站遙測、智能停車等，開發者可借鑒開源固件和PCB布局文件，顯著縮短產品開發周期。

未來發展與創新趨勢
隨著物聯網規模的迅速擴張和對頻譜資源利用效率的不斷提升，未來無線收發芯片的發展將呈現以下趨勢：一是更加廣泛的多模兼容，ADF70201在未來或?qū)⑼ㄟ^軟件升級支持LoRa、Sigfox等低功耗廣域網協議，增強跨平臺互通能力；二是進一步降低功耗，通過更先進的半導體工藝和數字化功耗管理算法，將待機電流降至十幾納安以下，以應對長壽命電池供電需求；三是集成更多傳感器與安全模塊，將溫度、濕度、位置等傳感單元與射頻前端同封裝，并內置硬件級加密引擎，提升數據安全性；四是利用機器學習優化射頻性能，例如在芯片內部運行輕量級神經網絡模型，實現自適應頻點選擇和信道估計，提升網絡容量與抗干擾能力。綜合來看，ADF70201及其后續產品將繼續在低功耗、高集成度和智能化方向迭代，引領無線通信芯片的新一輪技術革新。
