TLE7183F數據手冊深度解析

1. 產品概述

TLE7183F是英飛凌（Infineon）推出的一款專為汽車級應用設計的三相橋式MOSFET驅動器集成電路，具備高集成度、高可靠性和低功耗特性。該芯片采用VQFN-48封裝，內置6個獨立的驅動通道（3個高邊+3個低邊），支持驅動6至12個外部MOSFET，適用于高電流三相電機驅動系統（如冷卻風扇、水泵、電動助力轉向等）。其核心優勢包括：

• 寬電壓范圍：支持5.5V至20V電源電壓，兼容12V汽車電氣系統；

• 低功耗設計：休眠模式下靜態電流極低，延長電池壽命；

• 高驅動能力：輸出電流源/sink能力達1.5A，可驅動?xùn)艠O電荷達400nC的MOSFET；

• 多重保護機制：集成短路保護、過溫保護、欠壓/過壓保護等，確保系統安全性；

• 高精度診斷：提供電流檢測放大器（CSA）和詳細故障診斷功能，支持實時監控。

2. 電氣特性與參數

2.1 絕對最大額定值

2.2 功能范圍

• 工作電壓：5.5V至20V（推薦12V應用）；

• PWM頻率：支持高達30kHz的脈寬調制信號；

• 驅動能力：

• 高邊輸出：1.5A（源電流），1.5A（sink電流）；

• 低邊輸出：1.5A（源電流），1.5A（sink電流）；

• 柵極電荷驅動：可驅動?xùn)艠O電荷達400nC的MOSFET，上升/下降時間約150ns；

• 短路保護：提供5個固定檢測電平選項，響應時間小于1μs；

• 電流檢測：內置高精度電流檢測放大器（CSA），增益可調，支持過流保護。

2.3 電氣特性

3. 封裝與引腳定義

3.1 封裝信息

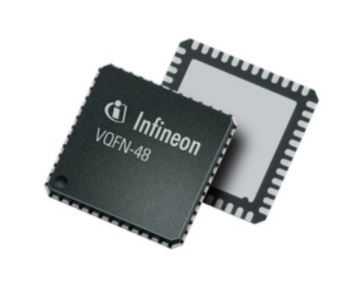

TLE7183F采用48引腳VQFN封裝，尺寸為9mm×9mm，帶有裸露焊盤（Exposed Pad），用于增強散熱性能。封裝特點包括：

• 引腳節距：0.65mm；

• 封裝厚度：0.9mm（最大）；

• 濕度敏感等級：MSL 3（干燥包裝）；

• 環保認證：符合RoHS標準，無鉛化設計。

3.2 引腳功能定義

4. 功能模塊與工作原理

4.1 MOSFET驅動器

TLE7183F內置6個獨立的MOSFET驅動通道，采用高邊/低邊配置，支持三相橋式拓?fù)?。?qū)動器特點包括：

• 浮地設計：高邊驅動器支持浮地操作，VS電壓范圍可達55V；

• 電荷泵：當VS<12V時，內置電荷泵自動啟用，確保高邊MOSFET可靠導通；

• 死區時間控制：集成最小死區時間（約200ns），防止高邊/低邊直通；

• 休眠模式：通過INH引腳控制，休眠模式下靜態電流低于50μA。

4.2 保護與診斷功能

• 短路保護：

• 檢測方式：通過監測MOSFET導通電阻（RDS(on)）或外部分流電阻實現；

• 檢測電平：提供5個固定電平選項（如0.5V、1.0V等），用戶可通過配置選擇；

• 響應機制：檢測到短路后，立即關閉對應通道，并通過FAULT引腳輸出故障信號。

• 過溫保護：

• 檢測點：芯片內部結溫；

• 動作閾值：150°C（典型值）；

• 恢復條件：溫度降至130°C以下后自動恢復。

• 欠壓/過壓保護：

• 欠壓鎖定（UVLO）：VCC低于5.5V時關閉驅動器；

• 過壓保護（OVP）：VS電壓超過55V時關閉驅動器。

• 電流檢測放大器（CSA）：

• 增益可調：通過外部電阻配置增益（如10V/V、20V/V等）；

• 輸出范圍：0V至VCC，兼容ADC輸入；

• 應用場景：支持過流保護、電機相電流檢測等。

4.3 診斷與反饋

• FAULT引腳：開漏輸出，故障發生時拉低，需外接上拉電阻；

• 溫度監控：通過模擬溫度輸出引腳（如TEMP）提供芯片溫度信息，支持外部ADC采樣；

• 錯誤標志寄存器：部分型號支持SPI/I2C接口，可讀取詳細故障狀態（如短路、過溫等）。

5. 應用場景與典型電路

5.1 典型應用

• 汽車?yán)鋮s風扇：驅動三相無刷直流電機（BLDC），實現高效散熱；

• 電動水泵：控制水泵電機轉速，優化發動機冷卻效率；

• 電動助力轉向（EPS）：驅動轉向電機，提供精準助力控制；

• 燃油泵/油泵：驅動高壓油泵，滿足發動機燃油供給需求。

5.2 典型電路設計

5.2.1 三相橋式驅動電路

• 高邊驅動：HO1/HO2/HO3通過自舉電容實現浮地驅動；

• 低邊驅動：LO1/LO2/LO3直接連接至GND；

• 電流檢測：通過CSA檢測下橋臂MOSFET的導通電流，實現閉環控制。

5.2.2 保護電路設計

• 短路保護：通過檢測MOSFET的RDS(on)實現，閾值設為1.0V；

• 過溫保護：在芯片附近布置NTC熱敏電阻，監測環境溫度；

• EMC優化：在電源引腳添加10μF陶瓷電容和100nF高頻濾波電容，抑制電源噪聲。

6. 設計與開發支持

6.1 PCB布局建議

• 散熱設計：裸露焊盤（EP）需焊接至PCB大面積銅箔，增強散熱；

• 信號完整性：

• PWM輸入信號線遠離功率回路，避免耦合干擾；

• 電流檢測信號線采用差分走線，抑制共模噪聲；

• 電源濾波：VCC和VS引腳附近添加去耦電容（100nF+10μF）。

6.2 開發工具與資源

• 配置向?qū)?/span>：英飛凌提供MOTIX?電機驅動器配置工具，支持TLE7183F參數在線配置；

• 參考設計：英飛凌官網提供冷卻風扇、水泵等應用的完整參考設計，包含原理圖、PCB布局和BOM清單；

• 技術文檔：數據手冊、應用筆記（AN）、白皮書等資源可通過英飛凌官網免費下載。

7. 替代型號與選型指南

7.1 替代型號

• TLE7184F：英飛凌新一代三相橋式驅動器，支持更高電壓（45V）和更豐富的診斷功能；

• MC33937：恩智浦（NXP）推出的三相電機驅動器，兼容TLE7183F封裝和引腳定義；

• DRV8323：德州儀器（TI）的高集成度電機驅動器，內置電流檢測和SPI接口。

7.2 選型指南

• 電壓范圍：若系統電壓超過20V，需選擇TLE7184F等高壓型號；

• 診斷需求：若需詳細故障診斷（如短路位置、過溫閾值等），推薦TLE7184F或DRV8323；

• 成本敏感型應用：TLE7183F因停產，庫存有限，可考慮MC33937作為替代。

TLE7183F是一款專為汽車級三相電機驅動設計的高集成度MOSFET驅動器，具備寬電壓范圍、高驅動能力和多重保護機制。其典型應用包括冷卻風扇、水泵和電動助力轉向等。盡管該型號已停產，但其在設計靈活性、可靠性和成本效益方面的優勢仍使其在存量市場中具有重要價值。對于新設計，建議優先考慮TLE7184F等替代型號，以獲得更長的生命周期支持和更豐富的功能特性。
