TCA785數據手冊深度解析
摘要
TCA785是德國西門子公司研發的第三代晶閘管單片移相觸發集成電路,具有高精度、寬移相范圍和強抗干擾能力,廣泛應用于工業控制領域。本文基于最新數據手冊及技術文獻,從芯片特性、引腳功能、典型應用、設計要點及故障排查五個維度進行系統性解析,為工程師提供完整的技術參考。
一、芯片概述與核心特性
TCA785作為第三代晶閘管移相觸發芯片,替代了早期的TCA780系列,通過集成化設計顯著提升了系統可靠性。其核心特性包括:
寬移相范圍:支持0°至180°相位角調節,適用于單相及三相全控橋電路。
高精度零點檢測:內置過零檢測電路,可精確識別交流電壓過零點,確保觸發脈沖與電源同步。
動態脈沖寬度調節:通過外接電容控制脈沖寬度,最短可至100μs,最長可達180°,兼容單窄脈沖與雙窄脈沖驅動模式。
抗干擾設計:采用浪涌電流抑制與電磁干擾濾波技術,適應工業現場復雜電磁環境。
寬溫工作范圍:支持-25℃至+85℃環境溫度,滿足極端工況需求。
該芯片已成功應用于磁粉探傷機周向電流控制、中頻感應加熱電源等場景,顯著提升了系統穩定性與控制精度。
二、引腳功能與電氣參數

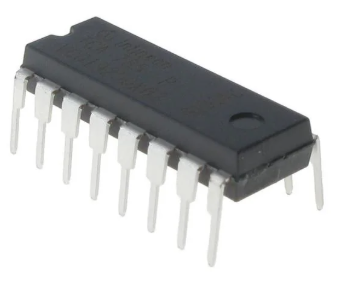

TCA785采用16引腳DIP封裝,各引腳功能如下:
引腳編號 | 名稱 | 功能描述 |
---|---|---|
1 | GND | 接地端,需與電源地、同步信號地及控制信號地共地。 |
2/4 | Q2/QU | 輸出脈沖2的反相與非反相端,相位差180°,最大負載電流10mA。 |
5 | VSYNC | 同步電壓輸入端,通過限幅二極管接交流電源,典型阻值為200kΩ。 |
6 | I | 脈沖禁止端,低電平有效(<2.5V),高電平解除封鎖(>4V)。 |
7 | QZ | 邏輯脈沖輸出端,頻率為Q1/Q2的兩倍,用于同步信號或故障檢測。 |
8 | VREF | 基準電壓輸出端(典型值3.1V),驅動能力10塊CMOS芯片。 |
9 | R9 | 鋸齒波電阻連接端,控制C10充電電流,阻值范圍3kΩ至300kΩ。 |
10 | C10 | 鋸齒波電容連接端,容量范圍500pF至1μF,決定鋸齒波斜率。 |
11 | V11 | 移相控制電壓輸入端,典型電阻15kΩ,電壓范圍0.2V至VS-2V。 |
12 | C12 | 脈沖寬度控制端,外接電容150pF至4700pF,調節脈沖寬度。 |
13 | L | 長脈沖使能端,接地時輸出最寬脈沖,接VS時輸出最窄脈沖。 |
14/15 | Q1/Q2 | 輸出脈沖1的非反相與反相端,相位差180°,最大負載電流250mA。 |
16 | VS | 電源端,典型電壓15V,范圍8V至18V。 |
關鍵電氣參數:
電源電壓:8V至18V(±4V至±9V)
移相控制電壓:0.2V至VS-2V
輸出脈沖寬度:100μs至180°
最高工作頻率:500Hz
負載驅動能力:每路250mA
三、典型應用電路設計
1. 單相晶閘管觸發電路
TCA785可通過單片實現單相全控橋觸發,典型電路如下:
同步信號處理:VSYNC引腳接220V交流電源,通過200kΩ電阻與雙向限幅二極管(IN4148)隔離。
鋸齒波生成:R9=10kΩ,C10=0.1μF,充電電流約100μA,鋸齒波斜率由公式
I10=VREF×K/R9
決定。移相控制:V11引腳接電位器分壓電路,調節范圍0.8V至6.9V,對應移相角0°至120°。
脈沖輸出:Q1/Q2引腳接光耦隔離驅動電路(如TLP521),驅動晶閘管(如BT151)。
2. 三相全控橋觸發電路
三相應用需三片TCA785協同工作,關鍵設計要點:
同步變壓器:采用Δ/Y-11接法,輸出AC、BA、CB線電壓至三片芯片的VSYNC引腳。
脈沖變壓器:選用磁芯截面積≥1cm2的環形變壓器,防止磁飽和。
相序自適應電路:通過繼電器切換同步信號相位,確保任意相序下觸發順序正確。
3. 電機調速系統
以直流電機調速為例,設計步驟如下:
整流變壓器:次級相電壓
U2=UD0/(2.34×cosα)
,考慮電壓波動(ε=0.95)與晶閘管壓降(UT=1V)。TCA785參數:設置R9=20kΩ,C10=0.22μF,C12=470pF,獲得約50°移相范圍。
閉環控制:通過霍爾傳感器檢測電機電流,經PID調節器反饋至V11引腳。
四、設計要點與注意事項
1. 電源設計
穩壓要求:采用LM7815線性穩壓器,輸出紋波<50mV。
濾波電路:在VS引腳并聯10μF電解電容與0.1μF陶瓷電容,抑制高頻干擾。
2. 散熱設計
功耗計算:TCA785典型功耗1.2W,需根據環境溫度選擇散熱片面積。
熱阻要求:結溫≤125℃時,推薦使用熱阻<50℃/W的鋁制散熱片。
3. 抗干擾措施
布線規范:同步信號線與功率線間距>10mm,避免耦合干擾。
接地處理:采用單點接地法,將控制地與功率地通過0Ω電阻連接。
4. 保護電路
過流保護:在晶閘管陽極串聯快速熔斷器(如RS506),額定電流1.5倍負載電流。
過溫保護:在散熱片上安裝NTC熱敏電阻,當溫度>85℃時切斷控制信號。
五、故障排查與調試技巧
1. 常見故障現象
無觸發脈沖:檢查VSYNC引腳同步信號幅度(應>5Vpp),R9/C10參數是否匹配。
移相角異常:確認V11引腳控制電壓范圍,避免超過VS-2V。
脈沖丟失:檢查C12電容是否漏電,或脈沖變壓器匝間短路。
2. 調試步驟
靜態測試:測量VS與GND間電阻,正常應>1MΩ。
波形觀測:用示波器監測6腳鋸齒波(幅度應達VS-2V)與14/15腳脈沖寬度。
動態測試:逐步增加V11電壓,觀察移相角變化是否線性。
3. 典型案例分析
案例1:某中頻電源觸發脈沖抖動。
原因:同步變壓器副邊未加濾波電容,高頻干擾疊加至VSYNC引腳。
解決:在VSYNC引腳并聯10nF電容,鋸齒波穩定性提升。
案例2:三相整流橋相序錯誤。
原因:同步變壓器接法錯誤,導致晶閘管驅動順序錯亂。
解決:按表1重新連接同步信號,并增加相序鑒別電路。
六、技術演進與替代方案
1. 芯片升級路徑
TCA785的后續型號TCA785A進一步優化了溫度漂移特性(<50ppm/℃),并支持PWM調光功能。
2. 替代芯片對比
KJ785:國產兼容芯片,引腳與TCA785完全一致,但移相精度略低(±1.5°)。
UC3638:TI公司推出的三相移相控制器,集成過流保護,但需外部MOSFET驅動。
TCA785憑借其高精度、寬溫域與強抗干擾能力,成為工業晶閘管控制領域的核心器件。通過合理設計外圍電路與嚴格遵循調試規范,可充分發揮其性能優勢。未來,隨著SiC/GaN器件的普及,TCA785的升級型號有望在更高頻率與功率密度場景中繼續發揮關鍵作用。
