STM32F429IIT6引腳圖及功能詳解

STM32F429IIT6是意法半導體（ST Microelectronics）推出的一款高性能32位ARM Cortex-M4微控制器，廣泛應用于工業控制、消費電子、醫療設備等領域。其豐富的外設接口和強大的處理能力，使其成為嵌入式系統開發的理想選擇。本文將詳細介紹STM32F429IIT6的引腳圖及其功能，幫助開發者更好地理解和使用這款芯片。

一、STM32F429IIT6概述

STM32F429IIT6基于ARM Cortex-M4內核，工作頻率高達180 MHz，具備單精度浮點單元（FPU）和完整的DSP指令集。其內部集成了2 MB的Flash存儲器和256 KB的SRAM，支持多種外設接口，包括USART、SPI、I2C、CAN、USB、以太網等。此外，STM32F429IIT6還具備低功耗模式、圖形處理加速（Chrom-ART Accelerator?）和豐富的定時器資源，適用于多種復雜應用場景。

二、STM32F429IIT6引腳圖概述

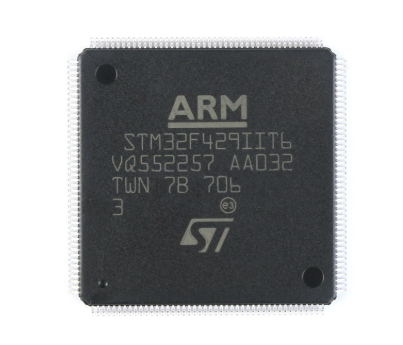

STM32F429IIT6采用LQFP-176封裝，共有176個引腳。這些引腳被劃分為多個功能區域，包括電源引腳、調試接口、GPIO端口、外設接口等。以下是STM32F429IIT6引腳圖的主要功能區域：

1. 電源引腳：包括VDD（數字電源）、VSS（數字地）、VBAT（備份電源）、VCAP（穩壓電容連接）等。

2. 調試接口：支持SWD和JTAG調試模式，主要引腳包括SWDIO、SWCLK、JTDI、JTDO、JTRST等。

3. GPIO端口：分為PA至PK共11組，每組最多16個引腳，支持多種輸入/輸出模式。

4. 外設接口：包括USART、SPI、I2C、CAN、USB、以太網、ADC/DAC、定時器等專用引腳。

三、電源引腳詳解

電源引腳是STM32F429IIT6正常工作的基礎，必須正確連接以確保芯片的穩定運行。以下是主要電源引腳的功能說明：

1. VDD：數字電源引腳，電壓范圍為1.8V至3.6V。STM32F429IIT6內部有多個VDD引腳，必須全部連接以確保供電穩定。

2. VSS：數字地引腳，與VDD引腳配對使用，提供電流回路。

3. VBAT：備份電源引腳，用于為RTC和備份寄存器供電。當主電源斷開時，VBAT引腳連接的電池可以維持RTC的運行和備份寄存器的數據。

4. VCAP：穩壓電容連接引腳，用于內部穩壓器的濾波。STM32F429IIT6有兩個VCAP引腳（VCAP_1和VCAP_2），通常連接4.7μF的陶瓷電容。

四、調試接口詳解

STM32F429IIT6支持SWD和JTAG兩種調試模式，開發者可以根據需要選擇合適的調試方式。以下是調試接口的主要引腳功能說明：

1. SWD模式：

• SWDIO：串行線調試數據輸入/輸出引腳。

• SWCLK：串行線調試時鐘引腳。
  SWD模式僅需兩個引腳，節省了芯片的引腳資源，適合資源受限的應用場景。

2. JTAG模式：

• JTDI：測試數據輸入引腳。

• JTDO：測試數據輸出引腳。

• JTRST：測試復位引腳。

• JTMS：測試模式選擇引腳。

• JTCK：測試時鐘引腳。
  JTAG模式需要五個引腳，功能更全面，但占用的引腳資源較多。

五、GPIO端口詳解

GPIO端口是STM32F429IIT6與外部設備交互的主要接口，支持多種輸入/輸出模式。以下是GPIO端口的主要功能說明：

1. 端口分組：

• STM32F429IIT6的GPIO端口分為PA至PK共11組，每組最多16個引腳。

• 不同組的GPIO引腳可以獨立配置，支持不同的輸入/輸出模式。

2. 輸入模式：

• 浮空輸入：引腳狀態由外部信號決定，無內部上拉或下拉。

• 上拉輸入：引腳內部連接上拉電阻，默認狀態為高電平。

• 下拉輸入：引腳內部連接下拉電阻，默認狀態為低電平。

• 模擬輸入：引腳用于ADC等模擬信號采集，無數字輸入功能。

3. 輸出模式：

• 推挽輸出：引腳可以輸出高電平或低電平，驅動能力強。

• 開漏輸出：引腳只能輸出低電平或高阻態，常用于“線與”功能。

4. 復用功能模式：

• GPIO引腳可以配置為USART、SPI、I2C等外設的接口，實現與外部設備的通信。

六、外設接口詳解

STM32F429IIT6集成了豐富的外設接口，支持多種通信協議和功能。以下是主要外設接口的功能說明：

1. USART/UART：

• STM32F429IIT6提供多個USART/UART接口，支持異步串行通信。

• 主要引腳包括TX（發送）、RX（接收）、CTS（清除發送）、RTS（請求發送）等。

2. SPI：

• STM32F429IIT6支持多個SPI接口，適用于高速全雙工通信。

• 主要引腳包括SCK（時鐘）、MOSI（主出從入）、MISO（主入從出）、NSS（片選）等。

3. I2C：

• STM32F429IIT6提供多個I2C接口，支持多主多從通信。

• 主要引腳包括SCL（時鐘）、SDA（數據）等。

4. CAN：

• STM32F429IIT6支持CAN總線通信，適用于工業控制和汽車電子。

• 主要引腳包括CAN_TX（發送）、CAN_RX（接收）等。

5. USB：

• STM32F429IIT6支持USB 2.0全速和高速通信，提供OTG功能。

• 主要引腳包括DM（數據負）、DP（數據正）、VBUS（電源檢測）等。

6. 以太網：

• STM32F429IIT6支持10/100 Mbps以太網通信，適用于網絡設備。

• 主要引腳包括RMII_TX_EN（發送使能）、RMII_TXD0/TXD1（發送數據）、RMII_RX_DV（接收有效）、RMII_RXD0/RXD1（接收數據）等。

7. ADC/DAC：

• STM32F429IIT6集成多個12位ADC和DAC，支持模擬信號采集和輸出。

• ADC引腳用于連接模擬輸入信號，DAC引腳用于輸出模擬信號。

8. 定時器：

• STM32F429IIT6提供多個定時器，支持PWM輸出、輸入捕獲、編碼器接口等功能。

• 定時器引腳包括TIMx_CH1/CH2/CH3/CH4（通道1/2/3/4）、TIMx_ETR（外部觸發輸入）等。

七、特殊功能引腳詳解

除了上述功能引腳外，STM32F429IIT6還有一些特殊功能引腳，用于實現特定的功能。以下是主要特殊功能引腳的功能說明：

1. BOOT0/BOOT1：

• BOOT0：決定芯片的啟動模式。高電平時從系統存儲器啟動，低電平時從主閃存啟動。

• BOOT1：在某些啟動模式下與BOOT0配合使用，決定具體的啟動配置。

2. NRST：

• 復位引腳，低電平時復位芯片。

3. TAMPER：

• 侵入檢測引腳，用于RTC的安全保護。當引腳狀態發生變化時，可以觸發中斷。

4. OSC32_IN/OSC32_OUT：

• 32.768 kHz晶振引腳，用于RTC的低功耗時鐘源。

5. OSC_IN/OSC_OUT：

• 主晶振引腳，通常連接4-26 MHz的石英晶體，為芯片提供主時鐘源。

八、引腳配置注意事項

在使用STM32F429IIT6的引腳時，需要注意以下幾點：

1. 引腳復用功能：

• 許多GPIO引腳具有復用功能，可以配置為USART、SPI、I2C等外設的接口。

• 使用復用功能時，需要通過配置寄存器選擇具體的功能。

2. 引腳電壓：

• 同組GPIO引腳的電壓必須相同，不同組GPIO引腳的電壓可以不同，但需要隔離處理。

• 未使用的引腳建議配置為模擬輸入模式，以降低功耗。

3. 高頻信號引腳：

• 涉及高頻信號（如USB、以太網）的引腳需要做阻抗匹配，避免信號反射。

4. 調試接口：

• 調試階段建議保留至少一個UART接口，用于日志輸出和調試信息。

5. 電源管理：

• 電源引腳必須正確連接，確保供電穩定。

• 備份電源（VBAT）引腳在不使用時需接VDD，避免懸空。

九、STM32F429IIT6引腳圖應用實例

為了更好地理解STM32F429IIT6的引腳功能，以下是一個簡單的應用實例：使用STM32F429IIT6的USART1接口與外部設備進行串行通信。

1. 引腳配置：

• USART1_TX（PA9）：配置為復用推挽輸出模式，用于發送數據。

• USART1_RX（PA10）：配置為浮空輸入模式，用于接收數據。

2. 代碼實現：

• 初始化USART1的外設時鐘。

• 配置GPIO引腳為復用功能。

• 設置USART1的波特率、數據位、停止位等參數。

• 編寫發送和接收數據的函數。

3. 調試與驗證：

• 使用邏輯分析儀或示波器觀察USART1的信號波形。

• 通過串口調試助手發送和接收數據，驗證通信功能。

STM32F429IIT6是一款功能強大的32位ARM Cortex-M4微控制器，其豐富的引腳資源和強大的外設接口，使其適用于多種嵌入式系統開發場景。本文詳細介紹了STM32F429IIT6的引腳圖及其功能，包括電源引腳、調試接口、GPIO端口、外設接口等。開發者可以根據具體需求，合理配置引腳功能，實現與外部設備的交互和通信。在實際開發中，需要注意引腳復用功能、電壓匹配、高頻信號處理等問題，確保系統的穩定性和可靠性。通過深入理解STM32F429IIT6的引腳功能，開發者可以更好地發揮其性能優勢，推動嵌入式系統設計的創新與發展。
