STM32F4VET6原理圖深度解析與硬件設計指南

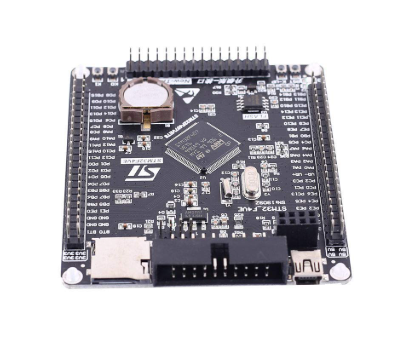

一、STM32F4VET6芯片概述

STM32F4VET6是意法半導體（ST）推出的基于ARM Cortex-M4內核的32位高性能微控制器，屬于STM32F4系列。該芯片憑借其強大的計算能力、豐富的外設接口和低功耗特性，廣泛應用于工業控制、智能家居、醫療設備、車載電子等領域。其核心參數包括：

• 處理器內核：ARM Cortex-M4，最高工作頻率168MHz，支持單精度浮點運算（FPU）和DSP指令集。

• 存儲器：512KB Flash存儲器、192KB SRAM，支持在系統編程（ISP）和在線調試（ICP）。

• 外設接口：

• 通信接口：3個USART、3個SPI、2個I2C、2個CAN、USB 2.0 OTG等。

• 定時器：16個通用定時器（TIM2-TIM17）、2個高級定時器（TIM1/TIM8）、2個基本定時器（TIM6/TIM7）。

• 模擬外設：3個12位ADC（最高采樣率2.4MSPS）、2個12位DAC、1個低功耗RTC。

• 數字接口：SDIO、FMC（外部存儲器控制器）、DMA控制器（16通道）。

• 封裝與引腳：采用100引腳LQFP封裝，支持多種電源電壓（1.7V-3.6V），適用于工業級環境（-40°C至+85°C）。

二、STM32F4VET6最小系統原理圖設計

最小系統是保證MCU正常運行的核心電路，通常包括電源電路、時鐘電路、復位電路、啟動模式配置電路等。以下為STM32F4VET6最小系統的詳細設計要點：

1. 電源電路設計

• 電壓需求：STM32F4VET6的核心電壓為1.8V，I/O電壓為3.3V，需通過LDO穩壓器（如AMS1117-3.3）或DC-DC轉換器提供穩定電源。

• 濾波設計：在電源輸入端添加0.1μF陶瓷電容和10μF鉭電容，抑制高頻噪聲和低頻紋波。

• 電源監控：通過復位芯片（如CAT809）實現上電復位和欠壓檢測，確保系統在電壓異常時安全重啟。

2. 時鐘電路設計

• 主時鐘源：

• 外部晶振：通常采用8MHz無源晶振（如HC-49S），通過兩個20pF負載電容接地，連接至OSC_IN/OSC_OUT引腳。

• 內部RC振蕩器：默認啟動時使用內部16MHz HSI振蕩器，但精度較低（±1%），需校準后使用。

• 實時時鐘（RTC）：采用32.768kHz低頻晶振，連接至PC14/PC15引腳，為RTC提供高精度時鐘源。

• PLL配置：通過寄存器配置PLL倍頻系數（最高168MHz），實現高頻時鐘輸出。

3. 復位電路設計

• 手動復位：通過按鍵（如S1）將NRST引腳拉低，觸發硬件復位。

• 上電復位：復位芯片在電源電壓低于閾值時自動拉低NRST引腳。

• 看門狗復位：?jiǎn)⒂锚?dú)立看門狗（IWDG）或窗口看門狗（WWDG），在程序跑飛時強制復位。

4. 啟動模式配置

• BOOT引腳：通過BOOT0和BOOT1引腳配置啟動模式：

• BOOT0=0，BOOT1=X：從Flash存儲器啟動（正常模式）。

• BOOT0=1，BOOT1=0：從系統存儲器啟動（用于串口下載程序）。

• BOOT0=1，BOOT1=1：從內置SRAM啟動（調試模式）。

• 硬件連接：BOOT0通過跳線帽或撥碼開關選擇高低電平，BOOT1通常直接接地（固定為0）。

5. 調試接口設計

• SWD接口：通過SWDIO（PA13）和SWCLK（PA14）引腳連接調試器（如ST-Link），支持程序下載和實時調試。

• JTAG接口：若需完整JTAG功能，需連接TMS（PA13）、TCK（PA14）、TDI（PA15）、TDO（PB3）、NTRST（PB4）引腳。

三、STM32F4VET6擴展功能電路設計

在最小系統基礎上，可根據需求擴展以下功能模塊：

1. 通信接口電路

• USART：通過MAX3232芯片實現RS-232電平轉換，連接至PC端；或通過SP3232E實現RS-485通信。

• SPI接口：連接Flash存儲器（如W25Q128）、OLED顯示屏或SD卡模塊。

• I2C接口：連接EEPROM（如AT24C256）、溫度傳感器（如TMP102）或OLED顯示屏。

• CAN接口：通過TJA1050收發器連接CAN總線網絡。

2. 模擬外設電路

• ADC采樣：通過運算放大器（如OPA2350）調理模擬信號，連接至PA0-PA7等ADC輸入引腳。

• DAC輸出：通過電壓跟隨器（如LM358）緩沖DAC輸出信號，驅動外部負載。

3. 定時器與PWM電路

• PWM輸出：通過TIM1/TIM8的高級定時器生成PWM信號，驅動無刷電機或LED調光。

• 輸入捕獲：通過TIM2-TIM5的輸入捕獲功能測量脈沖寬度或頻率。

4. 外部存儲器擴展

• SRAM擴展：通過FSMC接口連接IS61WV51216BLL SRAM芯片，擴展存儲容量。

• NAND Flash：通過FSMC接口連接MT29F2G08ABAEAWP NAND Flash，實現大容量數據存儲。

四、STM32F4VET6原理圖設計工具與流程

1. 設計工具選擇

• Altium Designer：支持原理圖繪制、PCB布局、信號完整性分析等功能，適合復雜電路設計。

• KiCad：開源EDA工具，適合小型項目或個人開發者。

• 立創EDA：國產在線EDA工具，支持原理圖與PCB協同設計。

2. 設計流程

1. 需求分析：明確功能需求、性能指標和成本預算。

2. 原理圖設計：

• 添加主控芯片（STM32F4VET6）及其外圍電路。

• 連接電源、時鐘、復位、啟動模式等核心模塊。

• 擴展通信接口、模擬外設、定時器等功能電路。

3. PCB布局布線：

• 遵循信號完整性原則，優化高速信號（如USB、CAN）的走線。

• 分割電源平面，降低地彈噪聲。

• 添加測試點，便于生產調試。

4. 設計驗證：

• 通過DRC（設計規則檢查）和ERC（電氣規則檢查）排除錯誤。

• 使用仿真工具（如Multisim）驗證關鍵電路功能。

5. 生產輸出：生成Gerber文件、BOM表和貼片坐標文件，提交PCB制板廠加工。

五、STM32F4VET6原理圖設計常見問題與解決方案

1. 電源噪聲問題

• 現象：ADC采樣值波動、通信誤碼率高等。

• 原因：電源濾波不足、地線回路過大。

• 解決方案：

• 在電源輸入端增加π型濾波電路。

• 采用星形接地法，分離數字地和模擬地。

2. 時鐘不穩定問題

• 現象：系統運行異常、串口通信亂碼。

• 原因：外部晶振負載電容不匹配、PCB走線過長。

• 解決方案：

• 根據晶振規格書選擇合適的負載電容（通常為20pF）。

• 縮短晶振走線長度，避免靠近高頻信號線。

3. 啟動模式配置錯誤

• 現象：程序無法下載或運行。

• 原因：BOOT引腳電平設置錯誤。

• 解決方案：

• 通過跳線帽或撥碼開關正確配置BOOT0和BOOT1。

• 在程序中添加啟動模式檢測代碼，避免因配置錯誤導致系統崩潰。

六、STM32F4VET6應用案例分析

1. 工業自動化控制器

• 功能需求：實時數據采集、PID控制、Modbus通信。

• 硬件設計：

• 通過ADC采集傳感器信號（如溫度、壓力）。

• 通過PWM輸出控制電機轉速。

• 通過RS-485接口連接上位機。

2. 智能家居網關

• 功能需求：Wi-Fi通信、Zigbee組網、語音控制。

• 硬件設計：

• 通過USART連接Wi-Fi模塊（如ESP8266）。

• 通過SPI接口連接Zigbee芯片（如CC2530）。

• 通過I2S接口連接音頻編解碼器（如WM8978）。

3. 醫療監護儀

• 功能需求：多通道ECG采集、數據存儲、無線傳輸。

• 硬件設計：

• 通過ADC采集多路生物電信號。

• 通過SDIO接口連接SD卡存儲數據。

• 通過藍牙模塊（如HC-05）傳輸數據至手機端。

七、總結與展望

STM32F4VET6憑借其高性能、低功耗和豐富的外設接口，成為嵌入式系統設計的理想選擇。通過合理設計最小系統和擴展功能電路，可滿足工業控制、智能家居、醫療設備等領域的多樣化需求。未來，隨著物聯網、人工智能等技術的快速發展，STM32F4VET6將在邊緣計算、智能傳感等領域發揮更大作用。

本文從芯片概述、最小系統設計、擴展功能電路、設計工具與流程、常見問題與解決方案、應用案例等多個維度對STM32F4VET6原理圖進行了全面解析，為嵌入式工程師提供了從理論到實踐的完整指南。
