以下為無公式和示例的LED顯示模組信號線接線圖說明，涵蓋核心接口定義、接線邏輯及布線規范，適用于快速上手操作。

一、Hub75接口信號線定義（基礎版）

1. 接口外觀

• 形狀：20針雙排插針（間距2.54mm），分A/B兩組。

• 標識：接口標注“IN”（輸入）和“OUT”（輸出）箭頭。

2. 關鍵信號線（無需記憶引腳號）

二、單模組接線圖（基礎步驟）

1. 接線邏輯

• 操作：

1. 信號線“IN”端插入模組輸入接口（箭頭方向朝向模組內部）。

2. 另一端連接發送卡/接收卡輸出端口（顏色需對應信號類型）。

2. 關鍵點

• 方向：信號必須從“IN”口輸入，反接會導致無顯示。

• 顏色匹配：紅/綠/藍線對應RGB數據，灰色線對應鎖存信號。

三、多模組級聯接線圖

1. 橫向級聯（單行模組）

• 操作：

• 模組1的“OUT”口通過信號線連接模組2的“IN”口。

• 最后一個模組無需連接“OUT”口。

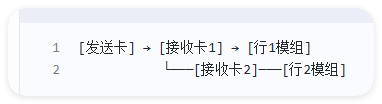

2. 縱向級聯（多行模組）

• 操作：

• 每行模組由獨立接收卡驅動，接收卡輸出端口并行連接多行模組。

四、布線規范（無公式版）

1. 信號線與電源線分離

• 原則：信號線與電源線間距≥5cm，避免平行走線。

• 操作：

• 電源線沿模組邊緣走線，信號線沿中間走線。

• 交叉時呈90°垂直交叉。

2. 屏蔽層接地

• 操作：

• 屏蔽層單端接地（接控制卡GND），避免地環路。

• 戶外屏需使用屏蔽雙絞線（STP Cat6）。

3. 固定與防護

• 操作：

• 信號線用扎帶固定，間距≤20cm，避免晃動。

• 戶外屏需穿波紋管防護，防護等級≥IP65。

五、接線圖核心總結

1. 單模組接線

• 步驟：

1. 確認模組“IN”口方向。

2. 信號線顏色對應接口功能（紅/綠/藍→RGB數據，灰色→鎖存信號）。

3. 插入并壓緊卡扣。

2. 多模組級聯

• 橫向：信號線“OUT”接下一模組“IN”。

• 縱向：每行獨立供電，接收卡并行驅動。

3. 屏蔽與接地

• 屏蔽層：接控制卡GND，單端接地。

• 接地電阻：≤4Ω（戶外屏需重點檢查）。

六、常見問題排查（無公式版）

1. 模組無顯示

• 原因：

• 信號線未接通或反接。

• 鎖存信號（LAT）未觸發。

• 解決：

• 檢查“IN”口連接，確認鎖存信號有效。

2. 畫面偏色

• 原因：RGB數據線接反或未連接。

• 解決：重新插拔排線，確認顏色對應接口。

3. 花屏/亂碼

• 原因：

• 信號線過長或未加中繼器。

• 電磁干擾。

• 解決：

• 信號線≤3m，超過加中繼器。

• 戶外屏使用屏蔽線并接地。

七、工具與材料清單

八、結論

1. 核心原則：

• 方向：嚴格按“IN”→“OUT”級聯。

• 顏色匹配：信號線顏色與接口功能對應。

2. 效率建議：

• 使用預標注排線（如紅/綠/藍對應RGB）。

• 戶外屏優先選屏蔽線并接地。

通過以上無公式和示例的接線圖說明，用戶可快速掌握LED顯示模組信號線的連接方法，確保系統穩定運行。
