Hub75接口是LED顯示屏領域的主流信號接口，廣泛應用于全彩LED模組（如室內P2.5、戶外P5等）。其采用20針雙排插針設計，通過標準化信號定義實現數據傳輸與顯示控制。以下從接口結構、信號分類、功能解析及典型應用場景展開說明。

一、Hub75接口基礎結構

1. 物理特性

• 針腳數量：20針（雙排，每排10針，間距2.54mm）。

• 分組設計：

• A組（1-10針）：基礎信號（數據、鎖存、使能等）。

• B組（11-20針）：擴展信號（高密度模組行信號，如P1.25）。

• 接口標識：

• IN/OUT箭頭：明確信號方向（輸入/輸出）。

• 防呆設計：針腳不對稱，避免反插。

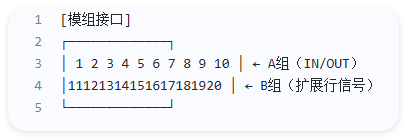

2. 接口外觀示例

二、信號線分類與功能

1. 基礎信號（A組1-10針）

2. 擴展信號（B組11-20針）

• 適用場景：高密度模組（如P1.25）需更多行信號時啟用。

• 典型信號：

• 行信號C/D/E/F/G/H：對應更高分辨率的行控制（如P1.25模組需12行信號）。

• 空腳/自定義：預留功能（如地線、測試信號）。

三、信號線功能深度解析

1. 數據信號（R1/G1/B1）

• 作用：傳輸RGB圖像數據，控制像素顏色。

• 特點：

• 8位數據（0-255）對應256級灰度。

• 數據傳輸速率與刷新率相關（如刷新率3840Hz時，數據速率=3840×掃描行數×每行像素數×3字節）。

2. 鎖存信號（LAT）

• 作用：將數據從移位寄存器鎖存到輸出寄存器，供驅動IC顯示。

• 時序要求：

• 鎖存信號低電平持續時間≥50ns（具體取決于驅動IC規格）。

• 頻率=刷新率/掃描行數（如1/16掃描時，鎖存頻率=刷新率/16）。

3. 使能信號（OE）

• 作用：控制像素點亮時間（PWM調光）。

• 參數：

• 頻率≥1kHz（人眼無法感知閃爍）。

• 占空比調節亮度（如50%占空比對應50%亮度）。

4. 行信號（Row）

• 作用：動態激活掃描行，降低驅動IC數量。

• 掃描方式：

• 靜態驅動：每行獨立驅動（無需掃描，成本高）。

• 動態掃描：1/4、1/8、1/16掃描（行信號數=1/掃描數）。

四、典型應用場景與接線示例

1. 室內全彩屏（P2.5）

• 接口使用：

• 使用A組1-10針（B組未啟用）。

• 掃描方式：1/16掃描（需6行信號）。

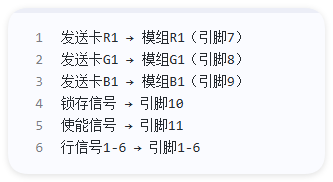

• 接線示例：

2. 戶外高密度屏（P1.25）

• 接口使用：

• 使用A組+B組信號（B組擴展行信號）。

• 掃描方式：1/32掃描（需12行信號）。

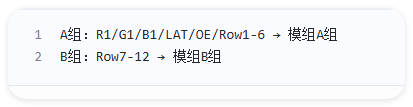

• 接線示例：

五、布線與信號完整性要求

1. 信號線長度限制

• 單級聯長度：≤3m（超過需加信號中繼器）。

• 多級聯方案：每級聯10-15個模組后增加中繼器。

2. 抗干擾設計

• 屏蔽要求：

• 戶外屏需使用屏蔽雙絞線（STP Cat6）。

• 屏蔽層單端接地（接控制卡GND）。

• 走線規范：

• 信號線與電源線間距≥5cm。

• 避免平行走線，交叉時呈90°。

3. 接地處理

• 單端接地：屏蔽層僅接控制卡GND，避免地環路）。

• 接地電阻：≤4Ω（戶外屏需重點檢查）。

六、常見問題與解決方案

1. 模組無顯示

• 原因：

• 信號線未接通或反接。

• 鎖存信號（LAT）未觸發。

• 解決：

• 檢查“IN”口連接，確認鎖存信號有效。

2. 畫面偏色

• 原因：RGB數據線接反或未連接。

• 解決：重新插拔排線，確認顏色對應接口。

3. 花屏/亂碼

• 原因：

• 信號線過長或未加中繼器。

• 電磁干擾。

• 解決：

• 信號線≤3m，超過加中繼器。

• 戶外屏使用屏蔽線并接地。

七、總結

1. 核心信號：

• 數據信號（R/G/B）：控制顏色。

• 鎖存信號（LAT）：固定數據到驅動IC。

• 使能信號（OE）：調節亮度。

• 行信號：控制掃描行。

2. 擴展信號：

• B組行信號：高密度模組必備（如P1.25）。

3. 布線規范：

• 信號線與電源線分離，屏蔽層接地。

• 戶外屏需用屏蔽線并嚴格接地。

通過以上解析，用戶可全面理解Hub75接口的信號線定義，為LED顯示屏的接線、調試及維護提供技術支撐。
