6N139引腳圖及功能深度解析

一、6N139概述

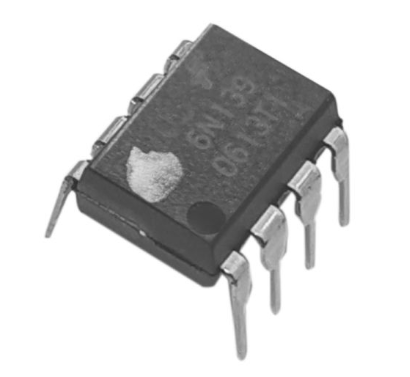

6N139是一款高性能光電耦合器，屬于達林頓型光耦系列，廣泛應用于工業控制、通信設備、電源管理等領域。其核心功能是通過光電隔離技術實現輸入與輸出電路的電氣隔離，同時具備高增益、低輸入電流、高速響應等特性。本文將從引腳功能、內部結構、電氣參數、應用場景等多個維度對6N139進行全面解析。

二、6N139引腳圖及功能詳解

6N139采用8引腳DIP封裝，引腳排列順序及功能如下：

1. 引腳圖

6N139的引腳排列如下（從左至右，俯視視角）：

1 (Anode)  8 (VE)
2 (Cathode) 7 (VB)
3 (NC)      6 (VO)
4 (GND)     5 (VCC)

2. 引腳功能說明

• 引腳1（Anode）：發光二極管（LED）的陽極，用于接收輸入信號。當施加正向電壓時，LED發光。

• 引腳2（Cathode）：LED的陰極，通常接地或連接至輸入信號源的負端。

• 引腳3（NC）：空腳（No Connect），無電氣連接，通常懸空。

• 引腳4（GND）：輸出側的地，與輸入側地隔離。

• 引腳5（VCC）：輸出側的電源正極，為達林頓晶體管提供工作電壓。

• 引腳6（VO）：輸出端，提供與輸入信號隔離的輸出信號。

• 引腳7（VB）：基極反饋引腳，用于調節增益帶寬。通過外接電阻可優化輸出特性。

• 引腳8（VE）：發射極反饋引腳，與VB配合實現增益控制。

3. 內部結構與工作原理

6N139內部由以下核心組件構成：

• 紅外LED：輸入側的發光元件，將電信號轉換為光信號。

• 光電二極管：接收LED發出的光信號，并將其轉換為電流信號。

• 達林頓晶體管：輸出級，由兩個晶體管級聯組成，提供高增益和低輸出飽和電壓。

• 隔離層：采用透明材料（如硅樹脂）實現輸入與輸出電路的電氣隔離。

工作原理：

1. 當輸入信號施加至Anode（引腳1）和Cathode（引腳2）時，LED發光。

2. 光電二極管接收光信號并產生電流，驅動達林頓晶體管的基極。

3. 達林頓晶體管導通，輸出信號通過VO（引腳6）輸出，實現電氣隔離。

4. VB（引腳7）和VE（引腳8）通過外接電阻可調節輸出增益和帶寬。

三、6N139電氣參數與特性

6N139的主要電氣參數如下：

1. 輸入特性

• 正向電壓（VF）：1.25V（典型值），1.7V（最大值）。

• 反向電壓（VR）：5V（最大值）。

• 正向電流（IF）：0.5mA（典型值），25mA（最大值）。

• 輸入電容（Cin）：60pF（典型值）。

2. 輸出特性

• 電流傳輸比（CTR）：400%（最小值），2000%（典型值）。

• 輸出電流（IC）：60mA（最大值）。

• 飽和電壓（VCE(sat)）：0.1V（典型值，TTL兼容）。

• 輸出功率（PO）：100mW（最大值）。

3. 隔離特性

• 隔離電壓（Viso）：3750Vrms（典型值），5000Vrms（可選）。

• 共模抑制比（CMRR）：10kV/μs（典型值）。

4. 動態特性

• 上升時間：1.5μs（典型值）。

• 下降時間：0.6μs（典型值）。

• 傳輸延遲（tpLH/tpHL）：5μs（典型值）。

5. 環境特性

• 工作溫度范圍：0°C至70°C。

• 存儲溫度范圍：-55°C至125°C。

• 封裝類型：DIP-8、SOIC-8、寬體封裝。

四、6N139應用場景與電路設計

6N139因其高增益、低輸入電流和高速響應特性，廣泛應用于以下領域：

1. 工業自動化與PLC

在可編程邏輯控制器（PLC）中，6N139用于隔離輸入/輸出信號，防止高壓干擾損壞控制電路。典型應用包括：

• 傳感器信號隔離。

• 驅動繼電器或接觸器。

• 電機控制信號隔離。

電路設計示例：

• 輸入側：傳感器信號通過限流電阻連接至Anode和Cathode。

• 輸出側：VO連接至PLC輸入端，VCC提供5V電源，GND與PLC地隔離。

2. 通信設備與數據傳輸

在RS-232、RS-485等通信接口中，6N139用于隔離長距離傳輸中的地電位差，提高抗干擾能力。典型應用包括：

• 串口通信隔離。

• 現場總線信號隔離。

• 工業以太網隔離。

電路設計示例：

• 輸入側：TXD信號通過LED驅動電路連接至Anode和Cathode。

• 輸出側：VO連接至接收端，VCC與接收端電源共地，GND隔離。

3. 電源管理與反饋控制

在開關電源（SMPS）中，6N139用于隔離反饋信號，確保輸出電壓穩定。典型應用包括：

• 反激式電源反饋。

• LLC諧振變換器控制。

• 電池管理系統（BMS）信號隔離。

電路設計示例：

• 輸入側：光耦的LED通過反饋網絡連接至輸出電壓采樣點。

• 輸出側：VO連接至PWM控制器，VCC與控制器電源共地，GND隔離。

4. 汽車電子與安全系統

在汽車電子中，6N139用于隔離傳感器信號和控制信號，提高系統可靠性。典型應用包括：

• 發動機控制單元（ECU）信號隔離。

• 車身控制模塊（BCM）信號隔離。

• 電池管理系統（BMS）信號隔離。

電路設計示例：

• 輸入側：傳感器信號通過LED驅動電路連接至Anode和Cathode。

• 輸出側：VO連接至MCU輸入端，VCC與MCU電源共地，GND隔離。

5. 醫療設備與高可靠性系統

在醫療設備中，6N139用于隔離患者接觸電路與控制電路，確保安全。典型應用包括：

• 監護儀信號隔離。

• 醫療影像設備控制信號隔離。

• 手術機器人信號隔離。

電路設計示例：

• 輸入側：生物電信號通過前置放大器連接至LED。

• 輸出側：VO連接至數據處理單元，VCC與數據處理單元電源共地，GND隔離。

五、6N139設計注意事項

1. 輸入電流匹配：

• 6N139的典型輸入電流為0.5mA，需根據CTR選擇合適的限流電阻。

• 計算公式：R = (V_input - VF) / IF，其中VF為L(zhǎng)ED正向電壓。

2. 輸出負載能力：

• 6N139的最大輸出電流為60mA，需確保負載電流不超過此值。

• 對于高負載電流應用，可外接驅動晶體管。

3. 電源電壓與隔離：

• 輸入側與輸出側電源需獨立供電，確保電氣隔離。

• 輸出側VCC范圍：0V至18V。

4. 溫度影響：

• CTR隨溫度升高而降低，需在高溫環境下進行降額設計。

• 典型降額曲線：70°C時CTR為400%，25°C時CTR為2000%。

5. PCB布局與EMC：

• 輸入與輸出電路需保持足夠距離，避免耦合干擾。

• 輸入側與輸出側地需通過單點接地或隔離變壓器連接。

六、6N139與競品對比

1. 6N139 vs. 6N138

• 相同點：

• 均為達林頓型光耦，具備高增益和低輸入電流特性。

• 封裝類型相同（DIP-8、SOIC-8）。

• 不同點：

• 6N139的CTR更高（2000% vs. 6N138的600%）。

• 6N139的響應速度更快（tr=1.5μs vs. 6N138的3μs）。

2. 6N139 vs. PC817

• 相同點：

• 均為通用型光耦，廣泛應用于電源管理和工業控制。

• 不同點：

• 6N139的CTR更高，適合高增益應用。

• PC817的響應速度較慢（tr=10μs），但成本更低。

3. 6N139 vs. HCPL-2731

• 相同點：

• 均為高速光耦，適合通信和工業應用。

• 不同點：

• HCPL-2731的隔離電壓更高（5000Vrms），適合高壓應用。

• 6N139的CTR更高，適合低輸入電流應用。

七、6N139選型指南

1. 根據應用需求選擇CTR：

• 高增益應用（如傳感器信號隔離）：選擇CTR≥1000%的型號。

• 低增益應用（如簡單開關控制）：選擇CTR≥400%的型號。

2. 根據隔離電壓選擇封裝：

• 高壓應用（如電力電子）：選擇隔離電壓≥5000Vrms的型號。

• 低壓應用（如消費電子）：選擇隔離電壓≥3750Vrms的型號。

3. 根據溫度范圍選擇型號：

• 工業應用（-40°C至85°C）：選擇寬溫型號。

• 消費電子（0°C至70°C）：選擇標準型號。

4. 根據封裝類型選擇型號：

• 手工焊接：選擇DIP-8封裝。

• 自動化貼片：選擇SOIC-8或SMD封裝。

八、6N139常見問題與解決方案

1. 輸出信號失真

• 原因：輸入電流不足或負載電流過大。

• 解決方案：

• 增加限流電阻，提高輸入電流。

• 減小負載電流或外接驅動晶體管。

2. 隔離性能下降

• 原因：PCB布局不合理或隔離層損壞。

• 解決方案：

• 優化PCB布局，增加輸入與輸出電路間距。

• 檢查光耦封裝是否損壞，必要時更換。

3. 溫度漂移

• 原因：CTR隨溫度升高而降低。

• 解決方案：

• 在高溫環境下進行降額設計。

• 選擇CTR溫度系數較低的型號。

4. EMC問題

• 原因：輸入與輸出電路耦合干擾。

• 解決方案：

• 在輸入與輸出側增加濾波電容。

• 采用單點接地或隔離變壓器。

九、6N139未來發展趨勢

1. 更高集成度：

• 未來光耦將集成更多功能，如過壓保護、過流保護等。

2. 更低功耗：

• 隨著物聯網（IoT）的發展，低功耗光耦需求增加。

3. 更高隔離電壓：

• 電力電子和新能源汽車領域?qū)Ω邏焊綦x光耦需求增長。

4. 更小封裝：

• 表面貼裝（SMD）封裝將逐漸取代DIP封裝。

十、總結

6N139作為一款高性能光電耦合器，憑借其高增益、低輸入電流和高速響應特性，在工業控制、通信設備、電源管理等領域得到了廣泛應用。通過深入理解其引腳功能、電氣參數、應用場景和設計注意事項，工程師可以更好地利用6N139實現電氣隔離和信號傳輸，提高系統的可靠性和穩定性。未來，隨著技術的不斷進步，6N139及其衍生產品將在更多領域發揮重要作用。
