STM32F407VET6數據手冊深度解析

一、產品概述

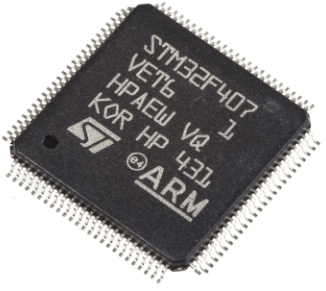

STM32F407VET6是意法半導體（STMicroelectronics）推出的一款基于ARM Cortex-M4內核的32位高性能微控制器，廣泛應用于工業控制、智能交通、醫療電子、汽車電子等領域。其核心特性包括168MHz主頻、1MB Flash存儲器、192KB SRAM、豐富的外設接口以及低功耗設計。本文將從硬件架構、外設資源、存儲系統、電源管理、通信接口、安全特性及開發支持等方面展開詳細解析。

二、硬件架構與核心特性

1. ARM Cortex-M4內核

STM32F407VET6采用ARM Cortex-M4內核，支持Thumb-2指令集，具備以下優勢：

• 高性能計算：主頻168MHz，支持單精度浮點運算（FPU）和數字信號處理（DSP）指令集，可高效執行復雜算法。

• 低功耗設計：內核采用三級流水線架構，支持動態電壓調節（DVS）和頻率調節（DFS），滿足能源敏感型應用需求。

• 內存保護單元（MPU）：提供硬件級內存訪問控制，支持多任務操作系統（如FreeRTOS）的內存隔離需求。

2. 存儲系統

• Flash存儲器：容量1MB，支持頁擦除（128KB/頁）和字編程（32位），擦寫壽命達10,000次，適用于代碼存儲和數據記錄。

• SRAM：容量192KB，其中64KB為CCM（Core Coupled Memory），與內核共享總線，訪問延遲低于1個時鐘周期，適用于實時性要求高的數據緩存。

• 備份寄存器：提供4KB備份SRAM和RTC供電引腳（VBAT），支持掉電數據保存。

3. 時鐘與復位系統

• 時鐘源：支持HSE（外部晶振4-26MHz）、HSI（內部RC振蕩器16MHz，精度±1%）、LSE（32.768kHz RTC時鐘）和LSI（內部RC振蕩器32kHz，精度±5%）。

• PLL配置：支持多級鎖相環（PLL），可將HSE/HSI倍頻至168MHz，滿足高速外設（如USB、以太網）的時鐘需求。

• 復位機制：集成上電復位（POR）、掉電復位（PDR）、可編程電壓檢測（PVD）和看門狗復位（IWDG/WWDG），確保系統可靠性。

三、外設資源詳解

1. 通用輸入輸出（GPIO）

• 引腳數量：LQFP100封裝提供82個可配置GPIO，支持5V容忍輸入（部分引腳）。

• 復用功能：每個GPIO可配置為多種外設功能（如USART、SPI、I2C、定時器等），通過AF寄存器選擇。

• 中斷支持：支持外部中斷（EXTI）和端口級中斷，響應時間低于1μs。

2. 定時器與PWM

• 通用定時器（TIM2-TIM5、TIM9-TIM14）：16位定時器，支持輸入捕獲、輸出比較、PWM生成和正交編碼器接口（QEI）。

• 高級定時器（TIM1、TIM8）：32位定時器，支持互補PWM輸出、死區時間插入和緊急制動功能，適用于電機控制。

• 看門狗定時器：獨立看門狗（IWDG）基于LSI時鐘，窗口看門狗（WWDG）基于APB1時鐘，防止程序跑飛。

3. 模擬外設

• ADC（模數轉換器）：3個12位ADC，支持24個通道，轉換速率高達2.4MSPS，支持注入通道和掃描模式。

• DAC（數模轉換器）：2個12位DAC，支持波形生成（如三角波、噪聲波）和外部觸發同步。

• 比較器：2個模擬比較器，支持外部輸入或內部參考電壓比較，輸出可觸發DMA或中斷。

4. 通信接口

• USART/UART：4個接口，支持最高10.5Mbps速率，支持LIN、IrDA和調制解調器控制。

• SPI：3個接口，支持最高42Mbps速率，支持全雙工和硬件CRC校驗。

• I2C：3個接口，支持標準（100kHz）、快速（400kHz）和高速（3.4MHz）模式，支持SMBus/PMBus協議。

• CAN：2個接口，支持CAN 2.0B協議，速率最高1Mbps，適用于汽車電子和工業網絡。

• USB：支持OTG（On-The-Go）功能，集成全速（12Mbps）和高速（480Mbps）PHY，適用于設備/主機/OTG模式。

• 以太網：集成10/100Mbps MAC控制器，支持RMII接口，適用于物聯網網關和工業通信。

5. 專用外設

• 攝像頭接口（DCMI）：支持8/10/12/14位并行攝像頭數據輸入，速率最高54MB/s，適用于圖像采集。

• SDIO接口：支持SD卡、MMC卡和eMMC存儲設備，速率最高48MHz，適用于數據存儲和擴展。

• 加密/哈希處理器：支持AES-128/192/256、Triple DES加密和MD5、SHA-1哈希算法，硬件加速提升安全性。

四、電源管理與低功耗設計

1. 電源模式

• 睡眠模式（Sleep）：內核停止，外設繼續運行，可通過任意中斷喚醒。

• 停止模式（Stop）：內核和外設停止，時鐘關閉，可通過RTC、EXTI或USB喚醒，功耗低于100μA。

• 待機模式（Standby）：僅RTC和備份寄存器工作，功耗低于2μA，可通過WKUP引腳或RTC喚醒。

2. 低功耗優化

• 電壓調節：支持1.8V至3.6V供電，內核電壓可動態調節（DVS），降低功耗。

• 外設時鐘門控：通過RCC寄存器關閉未使用外設的時鐘，減少靜態功耗。

• 電池備份：VBAT引腳可為RTC和備份寄存器供電，支持掉電時間記錄。

五、開發支持與調試接口

1. 調試接口

• SWD（Serial Wire Debug）：2線調試接口，支持實時跟蹤（ETM）和程序下載。

• JTAG：5線調試接口，兼容傳統開發工具。

2. 開發工具鏈

• IDE支持：Keil MDK、IAR Embedded Workbench、STM32CubeIDE。

• 固件庫：STM32CubeMX配置工具和HAL庫，簡化外設初始化代碼生成。

• 示例代碼：ST官方提供豐富的外設驅動和工程模板（如LED閃爍、USART通信、ADC采樣等）。

3. 文檔資源

• 數據手冊：提供詳細電氣特性、寄存器定義和封裝信息。

• 參考手冊：描述外設功能、編程模型和典型應用。

• 應用筆記：針對特定場景（如低功耗設計、USB OTG、以太網通信）提供技術指導。

六、典型應用場景

1. 工業自動化

• 電機控制：利用高級定時器和PWM輸出，結合ADC實現閉環控制。

• 數據采集：通過ADC和DMA實現多通道高速采樣，支持工業傳感器接口（如4-20mA電流環）。

2. 醫療電子

• 便攜式設備：利用低功耗模式和ADC實現血糖儀、血壓計等設備的長時間運行。

• 數據傳輸：通過USB或藍牙模塊將采集數據上傳至云端或移動終端。

3. 汽車電子

• 車身控制：通過CAN總線實現ECU通信，結合GPIO控制車燈、雨刷等執行器。

• 車載娛樂：利用SDIO接口擴展存儲空間，支持音頻解碼和顯示驅動。

4. 物聯網（IoT）

• 網關設計：集成以太網和USB接口，實現多協議轉換（如Modbus轉MQTT）。

• 邊緣計算：利用DSP指令集加速本地?cái)?shù)據處理，減少云端依賴。

七、總結

STM32F407VET6憑借其高性能Cortex-M4內核、豐富的外設資源、低功耗設計和強大的開發支持，成為嵌入式系統開發的理想選擇。無論是工業控制、醫療電子還是汽車電子領域，其靈活的硬件架構和高效的軟件生態均能滿足復雜應用需求。通過深入理解其數據手冊和技術細節，開發者可充分發揮該芯片的潛力，實現高性能、低功耗的嵌入式解決方案。
