STM32H743數據手冊深度解析

一、概述

STM32H743是意法半導體（STMicroelectronics）推出的基于ARM Cortex-M7內核的高性能微控制器，屬于STM32H7系列。該系列芯片專為需要高計算能力、低功耗和豐富外設接口的應用場景設計，廣泛應用于工業控制、智能家居、醫療設備、汽車電子等領域。STM32H743以其480MHz的主頻、雙精度浮點單元（FPU）、多級緩存架構和豐富的外設資源，成為高端嵌入式開發的理想選擇。

本數據手冊將從硬件架構、內存管理、外設接口、低功耗設計、安全特性、開發工具與生態等方面對STM32H743進行全面解析，為開發者提供從入門到深入的參考指南。

二、硬件架構

1. 核心架構

STM32H743采用ARM Cortex-M7內核，具備以下核心特性：

• 主頻與性能：工作頻率高達480MHz，在480MHz下可提供2424 CoreMark/1027 DMIPS的性能，支持雙精度浮點運算，適用于復雜算法和實時控制。

• 緩存架構：集成16KB指令緩存（I-Cache）和16KB數據緩存（D-Cache），通過L1緩存實現零等待執行，顯著提升外部存儲器的訪問效率。

• 內存保護單元（MPU）：支持內存保護功能，可配置不同內存區域的訪問權限，增強系統的安全性與穩定性。

• 數字信號處理（DSP）指令集：內置DSP擴展指令集，適用于音頻處理、電機控制等需要高效數字信號處理的場景。

2. 存儲器架構

STM32H743的存儲器架構設計靈活，滿足不同應用需求：

• Flash存儲器：提供1MB至2MB的嵌入式Flash，支持讀-while-write功能，允許在程序執行時進行Flash擦除和編程操作。

• SRAM存儲器：總計1MB SRAM，分為多個區域：

• TCM RAM：192KB緊密耦合內存（TCM），包括64KB指令TCM（ITCM）和128KB數據TCM（DTCM），用于時間關鍵型程序和數據存儲。

• 用戶SRAM：512KB、288KB和64KB的用戶SRAM，支持靈活的內存分配。

• 備份域SRAM：4KB備份域SRAM，用于在低功耗模式下保存關鍵數據。

• 外部存儲器接口：支持32位并行接口或雙模Quad-SPI串行Flash存儲器接口，可擴展外部存儲器容量。

3. 多電源域架構

STM32H743采用多電源域設計，支持將不同外設和內核配置為低功耗模式，優化功率效率：

• D1域：高性能內核和大部分外設，支持動態電壓調節（DVS）。

• D2域：通信外設和定時器，支持獨立時鐘門控。

• D3域：復位控制、時鐘管理和電源管理單元，支持低功耗模式下的系統控制。

三、內存管理

1. 內存映射

STM32H743的內存映射表詳細定義了Flash、SRAM、外設寄存器等區域的地址分配。開發者可通過數據手冊中的內存映射表快速定位特定外設的寄存器地址，便于進行寄存器級編程。

2. ECC內存糾錯

STM32H743支持ECC（Error-Correcting Code）內存糾錯功能，適用于對數據完整性要求較高的應用場景：

• 工作原理：ECC按字計算，支持單比特錯誤糾正（SEC-DED）。當檢測到單比特錯誤時，ECC控制器自動糾正錯誤；當檢測到雙比特錯誤時，觸發中斷通知系統。

• 應用場景：ECC功能對SRAM和Flash均有效，特別適用于醫療設備、工業控制等對數據可靠性要求極高的領域。

• 注意事項：ECC功能無法關閉，開發者需在代碼中處理ECC中斷，并確保數據對齊以避免寫操作異常。

3. 內存保護機制

STM32H743的MPU支持內存區域保護，可配置不同內存區域的訪問權限（如只讀、讀寫、禁止訪問等），防止非法訪問導致的系統崩潰或數據泄露。

四、外設接口

STM32H743提供豐富的外設接口，支持多種通信協議和功能擴展：

1. 通信接口

• USB接口：支持USB 2.0高速/全速，內置物理層（PHY），適用于數據傳輸和設備通信。

• 以太網MAC：集成10/100Mbps以太網MAC控制器，支持工業以太網應用。

• CAN接口：支持FD-CAN（Flexible Data-Rate CAN），適用于汽車電子和工業自動化。

• 串行通信接口：提供多個USART、SPI、I2C接口，支持與各種傳感器、模塊通信。

2. 圖形與顯示接口

• LCD-TFT控制器：支持雙層圖形顯示，集成Chrom-ART Accelerator?，提升圖形內容創建速度，減輕CPU負擔。

• JPEG硬件加速器：支持JPEG編碼和解碼，適用于圖像處理和顯示應用。

3. 定時器與PWM

• 高分辨率定時器：提供多個16位和32位定時器，運行頻率高達480MHz，適用于電機控制、信號生成等場景。

• PWM輸出：支持高級PWM生成功能，適用于LED調光、電機驅動等應用。

4. 模擬外設

• ADC與DAC：12位DAC和快速16位ADC，支持多通道采樣和轉換，適用于數據采集和信號處理。

• 比較器與運算放大器：集成模擬比較器和可編程增益放大器（PGA），支持模擬信號處理。

五、低功耗設計

STM32H743采用多種低功耗技術，優化電池供電設備的續航能力：

1. 低功耗模式

• Sleep模式：內核停止運行，外設繼續工作，適用于短暫空閑場景。

• Stop模式：內核和外設停止運行，SRAM和寄存器內容保持，適用于低功耗待機場景。

• Standby模式：僅保留RTC和備份寄存器供電，功耗極低，適用于長期待機場景。

2. 功耗優化技術

• 動態電壓調節（DVS）：根據工作負載動態調整內核電壓，降低功耗。

• 外設時鐘門控：支持獨立關閉未使用的外設時鐘，減少無效功耗。

• 低功耗RTC：支持實時時鐘運行，功耗低至460nA（VBAT模式）。

六、安全特性

STM32H743提供多種安全特性，保護系統免受物理攻擊和軟件漏洞威脅：

1. 硬件加密引擎

• AES加密：支持AES-128、AES-192和AES-256加密算法，適用于數據加密和通信安全。

• 哈希算法：支持SHA-1、SHA-224和SHA-256哈希算法，適用于數據完整性校驗。

• 真隨機數生成器（TRNG）：生成高質量隨機數，適用于密鑰生成和安全協議。

2. 安全啟動與固件保護

• 安全固件安裝（SFI）：在初始編程過程中執行安全驗證，保護軟件IP。

• Flash加密：支持Flash存儲器加密，防止代碼被逆向工程。

• 讀保護（RDP）：支持多級讀保護，防止非法讀取Flash內容。

3. TrustZone技術

STM32H743支持ARM TrustZone技術，將系統劃分為安全世界和非安全世界，隔離敏感代碼和數據，提升系統安全性。

七、開發工具與生態

1. 開發工具鏈

• STM32CubeMX：圖形化配置工具，支持外設初始化、時鐘配置和中間件集成。

• STM32CubeIDE：集成開發環境，支持代碼編輯、編譯、調試和性能分析。

• Keil MDK-ARM：第三方開發工具，支持ARM架構微控制器的開發。

2. 中間件與操作系統

• FreeRTOS：輕量級實時操作系統，支持任務調度、中斷管理和資源管理。

• Azure RTOS：微軟Azure RTOS的STM32Cube擴展包，支持云連接和物聯網應用。

• TouchGFX：圖形用戶界面（GUI）開發框架，支持高分辨率圖形顯示和觸摸交互。

3. 開發板與評估套件

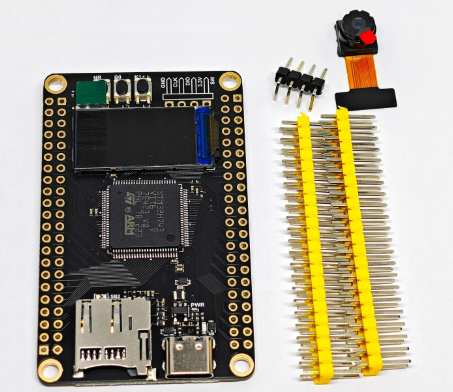

意法半導體提供多種開發板和評估套件，如STM32H743I-EVAL，支持快速原型開發和功能驗證。

八、應用場景

1. 工業控制

STM32H743的高速處理能力和豐富的通信接口使其成為工業控制系統的理想選擇，適用于PLC控制、機器人運動控制、數據采集與處理等場景。

2. 智能家居

在智能家居系統中，STM32H743可作為核心控制器，負責傳感器數據采集、云端通信和設備控制，實現智能、高效的家居自動化。

3. 醫療設備

STM32H743的高精度定時器、模擬外設和安全特性使其適用于醫療設備，如心電監護儀、超聲設備、便攜式診斷儀器等，支持高精度測量和實時控制。

4. 汽車電子

STM32H743的FD-CAN接口、高可靠性和低功耗特性使其適用于汽車電子，如車身控制模塊（BCM）、車載娛樂系統、高級駕駛輔助系統（ADAS）等。

九、總結

STM32H743作為一款高性能微控制器，憑借其強大的計算能力、豐富的外設接口、低功耗設計和安全特性，在工業控制、智能家居、醫療設備、汽車電子等領域展現出廣泛的應用前景。通過本數據手冊的詳細解析，開發者可全面掌握STM32H743的硬件架構、內存管理、外設接口、低功耗設計、安全特性等關鍵技術，為高效開發提供堅實基礎。無論是初學者還是資深工程師，STM32H743都將成為實現復雜功能和滿足高性能需求的理想選擇。
