L7824CV 參數與功能詳解

一、L7824CV 概述

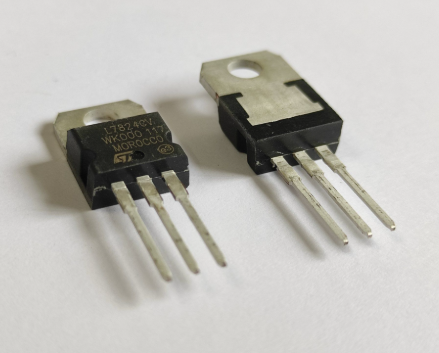

L7824CV 是一款由 STMicroelectronics（意法半導體）生產的固定輸出正電壓線性穩壓器，屬于 L78 系列三端穩壓集成電路。該芯片采用 TO-220 封裝，廣泛應用于各種電子設備中，提供穩定的 24V 直流電壓輸出。L7824CV 的設計旨在為需要高精度、高可靠性的電源管理場景提供解決方案，適用于工業控制、通信設備、汽車電子、消費電子等領域。

二、L7824CV 的核心參數

1. 電氣參數

• 輸出電壓：24V（固定輸出，精度±2%）

• 輸出電流：1.5A（最大連續輸出電流）

• 輸入電壓范圍：26V 至 40V（典型工作范圍）

• 壓差電壓：2V（在 1A 負載下）

• 靜態電流：8mA（無負載時）

• 負載調整率：480mV（典型值）

• 線路調整率：480mV（典型值）

• 紋波抑制比（PSRR）：50dB（120Hz 頻率下）

2. 熱特性

• 工作溫度范圍：0°C 至 +125°C

• 結溫（Tj）：最大 150°C（需確保散熱）

• 熱阻（Rθja）：50°C/W（TO-220 封裝，無散熱片）

• 熱阻（Rθjc）：5°C/W（TO-220 封裝，結到殼）

3. 封裝與引腳定義

• 封裝類型：TO-220-3（三引腳，帶散熱片）

• 引腳定義：

1. 輸入端（INPUT）：連接外部電源正極。

2. 接地端（GROUND）：連接電源負極（公共地）。

3. 輸出端（OUTPUT）：提供穩定的 24V 輸出。

4. 保護功能

• 過熱保護（Thermal Shutdown）：當芯片溫度超過 150°C 時，自動關閉輸出以防止損壞。

• 短路保護（Short Circuit Protection）：當輸出短路時，芯片進入限流模式，防止過熱。

• 安全工作區保護（SOA Protection）：限制芯片在高壓、大電流下的工作范圍，確?？煽啃?。

三、L7824CV 的功能詳解

1. 穩壓功能

L7824CV 的核心功能是將不穩定的輸入電壓轉換為穩定的 24V 直流輸出。其內部采用帶隙基準電壓源和誤差放大器，通過負反饋機制精確調節輸出電壓。即使輸入電壓在 26V 至 40V 范圍內波動，輸出電壓仍能保持±2%的精度（典型值）。這一特性使其非常適合對電壓穩定性要求較高的應用場景，如精密儀器、通信設備等。

2. 過流與短路保護

當輸出端發生短路或負載電流超過 1.5A 時，L7824CV 會自動進入限流模式，將輸出電流限制在安全范圍內。同時，芯片內部的熱保護電路會監測結溫，當溫度超過 150°C 時，輸出將被關閉，直到溫度降至安全范圍后自動恢復。這種雙重保護機制有效防止了芯片因過載或過熱而損壞，提高了系統的可靠性。

3. 紋波抑制能力

L7824CV 的紋波抑制比（PSRR）在 120Hz 頻率下達到 50dB，這意味著它能夠有效抑制輸入電壓中的交流紋波成分，確保輸出電壓的純凈度。這一特性對于需要低噪聲電源的應用尤為重要，如音頻放大器、傳感器信號調理電路等。

4. 負載調整率與線路調整率

• 負載調整率：表示輸出電壓隨負載電流變化的穩定性。L7824CV 的負載調整率為 480mV，即當負載電流從 0 變化到 1.5A 時，輸出電壓的最大變化量為 480mV。

• 線路調整率：表示輸出電壓隨輸入電壓變化的穩定性。L7824CV 的線路調整率同樣為 480mV，即當輸入電壓從 26V 變化到 40V 時，輸出電壓的最大變化量為 480mV。

這兩個參數反映了芯片在不同工作條件下的電壓穩定性，L7824CV 的表現優于許多同類產品。

5. 散熱設計

L7824CV 的最大功耗取決于輸入輸出壓差和負載電流。例如，當輸入電壓為 30V，輸出電流為 1.5A 時，芯片的功耗為：

在高功耗情況下，必須通過散熱片或風扇等散熱措施將結溫控制在安全范圍內。TO-220 封裝的熱阻（Rθja）為 50°C/W，因此 9W 的功耗會導致結溫升高：

顯然，僅靠自然散熱無法滿足要求。通常需要添加散熱片，將熱阻降低至合理范圍。例如，使用熱阻為 10°C/W 的散熱片時：

這仍然過高，因此實際設計中需要進一步優化散熱方案，如選擇更低熱阻的散熱片或增加風扇強制對流。

四、L7824CV 的應用場景

1. 工業控制系統

在工業自動化設備中，L7824CV 可用于為傳感器、執行器、PLC 等模塊提供穩定的 24V 電源。其高可靠性和保護功能確保了在惡劣工業環境下的長期穩定運行。

2. 通信設備

在基站、路由器、交換機等通信設備中，L7824CV 可用于為光模塊、射頻電路、數字信號處理單元等提供穩定的電源。其低紋波特性有助于提高信號質量。

3. 汽車電子

L7824CV 的寬輸入電壓范圍（26V 至 40V）使其非常適合汽車電子應用。在汽車電氣系統中，電壓波動較大（如啟動時的瞬態電壓），L7824CV 能夠穩定輸出 24V，為車載傳感器、控制器、照明系統等供電。

4. 消費電子

在高端音響、智能家電、安防監控等消費電子產品中，L7824CV 可用于為關鍵電路提供穩定的電源。其小體積（TO-220 封裝）和高集成度便于 PCB 布局。

5. 科研與教育

在實驗室中，L7824CV 常用于構建可調電源、電子負載等測試設備。其簡單的外圍電路和穩定的輸出特性使其成為教學和實驗的理想選擇。

五、L7824CV 的典型應用電路

1. 基本穩壓電路

最簡單的應用電路僅需輸入電容和輸出電容：

• 輸入電容（C1）：0.33μF（陶瓷電容），用于抑制輸入電壓的高頻噪聲。

• 輸出電容（C2）：0.1μF（陶瓷電容）+ 10μF（電解電容），用于穩定輸出電壓并抑制低頻紋波。

2. 擴展輸出電流

當需要輸出電流超過 1.5A 時，可通過并聯多個 L7824CV 實現。但需注意：

• 確保各芯片的輸入輸出壓差一致。

• 添加小阻值電阻（如 0.1Ω）在輸出端，以平衡電流分配。

• 使用散熱片降低結溫。

3. 可調輸出電壓

雖然 L7824CV 是固定輸出穩壓器，但通過外接分壓電阻可實現可調輸出。具體方法為：

• 在輸出端和接地端之間串聯兩個電阻（R1 和 R2）。

• 調整 R1 和 R2 的比值，使反饋電壓等于芯片內部的基準電壓（通常為 1.25V）。

• 輸出電壓計算公式為：

但需注意，這種方法會降低芯片的負載調整率和紋波抑制能力，且輸出電流能力可能受限。

六、L7824CV 的選型與替代方案

1. 選型指南

在選擇 L7824CV 時，需考慮以下因素：

• 輸入電壓范圍：確保輸入電壓在 26V 至 40V 之間。

• 輸出電流需求：1.5A 是最大連續輸出電流，瞬態過載可能導致保護。

• 散熱要求：根據功耗計算散熱需求，必要時添加散熱片。

• 封裝類型：TO-220 封裝便于焊接和散熱，但體積較大；如需更小體積，可考慮 D2PAK 或 SOT-223 封裝的替代型號。

2. 替代方案

當 L7824CV 無法滿足需求時，可考慮以下替代型號：

• LM7824：National Semiconductor（現被 TI 收購）的同類產品，參數與 L7824CV 相似，但封裝和保護功能可能略有差異。

• L78S24CV：ST 的增強型版本，輸出電流可達 2A，但封裝和熱特性不同。

• LDO 穩壓器：如 LP2951、MIC29302 等，具有更低的壓差電壓和更高的效率，但成本較高。

七、L7824CV 的常見問題與解決方案

1. 輸出電壓不穩定

• 可能原因：

• 輸入電壓過低（低于 26V）。

• 輸出電容容量不足或 ESR 過高。

• 散熱不良導致熱保護觸發。

• 解決方案：

• 檢查輸入電壓是否在規定范圍內。

• 更換高質量的輸出電容（如低 ESR 陶瓷電容）。

• 優化散熱設計，降低結溫。

2. 芯片過熱

• 可能原因：

• 輸入輸出壓差過大，導致功耗過高。

• 負載電流接近或超過 1.5A。

• 散熱片安裝不當或熱阻過高。

• 解決方案：

• 降低輸入電壓或提高輸出電壓，減小壓差。

• 減少負載電流或并聯多個芯片。

• 重新設計散熱方案，確保熱阻在合理范圍內。

3. 輸出無電壓

• 可能原因：

• 輸入電壓未正確連接或極性反接。

• 芯片因過熱或過流保護而關閉。

• 芯片內部損壞。

• 解決方案：

• 檢查輸入電壓連接和極性。

• 等待芯片冷卻后重新通電，或檢查負載是否短路。

• 更換芯片。

八、L7824CV 的未來發展趨勢

1. 高效化

隨著能源效率要求的提高，未來線性穩壓器將向更低功耗、更高效率方向發展。例如，采用更先進的 Bipolar-CMOS-DMOS（BCD）工藝，降低靜態電流和導通電阻。

2. 集成化

將線性穩壓器與其他功能模塊（如 DC-DC 轉換器、LDO、電源監控電路等）集成到單一芯片中，減小 PCB 面積，提高系統可靠性。

3. 智能化

通過添加數字接口（如 I2C、SPI）或使能引腳，實現對輸出電壓、電流的動態調節和監控，滿足智能電源管理需求。

4. 綠色環保

符合 RoHS、REACH 等環保法規，采用無鉛封裝和環保材料，減少對環境的影響。

九、總結

L7824CV 是一款經典的固定輸出正電壓線性穩壓器，具有高精度、高可靠性、寬輸入電壓范圍和完善的保護功能。其 TO-220 封裝便于散熱和焊接，適用于各種工業、通信、汽車和消費電子應用。通過合理的散熱設計和外圍電路，L7824CV 能夠在惡劣環境下穩定工作，為系統提供可靠的電源保障。未來，隨著技術的進步，線性穩壓器將向高效化、集成化、智能化和綠色環保方向發展，而 L7824CV 的設計理念和參數特性仍將為新一代產品提供重要參考。
