L7815CV參數與功能深度解析

引言

在現代電子電路設計中，穩壓器作為核心元件之一，承擔著將不穩定的輸入電壓轉換為穩定輸出電壓的關鍵任務。L7815CV作為一款經典的線性穩壓器，憑借其高可靠性、低噪聲和易用性，在工業控制、消費電子、通信設備等領域得到了廣泛應用。本文將從L7815CV的基本參數、電氣特性、功能特性、應用場景、典型電路設計、封裝與散熱、選型指南、常見問題及解決方案等方面進行全面解析，旨在為工程師提供一份詳盡的技術參考手冊。

一、L7815CV基本參數

L7815CV是一款由意法半導體（ST Microelectronics）生產的固定輸出三端正向線性穩壓器，屬于L78xx系列。其核心參數如下：

• 輸出電壓：固定15V（精度±2%）

• 最大輸出電流：1.5A（典型值）

• 輸入電壓范圍：17V至35V（推薦工作范圍）

• 輸出電壓容差：±4%（全溫度范圍）

• 靜態電流：8mA（典型值，無負載時）

• 封裝類型：TO-220（直插式）或TO-252（貼片式）

• 工作溫度范圍：0°C至125°C（工業級）

• 保護功能：過熱保護（OTP）、短路保護（SCP）、過流保護（OCP）

這些參數決定了L7815CV的基本性能邊界。例如，輸入電壓范圍的下限（17V）需高于輸出電壓（15V）加上壓降（通常為2V至3V），以確保穩壓器正常工作；而上限（35V）則限制了其可承受的最高輸入電壓，避免損壞器件。

二、電氣特性詳解

1. 輸出電壓穩定性

L7815CV的輸出電壓在負載電流、輸入電壓和溫度變化時表現出良好的穩定性。其典型參數如下：

• 線性調整率：0.04%/V（輸入電壓從17V變化至35V時，輸出電壓變化≤0.072V）

• 負載調整率：0.4%（輸出電流從0mA變化至1.5A時，輸出電壓變化≤0.06V）

• 溫度系數：±0.08%/°C（全溫度范圍）

這些特性使得L7815CV適用于對電壓精度要求較高的場景，如精密儀器、傳感器供電等。

2. 輸入輸出壓降（Dropout Voltage）

L7815CV的壓降電壓（輸入電壓與輸出電壓之差）在滿載（1.5A）時約為2V至3V。這意味著，當輸入電壓低于17V（15V輸出+2V壓降）時，穩壓器將無法維持穩定的15V輸出。因此，在設計電路時，需確保輸入電壓始終高于壓降閾值。

3. 效率與功耗

線性穩壓器的效率（η）可通過以下公式計算：
η = (Vout × Iout) / (Vin × Iin)

由于L7815CV的靜態電流（Iq）較低（約8mA），在輕載時效率較高。但在滿載（1.5A）時，若輸入電壓為24V，效率僅為：
η = (15V × 1.5A) / (24V × (1.5A + 0.008A)) ≈ 78%

此時，穩壓器的功耗為：
Pd = (Vin – Vout) × Iout = (24V – 15V) × 1.5A = 13.5W

高功耗會導致芯片發熱，因此需合理設計散熱方案。

三、功能特性解析

1. 保護功能

L7815CV內置了多重保護機制，確保其在異常工況下安全可靠：

• 過熱保護（OTP）：當結溫超過150°C時，穩壓器自動降低輸出電流，防止熱損壞。

• 短路保護（SCP）：當輸出短路時，穩壓器進入限流模式，避免芯片燒毀。

• 過流保護（OCP）：輸出電流超過1.5A時，穩壓器限制電流輸出，保護后級電路。

2. 噪聲與紋波抑制

L7815CV的電源抑制比（PSRR）在120Hz時為54dB，表明其對輸入電壓中的低頻噪聲和紋波具有較強的抑制能力。但在高頻段（如10kHz以上），PSRR會顯著下降，因此需在輸入端添加濾波電容（如10μF電解電容+0.1μF陶瓷電容）以降低輸出噪聲。

3. 瞬態響應

L7815CV的瞬態響應時間較短，能夠快速應對負載電流的突變。但在大電流突變時，輸出電壓可能會出現短暫的跌落或過沖，需通過輸出電容（如100μF電解電容）來平滑電壓波動。

四、應用場景與典型電路

1. 工業控制系統

在工業控制領域，L7815CV常用于為傳感器、執行器、PLC模塊等提供穩定的15V電源。例如，在溫度傳感器供電電路中，L7815CV可將24V工業電源轉換為15V，為傳感器和信號調理電路供電。

2. 消費電子設備

在音頻放大器、LED驅動器等消費電子設備中，L7815CV可用于提供穩定的偏置電壓。例如，在音頻功放電路中，15V電源可為運放和功率管供電，確保音質穩定。

3. 通信設備

在路由器、交換機等通信設備中，L7815CV可用于為光模塊、接口電路等提供輔助電源。例如，在光模塊供電電路中，L7815CV可將48V電源轉換為15V，為激光器和驅動電路供電。

4. 典型電路設計

以下是一個基于L7815CV的典型電源電路：

• 輸入濾波：在輸入端并聯10μF電解電容和0.1μF陶瓷電容，濾除高頻噪聲。

• 輸出濾波：在輸出端并聯100μF電解電容和0.1μF陶瓷電容，降低輸出紋波。

• 散熱設計：在TO-220封裝上安裝散熱片，確保芯片溫升在安全范圍內。

五、封裝與散熱設計

1. 封裝類型

L7815CV提供兩種封裝形式：

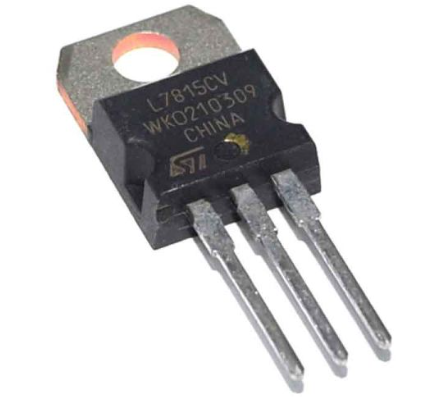

• TO-220：直插式封裝，適用于手工焊接和通孔安裝，散熱性能較好。

• TO-252（DPAK）：貼片式封裝，適用于自動化貼片工藝，體積更小。

2. 散熱設計

在滿載（1.5A）時，L7815CV的功耗可達13.5W（輸入電壓24V時），需通過散熱片或PCB銅箔散熱。散熱設計步驟如下：

1. 計算功耗：Pd = (Vin – Vout) × Iout

2. 計算結溫：Tj = Ta + Pd × Rthja（Rthja為熱阻，TO-220封裝約為50°C/W）

3. 選擇散熱片：確保結溫低于150°C。

六、選型指南與替代方案

1. 選型指南

在選擇L7815CV時，需考慮以下因素：

• 輸入電壓范圍：確保輸入電壓高于壓降閾值（17V）。

• 輸出電流需求：若負載電流超過1.5A，需選擇更高電流的穩壓器（如L7824CV，輸出24V/2A）。

• 封裝類型：根據PCB空間和工藝選擇TO-220或TO-252。

2. 替代方案

若L7815CV無法滿足需求，可考慮以下替代方案：

• LM7815：TI生產的同類產品，參數與L7815CV相似。

• LDO穩壓器：如LP2951，具有更低的壓降和更高的效率，但輸出電流較小（通常為100mA）。

• 開關穩壓器：如LM2596，效率更高（可達90%以上），但電路復雜度增加。

七、常見問題與解決方案

1. 輸出電壓不穩定

• 原因：輸入電壓過低、負載電流過大、濾波電容失效。

• 解決方案：確保輸入電壓高于壓降閾值，檢查負載電流是否超過1.5A，更換濾波電容。

2. 芯片過熱

• 原因：散熱不良、功耗過高。

• 解決方案：增加散熱片或風扇，降低輸入電壓以減少功耗。

3. 輸出短路保護失效

• 原因：保護電路損壞。

• 解決方案：更換芯片，避免長時間短路。

八、總結

L7815CV作為一款經典的線性穩壓器，憑借其高可靠性、低噪聲和易用性，在電子電路設計中占據了重要地位。通過本文的詳細解析，我們了解了其基本參數、電氣特性、功能特性、應用場景、典型電路設計、封裝與散熱、選型指南及常見問題解決方案。在實際應用中，工程師需根據具體需求合理選擇L7815CV，并設計合理的電路和散熱方案，以確保系統的穩定性和可靠性。未來，隨著電子技術的不斷發展，L7815CV及其衍生產品將繼續在工業控制、消費電子、通信設備等領域發揮重要作用。
