時間延遲繼電器在梯形圖中的接線方式取決于其類型（通電延遲型、斷電延遲型等）以及具體的控制需求，以下為你詳細介紹不同類型時間延遲繼電器在梯形圖中的常見接法及示例：

通電延遲型時間繼電器（TON）

通電延遲型時間繼電器在輸入信號接通后，經過設定的延時時間，輸出信號才會接通。

接線方式與梯形圖示例

• 接線方式：通常有輸入端（IN）、延時設定值輸入端（PT）、輸出端（Q）等。輸入端接控制信號，延時設定值輸入端用于設置延時時間，輸出端用于輸出延時后的信號。

• 梯形圖示例

• 需求：當啟動按鈕I0.0按下后，經過5秒延時，輸出繼電器Q0.0得電。

• 梯形圖代碼：

- **說明**：`LD`指令用于加載觸點信號，`TON`是通電延遲定時器指令，`=`指令用于輸出信號。當I0.0接通時，T37開始計時，5秒后T37的觸點閉合，Q0.0得電。

斷電延遲型時間繼電器（TOF）

斷電延遲型時間繼電器在輸入信號斷開后，經過設定的延時時間，輸出信號才會斷開。

接線方式與梯形圖示例

• 接線方式：同樣有輸入端（IN）、延時設定值輸入端（PT）、輸出端（Q）等。輸入端接控制信號，延時設定值輸入端設置延時時間，輸出端輸出延時后的信號。

• 梯形圖示例

• 需求：當停止按鈕I0.1按下后，輸出繼電器Q0.1保持得電5秒，5秒后斷開。

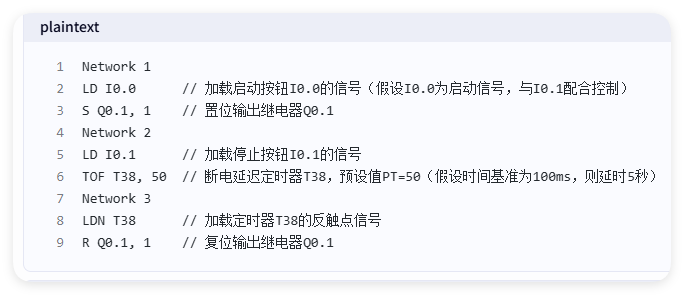

• 梯形圖代碼：

- **說明**：`S`指令用于置位輸出繼電器，使其保持得電狀態；`TOF`是斷電延遲定時器指令；`LDN`指令用于加載反觸點信號，`R`指令用于復位輸出繼電器。當I0.0按下時，Q0.1置位得電；當I0.1按下時，T38開始計時，5秒后T38的反觸點閉合，Q0.1復位斷開。

保持型通電延遲時間繼電器（TP）

保持型通電延遲時間繼電器在輸入信號接通后，經過設定的延時時間，輸出信號接通并保持一段時間，然后自動斷開。

接線方式與梯形圖示例

• 接線方式：有輸入端（IN）、延時設定值輸入端（PT）、輸出端（Q）等。輸入端接控制信號，延時設定值輸入端設置延時時間和保持時間，輸出端輸出信號。

• 梯形圖示例

• 需求：當觸發信號I0.2按下后，經過3秒延時，輸出繼電器Q0.2得電并保持2秒，然后自動斷開。

• 梯形圖代碼：

Network 1 LD I0.2      // 加載觸發信號I0.2的信號 TP T39, 30, 20 // 脈沖定時器T39，預設值PT=30（延時3秒），ET（這里用類似方式表示保持時間設定，實際可能需結合其他邏輯），假設通過定時器組合實現 Network 2 LD T39       // 加載定時器T39的觸點信號（這里簡化處理，實際可能需要更復雜邏輯判斷延時和保持時間） = Q0.2       // 輸出到Q0.2 // 實際實現保持和自動斷開可能需要更多網絡和定時器配合，以下為簡化思路的補充說明 // 可以通過兩個定時器配合，一個用于延時接通，一個用于延時斷開 Network 3（補充邏輯思路） // 假設用T40控制斷開，當T39接通后啟動T40，T40預設值為20（保持2秒） LD T39 TON T40, 20 Network 4 LDN T40 R Q0.2

- **說明**：這里使用了脈沖定時器`TP`的簡化思路，實際編程中可能需要更精確的定時器組合來實現保持和自動斷開功能。`TP`指令一般用于產生一個固定寬度的脈沖，但通過巧妙設計可以模擬保持型通電延遲時間繼電器的功能。上述代碼中，Network 1用于觸發定時器，Network 2簡化輸出，Network 3和4補充了通過兩個定時器配合實現保持和斷開的大致邏輯。

注意事項

• 時間基準：不同PLC的時間基準可能不同，常見的有1ms、10ms、100ms等。在設置延時時間時，需要根據實際的時間基準進行換算。

• 定時器資源：PLC中的定時器數量是有限的，在使用時需要注意合理分配定時器資源，避免沖突。

• 程序調試：編寫完梯形圖程序后，需要進行調試和測試，確保時間延遲繼電器的功能符合實際控制需求。
