正弦波逆變器H橋后級電路是核心部分，負責將直流電（DC）轉換為交流電（AC），其電路設計需考慮功率管選型、驅動電路、濾波電路及保護電路等。以下為典型電路圖

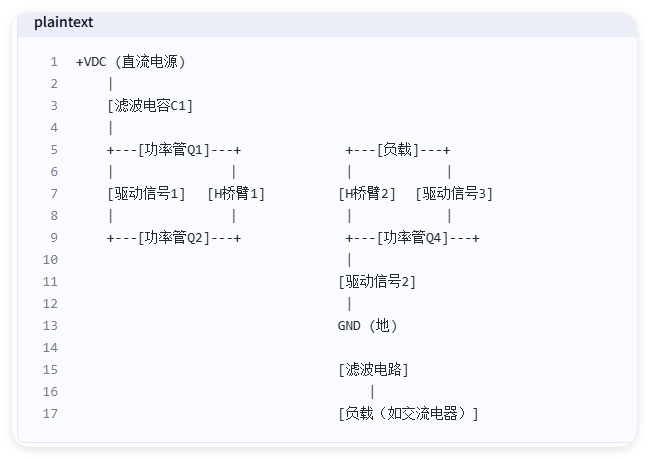

一、典型正弦波逆變器H橋后級電路圖

示例、各部分組成及工作原理的詳細說明：

說明：

• H橋結構：由四個功率管（如MOSFET或IGBT）Q1、Q2、Q3（圖中未直接標出，但與Q4構成另一橋臂）、Q4組成。

• 驅動信號：通過控制驅動信號1、2、3、4的時序，使功率管交替導通，從而在負載上產生交流電。

• 濾波電路：通常包括電感和電容，用于平滑輸出波形，減少諧波含量，得到更接近正弦波的輸出。

二、H橋后級電路各部分組成及工作原理

1. 功率管（MOSFET/IGBT）

• 作用：作為開關元件，控制電流的通斷。

• 選型：需根據逆變器的功率、電壓等級和開關頻率選擇合適的功率管。

• 工作原理：通過驅動電路提供的控制信號，使功率管在導通和截止狀態之間切換。

2. 驅動電路

• 作用：為功率管提供足夠的驅動電壓和電流，確保其可靠導通和截止。

• 組成：通常包括光耦隔離、驅動芯片、電源等。

• 工作原理：將控制信號（如PWM信號）轉換為適合功率管驅動的信號，同時實現電氣隔離，保護控制電路。

3. 濾波電路

• 作用：平滑H橋輸出的PWM波形，得到接近正弦波的交流電。

• 組成：通常包括電感（L）和電容（C）組成的LC濾波器。

• 工作原理：利用電感和電容的儲能特性，對高頻諧波進行濾波，使輸出波形更加平滑。

4. 保護電路

• 作用：保護逆變器免受過流、過壓、欠壓、過熱等故障的影響。

• 組成：可能包括電流傳感器、電壓傳感器、溫度傳感器、比較器、繼電器等。

• 工作原理：實時監測逆變器的運行狀態，當檢測到異常時，及時切斷電源或采取其他保護措施。

三、H橋后級電路工作原理詳解

1. 正半周輸出：

• 驅動信號使Q1和Q4導通，Q2和Q3截止。

• 電流從+VDC通過Q1、負載、Q4流回GND，負載上得到正半周的電壓。

2. 負半周輸出：

• 驅動信號使Q2和Q3導通，Q1和Q4截止。

• 電流從GND通過Q3、負載、Q2流回+VDC（注意電流方向與正半周相反），負載上得到負半周的電壓。

3. PWM調制：

• 通過改變驅動信號的占空比，可以控制輸出電壓的有效值。

• 結合濾波電路，可以得到平滑的正弦波輸出。

四、實際應用中的注意事項

• 功率管散熱：功率管在工作過程中會產生熱量，需采取有效的散熱措施，如加裝散熱器、風扇等。

• 電磁兼容性（EMC）：逆變器在工作過程中會產生電磁干擾，需采取濾波、屏蔽等措施，確保符合EMC標準。

• 效率優化：通過優化電路設計、選擇合適的功率管和濾波電路，可以提高逆變器的效率，減少能量損耗。
