TJA1101中文資料詳解

一、TJA1101概述

1.1 產品簡介

TJA1101是恩智浦半導體（NXP Semiconductors）推出的一款高性能、低功耗的汽車以太網物理層（PHY）收發器，專為車載網絡設計。它符合IEEE 802.3bw標準（也稱為100BASE-T1），支持單對雙絞線（STP或UTP）上的100Mbps全雙工通信。TJA1101采用先進的CMOS工藝制造，具有高集成度、低功耗和優異的電磁兼容性（EMC）性能，適用于現代汽車電子系統中的高速數據傳輸需求。

1.2 應用領域

TJA1101廣泛應用于以下領域：

• 車載信息娛樂系統：支持高清視頻、音頻和導航數據的實時傳輸。

• 高級駕駛輔助系統（ADAS）：為攝像頭、雷達和激光雷達等傳感器提供高速數據鏈路。

• 車載網絡通信：實現ECU（電子控制單元）之間的高效通信。

• 自動駕駛系統：支持車輛與外部基礎設施（V2X）之間的數據交換。

二、TJA1101技術特性

2.1 電氣特性

• 工作電壓：3.3V ±10%

• 功耗：

• 典型功耗：150mW（100Mbps全雙工）

• 睡眠模式功耗：<1mW

• 工作溫度范圍：-40°C至+125°C

• 數據速率：100Mbps（全雙工）

• 傳輸介質：單對非屏蔽雙絞線（UTP）或屏蔽雙絞線（STP）

• 傳輸距離：

• UTP：最長15米

• STP：最長40米

2.2 接口特性

• MAC接口：支持MII（媒體獨立接口）和RMII（精簡媒體獨立接口）

• 管理接口：支持SMI（串行管理接口）用于配置和監控

• LED指示：支持鏈路狀態和活動指示

2.3 功能特性

• 自動協商：支持與對端設備自動協商工作模式

• 回聲抵消：采用先進的回聲抵消技術，支持單對雙絞線上的全雙工通信

• EMC優化：內置EMC濾波器，減少電磁干擾

• ESD保護：內置ESD保護電路，提高抗靜電能力

• 睡眠和喚醒功能：支持低功耗睡眠模式和快速喚醒功能

• 線纜診斷：支持線纜開路、短路和阻抗不匹配檢測

三、TJA1101硬件設計

3.1 封裝和引腳定義

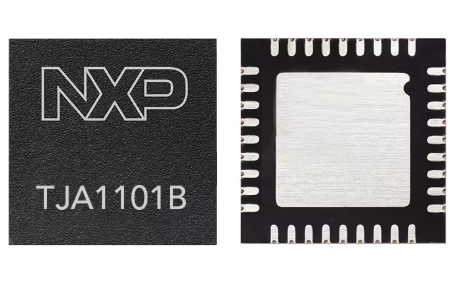

TJA1101采用HVQFN-36封裝，尺寸為6mm×6mm，引腳間距為0.5mm。以下是主要引腳的功能定義：

• 電源引腳：VDD（3.3V供電）、VSS（地）

• MAC接口引腳：TXD[0:1]（發送數據）、RXD[0:1]（接收數據）、TX_EN（發送使能）、RX_DV（接收數據有效）、CRS_DV（載波監聽/接收數據有效）、COL（沖突檢測）

• 管理接口引腳：MDC（管理數據時鐘）、MDIO（管理數據輸入/輸出）

• LED指示引腳：LED_LINK（鏈路狀態指示）、LED_ACT（活動指示）

• 其他引腳：REF_CLK（參考時鐘輸出）、INT_N（中斷輸出）、RST_N（復位輸入）

3.2 硬件設計要點

• 電源設計：

• 建議使用低噪聲LDO（低壓差線性穩壓器）為TJA1101供電，以減少電源噪聲對信號質量的影響。

• 在電源引腳附近放置去耦電容（如0.1μF和10μF），以濾除高頻噪聲。

• 時鐘設計：

• TJA1101需要25MHz或50MHz的參考時鐘，建議使用高精度晶振或時鐘發生器。

• 時鐘信號應盡量短，并遠離干擾源。

• 信號完整性：

• MII/RMII信號線應盡量等長，并避免銳角走線。

• 在信號線上串聯終端電阻（如50Ω），以減少信號反射。

• EMC設計：

• 在MDI（介質相關接口）引腳附近放置共模扼流圈（CM Choke），以抑制共模干擾。

• PCB布局時應將TJA1101靠近連接器，以減少信號傳輸路徑。

• 熱設計：

• TJA1101在工作時會產生一定的熱量，建議在PCB上留出足夠的散熱空間。

• 對于高功耗應用，可以考慮在芯片下方添加散熱焊盤或散熱片。

四、TJA1101軟件配置

4.1 初始化配置

TJA1101的初始化配置主要通過SMI接口完成。以下是典型的初始化步驟：

1. 復位TJA1101：通過RST_N引腳將芯片復位。

2. 配置MII/RMII模式：通過SMI接口寫入相應的控制寄存器，選擇MII或RMII模式。

3. 配置自動協商：啟用自動協商功能，使TJA1101能夠與對端設備自動協商工作模式。

4. 配置LED指示：設置LED_LINK和LED_ACT引腳的功能，以指示鏈路狀態和活動。

4.2 運行狀態監控

TJA1101提供了一系列狀態寄存器，用于監控芯片的運行狀態。以下是常用的監控功能：

• 鏈路狀態：通過讀取狀態寄存器，可以獲取當前鏈路是否建立。

• 錯誤檢測：支持CRC錯誤、幀錯誤等檢測功能，可通過狀態寄存器讀取。

• 溫度監控：內置溫度傳感器，可通過特定寄存器讀取芯片溫度。

4.3 睡眠和喚醒管理

TJA1101支持低功耗睡眠模式，可通過以下步驟實現：

1. 進入睡眠模式：通過SMI接口寫入控制寄存器，啟用睡眠模式。

2. 喚醒條件：TJA1101支持多種喚醒條件，如網絡活動、本地喚醒引腳觸發等。

3. 喚醒過程：當喚醒條件滿足時，TJA1101會自動退出睡眠模式，并恢復正常工作。

五、TJA1101應用案例

5.1 車載信息娛樂系統

在車載信息娛樂系統中，TJA1101用于連接高清顯示屏、音響系統和導航模塊。通過100Mbps的以太網鏈路，系統可以實現高清視頻、音頻和導航數據的實時傳輸，提升用戶體驗。

5.2 高級駕駛輔助系統（ADAS）

在ADAS系統中，TJA1101用于連接攝像頭、雷達和激光雷達等傳感器。通過高速以太網鏈路，系統可以實時傳輸傳感器數據，支持目標檢測、車道保持和自動緊急制動等功能。

5.3 車載網絡通信

在車載網絡通信中，TJA1101用于連接ECU（電子控制單元），實現車輛內部的高效通信。通過以太網鏈路，ECU之間可以快速交換數據，支持車輛狀態監控、故障診斷和遠程升級等功能。

5.4 自動駕駛系統

在自動駕駛系統中，TJA1101用于支持車輛與外部基礎設施（V2X）之間的數據交換。通過高速以太網鏈路，系統可以實時獲取交通信號、路況信息和天氣數據，提升自動駕駛的安全性和效率。

六、TJA1101與其他PHY芯片的比較

6.1 與TJA1100的比較

TJA1101是TJA1100的升級版，主要改進包括：

• 功耗更低：TJA1101的典型功耗比TJA1100降低約20%。

• EMC性能更優：TJA1101內置了更先進的EMC濾波器，抗干擾能力更強。

• 功能更豐富：TJA1101支持更多的功能，如線纜診斷、溫度監控等。

6.2 與工業以太網PHY芯片的比較

與工業以太網PHY芯片相比，TJA1101具有以下優勢：

• 專為汽車設計：TJA1101符合AEC-Q100標準，能夠在汽車環境的嚴苛條件下穩定工作。

• 低功耗：TJA1101的功耗遠低于工業以太網PHY芯片，適合汽車電子系統的低功耗需求。

• 高集成度：TJA1101集成了更多的功能模塊，減少了外部元件的數量，降低了系統成本。

七、TJA1101的測試與驗證

7.1 測試環境搭建

測試TJA1101需要搭建以下測試環境：

• 硬件平臺：包括TJA1101評估板、以太網交換機、PC等。

• 測試工具：包括網絡分析儀、示波器、信號發生器等。

• 測試軟件：包括網絡性能測試軟件、協議分析軟件等。

7.2 測試項目

以下是TJA1101的主要測試項目：

• 功能測試：驗證TJA1101的基本功能是否正常，如數據傳輸、鏈路建立等。

• 性能測試：測試TJA1101的數據傳輸速率、誤碼率、延遲等性能指標。

• EMC測試：測試TJA1101的電磁兼容性，確保其在汽車環境中的抗干擾能力。

• 環境測試：測試TJA1101在不同溫度、濕度和振動條件下的工作穩定性。

7.3 驗證方法

以下是TJA1101的驗證方法：

• 仿真驗證：通過仿真軟件模擬TJA1101的工作狀態，驗證其功能正確性。

• 硬件驗證：在實際硬件平臺上測試TJA1101的性能，確保其滿足設計要求。

• 現場驗證：在實際汽車電子系統中部署TJA1101，驗證其在真實環境中的表現。

八、TJA1101的未來發展趨勢

8.1 更高數據速率

隨著汽車電子系統對數據傳輸速率的要求不斷提高，未來TJA1101的后續產品可能會支持更高的數據速率，如1Gbps甚至更高。

8.2 更低功耗

為了滿足汽車電子系統對低功耗的需求，未來TJA1101的后續產品可能會采用更先進的低功耗設計技術，進一步降低功耗。

8.3 更高集成度

未來TJA1101的后續產品可能會集成更多的功能模塊，如網絡安全、時間同步等，以減少外部元件的數量，降低系統成本。

8.4 更廣泛的應用領域

隨著汽車智能化、網聯化的發展，TJA1101的應用領域?qū)⑦M(jìn)一步擴大，如車聯網、自動駕駛等。

九、總結

TJA1101作為一款高性能、低功耗的汽車以太網物理層收發器，具有廣泛的應用前景。它符合IEEE 802.3bw標準，支持單對雙絞線上的100Mbps全雙工通信，適用于現代汽車電子系統中的高速數據傳輸需求。通過本文的詳細介紹，讀者可以全面了解TJA1101的技術特性、硬件設計要點、軟件配置方法、應用案例等內容。未來，隨著汽車電子系統的不斷發展，TJA1101及其后續產品將在車載網絡中發揮更加重要的作用。
