74HC245引腳圖及功能詳解

一、74HC245芯片概述

74HC245是一款基于CMOS工藝的高速八位雙向總線緩沖器，廣泛應用于數字電路設計、數據通信、計算機系統、工業控制等領域。其核心功能是實現兩組八位數據總線（A端口與B端口）之間的雙向數據傳輸，并通過三態輸出控制避免信號沖突。該芯片采用低功耗設計，具備高噪聲抑制能力和高速傳輸特性，適用于TTL/CMOS電平兼容的系統。

74HC245的典型應用場景包括：

• 總線擴展：在微控制器與外部設備之間擴展數據總線。

• 電平轉換：實現不同邏輯電平（如5V與3.3V）之間的信號匹配。

• 信號驅動增強：為數碼管、LED顯示屏等大功率負載提供驅動能力。

• 電氣隔離：防止不同電路模塊之間的電氣干擾。

二、74HC245引腳圖及功能詳解

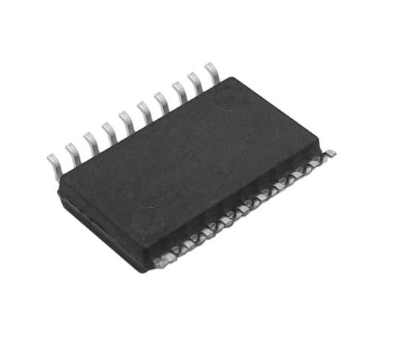

74HC245通常采用20引腳封裝（如DIP-20或SOIC-20），其引腳功能如下：

1. 電源與接地引腳

• VCC（引腳20）：芯片主電源正極，通常連接至+5V或+3.3V電源。

• GND（引腳10）：芯片接地引腳，連接至系統地。

2. 數據傳輸引腳

• A1-A8（引腳2-9）：

• 輸入/輸出端口A，用于連接第一組八位數據總線。

• 數據傳輸方向由DIR引腳控制。

• B1-B8（引腳11-18）：

• 輸入/輸出端口B，用于連接第二組八位數據總線。

• 數據傳輸方向由DIR引腳控制。

3. 控制引腳

• DIR（引腳1）：方向控制引腳。

• 高電平（DIR=1）：數據從A端口傳輸至B端口（A→B）。

• 低電平（DIR=0）：數據從B端口傳輸至A端口（B→A）。

• OE（引腳19）：輸出使能引腳。

• 低電平（OE=0）：芯片處于使能狀態，允許數據傳輸。

• 高電平（OE=1）：芯片處于高阻態，A端口與B端口之間斷開連接。

4. 未連接引腳（NC）

• 某些封裝中可能存在未連接引腳（如引腳12或引腳13），這些引腳在電路中無需連接。

三、74HC245工作原理與真值表

1. 工作原理

74HC245的核心功能是通過DIR和OE引腳控制數據傳輸方向和使能狀態：

• DIR引腳：決定數據流向。當DIR=1時，A端口為輸入，B端口為輸出；當DIR=0時，B端口為輸入，A端口為輸出。

• OE引腳：控制芯片是否工作。當OE=0時，芯片處于使能狀態，數據可雙向傳輸；當OE=1時，芯片輸出高阻態，相當于斷開連接。

2. 真值表

以下為74HC245的邏輯真值表，描述不同引腳狀態下的芯片行為：

• X表示任意電平：DIR引腳狀態在OE=1時無效，芯片始終處于高阻態。

四、74HC245核心功能與應用場景

1. 雙向數據傳輸

74HC245支持A端口與B端口之間的雙向數據傳輸，適用于需要動態切換數據流向的場景。例如：

• 微控制器與外設通信：通過DIR引腳控制數據流向，實現主機與從機之間的數據交換。

• 總線仲裁：在多設備共享總線的系統中，通過OE引腳控制總線訪問權限。

2. 電平轉換

74HC245可實現TTL電平（5V）與CMOS電平（3.3V）之間的轉換，適用于混合電壓系統。例如：

• 5V單片機與3.3V傳感器通信：通過74HC245隔離電平差異，避免信號失真。

• 高速信號傳輸：在高速數字電路中，74HC245的低輸入輸出阻抗可減少信號反射和延遲。

3. 信號驅動增強

74HC245的輸出電流能力（可達24mA）遠高于普通微控制器引腳（通常為20mA），適用于驅動大功率負載。例如：

• 數碼管驅動：通過74HC245增強驅動能力，避免數碼管閃爍或亮度不足。

• LED矩陣控制：在LED顯示屏中，74HC245可驅動多路LED，降低主控芯片負載。

4. 電氣隔離與噪聲抑制

74HC245的三態輸出特性可有效隔離不同電路模塊之間的電氣干擾。例如：

• 工業控制系統：在強電磁干擾環境中，74HC245可防止噪聲通過數據總線傳播。

• 長距離信號傳輸：通過74HC245增強信號強度，減少長距離傳輸中的信號衰減。

五、74HC245典型應用電路設計

1. 數碼管驅動電路

在數碼管顯示系統中，74HC245常用于增強單片機引腳的驅動能力。以下為典型電路設計：

• 連接方式：

• 單片機I/O口連接至74HC245的A端口（A1-A8）。

• 74HC245的B端口（B1-B8）連接至數碼管段選信號線。

• DIR引腳接高電平（A→B），OE引腳接低電平（使能芯片）。

• 限流電阻：在B端口與數碼管之間串聯100Ω電阻，限制電流并保護器件。

2. 電平轉換電路

在5V與3.3V混合電壓系統中，74HC245可實現電平匹配。以下為典型電路設計：

• 連接方式：

• 5V設備信號連接至74HC245的A端口（A1-A8）。

• 3.3V設備信號連接至74HC245的B端口（B1-B8）。

• DIR引腳根據實際需求配置為高電平或低電平。

• OE引腳接低電平（使能芯片）。

• 電源配置：VCC接5V電源，VCCB接3.3V電源，確保兩組端口工作在正確電平。

3. 總線擴展電路

在需要擴展數據總線的系統中，74HC245可實現總線隔離與驅動增強。以下為典型電路設計：

• 連接方式：

• 主設備數據總線連接至74HC245的A端口（A1-A8）。

• 從設備數據總線連接至74HC245的B端口（B1-B8）。

• DIR引腳通過主設備I/O口控制數據流向。

• OE引腳通過主設備I/O口控制總線使能狀態。

• 總線仲裁：通過OE引腳實現多設備對總線的分時訪問。

六、74HC245選型與注意事項

1. 選型指南

• 工作電壓：根據系統需求選擇支持3.3V或5V的型號。

• 封裝類型：根據PCB空間選擇DIP-20（直插）或SOIC-20（貼片）封裝。

• 溫度范圍：工業級應用需選擇支持-40℃至+85℃的型號。

2. 使用注意事項

• 電源穩定性：確保VCC與GND之間連接去耦電容（如0.1μF），減少電源噪聲。

• 信號完整性：在高速信號傳輸中，注意信號線的阻抗匹配與終端電阻配置。

• 過流保護：在驅動大功率負載時，需增加限流電阻或保險絲，防止芯片損壞。

• 靜電防護：在焊接與調試過程中，注意防靜電措施，避免ESD損傷芯片。

七、74HC245與其他類似芯片對比

1. 與74HC244對比

• 功能差異：74HC244為單向緩沖器，僅支持單向數據傳輸；74HC245為雙向緩沖器，支持雙向數據傳輸。

• 應用場景：74HC244適用于單向信號緩沖，74HC245適用于需要雙向通信的場景。

2. 與74LS245對比

• 工藝差異：74LS245基于TTL工藝，功耗較高；74HC245基于CMOS工藝，功耗更低。

• 電平兼容性：74LS245僅支持TTL電平，74HC245支持TTL/CMOS電平。

3. 與ULN2003對比

• 功能差異：ULN2003為達林頓管陣列，主要用于驅動繼電器、電磁閥等感性負載；74HC245為數字緩沖器，主要用于信號傳輸與電平轉換。

• 應用場景：ULN2003適用于高電壓、大電流驅動，74HC245適用于低電壓、高速信號處理。

八、總結

74HC245作為一款經典的八位雙向總線緩沖器，憑借其高速、低功耗、高噪聲抑制能力和三態輸出特性，在數字電路設計中占據重要地位。通過合理配置DIR與OE引腳，74HC245可實現雙向數據傳輸、電平轉換、信號驅動增強和電氣隔離等多種功能，廣泛應用于數碼管驅動、總線擴展、工業控制等領域。在實際應用中，需根據系統需求選擇合適的型號，并注意電源穩定性、信號完整性和靜電防護等問題，以確保芯片的可靠運行。
