74HC244中文詳細資料

一、概述

74HC244是一款高速CMOS邏輯芯片，屬于八路正相緩沖器/線路驅動器，具有三態輸出功能。該芯片廣泛應用于電子系統中的信號放大、隔離、總線驅動及電平轉換場景，尤其在需要增強信號驅動能力或?qū)崿F(xiàn)總線共享的系統中發揮關鍵作用。其核心特性包括非反相輸出、低功耗、寬電壓范圍（2V至6V）及三態控制功能，適用于工業控制、通信設備、計算機外設及嵌入式系統等領域。

二、芯片特性與參數

1. 基本參數

• 邏輯功能：八路正相緩沖器/線路驅動器，支持三態輸出。

• 電源電壓：2V至6V，典型工作電壓為5V。

• 輸出驅動能力：高電平輸出電流可達±7.8mA，低電平輸出電流為±7.8mA，能夠驅動多種負載。

• 傳輸延遲：在5V電壓下，典型傳輸延遲為9ns，適用于高速信號傳輸。

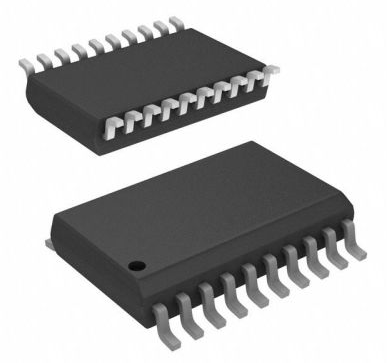

• 封裝類型：提供SOIC-20、DIP-20、TSSOP-20等多種封裝形式，滿足不同應用需求。

• 工作溫度范圍：-40℃至+125℃，適應惡劣工業環境。

2. 電氣特性

• 輸入/輸出電平：兼容CMOS和TTL電平，輸入高電平閾值為2V，低電平閾值為0.8V。

• 靜態功耗：極低，適合電池供電或低功耗設備。

• ESD保護：提供超過2000V的人體模型（HBM）靜電放電保護，增強芯片可靠性。

3. 功能特性

• 三態輸出控制：通過輸出使能端（1OE和2OE）實現輸出高阻態，便于總線共享和系統擴展。

• 非反相輸出：輸入信號與輸出信號相位一致，避免邏輯反轉導致的系統錯誤。

• 高噪聲容限：CMOS工藝確保信號傳輸?shù)姆€(wěn)定性和抗干擾能力。

三、引腳定義與功能

74HC244采用20引腳封裝，具體引腳定義如下：

1. 輸入引腳

• 1A1~1A4：第一組四位緩沖器的輸入端。

• 2A1~2A4：第二組四位緩沖器的輸入端。

2. 輸出引腳

• 1Y1~1Y4：第一組四位緩沖器的輸出端，與1A1~1A4對應。

• 2Y1~2Y4：第二組四位緩沖器的輸出端，與2A1~2A4對應。

3. 使能控制引腳

• 1OE（引腳1）：第一組緩沖器的輸出使能端，低電平有效。

• 2OE（引腳19）：第二組緩沖器的輸出使能端，低電平有效。

• 當1OE或2OE為高電平時，對應組的輸出端呈高阻態；為低電平時，輸出與輸入信號一致。

4. 電源與接地引腳

• VCC（引腳20）：電源正極，連接2V至6V電源。

• GND（引腳10）：電源地，連接系統地。

四、工作原理

74HC244內部包含兩組獨立的四位緩沖器，每組緩沖器由獨立的使能端控制。其工作原理如下：

1. 信號傳輸

• 當使能端（1OE或2OE）為低電平時，對應組的緩沖器處于導通狀態，輸入信號通過緩沖器直接傳遞到輸出端，實現信號的非反相放大。

• 當使能端為高電平時，對應組的輸出端呈高阻態，與總線或其他電路隔離，避免信號沖突。

2. 三態輸出控制

• 高阻態功能使得74HC244適用于總線共享系統，例如多設備共用同一數據總線時，通過控制使能端實現設備間的信號隔離。

• 在并口通信中，74HC244可作為隔離器，防止單片機直接連接計算機并口時因電平不匹配或電流過大導致并口損壞。

3. 典型應用場景

• 鍵盤接口擴展：將鍵盤輸入信號通過74HC244緩沖后傳輸至單片機，提高信號穩定性和驅動能力。

• 地址總線驅動：在單片機系統中，將P2口地址信號通過74HC244增強驅動能力，連接至外部存儲器或外設。

• 電平轉換：在混合電壓系統中，實現3.3V與5V信號之間的電平匹配。

五、應用電路設計

1. 基礎應用電路

• 輸入信號連接：將需要緩沖的信號連接至1A1~1A4或2A1~2A4。

• 使能端控制：通過單片機I/O口或邏輯門電路控制1OE和2OE，實現輸出狀態的動態切換。

• 輸出信號連接：將1Y1~1Y4或2Y1~2Y4連接至負載或總線。

2. 并口隔離電路

• 場景：?jiǎn)纹瑱C(jī)通過并口編程時，需防止電流倒灌損壞計算機并口。

• 電路設計：

• 將單片機I/O口連接至74HC244輸入端。

• 74HC244輸出端連接至計算機并口。

• 使能端接地，使緩沖器始終處于導通狀態。

• 電源由單片機5V電源通過二極管提供，實現電平隔離。

3. 總線共享系統

• 場景：多設備共用同一數據總線，需通過74HC244實現信號隔離。

• 電路設計：

• 每個設備配備一組74HC244緩沖器。

• 通過單片機I/O口控制各設備的使能端，實現總線訪問的仲裁。

• 輸出端連接至共享總線，輸入端連接至設備數據端口。

六、與其他芯片的對比

1. 與74HC240的對比

• 邏輯功能：74HC240為八路反相緩沖器，輸出信號與輸入信號相位相反；74HC244為正相緩沖器，輸出與輸入信號一致。

• 應用場景：74HC240適用于需要邏輯反轉的電路，74HC244適用于信號直接放大或隔離的場景。

2. 與74HC245的對比

• 傳輸方向：74HC245為八路雙向總線驅動器，支持?jǐn)?shù)據雙向傳輸；74HC244為單向緩沖器，僅支持單向傳輸。

• 控制方式：74HC245通過DIR引腳控制傳輸方向，74HC244通過使能端控制輸出狀態。

• 應用場景：74HC245適用于需要雙向數據傳輸?shù)南到y(tǒng)，74HC244適用于單向信號放大或隔離。

3. 與74HC573的對比

• 功能差異：74HC573為八路透明鎖存器，具備數據鎖存功能；74HC244為純緩沖器，無鎖存能力。

• 應用場景：74HC573適用于需要數據保持的場景，74HC244適用于實時信號傳輸。

七、選型與使用注意事項

1. 選型建議

• 封裝類型：根據PCB布局和焊接工藝選擇SOIC、DIP或TSSOP封裝。

• 工作電壓：確認系統電源電壓是否在2V至6V范圍內。

• 溫度范圍：根據應用環境選擇工業級（-40℃至+125℃）或商業級（0℃至+70℃）芯片。

2. 使用注意事項

• 電源穩定性：確保VCC電壓穩定，避免因電壓波動導致芯片工作異常。

• 使能端控制：合理設計使能端控制邏輯，避免輸出端長時間處于高阻態導致信號不穩定。

• 負載匹配：根據輸出驅動能力選擇合適的負載，避免過載導致芯片損壞。

• ESD防護：在焊接和測試過程中注意防靜電，避免靜電擊穿芯片。

八、常見問題與解決方案

1. 輸出信號異常

• 可能原因：使能端控制邏輯錯誤、電源電壓不穩定、輸入信號超出范圍。

• 解決方案：檢查使能端電平狀態、測量電源電壓、確認輸入信號電平是否在0.8V至2V之間。

2. 芯片發熱嚴重

• 可能原因：負載過重、電源電壓過高、散熱不良。

• 解決方案：減小負載電流、降低電源電壓、增加散熱措施。

3. 三態功能失效

• 可能原因：使能端懸空、芯片損壞。

• 解決方案：確保使能端通過上拉或下拉電阻接至有效電平，更換芯片測試。

九、總結

74HC244作為一款經典的八路正相緩沖器/線路驅動器，憑借其三態輸出、低功耗、寬電壓范圍及高可靠性，在電子系統中具有廣泛應用。無論是信號放大、隔離還是總線驅動，74HC244均能提供穩定可靠的解決方案。通過合理設計應用電路和注意使用細節，可充分發揮其性能優勢，滿足復雜系統的需求。
