74HC245功能深度解析

一、74HC245芯片概述

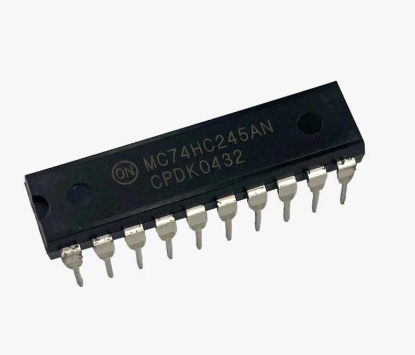

74HC245是一款基于高速CMOS技術的雙向總線緩沖器芯片，屬于74HC系列邏輯器件。其核心功能是實現兩組8位數據總線（A端口與B端口）之間的雙向數據傳輸，并具備三態輸出控制能力。該芯片采用20引腳封裝（常見DIP20、SOP20等），工作電壓范圍為3.0V至5.5V，兼容TTL電平標準，具有低功耗、高驅動能力和抗干擾能力強的特點。在數字電路設計中，74HC245常用于解決總線負載能力不足、電平不匹配或信號隔離等問題，廣泛應用于微控制器系統、計算機外設、工業控制及通信設備等領域。

二、74HC245核心功能詳解

1. 雙向數據傳輸功能

74HC245的核心功能是通過DIR（方向控制）引腳實現數據傳輸方向的動態切換。當DIR引腳為高電平時，數據從A端口流向B端口（A→B模式）；當DIR引腳為低電平時，數據從B端口流向A端口（B→A模式）。這種雙向傳輸能力使其適用于需要靈活數據流向的場景，例如：

• 總線擴展：在微控制器與外部設備之間擴展數據總線時，74HC245可作為雙向緩沖器，平衡兩端負載。

• 通信接口：在UART、SPI等通信協議中，74HC245可實現主從設備間的數據交換。

• 信號調理：當A端口與B端口連接不同電平標準的設備時，74HC245可完成電平轉換。

2. 三態輸出控制

74HC245的輸出端通過OE（輸出使能）引腳實現三態控制：

• OE=低電平：輸出端處于有效狀態，根據DIR引腳的方向傳輸數據。

• OE=高電平：輸出端進入高阻態，相當于與總線斷開連接，避免對其他設備產生干擾。
  三態輸出的設計使得74HC245可級聯使用，例如在多設備共享總線的系統中，通過控制不同芯片的OE引腳實現分時訪問。

3. 總線隔離與驅動增強

74HC245可作為總線隔離器，防止總線上的噪聲或短路影響核心電路。其高驅動能力（單端口最大輸出電流±25mA）可顯著提升總線負載能力，例如：

• 驅動數碼管：在共陰極數碼管應用中，74HC245可提供足夠的電流驅動多個數碼管段選信號。

• 長距離傳輸：在信號傳輸距離較遠時，74HC245可補償信號衰減，確保數據完整性。

• 多設備連接：當多個設備掛載在總線上時，74HC245可緩沖信號，避免因負載過大導致信號失真。

4. 電平轉換功能

74HC245的輸入/輸出電平兼容TTL和CMOS標準，可實現不同邏輯電平間的轉換。例如：

• 5V→3.3V轉換：當A端口連接5V設備、B端口連接3.3V設備時，74HC245可自動適配電平。

• 反向邏輯兼容：在需要反向電平的場景中，可通過DIR引腳控制數據流向，間接實現邏輯反轉。

5. 抗干擾與保護設計

74HC245內置ESD（靜電放電）保護電路，可承受超過2000V的人體模型（HBM）靜電沖擊。此外，其CMOS工藝設計具有低輸入電流（通常為1μA）和高輸入阻抗（約10MΩ），進一步提升了抗干擾能力。

三、74HC245引腳功能與工作模式

1. 引腳定義與功能

2. 工作模式分析

• 模式1：A→B單向傳輸
  DIR=高電平，OE=低電平。A端口數據通過芯片傳輸至B端口，適用于從主設備讀取數據的場景。

• 模式2：B→A單向傳輸
  DIR=低電平，OE=低電平。B端口數據通過芯片傳輸至A端口，適用于向主設備寫入數據的場景。

• 模式3：高阻態隔離
  OE=高電平。輸出端進入高阻態，A端口與B端口物理隔離，適用于多設備分時訪問總線的場景。

3. 典型應用電路

• 數碼管驅動電路：
  DIR接高電平，OE接單片機IO口，A端口連接單片機數據總線，B端口連接數碼管段選信號。通過控制OE引腳實現數碼管的動態掃描。

• 總線擴展電路：
  兩片74HC245級聯，DIR引腳分別接高/低電平，OE引腳通過譯碼器控制。實現16位數據總線的擴展。

• 電平轉換電路：
  A端口接5V設備，B端口接3.3V設備，DIR引腳根據需求配置。實現跨電平設備間的通信。

四、74HC245應用場景與案例分析

1. 微控制器系統設計

在51單片機等資源受限的微控制器中，74HC245常用于：

• 擴展IO口：通過級聯多片74HC245，將有限的IO口擴展為多路數據總線。

• 驅動大功率負載：例如驅動繼電器、LED矩陣等，避免單片機IO口過載。

• 隔離敏感電路：在模擬信號與數字信號混合的系統中，74HC245可隔離噪聲干擾。

2. 工業控制系統

在PLC、HMI等工業設備中，74HC245用于：

• 總線緩沖：在CAN總線、RS485總線等通信接口中，緩沖信號以適應長距離傳輸。

• 多設備通信：通過DIR和OE引腳控制，實現主站與多個從站間的分時通信。

• 故障隔離：當某個從站出現短路時，74HC245可切斷其與總線的連接，避免影響其他設備。

3. 通信設備設計

在路由器、交換機等網絡設備中，74HC245用于：

• 信號調理：在PHY芯片與MAC芯片之間，緩沖高速信號以減少抖動。

• 電平匹配：在3.3V與1.8V電平標準的芯片間實現無縫連接。

• 熱插拔保護：在板卡熱插拔時，74HC245可避免總線浮空導致的信號沖突。

4. 消費電子產品

在液晶顯示屏、打印機等設備中，74HC245用于：

• 并行接口驅動：增強并行數據總線的驅動能力，支持高速數據傳輸。

• 接口擴展：通過級聯實現多路并行接口的擴展，例如連接多個傳感器。

• 降低成本：用一片74HC245替代多個分立元件，簡化電路設計并降低BOM成本。

五、74HC245與其他芯片的對比

1. 與74HC244的對比

• 74HC244：?jiǎn)蜗蚓彌_器，僅支持A→B單向傳輸，適用于單向數據流場景。

• 74HC245：雙向緩沖器，支持A?B雙向傳輸，靈活性更高。

• 選擇建議：若數據流方向固定，可選74HC244；若需動態切換方向，則選74HC245。

2. 與74HC573的對比

• 74HC573：8位鎖存器，具有數據鎖存功能，適用于需要保持輸出狀態的場景。

• 74HC245：無鎖存功能，專注于數據緩沖與傳輸。

• 選擇建議：若需鎖存數據，可選74HC573；若需高速傳輸，則選74HC245。

3. 與74HC138的對比

• 74HC138：3-8線譯碼器，用于地址譯碼或IO擴展。

• 74HC245：總線緩沖器，用于數據傳輸與隔離。

• 選擇建議：若需地址譯碼，可選74HC138；若需總線緩沖，則選74HC245。

六、74HC245的選型與使用注意事項

1. 選型指南

• 封裝類型：根據PCB空間選擇DIP20（直插）或SOP20（貼片）封裝。

• 工作電壓：確認系統電壓是否在3.0V-5.5V范圍內。

• 驅動能力：根據負載電流需求選擇芯片，74HC245單端口最大輸出電流±25mA。

• 溫度范圍：工業級芯片支持-40℃至+85℃，消費級芯片支持0℃至+70℃。

2. 設計注意事項

• 電源濾波：在VCC引腳附近添加0.1μF去耦電容，減少電源噪聲。

• 信號完整性：高速信號線需保持等長、等寬，避免反射與串?dāng)_。

• 熱設計：多片級聯時需考慮散熱，避免芯片過熱導致性能下降。

• ESD防護：在輸入/輸出端添加TVS二極管，提升抗靜電能力。

3. 常見問題與解決方案

• 問題1：數據傳輸錯誤
  原因：DIR或OE引腳配置錯誤，或總線負載過大。
  解決方案：檢查引腳電平，確認總線負載不超過芯片驅動能力。

• 問題2：芯片發熱嚴重
  原因：輸出端短路，或工作電壓過高。
  解決方案：檢查電路連接，降低工作電壓至推薦范圍。

• 問題3：通信不穩定
  原因：未添加去耦電容，或信號線過長。
  解決方案：在電源端添加電容，縮短信號線長度或添加驅動器。

七、74HC245的未來發展趨勢

1. 集成化與小型化

隨著電子設備向高密度、小型化發展，74HC245的封裝尺寸將進一步縮小，例如采用QFN、WLCSP等新型封裝。

2. 低功耗與高速化

未來芯片將采用更先進的CMOS工藝，降低功耗并提升傳輸速率，滿足物聯網、5G等應用需求。

3. 功能擴展

在保持基本功能的同時，可能集成更多保護電路（如過流保護、短路保護），或增加可編程功能（如通過I2C配置DIR/OE引腳）。

4. 應用領域拓展

隨著新能源汽車、工業4.0等領域的興起，74HC245將在電機驅動、傳感器網絡等場景中發揮更大作用。

八、總結

74HC245作為一款經典的雙向總線緩沖器芯片，憑借其靈活的數據傳輸能力、高驅動強度和抗干擾設計，在數字電路設計中占據重要地位。從微控制器系統到工業控制設備，從通信接口到消費電子產品，74HC245均展現出強大的適應性與可靠性。未來，隨著技術的不斷進步，74HC245將繼續向集成化、低功耗和高速化方向發展，為電子工程師提供更高效、更靈活的解決方案。
