74LS273中文資料詳解
一、74LS273芯片概述
1.1 芯片簡介
74LS273是一種8位數據/地址鎖存器,屬于D型觸發器集成電路。它具有8個獨立的數據輸入端(1D~8D)和8個數據輸出端(1Q~8Q),通過上升沿時鐘信號捕捉數據,并在需要時輸出。該芯片常用于數字邏輯電路中,實現數據的暫存、移位寄存器的構建以及序列生成等功能。74LS273以其高速切換能力和低功耗特性,廣泛應用于微處理器、微控制器系統中,作為接口電路、緩沖存儲器、計數器和序列發生器的一部分。

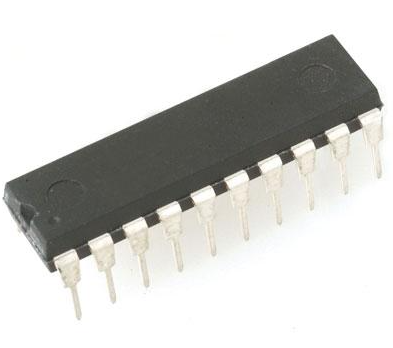

1.2 芯片封裝與引腳功能
74LS273采用20引腳封裝,各引腳功能如下:
1腳(CLR):復位端,低電平有效。當1腳為低電平時,所有輸出端(Q0~Q7)被強制置為低電平,實現異步清除功能。
11腳(CLK):鎖存控制端,高電平有效,上升沿觸發。當11腳檢測到上升沿時,立即鎖存輸入端(D0~D7)的電平狀態,并輸出到對應的輸出端(Q0~Q7)。
1D~8D:數據輸入端,用于接收外部數據。
1Q~8Q:數據輸出端,用于輸出鎖存后的數據。
1.3 芯片特性
高速切換能力:74LS273具有快速的響應速度,能夠滿足高頻操作的需求。
低功耗特性:在保持高性能的同時,芯片功耗較低,適合長時間運行的數字系統。
異步清除功能:通過1腳(CLR)實現異步清除,方便系統復位和初始化。
緩沖時鐘輸入:時鐘輸入端具有緩沖功能,提高了信號的穩定性和抗干擾能力。
二、74LS273工作原理
2.1 復位狀態
當1腳(CLR)為低電平時,無論時鐘信號如何變化,所有輸出端(Q0~Q7)均被強制置為低電平。這種異步清除功能使得芯片在初始化或復位時能夠快速進入已知狀態。
2.2 鎖存狀態
當1腳(CLR)為高電平時,芯片進入鎖存狀態。此時,11腳(CLK)作為鎖存控制端,檢測上升沿信號。當CLK檢測到上升沿時,立即鎖存輸入端(D0~D7)的電平狀態,并輸出到對應的輸出端(Q0~Q7)。這種上升沿觸發的鎖存機制確保了數據的準確性和穩定性。
2.3 數據保持
在鎖存狀態下,只要CLK保持高電平或低電平不變,輸入端(D0~D7)的變化不會影響輸出端(Q0~Q7)的狀態。只有當CLK再次檢測到上升沿時,輸出端才會更新為新的輸入值。這種數據保持特性使得74LS273非常適合用于需要暫時存儲數據的場合。
三、74LS273應用電路
3.1 8位LED顯示電路
74LS273常用于驅動8位LED顯示電路。通過將8個LED的陰極或陽極分別連接到74LS273的輸出端(Q0~Q7),并通過限流電阻連接到電源或地,可以實現LED的亮滅控制。通過控制輸入端(D0~D7)的電平狀態,可以靈活地控制LED的顯示模式。
3.2 數碼管顯示電路
在數碼管顯示電路中,74LS273常用于鎖存段碼數據。通過將數碼管的段碼線連接到74LS273的輸出端(Q0~Q7),并通過片選信號控制鎖存時刻,可以實現數碼管的穩定顯示。結合譯碼器(如74LS47)使用,可以方便地實現數字的顯示。
3.3 端口擴展電路
在單片機系統中,74LS273常用于端口擴展。通過將單片機的I/O口與74LS273的輸入端(D0~D7)相連,并通過控制信號控制鎖存時刻,可以實現I/O口的擴展。這種擴展方式簡單易行,且成本較低,非常適合用于需要大量I/O口的場合。
3.4 遙控搶答器電路
在遙控搶答器電路中,74LS273用于鎖存接收到的遙控編碼數據。當接收器接收到遙控發射器的信號后,將編碼數據輸入到74LS273的輸入端(D0~D7),并通過上升沿信號觸發鎖存。譯碼器將鎖存后的BCD碼數據信號譯碼后在LED上顯示。若要再次搶答,則需通過清零信號清除鎖存數據,準備下一次搶答。
四、74LS273與其他芯片的區別與配合
4.1 與74LS373的區別
74LS373是一種三態輸出的八D透明鎖存器,具有54個引腳(包括8個數據輸入端、8個數據輸出端和3個控制引腳)。與74LS273相比,74LS373增加了三態允許控制端(OE)和鎖存允許端(LE),使得輸出端可以呈現高阻態,從而方便地實現總線的驅動和隔離。而74LS273則更注重于數據的鎖存和保持功能。
4.2 與74LS244的區別
74LS244是一種8位緩沖器,具有數據存儲功能但沒有鎖存功能。它通過輸出控制信號(G)控制輸出的有效性,而不自帶時鐘輸入。因此,74LS244不能同步地更新數據。與74LS273相比,74LS244更適合用于需要緩沖和輸出控制的場合,而74LS273則更適合用于需要數據鎖存和保持的場合。
4.3 與其他芯片的配合使用
在數字電路設計中,74LS273常與其他芯片配合使用以實現更復雜的功能。例如,在數碼管顯示電路中,74LS273可以與譯碼器(如74LS47)配合使用以實現數字的顯示;在端口擴展電路中,74LS273可以與單片機配合使用以實現I/O口的擴展;在遙控搶答器電路中,74LS273可以與接收器配合使用以實現遙控編碼數據的鎖存和顯示。
五、74LS273在數字電路設計中的應用技巧
5.1 穩定電源設計
在數字電路設計中,穩定電源是確保芯片正常工作的關鍵。對于74LS273而言,應設計穩定的電源管理策略,并采用濾波技術減少電源噪聲的影響。例如,可以在電源輸入端添加去耦電容以濾除高頻噪聲,并在電源輸出端添加穩壓電路以確保輸出電壓的穩定性。
5.2 信號完整性分析
信號完整性是數字電路設計中需要重點關注的問題之一。對于74LS273而言,應分析信號反射、傳輸線理論、串擾和終端匹配等問題,以確保信號的穩定傳輸。例如,可以通過合理設計PCB布局布線、采用終端匹配電阻等方式來減少信號反射和串擾的影響。
5.3 高速信號處理
在高速信號處理中,74LS273的時序特性和穩定性尤為重要。應關注高速信號的設計要點和PCB布局布線技巧,以確保信號的準確性和穩定性。例如,可以通過優化時鐘信號的布線、減少信號延遲等方式來提高高速信號的處理能力。
5.4 電路優化與故障診斷
在數字電路設計中,電路優化和故障診斷是不可或缺的環節。對于74LS273而言,應關注減少信號延遲的策略、功耗與散熱優化等問題,并通過通用故障檢測流程和常見問題的解決方案來確保電路的穩定性和可靠性。例如,可以通過合理選擇芯片型號、優化電路布局布線等方式來減少信號延遲和功耗;同時,應建立完善的故障診斷流程和解決方案庫,以便在出現故障時能夠迅速定位并解決問題。
六、74LS273的應用案例分析
6.1 8位LED顯示電路案例
在某項目中,需要設計一個8位LED顯示電路以顯示不同的狀態信息。通過采用74LS273作為鎖存器,將8個LED的陰極分別連接到74LS273的輸出端(Q0~Q7),并通過限流電阻連接到地。通過控制輸入端(D0~D7)的電平狀態,可以靈活地控制LED的亮滅模式。實驗結果表明,該電路能夠穩定地顯示不同的狀態信息,且具有良好的抗干擾能力。
6.2 數碼管顯示電路案例
在某電子鐘設計中,需要采用數碼管顯示時間信息。通過采用74LS273作為段碼鎖存器,將數碼管的段碼線連接到74LS273的輸出端(Q0~Q7),并通過片選信號控制鎖存時刻。結合譯碼器(如74LS48)使用,實現了數字的穩定顯示。實驗結果表明,該電路能夠準確地顯示時間信息,且具有良好的顯示效果和穩定性。
6.3 端口擴展電路案例
在某單片機系統中,需要擴展I/O口以連接更多的外部設備。通過采用74LS273作為端口擴展器,將單片機的I/O口與74LS273的輸入端(D0~D7)相連,并通過控制信號控制鎖存時刻。實驗結果表明,該電路能夠成功地擴展I/O口,并實現了與外部設備的穩定通信。
6.4 遙控搶答器電路案例
在某遙控搶答器設計中,需要鎖存接收到的遙控編碼數據以實現搶答功能。通過采用74LS273作為鎖存器,將接收器接收到的遙控編碼數據輸入到74LS273的輸入端(D0~D7),并通過上升沿信號觸發鎖存。譯碼器將鎖存后的BCD碼數據信號譯碼后在LED上顯示。實驗結果表明,該電路能夠準確地鎖存遙控編碼數據,并實現了搶答功能的穩定運行。
七、74LS273的選購與使用注意事項
7.1 選購建議
在選購74LS273時,應關注芯片的封裝形式、引腳排列、電氣參數以及生產廠家等信息。建議選擇知名品牌和生產廠家的產品,以確保芯片的質量和性能。同時,應根據具體應用場景選擇合適的封裝形式和引腳排列方式。
7.2 使用注意事項
在使用74LS273時,應嚴格遵守芯片的電氣參數和使用規范。例如,應確保輸入電壓和電流在芯片規定的范圍內;應避免過高的溫度和濕度對芯片造成損害;應正確連接芯片的引腳以避免短路或開路等問題。此外,在使用過程中還應定期檢查芯片的工作狀態和性能表現,以確保其穩定性和可靠性。
八、結論與展望
8.1 結論
74LS273作為一種通用的8位正邊沿觸發D型觸發器集成電路,在數字電路設計中具有廣泛的應用前景。通過深入了解其工作原理、引腳功能、應用電路以及與其他芯片的區別與配合使用等方面的知識,可以更好地掌握和運用這一經典數字芯片。同時,在數字電路設計中還應關注穩定電源設計、信號完整性分析、高速信號處理以及電路優化與故障診斷等方面的技巧和方法,以確保電路的穩定性和可靠性。
8.2 展望
隨著數字技術的不斷發展和應用領域的不斷拓展,74LS273等經典數字芯片的應用前景將更加廣闊。未來,可以進一步探索74LS273在更復雜數字電路系統中的應用潛力,并結合新技術和新方法進行優化和創新。例如,可以研究如何將74LS273與FPGA、DSP等現代數字信號處理技術相結合,以實現更高效、更靈活的數字電路系統設計。同時,還可以關注新型數字芯片的發展動態和技術趨勢,為數字電路設計的未來發展提供有力支持。
