NE5532高性能低噪聲雙運算放大器中文資料詳解

一、NE5532概述

NE5532是一款高性能低噪聲雙運算放大器（雙運放）集成電路，由美國國家半導體公司（National Semiconductor）首次研制推出，后被德州儀器（TI）等廠商延續生產。該器件采用雙通道設計，內置頻率補償電路，無需外接補償元件即可穩定工作。其核心優勢在于極低的輸入噪聲電壓（典型值5nV/√Hz）、高輸出驅動能力（600Ω負載下10V有效值輸出）、寬電源電壓范圍（±3V至±22V）以及高單位增益帶寬（10MHz），這些特性使其成為音頻放大、信號調理、儀器儀表等領域的理想選擇。上世紀九十年代初，NE5532因卓越的音頻性能被音響發燒友譽為“運放之皇”，至今仍是專業音頻設備中的經典組件。

二、技術參數與特性

1. 電氣參數

• 輸入噪聲電壓：1kHz時典型值5nV/√Hz，30kHz時8nV/√Hz，顯著優于標準運放（如LM358的10nV/√Hz）。

• 直流電壓增益：典型值100dB（100,000倍），支持高精度信號放大。

• 輸出驅動能力：600Ω負載下輸出擺幅±13V（±15V供電時），峰值電流38mA。

• 帶寬與轉換速率：單位增益帶寬10MHz，轉換速率9V/μs，適合高速信號處理。

• 共模抑制比（CMRR）：典型值100dB，有效抑制共模干擾。

• 電源抑制比（PSRR）：典型值100μV/V，降低電源噪聲對信號的影響。

2. 封裝與引腳定義

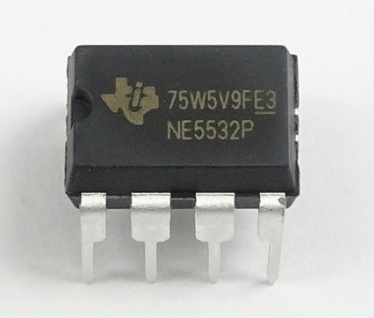

NE5532提供DIP-8和SOIC-8兩種封裝形式，引腳功能如下：

• 1號腳（非反相輸入端）：接收正極性差分輸入信號。

• 2號腳（反相輸入端）：接收負極性差分輸入信號。

• 3號腳（負電源）：通常接地（單電源供電時）。

• 4號腳（輸出A）：第一通道輸出端。

• 5號腳（正電源）：連接正電源（±5V至±22V）。

• 6號腳（輸出B）：第二通道輸出端。

• 7號腳（補償網絡）：內部未使用，需懸空。

• 8號腳（補償網絡）：內部未使用，需懸空。

3. 極限參數

• 電源電壓：±22V（絕對最大值）。

• 差分輸入電壓：±0.5V（避免過壓損壞）。

• 工作溫度范圍：0℃至70℃（商業級）。

• 存儲溫度范圍：-65℃至+150℃。

• 最大功耗：1200mW（25℃環境溫度下）。

三、內部結構與工作原理

NE5532的內部電路由兩個獨立的運放單元組成，每個單元包含輸入級、電壓增益級和輸出級。輸入級采用差分放大電路，實現高共模抑制比；電壓增益級通過多級放大實現高直流增益；輸出級采用推挽結構，提供低輸出阻抗和高驅動能力。內部頻率補償網絡確保在單位增益（增益=1）條件下穩定工作，避免自激振蕩。

四、典型應用電路

1. 音頻前置放大器

NE5532在音頻前置放大器中應用廣泛，其低噪聲特性可顯著提升信噪比。典型電路中，輸入信號通過耦合電容進入非反相輸入端，反相輸入端通過反饋電阻接地，形成電壓跟隨器或反相放大器配置。輸出端連接音量控制電位器，驅動后級功率放大器。

2. 有源濾波器

利用NE5532的高帶寬和低失真特性，可設計二階有源低通濾波器。例如，在Sallen-Key拓撲結構中，運放與電阻、電容組成濾波網絡，截止頻率可通過調整元件值精確控制。此類濾波器適用于音頻均衡器、交叉網絡等場景。

3. 儀器儀表放大器

在測量系統中，NE5532可構成高精度儀表放大器。通過差分輸入和共模抑制能力，有效抑制共模干擾（如工頻噪聲）。典型電路中，兩個運放單元組成對稱輸入級，第三級運放實現增益調節和輸出緩沖。

4. 電壓抬升電路

當傳感器輸出信號范圍（如±50mV）與模數轉換器（ADC）輸入范圍（0-5V）不匹配時，NE5532可通過反相放大器配置實現信號抬升。例如，增益設為10，輸出電壓范圍擴展至±500mV，再通過偏置電路將信號中心電壓抬升至2.5V，滿足ADC輸入要求。

五、應用實例與產品案例

1. 家庭音響系統

在高端音響設備中，NE5532常用于前置放大器和均衡器電路。其溫暖的中頻表現和低失真特性可顯著提升音質，尤其在人聲和弦樂重放中表現突出。

2. 數字藍牙功放

在藍牙音頻接收器中，NE5532作為I2S解碼后的模擬信號放大器，驅動耳機或揚聲器。其低噪聲特性可減少背景噪聲，提升動態范圍。

3. 電子樂器效果器

在電吉他效果器中，NE5532可實現失真、混響、壓縮等效果。其高帶寬特性可保留高頻細節，避免音色失真。

4. 無線音頻傳輸系統

在無線麥克風和耳機中，NE5532用于放大微弱音頻信號，提升傳輸距離和抗干擾能力。其低功耗特性適合電池供電設備。

六、調試與優化技巧

1. 電源去耦

為降低電源噪聲對運放的影響，建議在正負電源引腳附近并聯0.1μF陶瓷電容和10μF電解電容，形成高頻和低頻去耦網絡。

2. 輸入偏置電流補償

當輸入電阻較大時，可通過在反相輸入端串聯電阻平衡輸入偏置電流，減少輸出直流偏移。

3. 增益帶寬優化

在高增益應用中，需注意增益帶寬積（GBW）的限制。例如，增益為10時，帶寬將降至1MHz，需確保信號頻率不超過此范圍。

4. 輸出過載保護

為避免輸出級損壞，可在輸出端串聯限流電阻或并聯穩壓二極管，限制最大輸出電流和電壓。

七、替代型號與兼容性

1. NE5532A

NE5532A為NE5532的改進版，噪聲性能更優（典型值4.5nV/√Hz），適合對噪聲敏感的應用。

2. N5532

深圳市永阜康科技有限公司推出的N5532完全兼容NE5532，音質表現相當，適合替代需求。

3. LM4562

TI的LM4562為超低噪聲運放（0.8nV/√Hz），但價格較高，適合高端音頻設備。

4. OPA2134

Burr-Brown的OPA2134為音頻專用運放，失真更低（0.00008%），但帶寬較窄（8MHz）。

八、常見問題與解決方案

1. 輸出直流偏移

可能原因：輸入偏置電流不平衡、反饋電阻不匹配。解決方案：調整反饋電阻值或增加輸入偏置電流補償電路。

2. 高頻振蕩

可能原因：布局不合理導致寄生電容過大、電源去耦不足。解決方案：優化PCB布線、增加去耦電容。

3. 噪聲過大

可能原因：電源噪聲耦合、輸入電阻熱噪聲。解決方案：加強電源去耦、降低輸入電阻值。

4. 帶寬不足

可能原因：增益過高、反饋電容過大。解決方案：降低增益、減小反饋電容值。

九、未來發展趨勢

隨著音頻技術向高分辨率、低噪聲方向發展，NE5532的替代型號（如TI的OPA1612、ADI的AD8397）在噪聲性能和帶寬上進一步提升。然而，NE5532憑借其經典設計和成本優勢，仍將在中低端音頻設備、教育實驗和DIY項目中保持長期應用價值。未來，集成更多功能（如數字控制接口）的雙運放芯片可能成為趨勢，但NE5532的經典地位難以撼動。

十、總結

NE5532作為一款經典的雙運算放大器，憑借其低噪聲、高增益、寬電源電壓范圍和內部補償特性，在音頻放大、信號調理、儀器儀表等領域展現出卓越性能。從上世紀九十年代的“運放之皇”到如今的廣泛應用，NE5532始終是工程師和音頻愛好者的首選組件之一。通過深入理解其技術參數、應用電路和調試技巧，用戶可充分發揮其潛力，設計出高性能、低噪聲的電子系統。
