2N3773功率管參數深度解析

一、2N3773功率管概述

2N3773是一款經典的NPN型大功率晶體管，廣泛應用于高功率音頻放大、電源開關電路、電機驅動、逆變器以及工業控制等領域。其核心優勢在于高電壓、大電流承載能力以及良好的熱穩定性，使其成為大功率電路設計的關鍵元件。本文將從電氣參數、熱特性、封裝形式、應用場景等多個維度對2N3773進行全面解析，并結合實際案例說明其設計要點。

二、核心電氣參數詳解

1. 電壓與電流參數

• 集電極-發射極擊穿電壓（VCEO）：140V（典型值）
  該參數定義了晶體管在基極開路時集電極與發射極之間的最大耐壓能力。實際應用中需確保電路工作電壓低于此值，并留有足夠的安全裕量（通常為額定值的70%~80%）。

• 集電極-基極擊穿電壓（VCBO）：160V（典型值）
  反映了基極開路時集電極與基極間的耐壓能力，通常高于VCEO，但設計中仍需避免反向偏置電壓過高導致?lián)舸?/span>

• 發射極-基極擊穿電壓（VEBO）：7V（典型值）
  該參數限制了發射極與基極間的反向電壓，需注意避免基極驅動電路產生過高反向電壓。

• 集電極連續電流（IC）：16A（典型值）
  定義了晶體管在25℃環境溫度下可長期承受的最大集電極電流。實際應用中需結合散熱設計確定安全工作區。

• 集電極峰值電流（ICM）：30A（典型值）
  表示晶體管在短時間（如脈沖）內可承受的最大電流，適用于瞬態高負載場景，但需避免長時間工作于該狀態。

2. 功率與增益參數

• 總耗散功率（PD）：150W（25℃環境溫度，TO-3封裝）
  該參數受封裝熱阻和散熱條件限制。在高溫環境下需降額使用，例如在100℃時功率耗散能力可能降至50W以下。

• 直流電流增益（hFE）：15~80（IC=8A，VCE=4V）
  增益范圍較寬，需根據具體電路選擇合適批次或通過負反饋穩定增益。低增益時驅動電流需求較大，高增益時可能增加熱失控風險。

• 飽和壓降（VCE(sat)）：1.4V（IC=8A，IB=0.8A）
  低飽和壓降有助于降低導通損耗，但需注意驅動電流與基極電阻的匹配設計。

3. 溫度與頻率參數

• 工作溫度范圍（TJ）：-65℃~200℃
  結溫上限高達200℃，但需通過強制散熱將實際結溫控制在安全范圍內（通常低于150℃）。

• 熱阻（RθJC）：1.17℃/W（TO-3封裝）
  熱阻值決定了結溫與環境溫度的關系。例如，當耗散功率為50W時，結溫升約為58.5℃。

• 特征頻率（fT）：未明確標注（典型值約1~5MHz）
  作為功率管，2N3773并非為高頻設計，其高頻響應能力有限，需避免在MHz級開關電路中使用。

三、封裝與熱設計

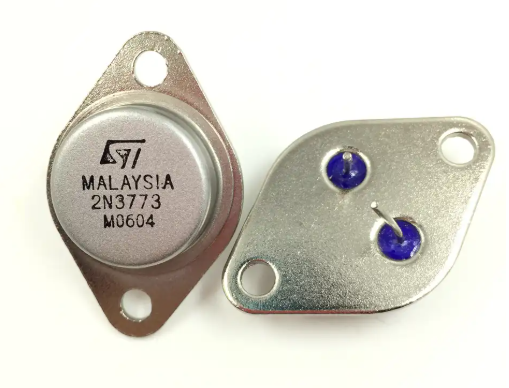

1. 封裝形式（TO-3）

• 結構特點：金屬外殼封裝，集電極通過外殼散熱，基極與發射極通過引腳引出。

• 優勢：

• 高熱導率金屬外殼可快速傳導熱量；

• 引腳機械強度高，適用于大電流場景；

• 封裝體積大，可容納更大尺寸的芯片。

• 局限性：

• 體積較大，不適用于高密度PCB設計；

• 需額外絕緣措施（如云母片+硅脂）以避免與散熱器短路。

2. 熱設計關鍵點

• 散熱器選型：

• 根據功率耗散計算所需散熱面積，例如在50W功耗下，若目標結溫為125℃，環境溫度為40℃，則需散熱器熱阻小于：

• 推薦使用帶鰭片的鋁型材散熱器，并配合風扇強制對流。

• 絕緣與導熱：

• 使用高導熱系數的硅脂（如2.0W/m·K）填充晶體管與散熱器間隙；

• 云母片或陶瓷墊片需具備高擊穿電壓（>500V）以避免高壓擊穿。

• PCB布局：

• 集電極引腳需盡可能短且寬，以降低寄生電感；

• 發射極與基極引腳周圍避免放置高頻信號線，減少耦合干擾。

四、典型應用電路分析

1. 高功率音頻放大器

• 電路結構：

• 2N3773作為末級功率輸出管，采用推挽拓?fù)浣Y(jié)構；

• 輸入信號經前級電壓放大后，通過驅動變壓器耦合至基極；

• 集電極通過扼流圈連接至電源，發射極接輸出負載（如揚聲器）。

• 設計要點：

• 偏置電流需精確調整，避免交越失真；

• 輸出端需加入RC補償網絡以抑制高頻自激；

• 散熱器需滿足長時間高功率輸出需求（如100W連續輸出時結溫控制在100℃以下）。

2. 電機驅動電路

• 電路結構：

• 2N3773作為開關管控制電機電流；

• PWM信號通過光耦隔離后驅動基極；

• 續流二極管并聯于電機兩端以抑制反電動勢。

• 設計要點：

• 基極驅動電阻需根據PWM頻率調整（如10kHz時建議基極電阻<100Ω）；

• 電機啟動瞬間電流可能達額定值的3~5倍，需確保晶體管瞬態熱應力可控；

• 加入RC吸收回路（如100Ω+0.1μF）以降低開關噪聲。

3. 逆變器電路

• 電路結構：

• 2N3773與PNP管（如2N6609）組成互補對，實現H橋拓?fù)洌?/span>

• 通過SPWM調制控制輸出電壓波形；

• 輸出端接LC濾波器以降低諧波含量。

• 設計要點：

• 死區時間需大于晶體管關斷延遲（典型值<1μs）；

• 輸出濾波器需根據負載特性優化（如感性負載需增加阻尼電阻）；

• 母線電壓波動需控制在VCEO的70%以內。

五、失效模式與可靠性設計

1. 常見失效模式

• 熱失控：

• 原因：散熱不良導致結溫升高，進而引發漏電流增大與功耗進一步上升的惡性循環；

• 預防：優化散熱器設計，加入結溫保護電路（如熱敏電阻+比較器）。

• 二次擊穿：

• 原因：局部過熱導致芯片內電流密度不均，形成熱點并最終擊穿；

• 預防：限制安全工作區（SOA），避免長時間工作于高電壓大電流狀態。

• 引腳斷裂：

• 原因：機械應力或多次插拔導致TO-3封裝引腳疲勞；

• 預防：采用插座連接，避免直接焊接。

2. 可靠性增強措施

• 降額使用：

• 電壓降額：工作電壓≤VCEO的80%；

• 電流降額：連續電流≤IC的70%；

• 功率降額：根據環境溫度調整耗散功率（如40℃時降額至70%）。

• 冗余設計：

• 并聯多只2N3773以分散功耗（需注意均流電阻匹配）；

• 加入快速熔斷器以防止單管失效引發連鎖反應。

• 老化測試：

• 批量生產前需進行100%高溫反偏（HTRB）測試（如150℃/100V/168小時）；

• 動態老化測試（如PWM開關10萬次）以篩選早期失效品。

六、替代型號與選型指南

1. 直接替代型號

• MJ15003：

• 參數對比：VCEO=160V，IC=25A，PD=200W，hFE=20~75；

• 優勢：功率與電流能力更強，適用于更高負載場景。

• 2SC5200：

• 參數對比：VCEO=230V，IC=15A，PD=150W，hFE=25~120；

• 優勢：高頻特性更好（fT≈20MHz），適用于音頻放大器。

2. 選型關鍵要素

• 電壓裕量：

• 電源電壓波動范圍需納入考量，例如120V供電系統建議選擇VCEO≥200V的管型。

• 電流能力：

• 需根據負載啟動電流與穩態電流分別選型，例如電機啟動電流為穩態值的4倍時，需選擇IC≥4×穩態電流的管型。

• 封裝兼容性：

• 現有設計若采用TO-3封裝，替代型號需保持相同引腳定義與安裝尺寸。

七、總結

2N3773功率管憑借其高電壓、大電流與良好的熱穩定性，在高功率電子領域占據重要地位。然而，其設計需綜合考慮電氣參數、熱管理、封裝特性以及可靠性要求。通過合理選型、優化散熱與保護電路，可充分發揮其性能優勢，同時延長系統壽命。在實際工程中，建議結合具體應用場景進行仿真與實驗驗證，以確保設計的穩健性。
