78M05貼片穩壓器引腳圖與參數深度解析

一、78M05貼片穩壓器概述

78M05是一款經典的三端正向固定電壓穩壓器，屬于78系列線性穩壓芯片，廣泛應用于電子電路中。其核心功能是將輸入電壓穩定在5V輸出，同時具備過流、過熱和短路保護功能，確保電路在異常情況下安全運行。78M05貼片版本采用緊湊型封裝（如TO-252、SOT-223等），適用于空間受限的現代電子設備，如便攜式儀器、LED照明、通信模塊及汽車電子等。其輸出電流最大可達500mA，輸入電壓范圍為7V至35V，工作溫度范圍覆蓋-65℃至150℃，能夠適應極端環境。

二、78M05貼片穩壓器引腳圖詳解

1. 引腳功能定義

78M05貼片穩壓器通常采用三引腳設計，引腳功能如下：

• 引腳1（Input）：輸入電壓引腳，連接整流濾波后的直流電壓（通常為7V-35V）。

• 引腳2（Ground/GND）：公共地（負極），連接電路的地線。

• 引腳3（Output）：5V固定輸出電壓引腳，為負載提供穩定電源。

2. 典型封裝與引腳排列

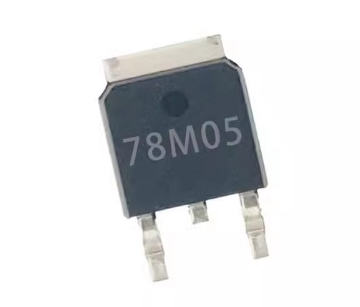

• TO-252封裝：

• 尺寸：本體長度5.7mm，總長度10.0mm，寬度6.7mm，高度2.5mm，腳間距2.3mm。

• 引腳排列：從左至右依次為輸入（1）、地（2）、輸出（3）。

• SOT-223封裝：

• 尺寸：緊湊型表面貼裝封裝，適用于高密度PCB布局。

• 引腳排列：底部散熱片連接地（2），頂部三引腳從左至右為輸入（1）、輸出（3）、空腳（4）。

3. 引腳連接注意事項

• 輸入濾波：在輸入引腳（1）與地（2）之間建議并聯0.33μF陶瓷電容，以抑制高頻噪聲。

• 輸出濾波：在輸出引腳（3）與地（2）之間并聯0.1μF電容，提升瞬態響應性能。

• 散熱設計：貼片封裝需通過PCB銅箔或外部散熱器散熱，避免因過熱觸發保護機制。

三、78M05貼片穩壓器核心參數解析

1. 電氣參數

• 輸出電壓（VOUT）：5V（典型值），輸出電壓容差±5%（全溫度范圍）。

• 最大輸出電流（ICM）：500mA（持續），峰值輸出電流可達700mA（瞬態）。

• 輸入電壓范圍（VIN）：7V至35V（典型值），推薦工作電壓范圍為9V-25V。

• 壓差電壓（VIN-VOUT）：2V（典型值），即輸入電壓需至少比輸出電壓高2V以維持穩壓。

• 靜態電流（IQ）：3.2mA至6mA（典型值，取決于封裝與制造商）。

• 輸出噪聲電壓（NO）：40μV（典型值），適用于對噪聲敏感的模擬電路。

• 短路電流（ISC）：50mA（限流保護閾值），防止芯片因短路損壞。

2. 熱特性與保護功能

• 工作結溫（TJ）：-65℃至150℃（部分型號為-40℃至125℃）。

• 熱阻（θJA）：100℃/W（TO-252封裝），需通過散熱設計控制溫升。

• 過熱保護：當結溫超過150℃時，芯片自動降低輸出電流或關斷，待溫度下降后恢復。

• 過流保護：內置限流電路，當輸出電流超過500mA時觸發保護。

• ESD防護：人體模型（HBM）2500V，機器模型（MM）250V，提升生產與使用安全性。

3. 封裝與物理特性

• 封裝類型：

• TO-252（D-PAK）：表面貼裝封裝，適用于自動化生產。

• SOT-223：更緊湊的貼片封裝，適合高密度PCB。

• TO-220：直插式封裝，便于散熱設計，但占用空間較大。

• 重量：約0.055克（TO-252封裝），輕量化設計利于便攜設備。

四、78M05貼片穩壓器典型應用場景

1. 便攜式設備電源管理

• 應用場景：智能手機、平板電腦、便攜式醫療設備等。

• 優勢：

• 低靜態電流：延長電池續航時間。

• 緊湊封裝：節省PCB空間。

• 寬輸入范圍：適應不同電池電壓（如單節鋰電池3.7V-4.2V需升壓后使用）。

2. LED照明驅動

• 應用場景：LED燈條、車載照明、景觀照明等。

• 優勢：

• 穩定輸出：為L(zhǎng)ED提供恒定5V電壓，避免閃爍。

• 短路保護：防止LED短路損壞芯片。

• 低壓差設計：降低功耗，提升效率。

3. 工業控制與通信設備

• 應用場景：PLC模塊、傳感器供電、路由器電源等。

• 優勢：

• 高可靠性：過流、過熱保護確保設備穩定運行。

• 寬溫度范圍：適應工業現場極端環境（-40℃至125℃）。

• 低噪聲輸出：減少對模擬信號的干擾。

4. 汽車電子系統

• 應用場景：車載DVD、導航儀、ECU供電等。

• 優勢：

• 抗干擾能力強：抑制汽車電氣系統中的噪聲。

• 瞬態響應快：應對發動機啟動時的電壓波動。

• 高可靠性：滿足車規級溫度與振動要求。

五、78M05貼片穩壓器選型與設計指南

1. 選型關鍵參數

• 輸出電流需求：根據負載電流選擇78M05（500mA）或更高電流型號（如78H05，5A）。

• 輸入電壓范圍：確保輸入電壓高于輸出電壓+壓差（如5V+2V=7V）。

• 封裝類型：根據PCB空間與散熱需求選擇TO-252、SOT-223或TO-220。

• 保護功能：優先選擇內置過流、過熱保護的型號，提升系統可靠性。

2. 電路設計要點

• 輸入濾波電容：并聯0.33μF陶瓷電容，抑制高頻噪聲。

• 輸出濾波電容：并聯0.1μF陶瓷電容，提升瞬態響應。

• 散熱設計：

• TO-252封裝：通過PCB銅箔散熱，建議銅箔面積≥100mm2。

• SOT-223封裝：需額外散熱器或增加PCB銅箔厚度。

• 布局優化：

• 輸入/輸出電容靠近芯片引腳，減少寄生電感。

• 避免在芯片下方走線，防止熱耦合。

3. 典型應用電路

• 固定5V輸出電路：

• 輸入：7V-35V直流電壓。

• 輸出：5V/500mA，連接負載。

• 保護：內置過流、過熱保護。

• 擴展輸出電壓電路：

• 通過外接分壓電阻，可將輸出電壓調整為其他值（需注意芯片最大壓差限制）。

六、78M05貼片穩壓器常見問題與解決方案

1. 輸出電壓不穩定

• 原因：

• 輸入電壓低于7V（未滿足壓差要求）。

• 輸出電容容量不足或ESR過高。

• 負載電流超過500mA。

• 解決方案：

• 提高輸入電壓或更換低壓差穩壓器。

• 更換低ESR陶瓷電容（如X7R材質）。

• 降低負載電流或更換更高電流型號。

2. 芯片過熱保護

• 原因：

• 散熱不良（PCB銅箔面積不足或未加散熱器）。

• 環境溫度過高。

• 負載電流持續接近500mA。

• 解決方案：

• 增加PCB銅箔面積或加裝散熱器。

• 降低環境溫度或加強通風。

• 減少負載電流或更換更高功率型號。

3. 輸出噪聲過大

• 原因：

• 輸入/輸出電容未正確連接。

• 電源線干擾（如未加磁珠或電感）。

• 解決方案：

• 確保輸入/輸出電容靠近芯片引腳。

• 在電源線上加磁珠或電感，抑制高頻噪聲。

七、78M05貼片穩壓器與競品對比

1. 與7805對比

• 輸出電流：78M05為500mA，7805為1A（部分型號1.5A）。

• 封裝類型：78M05提供TO-252、SOT-223等貼片封裝，7805以TO-220直插封裝為主。

• 應用場景：78M05適用于空間受限的便攜設備，7805適用于高功率工業設備。

2. 與低壓差穩壓器（LDO）對比

• 壓差電壓：78M05為2V，LDO可低至100mV以下。

• 效率：LDO在低壓差下效率更高，適合電池供電設備。

• 成本：78M05成本更低，適合對成本敏感的應用。

3. 與開關穩壓器對比

• 效率：開關穩壓器效率可達90%以上，78M05效率約40%-60%（取決于壓差）。

• 噪聲：78M05輸出噪聲更低，適合敏感模擬電路。

• 復雜度：78M05無需電感，外圍電路簡單，適合快速開發。

八、78M05貼片穩壓器未來發展趨勢

1. 小型化與高集成度

• 趨勢：封裝尺寸進一步縮?。ㄈ鏦LCSP），集成更多保護功能（如欠壓鎖定、反向電壓保護）。

• 應用：可穿戴設備、物聯網節點等。

2. 高效能與低功耗

• 趨勢：采用更先進的工藝（如BCD工藝），降低靜態電流與壓差電壓。

• 應用：電池供電設備、能源采集系統。

3. 智能化與可編程性

• 趨勢：集成數字接口（如I2C），實現輸出電壓與電流的動態調整。

• 應用：服務器電源、汽車電子域控制器。

九、總結

78M05貼片穩壓器憑借其穩定的5V輸出、全面的保護功能以及緊湊的封裝設計，在電子電路中占據重要地位。其典型應用涵蓋便攜式設備、LED照明、工業控制與汽車電子等領域。通過合理選型與電路設計，可充分發揮其性能優勢，滿足不同場景的需求。未來，隨著電子設備向小型化、高效能方向發展，78M05的升級版本將進一步優化壓差、靜態電流等參數，并集成更多智能化功能，為電子工程師提供更靈活的電源解決方案。
