74LS161D與74LS161N芯片的深度對比分析

在數字電路設計領域，同步計數器芯片作為核心元件，承擔著時鐘信號計數、分頻及定時等關鍵功能。74LS161系列作為TTL邏輯家族中的經典成員，憑借其高速性能與低功耗特性，廣泛應用于各類數字系統中。其中，74LS161D與74LS161N作為該系列的典型代表，雖在功能層面高度相似，但封裝形式與適用場景的差異使其具有鮮明的技術特征。本文將從封裝類型、電氣特性、功能應用及典型設計案例四個維度，對兩款芯片展開系統性對比分析，旨在為數字電路設計者提供全面的技術參考。

一、封裝類型與工藝差異

1.1 74LS161D的表面貼裝封裝技術

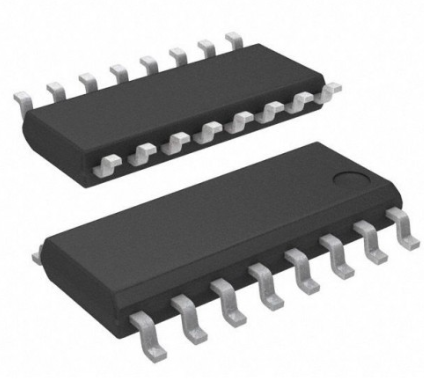

74LS161D采用SOIC（Small Outline Integrated Circuit）封裝，這是一種專為自動化表面貼裝工藝設計的緊湊型封裝形式。其典型尺寸為10.3mm×7.5mm，引腳間距為1.27mm，這種設計使得芯片能夠直接焊接在印刷電路板（PCB）表面，無需額外的通孔加工。SOIC封裝的薄型結構（通常厚度小于2mm）顯著降低了PCB的空間占用，特別適合智能手機、可穿戴設備等對體積敏感的應用場景。此外，其引腳與PCB焊盤的良好接觸性提升了焊接良率，進一步降低了生產成本。

1.2 74LS161N的傳統雙列直插封裝

74LS161N采用PDIP（Plastic Dual In-line Package）封裝，這是一種歷史悠久的封裝形式，其引腳沿芯片兩側垂直排列，間距為2.54mm。PDIP封裝的典型尺寸為19.3mm×6.35mm，這種結構使得芯片可通過插座與PCB連接，便于維護與更換。盡管PDIP封裝在體積上不及SOIC緊湊，但其機械強度更高，更適合在工業控制、通信設備等對可靠性要求嚴苛的場景中應用。此外，PDIP封裝的散熱性能優于SOIC，能夠承受更高的瞬態電流沖擊。

1.3 封裝技術對電路設計的影響

封裝類型的差異直接影響了PCB布局與生產工藝的選擇。采用74LS161D的表面貼裝工藝能夠?qū)崿F(xiàn)更高的線路密度，減少信號傳輸路徑，從而降低電磁干擾（EMI）風險。而74LS161N的通孔焊接方式則要求PCB預留足夠的鉆孔空間，增加了布線復雜度。在實際應用中，設計者需根據產品定位權衡封裝形式的優劣：例如，消費電子領域更傾向于選擇74LS161D以實現輕薄化設計，而工業控制領域則可能優先選用74LS161N以確保長期穩定性。

二、電氣特性與性能參數

2.1 核心電氣參數對比

兩款芯片均基于TTL邏輯電平標準，其供電電壓范圍為4.75V至5.25V，典型工作電流為8mA。在計數功能方面，74LS161D與74LS161N均支持4位二進制同步計數，計數范圍為0000至1111（0至15），并具備異步清零、同步置數及進位輸出功能。其進位輸出端RCO在計數器達到1111狀態時輸出高電平，可用于多級級聯擴展。此外，兩款芯片的輸出驅動能力均為2.4mA，能夠直接驅動LED等低功耗負載。

2.2 溫度特性與可靠性指標

在極端環境適應性方面，74LS161D與74LS161N的工業級版本均支持-40℃至+85℃的工作溫度范圍，而商業級版本則限于0℃至+70℃。值得注意的是，SOIC封裝的74LS161D在高溫環境下可能面臨更大的熱應力，需通過優化PCB散熱設計來保障穩定性。相比之下，PDIP封裝的74LS161N由于引腳與PCB的接觸面積更大，熱傳導效率更高，在高溫應用中更具優勢。此外，兩款芯片的ESD防護等級均達到2000V（人體模型），能夠有效抵御靜電放電對芯片的損害。

2.3 電氣特性對系統性能的影響

電氣參數的細微差異可能對系統性能產生顯著影響。例如，在高頻計數應用中，74LS161D的SOIC封裝因寄生電容較小，其信號傳輸延遲通常低于74LS161N，這使得前者更適合作為高速分頻器的核心元件。而在需要驅動大電流負載的場景中，74LS161N的PDIP封裝可通過外接緩沖器提升驅動能力，避免因輸出電流不足導致的信號失真。設計者需根據具體應用場景選擇合適的芯片型號，以平衡性能與成本。

三、功能模塊與工作模式

3.1 核心功能模塊解析

74LS161D與74LS161N的功能模塊高度一致，均包含異步清零、同步置數、計數使能及進位輸出四大核心功能。其異步清零端CLR（低電平有效）可立即將計數器輸出置零，而同步置數端LOAD（低電平有效）則需在時鐘上升沿觸發時將并行輸入數據加載至輸出端。計數使能端ENP與ENT需同時為高電平時，計數器方可正常工作。進位輸出端RCO的邏輯表達式為RCO=Q0·Q1·Q2·Q3·ENT，這一特性使得多級級聯成為可能。

3.2 工作模式與狀態轉換

兩款芯片支持四種工作模式：計數、置數、保持與清零。在計數模式下，計數器在時鐘上升沿遞增；在置數模式下，并行輸入數據在時鐘上升沿被加載至輸出端；在保持模式下，計數器輸出維持當前狀態；在清零模式下，輸出端立即置零。狀態轉換的真值表顯示，CLR的優先級高于其他控制信號，這意味著無論其他引腳狀態如何，CLR的低電平均可強制清零。這一設計使得系統復位操作更加可靠。

3.3 功能模塊對設計靈活性的提升

功能模塊的多樣性為電路設計提供了更高的靈活性。例如，通過級聯多片74LS161芯片，可輕松實現60進制、100進制等非標準計數器。在數字時鐘設計中，兩片74LS161芯片分別用于秒個位與十位的計數，通過與非門檢測十位計數器的Q2與Q0輸出，實現60秒自動清零功能。此外，同步置數功能還可用于實現任意進制計數器，例如通過將計數器預置為10，并在計數至15時清零，即可實現6進制計數器。

四、典型應用場景與設計案例

4.1 數字時鐘系統設計

在數字時鐘設計中，74LS161D與74LS161N常用于實現秒、分、時的計數功能。以秒計數器為例，個位計數器采用74LS161芯片，十位計數器同樣采用74LS161芯片。個位計數器的進位輸出端RCO連接至十位計數器的時鐘輸入端，實現60秒自動進位。當時計數器達到24時，通過與非門檢測Q1與Q3輸出，產生清零信號，實現24小時制循環計數。譯碼顯示部分可采用74LS48芯片驅動共陰極數碼管，直觀顯示時間信息。

4.2 脈沖分頻電路設計

在脈沖分頻應用中，74LS161D與74LS161N可將高頻時鐘信號分頻為低頻信號。例如，將16MHz時鐘信號分頻為1MHz信號，可通過四片74LS161芯片級聯實現65536分頻。每片芯片的進位輸出端RCO連接至下一級芯片的時鐘輸入端，最終輸出端通過反相器整形后得到1MHz方波。此外，通過合理設置并行輸入數據，還可實現非2的冪次方分頻，例如通過將計數器預置為5，并在計數至15時清零，即可實現10分頻。

4.3 序列信號發生器設計

序列信號發生器是通信與測試領域的重要組件，74LS161D與74LS161N可通過同步置數功能生成特定序列信號。例如，生成0000→0001→0010→0100→1000的循環序列，可通過將計數器輸出端Q0、Q1、Q2分別連接至三輸入與非門的輸入端，并將與非門的輸出端連接至清零端CLR。當計數器輸出為1000時，與非門輸出低電平，強制清零計數器，從而實現序列循環。這一設計在偽隨機碼生成、地址發生器等領域具有廣泛應用。

4.4 工業計數與定時控制

在工業自動化領域，74LS161D與74LS161N可用于產品計數、定時控制等場景。例如，在流水線產品計數系統中，通過光電傳感器檢測產品通過信號，并將其轉換為脈沖信號輸入至計數器。當計數器達到預設值時，觸發報警或控制機械臂動作。此外，通過級聯多片74LS161芯片，可實現長時間定時控制，例如通過四片芯片級聯實現24小時定時器，滿足工業設備定時維護的需求。

五、設計注意事項與優化建議

5.1 電源與接地設計

在PCB布局中，電源與接地設計對芯片性能具有重要影響。建議將74LS161D與74LS161N的VCC引腳通過0.1μF陶瓷電容與10μF電解電容并聯退耦，以濾除高頻噪聲。接地引腳應采用單點接地方式，避免地線環路干擾。此外，對于高速應用，需注意電源完整性（PI）設計，確保供電電壓的穩定性。

5.2 時鐘信號布線

時鐘信號是同步計數器的核心，其布線質量直接影響系統穩定性。建議將時鐘信號線寬度設置為0.2mm以上，并避免與其他高速信號線并行走線。在多層PCB設計中，時鐘信號應走內層，并通過地平面隔離干擾。此外，對于長距離時鐘信號傳輸，需考慮終端匹配電阻，以減少信號反射。

5.3 散熱與可靠性設計

在高負載應用中，芯片散熱問題不容忽視。對于74LS161D，建議通過增加PCB銅箔面積提升散熱效率；對于74LS161N，可通過散熱片或風扇輔助散熱。此外，需注意芯片的工作溫度范圍，避免超溫使用。在可靠性設計方面，建議對關鍵控制信號進行冗余設計，例如通過雙與非門實現清零信號的冗余檢測，以提升系統容錯能力。

5.4 電磁兼容性設計

電磁兼容性（EMC）是數字電路設計的重要考量因素。建議對74LS161D與74LS161N的輸入輸出信號進行濾波處理，例如通過RC濾波電路抑制高頻噪聲。此外，需注意PCB的層疊設計，確保信號層與電源/地層緊密耦合，減少輻射干擾。對于高速應用，還需考慮差分信號傳輸，以提升抗干擾能力。

六、總結與展望

74LS161D與74LS161N作為TTL邏輯家族中的經典同步計數器芯片，憑借其高速性能與低功耗特性，在數字電路設計領域具有不可替代的地位。盡管兩款芯片在功能層面高度相似，但封裝形式的差異使其在應用場景上各有側重：74LS161D的SOIC封裝更適合消費電子等對體積敏感的領域，而74LS161N的PDIP封裝則在工業控制等對可靠性要求嚴苛的場景中更具優勢。

隨著數字電路技術的不斷發展，同步計數器芯片正朝著更高集成度、更低功耗的方向演進。未來，設計者需在封裝技術、電氣特性、功能模塊及應用場景等方面進行更深入的探索，以滿足5G通信、物聯網、人工智能等新興領域?qū)Ω咝阅苡嫈?shù)器的需求。通過合理選擇74LS161D與74LS161N芯片，并結合優化的電路設計，能夠顯著提升系統的穩定性與可靠性，為數字電路的創新發展提供有力支撐。
