74LS162引腳圖與真值表深度解析

74LS162是一款經典的TTL（晶體管-晶體管邏輯）系列同步十進制計數器芯片，廣泛應用于數字電路設計中。其核心功能是實現十進制同步加法計數，并支持同步清零、同步置數等操作。本文將從引腳圖、功能描述、真值表、工作模式、典型應用及電路設計等多個維度對74LS162進行詳細解析，旨在為工程師和電子愛好者提供全面的技術參考。

一、74LS162芯片概述

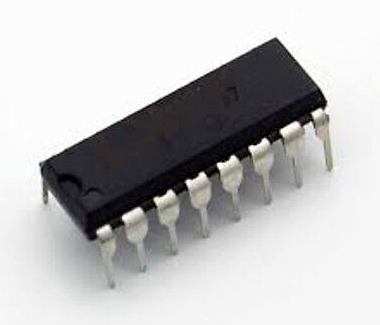

74LS162屬于74LS系列邏輯芯片，采用16引腳雙列直插式封裝（DIP-16），其內部由4個主從觸發器構成，支持4位二進制編碼的十進制計數（BCD碼）。與74LS160（異步清零十進制計數器）相比，74LS162的最大區別在于清零方式：74LS162采用同步清零機制，即清零操作需在時鐘上升沿觸發時生效，而74LS160的清零操作無需時鐘配合。這一特性使得74LS162在時序要求嚴格的電路中更具優勢。

1.1 主要功能特點

• 同步十進制計數：支持0000（0）到1001（9）的循環計數，進位輸出端（RCO）在計數到9時產生高電平脈沖。

• 同步清零：清零端（/SR）為低電平時，需在時鐘上升沿觸發清零操作。

• 同步置數：置數端（/PE）為低電平時，在時鐘上升沿將并行數據輸入端（D0-D3）的值加載到輸出端（Q0-Q3）。

• 計數使能控制：通過計數使能端（CEP、CET）控制計數功能，支持級聯擴展。

• 進位輸出：進位端（RCO）可用于級聯多個計數器，實現更高進制的計數。

1.2 典型應用場景

• 數字時鐘：用于分鐘和小時的十進制計數。

• 工業計數器：產品計數、流水線計數等。

• 分頻器設計：通過級聯實現高倍頻分頻。

• 時序邏輯電路：作為狀態機或定時器的核心組件。

二、74LS162引腳圖與功能描述

74LS162的引腳功能如下表所示，其封裝形式為標準的DIP-16，引腳排列緊湊，便于PCB布局。

2.1 引腳功能詳解

• 同步清零端（/SR）：當/SR為低電平時，若時鐘上升沿到來，計數器輸出（Q0-Q3）被強制清零為0000。此功能常用于初始化計數器狀態。

• 計數使能端（CEP、CET）：

• 當CEP和CET均為高電平時，計數器在時鐘上升沿進行加1計數。

• 若CEP或CET為低電平，計數器保持當前狀態，不進行計數。

• 同步置數端（/PE）：當/PE為低電平時，若時鐘上升沿到來，并行數據輸入端（D0-D3）的值被加載到輸出端（Q0-Q3）。此功能常用于預設計數器初始值。

• 進位輸出端（RCO）：當計數器狀態為1001（9）且時鐘上升沿到來時，RCO輸出高電平脈沖，可用于級聯多個計數器。

三、74LS162真值表與功能邏輯

74LS162的真值表描述了其輸入與輸出之間的邏輯關系，是理解其工作模式的核心依據。以下真值表展示了74LS162在不同輸入組合下的輸出狀態。

3.1 真值表關鍵點解析

• 同步清零：/SR為低電平時，無論其他輸入如何，時鐘上升沿觸發清零。

• 同步置數：/PE為低電平時，時鐘上升沿將D3-D0的值加載到輸出端。

• 計數使能：CEP和CET均為高電平時，計數器在時鐘上升沿加1計數。

• 進位輸出：僅當計數器狀態為9且時鐘上升沿到來時，RCO輸出高電平。

四、74LS162工作模式與典型應用

74LS162支持多種工作模式，包括計數、清零、置數等，通過合理配置輸入信號可實現復雜功能。以下結合典型應用場景進行詳細說明。

4.1 十進制計數模式

在十進制計數模式下，74LS162的輸入配置如下：

• /SR = H（清零無效）

• /PE = H（置數無效）

• CEP = H，CET = H（計數使能）

• CP接入時鐘信號

此時，計數器在時鐘上升沿進行加1計數，輸出狀態從0000（0）到1001（9）循環，RCO在計數到9時產生進位脈沖。

4.2 同步清零與置數

• 同步清零：將/SR接低電平，在時鐘上升沿觸發清零。此功能常用于初始化計數器狀態。

• 同步置數：將/PE接低電平，并在D3-D0端輸入預設值，在時鐘上升沿將值加載到輸出端。此功能常用于預設計數器初始值。

4.3 級聯擴展與N進制計數器設計

74LS162支持級聯擴展，通過進位輸出端（RCO）實現更高進制的計數。例如，設計一個60進制計數器（0-59）需兩片74LS162：

1. 個位計數器：第一片74LS162實現0-9計數，RCO連接到十位計數器的CP端。

2. 十位計數器：第二片74LS162實現0-5計數，通過反饋邏輯在計數到6時清零。

具體實現步驟：

• 將個位計數器的RCO連接到十位計數器的CP端。

• 在十位計數器的輸出端（Q3-Q0）連接與非門，當十位計數器輸出為0110（6）且個位計數器輸出為1001（9）時，產生清零信號。

• 將清零信號連接到兩片74LS162的/SR端，實現同步清零。

4.4 數字時鐘設計

74LS162在數字時鐘設計中常用于分鐘和小時的十進制計數。例如，設計一個24小時制時鐘：

1. 秒計數器：使用74LS90（異步十進制計數器）實現0-59計數。

2. 分鐘計數器：使用74LS162實現0-59計數，進位信號連接到小時計數器的CP端。

3. 小時計數器：使用74LS162實現0-23計數，通過反饋邏輯在計數到24時清零。

五、74LS162電路設計實例

以下結合具體電路設計實例，詳細說明74LS162的應用方法。

5.1 24進制計數器設計

設計一個24進制計數器（0-23），需兩片74LS162：

1. 個位計數器：第一片74LS162實現0-9計數，RCO連接到十位計數器的CP端。

2. 十位計數器：第二片74LS162實現0-2計數，通過反饋邏輯在計數到3時清零。

具體電路連接：

• 將個位計數器的RCO連接到十位計數器的CP端。

• 在十位計數器的輸出端（Q1、Q0）連接與非門，當十位計數器輸出為0011（3）且個位計數器輸出為0011（3）時，產生清零信號。

• 將清零信號連接到兩片74LS162的/SR端，實現同步清零。

5.2 五進制計數器設計

設計一個五進制計數器（0-4），需使用一片74LS162并配合反饋邏輯：

1. 反饋邏輯：當計數器輸出為0101（5）時，產生清零信號。

2. 電路連接：

• 將Q3、Q1連接到與非門，輸出清零信號。

• 將清零信號連接到/SR端，實現同步清零。

5.3 六十進制計數器設計

設計一個六十進制計數器（0-59），需兩片74LS162：

1. 個位計數器：第一片74LS162實現0-9計數，RCO連接到十位計數器的CP端。

2. 十位計數器：第二片74LS162實現0-5計數，通過反饋邏輯在計數到6時清零。

具體電路連接：

• 將個位計數器的RCO連接到十位計數器的CP端。

• 在十位計數器的輸出端（Q2、Q1、Q0）連接與非門，當十位計數器輸出為0110（6）且個位計數器輸出為1001（9）時，產生清零信號。

• 將清零信號連接到兩片74LS162的/SR端，實現同步清零。

六、74LS162與其他計數器的對比

74LS162與其他常見計數器（如74LS160、74LS161、74LS163）在功能和應用上存在差異，以下為對比分析：

6.1 74LS160與74LS162的區別

• 清零方式：74LS160為異步清零，74LS162為同步清零。

• 應用場景：74LS160適用于快速清零的場合，74LS162適用于時序要求嚴格的電路。

6.2 74LS161與74LS163的區別

• 清零方式：74LS161為異步清零，74LS163為同步清零。

• 計數類型：兩者均為二進制計數器，但74LS163的同步特性更適合高精度應用。

七、74LS162的電氣特性與使用注意事項

7.1 電氣特性

• 電源電壓：4.75V-5.25V（典型值5V）

• 輸入高電平：≥2V

• 輸入低電平：≤0.8V

• 輸出高電平：≥2.4V（負載電流≤0.4mA）

• 輸出低電平：≤0.4V（負載電流≤4mA）

• 最大時鐘頻率：32MHz（典型值）

7.2 使用注意事項

• 時序要求：同步清零和置數操作需在時鐘上升沿觸發，需確保時鐘信號穩定。

• 級聯設計：級聯多個計數器時，需注意進位信號的延遲，避免競爭冒險。

• 電源穩定性：TTL芯片對電源噪聲敏感，需使用去耦電容（如0.1μF）濾除高頻噪聲。

• 散熱設計：高負載應用中需注意芯片散熱，避免過熱導致性能下降。

八、總結

74LS162作為一款經典的同步十進制計數器芯片，憑借其同步清零、同步置數等特性，在數字電路設計中具有廣泛應用。本文從引腳圖、真值表、功能邏輯、典型應用及電路設計等多個維度對74LS162進行了詳細解析，并結合具體實例說明了其設計方法。通過合理配置輸入信號和反饋邏輯，74LS162可實現多種進制計數、分頻、時序控制等功能，是數字電路工程師不可或缺的核心組件之一。

在實際應用中，需根據具體需求選擇合適的計數器型號，并注意時序設計、電源穩定性等關鍵因素，以確保電路的可靠性和性能。希望本文能為工程師和電子愛好者提供全面的技術參考，助力數字電路設計的創新與實踐。
