二極管SS34參數詳解與應用指南

引言

在現代電子電路設計中，二極管作為基礎的半導體器件，廣泛應用于電源管理、信號整流、保護電路等領域。其中，肖特基二極管（Schottky Diode）因其獨特的金屬-半導體接觸結構和優異的性能特性，成為高效能電路設計的首選元件之一。SS34作為一款典型的肖特基二極管，憑借其低正向壓降、快速開關特性和高可靠性，在工業控制、汽車電子、通信設備等領域得到了廣泛應用。本文將詳細介紹SS34二極管的參數特性、工作原理、封裝形式、典型應用以及選型注意事項，為工程師提供全面的技術參考。

一、SS34二極管的基本參數

SS34二極管的核心參數決定了其應用場景和性能表現。以下是SS34的主要技術參數：

1.1 電氣參數

• 最大反向電壓（VRRM）：40V
  SS34二極管能夠承受的最大反向電壓為40V，超過此值可能導致二極管擊穿損壞。這一參數適用于低壓直流電路和電源整流應用。

• 最大正向電流（IF(AV)）：3A
  SS34二極管在常溫下能夠連續通過的最大正向電流為3A，適用于中等功率電路設計。

• 最大正向電壓降（VF）：0.55V（IF=3A時）
  在3A電流下，SS34的正向壓降僅為0.55V，遠低于普通PN結二極管（通常為0.7V以上），顯著降低了功率損耗。

• 最大反向電流（IR）：0.5mA（VR=40V時）
  在40V反向電壓下，SS34的反向漏電流僅為0.5mA，體現了其優異的反向隔離性能。

• 最大浪涌電流（IFSM）：80A~100A
  SS34能夠承受的瞬態浪涌電流高達80A~100A，適用于電路啟動或負載突變時的過流保護。

1.2 熱參數

• 工作溫度范圍：-55°C至+125°C
  SS34二極管能夠在極端溫度環境下穩定工作，適用于工業控制、汽車電子等對可靠性要求較高的領域。

• 結溫（Tj）：最高125°C
  二極管的結溫限制了其長期工作的可靠性，SS34的結溫上限為125°C，需通過散熱設計確保溫度在安全范圍內。

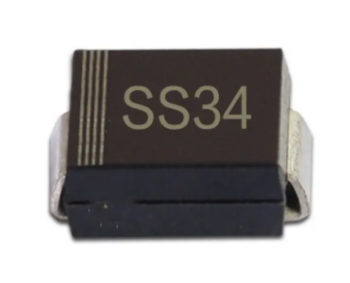

1.3 封裝與尺寸

• 封裝類型：SMB（DO-214AA）、SMA（DO-214AC）、SMC
  SS34提供多種表面貼裝封裝形式，適用于自動化生產和批量裝配。SMB封裝尺寸為4.6mm×2.9mm，SMA封裝尺寸為4.06mm×2.29mm。

• 引腳配置：2引腳（陽極、陰極）
  白色標記端為陰極，便于識別和焊接。

1.4 動態特性

• 反向恢復時間（Trr）：短（通常為幾十納秒）
  肖特基二極管無少數載流子存儲效應，反向恢復時間極短，適用于高頻開關電路。

• 開關速度：快速恢復
  SS34的開關速度遠高于普通二極管，適合高頻應用（如RF電路、開關電源）。

二、SS34二極管的工作原理

肖特基二極管的核心結構是金屬與半導體之間的肖特基勢壘（Schottky Barrier），其工作原理與傳統的PN結二極管存在顯著差異。

2.1 肖特基勢壘的形成

• 金屬-半導體接觸：肖特基二極管通過金屬與N型半導體接觸形成勢壘，電子從金屬區流向半導體區時需克服勢壘高度。

• 正向?qū)?/span>：當陽極電壓高于陰極電壓時，電子跨過勢壘形成電流，正向壓降較低（通常為0.2V~0.5V）。

• 反向截止：當陰極電壓高于陽極電壓時，勢壘寬度增加，電流幾乎為零，反向漏電流極低。

2.2 與PN結二極管的對比

• 正向壓降：肖特基二極管的正向壓降顯著低于PN結二極管，降低了功率損耗。

• 反向恢復時間：肖特基二極管無少數載流子存儲效應，反向恢復時間極短，適合高頻應用。

• 溫度特性：肖特基二極管的反向漏電流隨溫度升高而增加，但正向壓降隨溫度變化較小。

三、SS34二極管的典型應用

SS34二極管憑借其低正向壓降、快速開關特性和高可靠性，在多個領域得到了廣泛應用。

3.1 電源整流與DC-DC轉換

• 開關電源：SS34用于開關電源的整流電路，降低整流損耗，提高電源效率。

• 降壓轉換器（Buck Converter）：在Buck電路中，SS34作為續流二極管，實現電流連續和高效整流。

• 升壓轉換器（Boost Converter）：SS34用于Boost電路的輸出整流，提高轉換效率。

3.2 極性保護與反接保護

• 電池管理系統：SS34用于防止電池極性反接，保護后級電路免受損壞。

• 電子設備：在電路輸入端并聯SS34，防止電源極性反接導致的故障。

3.3 高頻電路與RF應用

• 射頻放大器：SS34用于射頻電路的信號整流和保護，降低寄生電容和電感。

• 無線通信設備：在高頻開關電路中，SS34的快速開關特性確保信號清晰和穩定。

3.4 汽車電子與工業控制

• 汽車音響：SS34用于汽車音響的電源整流，提高音質和效率。

• 車載充電器：在車載充電器中，SS34實現高效整流和反接保護。

• PLC與伺服驅動器：在工業控制設備中，SS34用于電源管理和信號保護。

3.5 太陽能逆變器與電池管理

• 太陽能逆變器：SS34用于逆變器的整流電路，提高能量轉換效率。

• 電池管理系統：在電池充電和放電過程中，SS34實現電流控制和保護。

四、SS34二極管的選型注意事項

在選型SS34二極管時，需綜合考慮以下因素，確保其滿足電路設計要求。

4.1 電氣參數匹配

• 最大反向電壓（VRRM）：需大于電路中的最大反向電壓，留出足夠的安全裕量。

• 最大正向電流（IF(AV)）：需大于電路中的最大正向電流，避免過載損壞。

• 正向壓降（VF）：低正向壓降可降低功率損耗，提高效率。

4.2 封裝與尺寸

• 封裝類型：根據電路板設計選擇合適的封裝形式（如SMB、SMA、SMC）。

• 尺寸限制：在小型化設計中，需選擇尺寸較小的封裝以節省空間。

4.3 熱設計

• 散熱要求：在高功率應用中，需通過散熱片或PCB銅箔設計降低結溫。

• 結溫限制：確保二極管的結溫不超過125°C，避免熱失效。

4.4 環境適應性

• 工作溫度范圍：在極端溫度環境下，需選擇工作溫度范圍更寬的二極管。

• 濕度與振動：在汽車電子等惡劣環境中，需選擇高可靠性的封裝形式。

4.5 供應商與質量

• 品牌選擇：選擇知名廠商的產品（如安森美、薩科微、東芝等），確保質量可靠。

• 數據手冊：仔細閱讀數據手冊，確認參數是否滿足設計需求。

五、SS34二極管的替代型號與兼容性

在電路設計中，若SS34二極管缺貨或成本過高，可選擇以下替代型號：

5.1 替代型號列表

• SS32、SS33：正向壓降與SS34相近，但最大反向電壓和電流可能不同。

• SS35、SS36：正向壓降較高（0.7V），適用于對壓降要求不嚴格的電路。

• 1N5819：與SS34參數相近，但封裝形式可能不同。

• BAT54：適用于小信號應用，正向壓降較低。

5.2 兼容性注意事項

• 參數對比：替代型號的VRRM、IF(AV)、VF等參數需與SS34相近。

• 封裝兼容性：確保替代型號的封裝形式與電路板設計匹配。

• 熱特性：替代型號的結溫、熱阻等參數需滿足應用需求。

六、SS34二極管的測試與驗證

在電路設計完成后，需對SS34二極管進行測試和驗證，確保其性能符合設計要求。

6.1 測試項目

• 正向壓降測試：在3A電流下測量VF，確認是否在0.55V左右。

• 反向漏電流測試：在40V反向電壓下測量IR，確認是否小于0.5mA。

• 浪涌電流測試：施加瞬態浪涌電流，確認二極管是否能夠承受。

• 熱特性測試：通過熱成像儀或熱阻測試儀測量結溫，確認散熱設計是否合理。

6.2 驗證方法

• 實驗室測試：使用示波器、萬用表等儀器進行參數測量。

• 實際電路測試：將二極管接入實際電路，驗證其性能表現。

• 可靠性測試：通過高溫、高濕、振動等環境測試，確認二極管的長期可靠性。

七、SS34二極管的常見問題與解決方案

在實際應用中，SS34二極管可能遇到以下問題，需通過合理設計解決。

7.1 過熱問題

• 原因：電流過大、散熱不良、環境溫度過高。

• 解決方案：降低電流、優化散熱設計、選擇高結溫二極管。

7.2 擊穿問題

• 原因：反向電壓超過VRRM、瞬態過壓。

• 解決方案：增加反向電壓保護電路、選擇更高VRRM的二極管。

7.3 反向漏電流過大

• 原因：溫度過高、二極管老化。

• 解決方案：降低溫度、更換二極管。

7.4 開關損耗過大

• 原因：開關頻率過高、反向恢復時間過長。

• 解決方案：降低開關頻率、選擇反向恢復時間更短的二極管。

八、SS34二極管的未來發展趨勢

隨著電子技術的不斷發展，SS34二極管在性能和應用領域上將持續優化和拓展。

8.1 性能優化

• 更低正向壓降：通過新材料和工藝改進，降低VF至0.2V以下。

• 更高耐壓和電流：開發VRRM超過100V、IF(AV)超過5A的肖特基二極管。

• 更低反向漏電流：通過結構優化，降低IR至微安級。

8.2 應用拓展

• 新能源汽車：在電動汽車的電池管理系統和驅動系統中廣泛應用。

• 5G通信：在高頻射頻電路中實現更高效的信號整流和保護。

• 物聯網（IoT）：在小型化、低功耗的IoT設備中實現高效電源管理。

8.3 封裝創新

• 更小尺寸：開發0402、0201等超小型封裝，適應微型化設計需求。

• 更高集成度：將二極管與其他元件集成，形成模塊化解決方案。

九、結論

SS34二極管作為一款典型的肖特基二極管，憑借其低正向壓降、快速開關特性和高可靠性，在電源管理、高頻電路、汽車電子等領域得到了廣泛應用。在選型和應用SS34二極管時，需綜合考慮其電氣參數、封裝形式、熱設計、環境適應性等因素，確保其滿足電路設計要求。未來，隨著電子技術的不斷發展，SS34二極管將在性能和應用領域上持續優化和拓展，為高效能電路設計提供更可靠的解決方案。

通過本文的詳細介紹，工程師可以全面了解SS34二極管的參數特性、工作原理、典型應用以及選型注意事項，為電路設計提供有力的技術支持。在實際應用中，需結合具體需求選擇合適的二極管，并通過測試和驗證確保其性能符合設計要求。
