AMS1117-3.3數據手冊深度解析與應用指南

一、概述

AMS1117-3.3是一款高性能、低功耗的正向低壓差線性穩壓器（LDO），廣泛應用于需要穩定3.3V電源輸出的電子系統中。其核心優勢在于低壓差特性（典型壓差1.1V@1A）、高精度輸出（±1.5%）、內置過溫保護及限流保護功能，適用于電池供電設備、便攜式計算機、嵌入式系統及消費類電子產品等領域。本文將結合官方數據手冊及實際應用案例，從參數特性、電路設計、應用指南及典型案例四個維度展開詳細解析。

二、核心參數與特性

1. 電氣特性

• 輸出電壓：固定3.3V，精度±1.5%（即3.267V~3.333V@0≤IOUT≤1A，4.75V≤VIN≤12V）。

• 輸入電壓范圍：4.75V~15V（典型工作范圍），推薦輸入電壓需滿足VIN≥VOUT+1V（即≥4.3V），以確保穩壓器正常工作。

• 最大輸出電流：1A（需注意散熱設計，避免觸發熱保護）。

• 壓差（Dropout Voltage）：

• 典型值：1.1V@1A（即輸入電壓需≥4.4V才能穩定輸出3.3V）。

• 最大值：1.3V@1A（手冊規定極限值）。

• 負載調整率：最大15mV（VIN=5V，0≤IOUT≤1A），表明輸出電壓隨負載電流變化的波動極小。

• 線路調整率：最大10mV（4.75V≤VIN≤12V），反映輸入電壓波動對輸出的影響。

• 靜態電流：最大10mA（典型值更低），適合低功耗應用。

• 紋波抑制：≥60dB（120Hz），有效抑制輸入電源噪聲。

• 短路保護：內置電流限制（900~1500mA），防止輸出短路損壞芯片。

• 過溫保護：結溫超過150℃時自動關斷，溫度降低后恢復。

2. 封裝與引腳定義

• 常見封裝：

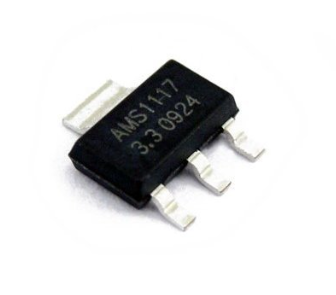

• SOT-223：3引腳（IN/GND/OUT），尺寸緊湊，適合PCB空間受限的場景。

• TO-252：2引腳（IN/OUT+GND），散熱性能優于SOT-223，適合高電流應用。

• 引腳功能：

• Pin 1（GND）：接地端，需直接連接至系統地。

• Pin 2（VOUT）：輸出端，需通過濾波電容接地以穩定輸出。

• Pin 3（VIN）：輸入端，需接輸入濾波電容以抑制高頻噪聲。

3. 工作條件與極限參數

• 工作結溫范圍：-40℃~125℃（存儲溫度：-65℃~150℃）。

• 焊接溫度：265℃（25秒內），避免高溫?fù)p傷芯片。

• 最大功耗：由封裝熱阻θJA決定，需通過散熱設計（如PCB銅箔、散熱片）控制結溫。

三、電路設計指南

1. 典型應用電路

AMS1117-3.3的典型電路設計簡單，僅需輸入/輸出濾波電容即可實現穩定輸出。以下為推薦電路：

Vin ——[C1]—— AMS1117-3.3 ——[C2]—— Vout

|                     |

GND                   GND

• 輸入電容C1：推薦10μF鉭電容或電解電容，用于抑制輸入電壓的高頻噪聲。

• 輸出電容C2：推薦10μF鉭電容或陶瓷電容，ESR需在0.1Ω~10Ω范圍內，以保證穩定性。

2. 關鍵設計要點

• 輸入電壓選擇：

• 確保VIN≥VOUT+1V（即≥4.3V），推薦VIN≥4.75V以避免壓差過大導致發熱或輸出不穩。

• 輸入電壓過高（如>12V）會增加功耗，需通過散熱設計或降低輸入電壓優化效率。

• 輸出電流限制：

• 最大輸出電流1A，實際使用中需留有余量（如≤800mA），避免長時間滿載導致熱保護觸發。

• 高電流應用需評估PCB銅箔寬度（建議≥1mm/A）及散熱措施。

• 熱設計：

• SOT-223封裝：θJA≈90℃/W，需通過PCB銅箔散熱。

• TO-252封裝：θJA≈50℃/W，可附加散熱片。

• 功耗計算：P=(VIN-VOUT)×IOUT（如VIN=5V，IOUT=0.5A時，P=0.85W）。

• 散熱方案：

• 布局布線：

• 輸入電容C1盡量靠近VIN引腳，縮短高頻回路路徑。

• 輸出電容C2直接連接至VOUT和GND，避免寄生電感影響穩定性。

• GND路徑需寬且短，減少地彈噪聲。

3. 保護電路設計

• 反接保護：在VIN端串聯二極管（如1N4007），防止電源極性接反損壞芯片。

• 瞬態抑制：在輸入端并聯TVS二極管（如SMBJ5.0CA），抑制浪涌電壓。

• 輸出過壓保護：通過外部穩壓管（如BZT52C5V1）鉗位輸出電壓，防止后級電路損壞。

四、應用指南與案例分析

1. 典型應用場景

• MCU供電：為STM32、ESP32等微控制器提供3.3V電源，需注意輸入電壓穩定性（如ESP32瞬態電流可達400mA，需確保VIN≥4.75V）。

• 傳感器模塊：為溫濕度傳感器、氣壓計等低功耗設備供電，需優化靜態電流（AMS1117靜態電流僅10mA）。

• 通信模塊：為Wi-Fi/藍牙模塊（如ESP8266）供電，需關注輸出噪聲（紋波抑制≥60dB可滿足要求）。

2. 實際案例分析

案例1：STM32開發板電源設計

• 需求：為STM32F103C8T6（工作電流≤50mA）提供3.3V電源，輸入電壓為5V鋰電池。

• 解決方案：

• 選用SOT-223封裝的AMS1117-3.3，輸入電容C1=10μF，輸出電容C2=10μF。

• PCB布局：輸入電容靠近VIN引腳，輸出電容直接連接至VOUT和GND。

• 測試結果：輸出電壓穩定在3.3V±0.01V，紋波<10mV，滿足STM32要求。

案例2：ESP32模塊供電優化

• 問題：原設計使用AMS1117-3.3為ESP32供電，出現Wi-Fi掉線問題。

• 原因分析：

• 輸入電壓不穩定（4.7V~4.85V波動），接近AMS1117-3.3的最小輸入電壓（4.75V）。

• ESP32搜索Wi-Fi時瞬態電流達400mA，導致AMS1117-3.3輸出電壓跌落。

• 解決方案：

• 替換為低壓差穩壓器RS3236-3.3（輸入電壓≥3.8V），降低對輸入電壓的要求。

• 優化PCB布局，縮短輸入電容到VIN的路徑。

• 測試結果：Wi-Fi連接穩定，輸出電壓波動<50mV。

3. 常見問題與解決方案

• 輸出電壓不穩：

• 原因：輸入電壓不足（<4.75V）、輸出電容ESR過高或布局不合理。

• 解決方案：提高輸入電壓、更換低ESR電容、優化PCB布局。

• 芯片過熱：

• 原因：輸出電流過大（接近1A）、輸入輸出壓差過高或散熱不良。

• 解決方案：降低負載電流、減小輸入輸出壓差、增加散熱措施。

• 輸出噪聲大：

• 原因：輸入電容不足、輸出電容ESR不匹配或地線干擾。

• 解決方案：增加輸入/輸出電容、選用合適ESR的電容、優化地線設計。

五、數據手冊關鍵信息提取

1. 絕對最大額定值

2. 電氣特性表

3. 封裝尺寸圖（SOT-223）

+-----------------+
|        1        |
|  GND            |
|        +--------+
|        |        |
|   2    |  3     |
| VOUT   |  VIN   |
+-----------------+

• 尺寸：6.5mm×3.5mm×1.6mm（長×寬×高）。

• 引腳間距：2.54mm。

六、總結與建議

AMS1117-3.3憑借其低壓差、高精度、低功耗及內置保護功能，成為3.3V電源設計的首選方案之一。在實際應用中，需重點關注以下要點：

1. 輸入電壓選擇：確保VIN≥VOUT+1V，避免壓差過大導致發熱或輸出不穩。

2. 散熱設計：高電流應用需通過PCB銅箔、散熱片或風扇優化散熱。

3. 電容選型：輸入/輸出電容需滿足ESR要求（0.1Ω~10Ω），推薦使用鉭電容或陶瓷電容。

4. 布局布線：縮短輸入電容到VIN的路徑，優化地線設計，減少噪聲干擾。

5. 保護電路：根據應用場景添加反接保護、瞬態抑制或輸出過壓保護。

通過合理設計電路及優化PCB布局，AMS1117-3.3能夠穩定、高效地為各類電子設備提供3.3V電源，滿足工業級及消費級應用的可靠性需求。
