HGC1030激光傳感器說明書

一、產品概述

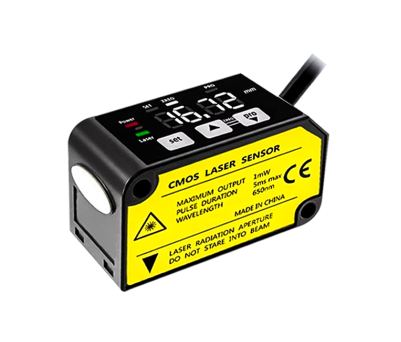

HGC1030激光傳感器是松下公司研發的一款高精度微型激光位移傳感器，采用CMOS影像傳感器技術，專為工業自動化、精密測量和位置檢測等場景設計。該產品以緊湊的機身設計、卓越的測量精度和豐富的功能特性，廣泛應用于電子制造、半導體加工、汽車零部件檢測、機器人導航等領域。其核心優勢在于通過光學系統優化和算法升級，實現了10μm級別的重復精度，同時具備IP67防護等級，能夠適應惡劣的工業環境。

1.1 產品特點

• 高精度測量：采用高精度CMOS影像傳感器，結合松下自主研發的算法，實現1/100mm級別的距離檢測精度。

• 緊湊設計：通過內部反射鏡光學系統，在保證測量精度的同時，有效縮短了傳感器的進深尺寸，機身重量?jī)H約35g（不含電纜），便于集成到小型設備中。

• 多模式輸出：支持電壓輸出（0-5V）和電流輸出（4-20mA）兩種模擬量模式，兼容PLC、HMI等工業控制系統。

• 快速響應：提供1.5ms、5ms、10ms三檔可調的反應時間，滿足不同應用場景的需求。

• 環境適應性：IP67防護等級，可在-10℃至+45℃的溫度范圍內穩定工作，抗振動和沖擊性能優異。

• 智能教導功能：支持一點教導、兩點教導和三點教導模式，用戶可通過按鍵快速設定基準值范圍，簡化調試流程。

1.2 應用場景

• 工業自動化：用于零部件尺寸檢測、裝配線位置校準、機器人抓取定位等。

• 半導體制造：檢測晶圓厚度、芯片封裝精度等微小位移。

• 汽車行業：檢測發動機零部件間隙、車身焊接精度等。

• 物流分揀：識別包裹高度、體積，實現自動化分揀。

二、技術規格

2.1 基本參數

2.2 光學特性

HGC1030采用紅色半導體激光作為光源，投光峰波長為655nm，光束直徑約?50μm。其光學系統通過內部反射鏡延長受光部分與CMOS傳感器之間的光路長度，從而提升測量精度和穩定性。然而，這種設計也導致傳感器的進深方向尺寸增加，但松下通過優化結構，使其整體尺寸仍保持在緊湊范圍內。

2.3 電氣特性

• 電源要求：支持12-24V DC寬電壓輸入，脈動P-P不超過10%。

• 輸出能力：

• 電壓輸出：0-5V，報警時輸出+5.2V，輸出阻抗100Ω。

• 電流輸出：4-20mA，報警時輸出0mA，輸出阻抗300Ω。

• 控制輸出：NPN開路集電極晶體管，最大流入電流50mA，外加電壓不超過30V DC。

• 短路保護：具備自動恢復功能，防止因短路導致的設備損壞。

三、安裝與接線

3.1 安裝注意事項

• 安裝位置：傳感器應安裝在遠離強振動、強磁場和高溫源的位置，避免陽光直射或強反射光干擾。

• 安裝角度：建議傳感器與檢測面垂直安裝，傾斜角度不超過±5°，以確保光束準確投射到目標表面。

• 電纜固定：使用配套的電纜夾固定傳感器電纜，避免電纜晃動導致信號不穩定。

3.2 接線圖

HGC1030的接線端子包括電源輸入、控制輸出、模擬輸出和外部輸入等部分。以下是典型接線示例：

1. 電源接線：

• 正極（+）：連接至12-24V DC電源正極。

• 負極（-）：連接至電源負極（GND）。

2. 控制輸出接線：

• NPN輸出：連接至PLC或控制器的輸入端，注意公共端（COM）的連接。

3. 模擬輸出接線：

• 電壓輸出：連接至模擬量輸入模塊（如0-5V對應PLC的0-10V輸入范圍）。

• 電流輸出：連接至4-20mA輸入模塊（注意負載電阻匹配）。

4. 外部輸入接線：

• 可用于觸發傳感器測量或切換工作模式（如教導模式）。

3.3 電纜延長

HGC1030標配2米長的0.2mm2 5芯復合電纜，用戶可根據需要延長至最長10米（需使用0.3mm2以上規格的電纜）。延長電纜時，需確保屏蔽層接地良好，以減少電磁干擾。

四、操作與設置

4.1 按鍵功能

HGC1030面板設有SET鍵、上鍵、下鍵和PR鍵，通過組合操作可實現參數設置、模式切換和教導功能。以下是主要按鍵功能：

• SET鍵：確認、進入設置菜單或保存參數。

• 上鍵/下鍵：調整數值、切換選項或翻頁。

• PR鍵：長按3秒進入/退出設定模式，短按用于快速切換功能。

4.2 教導模式

教導模式是HGC1030的核心功能之一，用戶可通過該模式快速設定基準值范圍，實現自動化檢測。以下是三種教導模式的操作步驟：

4.2.1 一點教導

1. 長按下鍵3秒，進入設定模式。

2. 按下鍵兩次，選擇“n-1”模式（一點教導）。

3. 按SET鍵確認，傳感器將當前檢測值設為基準值。

4. 長按PR鍵3秒返回?cái)?shù)顯模式，此時傳感器僅在檢測到與基準值一致的距離時輸出信號。

4.2.2 兩點教導

1. 長按下鍵3秒，進入設定模式。

2. 按下鍵四次，選擇“n-2”模式（兩點教導）。

3. 按SET鍵確認，傳感器將當前檢測值設為下限值（A）。

4. 移動目標物體至上限位置，按SET鍵確認，傳感器將當前值設為上限值（B）。

5. 長按PR鍵3秒返回?cái)?shù)顯模式，此時傳感器僅在檢測值位于A和B之間時輸出信號。

4.2.3 三點教導

1. 長按下鍵3秒，進入設定模式。

2. 按下鍵六次，選擇“n-3”模式（三點教導）。

3. 按SET鍵確認，傳感器將當前檢測值設為教導值1。

4. 移動目標物體至第二位置，按SET鍵確認，傳感器將當前值設為教導值2。

5. 移動目標物體至第三位置，按SET鍵確認，傳感器將當前值設為教導值3。

6. 傳感器自動將教導值1和2設為第一區間，教導值2和3設為第二區間，實現多段檢測。

4.3 模擬量輸出設置

HGC1030支持電壓輸出（0-5V）和電流輸出（4-20mA）兩種模式，用戶可根據需求切換：

1. 長按PR鍵3秒，進入設定模式。

2. 按下鍵多次，選擇“A.UT”（電壓模式）或“1.UT”（電流模式）。

3. 按SET鍵確認，完成切換。

4.4 高級功能設置

4.4.1 定時器功能

HGC1030提供四種定時器模式，用于控制輸出信號的延遲或持續時間：

• OFF延遲定時器：輸出信號延遲5ms后生效。

• ON延遲定時器：檢測后5ms內輸出信號無效。

• 單觸式定時器：僅在檢測后5ms內輸出信號。

• 無定時器：輸出信號無延遲。

4.4.2 邏輯反轉

通過設定“L-N”（正邏輯）或“d-N”（反邏輯），用戶可切換輸出信號的邏輯狀態，適應不同控制需求。

4.4.3 偏移調整

在“DISP”菜單下選擇“FST”模式，可對測量值進行偏移調整，使顯示數值向正方向偏移，適用于需要擴大測量范圍的應用場景。

五、維護與故障排除

5.1 日常維護

• 清潔傳感器：定期使用軟布或棉簽蘸取少量酒精，輕輕擦拭傳感器表面，避免灰塵或油污影響測量精度。

• 檢查電纜：確認電纜無破損、接頭無松動，避免因接觸不良導致信號異常。

• 環境檢查：確保傳感器工作環境無強光直射、高溫或高濕度，避免設備損壞。

5.2 常見故障及解決方法

六、安全注意事項

• 電氣安全：

• 禁止在帶電狀態下觸摸傳感器裸露的接點和部位，防止觸電。

• 使用符合規格的保險絲，避免過載損壞設備。

• 環境安全：

• 禁止在潮濕、易爆或強腐蝕性環境中使用傳感器。

• 避免在高溫（超過45℃）或低溫（低于-10℃）環境下長時間運行。

• 操作安全：

• 禁止私自拆卸傳感器外殼，以免損壞內部元件。

• 在進行參數設置或模式切換時，確保傳感器未處于測量狀態，避免誤操作導致設備損壞。

七、附錄

7.1 術語解釋

• F.S.（Full Scale）：滿量程，指?jìng)鞲衅鞯淖畲鬁y(cè)量范圍。

• CMOS影像傳感器：互補金屬氧化物半導體圖像傳感器，具有高靈敏度、低噪聲的特點。

• NPN開路集電極晶體管：一種常用的輸出驅動方式，適用于連接PLC等工業控制設備。

7.2 保修條款

HGC1030激光傳感器提供12個月質保期，自購買之日起計算。在質保期內，若因產品質量問題導致設備故障，用戶可憑購買憑證聯系松下授權服務商進行免費維修或更換。以下情況不在保修范圍內：

• 用戶自行拆卸或改裝設備導致的損壞。

• 因使用不當、環境惡劣或外力沖擊導致的故障。

• 超過質保期的設備。

八、總結

HGC1030激光傳感器憑借其高精度、高穩定性和易用性，成為工業自動化領域的重要測量工具。通過本說明書的詳細介紹，用戶可全面了解產品的技術規格、安裝調試方法、操作設置技巧以及維護保養要點。在實際應用中，建議用戶嚴格按照操作規范使用設備，并定期進行維護檢查，以確保傳感器長期穩定運行，為生產效率和產品質量提供可靠保障。
