STM32G431CBU6引腳配置深度解析

一、STM32G431CBU6芯片概述

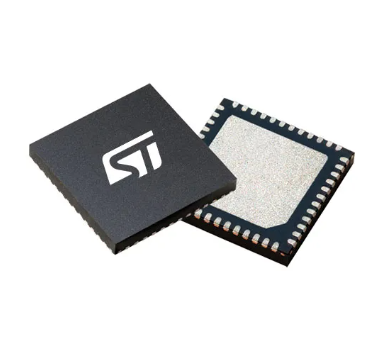

STM32G431CBU6是意法半導體推出的一款基于ARM Cortex-M4內核的高性能微控制器,其工作頻率高達170MHz,內置單精度浮點單元(FPU)和數字信號處理(DSP)指令集,適用于電機控制、傳感器信號處理、工業自動化等需要高實時性和計算能力的應用場景。該芯片集成了豐富的模擬外設(如3個運算放大器、4個比較器、2個12位ADC等)和通信接口(如SPI、I2C、USART等),并通過32位多AHB總線矩陣實現高效數據傳輸。其128KB Flash存儲器和32KB SRAM為復雜應用提供了充足的存儲空間,同時支持多種低功耗模式以滿足電池供電設備的需求。


1.1 核心功能模塊

  • Cortex-M4內核:支持FPU和DSP指令,主頻170MHz,性能達213 DMIPS,適用于實時性要求高的場景。

  • 模擬外設

    • 3個運算放大器(OPAMP):支持PGA模式,可用于信號調理或電流采樣。

    • 4個比較器(COMP):可配置為窗口比較器或獨立比較器,用于過流保護或閾值檢測。

    • 2個12位ADC:支持硬件過采樣,分辨率最高可達16位,適用于高精度模擬信號采集。

  • 通信接口

    • 3個SPI接口:支持4至16位可編程位幀,可復用為半雙工I2S接口。

    • 3個I2C接口:支持增強快速模式(1Mbps),兼容SMBus/PMBus協議。

    • 4個USART/UART接口:支持LIN、IrDA等協議,滿足多樣化通信需求。

  • 定時器

    • 2個高級電機控制定時器:支持8通道PWM輸出,內置死區生成和緊急停止功能,適用于三相電機控制。

    • 1個32位定時器:適用于高精度定時任務。

1.2 引腳資源分布

STM32G431CBU6采用QFP64封裝,提供64個可編程引腳,其中部分引腳支持復用功能(如GPIO、ADC輸入、定時器通道等)。引腳功能通過Option Bytes和CubeMX工具配置,開發者需根據應用需求選擇合適的復用模式。例如,PB6引腳默認為BOOT0功能,但可通過Option Bytes將其配置為普通GPIO,以避免與硬件I2C功能沖突。

二、關鍵引腳配置詳解

以下結合典型應用場景,詳細解析STM32G431CBU6的引腳配置方法。

2.1 三相電流采樣電路配置

在三相電機控制應用中,需通過采樣電阻和運放電路采集三相電流信號。STM32G431CBU6內置3個運算放大器(OPAMP1、OPAMP2、OPAMP3),可分別用于A、B、C三相電流采樣。

2.1.1 硬件連接

  • A相電流采樣

    • OPAMP1同相輸入(VINP)接PA1,反相輸入(VINM)接PA3,輸出(VOUT)接PA2。

    • PA2通過內部總線連接至ADC1_IN3,實現模擬信號數字化。

  • B相電流采樣

    • OPAMP2同相輸入接PA7,反相輸入接PA5,輸出接PA6。

    • PA6連接至ADC2_IN3。

  • C相電流采樣

    • OPAMP3同相輸入接PB0,反相輸入接PB2,輸出接PB1。

    • PB1連接至ADC1_IN12。

2.1.2 軟件配置步驟

  1. 引腳功能配置

    • 在CubeMX中,將PA1、PA7、PB0配置為OPAMP輸入模式,PA3、PA5、PB2配置為模擬輸入模式,PA2、PA6、PB1配置為ADC輸出模式。

  2. OPAMP參數設置

    • 增益配置:根據采樣電阻阻值(如0.003Ω)和ADC參考電壓(如3.3V),計算運放增益,確保采樣信號在ADC量程范圍內。

    • 偏置電壓:若需消除運放失調電壓,可通過外部電路或軟件校準實現。

  3. ADC配置

    • 啟用ADC1和ADC2的注入采樣模式,設置采樣時間為239.5個ADC時鐘周期,以提高采樣精度。

    • 配置ADC中斷,在采樣完成后觸發數據處理流程。

2.1.3 過流保護實現

利用內置比較器(COMP1、COMP2、COMP4)實現過流保護:

  • COMP1同相輸入接PA1(OPAMP1同相輸入),反相輸入接內部基準電壓(如1.5V)。

  • 比較器輸出連接至TIM1_BRK2,當檢測到過流信號時,觸發定時器剎車功能,停止PWM輸出。

2.2 74HC595驅動LED控制

74HC595是常用的串行輸入/并行輸出移位寄存器,可通過SPI或GPIO方式驅動多個LED。

2.2.1 GPIO驅動模式

  • 引腳連接

    • STCP(鎖存時鐘)接PB12,SHCP(移位時鐘)接PB13,DS(數據輸入)接PB15,OE(輸出使能)接PB14。

  • 配置步驟

    1. 在CubeMX中,將PB12、PB13、PB14、PB15配置為GPIO_Output模式。

    2. 初始化時,將OE引腳拉低,確保輸出使能。

    3. 通過軟件實現移位寄存器操作,例如:


      void ShiftOut(uint32_t data) {

      HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, GPIO_PIN_RESET); // 拉低STCP

      for (int i = 0; i < 24; i++) { // 假設級聯3片74HC595

      HAL_GPIO_WritePin(GPIOB, GPIO_PIN_13, GPIO_PIN_RESET); // 拉低SHCP

      if (data & (1 << (23 - i))) {

      HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15, GPIO_PIN_SET); // 設置DS

      } else {

      HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15, GPIO_PIN_RESET);

      }

      HAL_GPIO_WritePin(GPIOB, GPIO_PIN_13, GPIO_PIN_SET); // 拉高SHCP

      }

      HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, GPIO_PIN_SET); // 拉高STCP,鎖存數據

      }

2.2.2 SPI驅動模式

  • 引腳連接

    • SPI2的SCK接PB13,MOSI接PB15,STCP接PB12,OE接PB14。

  • 配置步驟

    1. 在CubeMX中,啟用SPI2,設置為“僅發送主模式”。

    2. 將PB12和PB14配置為GPIO_Output模式。

    3. 通過SPI發送數據,例如:


      void ShiftOut_SPI(uint32_t data) {

      HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, GPIO_PIN_RESET); // 拉低STCP

      HAL_SPI_Transmit(&hspi2, (uint8_t *)&data, 3, 1000); // 發送3字節數據

      HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, GPIO_PIN_SET); // 拉高STCP

      }

2.3 ADC采樣與串口打印

以下示例展示如何通過ADC2采集模擬信號,并通過USART1打印結果。

2.3.1 硬件連接

  • 將待測信號接至PA7(ADC2_IN3)。

  • USART1的TX引腳接PA9,RX引腳接PA10。

2.3.2 軟件配置步驟

引腳配置

將PA7配置為ADC2_IN3,PA9配置為USART1_TX,PA10配置為USART1_RX。

ADC配置

啟用ADC2的規則采樣模式,設置采樣時間為55.5個ADC時鐘周期。

配置ADC DMA傳輸,將采樣結果存儲至緩沖區。

USART配置

設置波特率為115200,數據位為8,停止位為1,無校驗位。

代碼實現


uint32_t adcValue;

float voltage;

char msg[50];



while (1) {

HAL_ADC_Start(&hadc2); // 啟動ADC轉換

if (HAL_ADC_PollForConversion(&hadc2, 10) == HAL_OK) {

adcValue = HAL_ADC_GetValue(&hadc2); // 讀取ADC值

voltage = adcValue * 3.3f / 4095.0f; // 轉換為電壓

snprintf(msg, sizeof(msg), "ADC: %lu, Voltage: %.2f V ", adcValue, voltage);

HAL_UART_Transmit(&huart1, (uint8_t *)msg, strlen(msg), 1000); // 打印結果

}

HAL_Delay(500); // 延時500ms

}

2.4 高級定時器PWM輸出配置

STM32G431CBU6的高級定時器(如TIM1)支持8通道PWM輸出,適用于三相電機控制。

2.4.1 硬件連接

  • 將TIM1的通道1、2、3輸出分別接至PA8、PA9、PA10。

2.4.2 軟件配置步驟

  1. 引腳配置

    • 將PA8、PA9、PA10配置為TIM1_CH1、TIM1_CH2、TIM1_CH3的復用功能。

  2. 定時器配置

    • 設置計數器時鐘為170MHz,預分頻器為1,自動重裝載值為849(對應200kHz PWM頻率)。

    • 配置通道1、2、3為PWM模式1,設置占空比為50%。

  3. 代碼實現


TIM_OC_InitTypeDef sConfigOC = {0};



sConfigOC.OCMode = TIM_OCMODE_PWM1;

sConfigOC.Pulse = 425; // 占空比50%

sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;

sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;



HAL_TIM_PWM_ConfigChannel(&htim1, &sConfigOC, TIM_CHANNEL_1);

HAL_TIM_PWM_ConfigChannel(&htim1, &sConfigOC, TIM_CHANNEL_2);

HAL_TIM_PWM_ConfigChannel(&htim1, &sConfigOC, TIM_CHANNEL_3);



HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);

HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_2);

HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_3);

三、常見問題與解決方案

3.1 DMA配置錯誤

  • 問題描述:在使用DMA傳輸PWM數據時,若未正確配置外設和內存長度,可能導致波形異常。

  • 解決方案

    • 對于32位定時器(如TIM2),需將DMA外設長度設置為DMA_PDATAALIGN_WORD。

    • 示例代碼:



    hdma_tim2_ch1.Init.PeriphDataAlignment = DMA_PDATAALIGN_WORD;

    hdma_tim2_ch1.Init.MemDataAlignment = DMA_MDATAALIGN_WORD;

3.2 BOOT0引腳沖突

  • 問題描述:PB6引腳默認為BOOT0功能,若需用作硬件I2C,需通過Option Bytes將其配置為普通GPIO。

  • 解決方案

    1. 使用STM32ST-LINK Utility工具,連接目標設備。

    2. 進入“Option Bytes”配置界面,取消勾選nSWBOOT0位。

    3. 應用配置并重啟設備。

3.3 ADC采樣值異常

  • 問題描述:ADC采樣值始終為4095,可能是采樣頻率過高或時鐘樹配置錯誤。

  • 解決方案

    • 降低ADC采樣時間(如從55.5周期調整為239.5周期)。

    • 檢查ADC時鐘分頻器配置,確保ADC時鐘不超過14MHz。

四、總結

STM32G431CBU6的引腳配置涉及多個外設的協同工作,開發者需根據應用需求選擇合適的復用模式,并通過CubeMX工具或直接寄存器操作完成配置。本文詳細解析了三相電流采樣、74HC595驅動、ADC采樣與串口打印、PWM輸出等典型應用的引腳配置方法,并提供了常見問題的解決方案。通過合理配置引腳功能,可充分發揮STM32G431CBU6的高性能和低功耗特性,滿足復雜嵌入式系統的設計需求。
