TLP521-4光耦中文資料詳解

一、TLP521-4光耦概述

TLP521-4是東芝（TOSHIBA）公司生產的一款四通道光耦合器（光電隔離器），屬于TLP521系列光耦產品。該系列光耦通過光電轉換實現輸入與輸出電路的電氣隔離，廣泛應用于工業控制、通信設備、電源系統、家用電器等領域。TLP521-4具備高隔離電壓、低輸入電流、寬工作溫度范圍等特性，適用于需要高可靠性和抗干擾能力的場景。其四通道獨立設計可同時處理多路信號，簡化電路設計并降低成本。本文將從技術參數、應用場景、電路設計、選型指南、常見問題及替代方案等方面展開詳細說明。

二、TLP521-4技術參數解析

1. 電氣特性

• 正向電流（IF）：最大50mA（極限值），典型工作電流為5mA（CTR測試條件）。

• 集電極-發射極電壓（VCEO）：最小55V，確保輸出端能承受較高電壓。

• 電流傳輸比（CTR）：50%（最小值）至600%（最大值），Rank A等級在IF=5mA、VCE=5V條件下典型值為600%。

• 隔離電壓（BVS）：2500Vrms（1分鐘測試），部分資料提及5000Vrms，需根據具體型號確認。

• 電源電壓范圍：4.5V至15V，兼容常見邏輯電平。

• 功耗：?jiǎn)瓮ǖ雷畲?50mW，總功耗需根據通道數計算。

2. 封裝與引腳定義

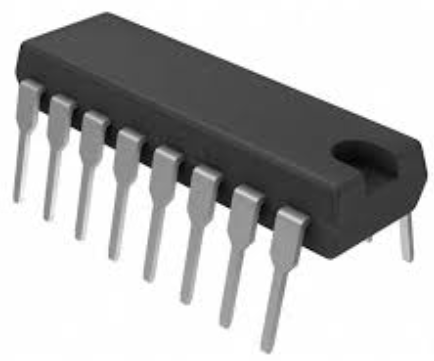

• 封裝類型：DIP-16（雙列直插16引腳），部分型號可能采用SOP（小外形封裝）。

• 引腳功能：

• 輸入側：引腳1、3、5、7為紅外發光二極管（LED）陽極，引腳2、4、6、8為陰極。

• 輸出側：引腳10、12、14、16為光電晶體管集電極，引腳9、11、13、15為發射極。

• 未使用引腳：根據具體應用可懸空或接地。

3. 環境適應性

• 工作溫度范圍：-55°C至+110°C（部分資料為-55°C至+100°C），適用于極端環境。

• 存儲溫度范圍：-65°C至+150°C。

• 最高結溫（Tj）：125°C，需避免過熱。

4. 認證與標準

• 符合UL安全標準，適用于工業級應用。

• 內部隔離結構通過嚴格測試，確保高可靠性。

三、TLP521-4應用場景與案例

1. 工業控制系統

在PLC（可編程邏輯控制器）或HMI（人機界面）中，TLP521-4用于隔離控制信號與驅動電路。例如，驅動繼電器模塊時，通過光耦隔離可防止高壓側干擾影響低壓控制電路。典型應用包括：

• 繼電器驅動電路：微控制器輸出低電平信號至光耦輸入端，驅動三極管放大后控制繼電器線圈通斷。

• 電機驅動隔離：在步進電機或伺服電機控制中，隔離驅動器與控制器信號，避免電機噪聲干擾。

2. 數字通信系統

在RS-485、CAN總線等通信接口中，TLP521-4可實現信號隔離，防止地電位差或共模干擾導致通信故障。例如：

• 總線隔離器：將通信芯片（如MAX485）與總線隔離，提升抗干擾能力。

• 長距離傳輸：在工業現場布線中，隔離光耦可減少信號衰減和噪聲耦合。

3. 電源系統

在開關電源或逆變器中，TLP521-4用于隔離控制電路與功率電路。例如：

• PWM信號隔離：將MCU輸出的PWM信號隔離后驅動功率MOSFET或IGBT。

• 反饋信號隔離：在電壓反饋回路中，隔離采樣信號與控制電路，提高穩定性。

4. 家用電器

在空調、冰箱等家電中，TLP521-4用于隔離主控板與負載電路。例如：

• 風機控制：隔離MCU輸出的風扇轉速信號，避免電機噪聲干擾主控芯片。

• 顯示面板隔離：在LED顯示屏驅動中，隔離邏輯電平與顯示驅動電路。

四、TLP521-4電路設計指南

1. 輸入側設計

• 限流電阻計算：根據輸入電壓（Vin）和LED正向壓降（Vf，約1.2V-1.5V），計算限流電阻R：

例如，Vin=5V，IF=5mA時，R≈(5-1.2)/0.005=760Ω，可選用820Ω標準值。

• 輸入保護：在LED陰極串聯反向二極管，防止反向電壓損壞LED。

2. 輸出側設計

• 負載電阻選擇：根據輸出電流（IC）和集電極-發射極飽和壓降（VCEsat，約0.1V-0.3V），計算負載電阻RL：

例如，VCC=12V，IC=10mA時，RL≈(12-0.3)/0.01=1170Ω，可選用1kΩ標準值。

• 上拉電阻：在集電極與電源之間添加上拉電阻，確保輸出高電平穩定。

3. 隔離與接地設計

• 獨立電源：輸入側與輸出側電源需完全隔離，避免地回路干擾。

• 隔離電壓驗證：確保隔離電壓滿足系統安全要求（如醫療設備需更高隔離電壓）。

4. 散熱與布局

• 散熱措施：在高溫環境下，可通過增加散熱片或PCB銅箔面積降低結溫。

• 布局建議：輸入與輸出電路保持足夠間距，避免信號耦合；高頻信號線需短而粗。

五、TLP521-4選型與替代方案

1. 選型要點

• 通道數需求：?jiǎn)瓮ǖ揽蛇xTLP521-1，雙通道選TLP521-2，四通道選TLP521-4。

• CTR范圍：高CTR型號（如600%）適用于低輸入電流場景，低CTR型號（如50%）成本更低。

• 封裝類型：DIP-16適合手工焊接，SOP適合自動化貼片。

2. 替代型號推薦

• LTV-847：光寶科技生產，四通道光耦，CTR范圍與TLP521-4相近，價格更低。

• PS2801-4：瑞薩電子產品，隔離電壓更高（5000Vrms），適用于高壓場景。

• TLP281-4：東芝另一款四通道光耦，性能與TLP521-4類似，但價格可能更高。

3. 選型對比表

六、TLP521-4常見問題與解決方案

1. 輸出不導通

• 原因：輸入電流不足、LED損壞、輸出側負載過大。

• 解決方案：檢查限流電阻是否合理，測量LED正向壓降，降低輸出負載。

2. 輸出導通但電流不足

• 原因：CTR過低、輸出側電源電壓不足。

• 解決方案：選用高CTR型號，提高輸出側電源電壓。

3. 隔離失效

• 原因：隔離電壓不足、PCB爬電距離不足。

• 解決方案：驗證隔離電壓，增加PCB隔離槽寬度。

4. 溫度過高

• 原因：環境溫度過高、散熱不良。

• 解決方案：降低環境溫度，增加散熱措施。

七、TLP521-4市場與應用趨勢

1. 市場需求分析

隨著工業自動化和物聯網的發展，對高可靠性光耦的需求持續增長。TLP521-4憑借其四通道獨立設計和低成本優勢，在中小型設備中占據重要地位。

2. 技術發展趨勢

• 高集成度：未來光耦可能集成更多通道或功能（如ESD保護）。

• 低功耗：針對電池供電設備，開發更低輸入電流的型號。

• 高隔離電壓：醫療、航空等領域?qū)Ω綦x電壓要求更高。

3. 競爭格局

東芝、光寶、瑞薩等廠商在光耦市場占據主導地位。國產廠商（如華潤微、士蘭微）正逐步提升技術水平，未來可能推出替代型號。

八、總結

TLP521-4作為一款經典四通道光耦合器，憑借其高隔離電壓、低輸入電流和寬工作溫度范圍，在工業控制、通信設備、電源系統等領域得到廣泛應用。本文從技術參數、應用場景、電路設計、選型指南、常見問題及替代方案等方面進行了全面解析，為工程師提供了實用的參考資料。在實際應用中，需根據具體需求選擇合適的型號，并遵循電路設計原則，確保系統穩定可靠運行。隨著技術的不斷進步，TLP521-4及其替代型號將在更多領域發揮重要作用。
