NBN40-L2-E2-V1開關說明書

一、產品概述

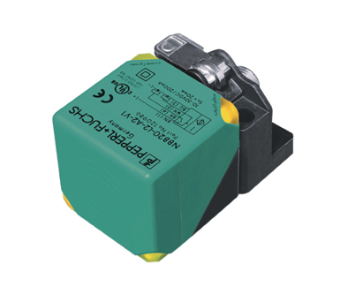

NBN40-L2-E2-V1是倍加福（Pepperl+Fuchs）公司推出的一款高性能電感式接近開關，屬于其Varikont L?系列。該開關采用先進的電感技術，能夠通過檢測金屬物體的接近來控制電路的通斷，廣泛應用于工業自動化、機械制造、物流輸送等領域。NBN40-L2-E2-V1以其高可靠性、長壽命和優異的抗干擾性能，成為工業現場位置檢測、計數、限位等應用的理想選擇。

二、技術參數

1. 基本參數

• 型號：NBN40-L2-E2-V1

• 品牌：倍加福（Pepperl+Fuchs）

• 系列：Varikont L?

• 開關功能：常開（NO）

• 輸出類型：PNP

• 輸出極性：直流（DC）

• 工作距離：40mm（額定）

• 確保操作距離：0...32.4mm

• 實際工作距離：36...44mm

• 衰減系數：

• 鋁（Al）：0.33

• 銅（Cu）：0.31

• 不銹鋼304：0.74

• 黃銅（Brass）：0.38

2. 電氣參數

• 工作電壓：10...30V DC

• 開關頻率：0...180Hz

• 遲滯類型：5%

• 反極性保護：支持

• 短路保護：脈沖式

• 電壓降：≤2V

• 工作電流：0...200mA

• 斷態電流：0...0.5mA

• 空載電流：≤20mA

• 可用前的時間延遲：80ms

3. 指示燈參數

• 工作電壓指示燈：綠色LED

• 開關狀態指示燈：黃色LED

4. 機械參數

• 安裝方式：非齊平

• 連接類型：連接器插頭M12x1，4針

• 外殼材料：PA（聚酰胺）

• 感應面材料：PA

• 防護等級：IP68/IP69K

• 電纜直徑：3.3mm±0.15mm

5. 環境參數

• 環境溫度：-25...85°C（-13...185°F）

• 存儲溫度：-40...85°C（-40...185°F）

• 防護等級：II

• 額定絕緣電壓：253V

• 額定沖擊耐受電壓：4000V

6. 功能性安全相關參數

• MTTFd：1510年

• 任務時間（TM）：20年

• 診斷覆蓋率（DC）：0%

三、工作原理

NBN40-L2-E2-V1電感式接近開關基于電感原理工作。其內部包含一個電感線圈和相應的電子電路。當金屬物體接近開關的感應面時，會在金屬物體內產生渦流，這些渦流會反作用于開關內部的電感線圈，導致線圈的電感量發生變化。這一變化被電子電路檢測并處理，最終轉換為開關信號輸出。由于該開關僅對金屬物體敏感，因此具有較高的抗干擾性能和檢測精度。

四、產品特點

1. 高可靠性

• 防護等級高：IP68/IP69K防護等級確保開關能夠在惡劣的工業環境中穩定運行，防水、防塵、耐高壓清洗。

• 抗干擾能力強：采用先進的電子電路設計，有效抑制電磁干擾和射頻干擾，確保信號傳輸?shù)姆€(wěn)定性。

• 長壽命：優質的材料和精湛的工藝保證了開關的長壽命和低故障率。

2. 易于安裝與使用

• 非齊平安裝：開關的感應面與安裝面不齊平，便于安裝和調試。

• 連接器插頭：采用M12x1連接器插頭，4針設計，便于接線和維護。

• 指示燈：綠色和黃色LED指示燈分別顯示工作電壓和開關狀態，便于用戶實時監控開關的工作情況。

3. 靈活的輸出類型

• PNP輸出：支持PNP輸出類型，適用于多種工業控制系統。

• 三線制接線：采用三線制接線方式，便于與負載和電源連接。

4. 廣泛的適用性

• 多種金屬檢測：能夠檢測鋁、銅、不銹鋼、黃銅等多種金屬物體。

• 多種應用場景：適用于位置檢測、計數、限位、自動保護等多種工業自動化應用場景。

五、安裝與接線

1. 安裝注意事項

• 安裝位置：確保開關的感應面與被檢測金屬物體平行，且安裝位置無遮擋物。

• 安裝距離：根據實際工作距離調整開關的安裝位置，確保在有效檢測范圍內。

• 固定方式：采用合適的固定方式將開關牢固地安裝在設備上，防止松動或振動。

2. 接線方法

NBN40-L2-E2-V1為三線制PNP輸出接近開關，接線方法如下：

• 紅（棕）線：接電源正端（+V）

• 藍線：接電源0V端（0V）

• 黃（黑）線：為信號線，應接負載。負載的另一端接電源0V端（對于PNP型接近開關）。

注意：

• 在接線前，請確保電源已關閉，以避免觸電風險。

• 接線時應使用合適的電線和接線端子，確保接線牢固可靠。

• 如果需要將接近開關連接到PLC（可編程邏輯控制器）的數字量輸入模塊，請根據PLC的輸入類型（源型或漏型）選擇合適的接近開關類型（NPN或PNP）。

3. 接線示例

示例1：接近開關控制信號燈

• 將紅（棕）線接電源正端（+24V）

• 將藍線接電源0V端（0V）

• 將黃（黑）線接信號燈的一端，信號燈的另一端接電源0V端

示例2：接近開關控制繼電器線圈

• 將紅（棕）線接電源正端（+24V）

• 將藍線接電源0V端（0V）

• 將黃（黑）線接繼電器線圈的一端，繼電器線圈的另一端接電源0V端

示例3：接近開關連接到PLC數字量輸入模塊（源型輸入）

• 將紅（棕）線接電源正端（+24V）

• 將藍線接電源0V端（0V）

• 將黃（黑）線接PLC數字量輸入模塊的輸入端，PLC數字量輸入模塊的公共端接電源正端（+24V）

六、應用場景

1. 工業自動化

在工業自動化生產線中，NBN40-L2-E2-V1接近開關可用于檢測工件的位置、計數、限位等。例如，在裝配線上，當工件到達指定位置時，接近開關檢測到工件并輸出信號，控制機械手進行抓取或裝配操作。

2. 機械制造

在機械制造領域，接近開關可用于檢測機床的運動部件位置、控制刀具的進給和退回等。例如，在數控機床上，接近開關可安裝在刀具庫附近，檢測刀具的位置和狀態，確保刀具的準確更換和加工精度。

3. 物流輸送

在物流輸送系統中，接近開關可用于檢測貨物的位置、控制輸送帶的啟停和轉向等。例如，在自動化倉庫中，當貨物到達指定貨位時，接近開關檢測到貨物并輸出信號，控制堆垛機進行存取操作。

4. 食品加工

在食品加工行業中，由于生產環境對衛生要求較高，NBN40-L2-E2-V1接近開關的IP68/IP69K防護等級能夠滿足食品加工設備的清洗和消毒需求。接近開關可用于檢測食品包裝的位置、控制包裝機的運行等。

5. 汽車制造

在汽車制造過程中，接近開關可用于檢測汽車零部件的位置、控制焊接機器人的運動軌跡等。例如，在汽車車身焊接生產線上，接近開關可安裝在焊接夾具附近，檢測零部件的裝配位置和狀態，確保焊接質量和生產效率。

七、維護與保養

1. 定期檢查

• 外觀檢查：定期檢查開關的外觀是否有損壞、變形或腐蝕等情況。

• 接線檢查：檢查接線是否牢固可靠，有無松動或脫落現象。

• 指示燈檢查：觀察綠色和黃色LED指示燈的工作情況，確保指示燈正常顯示。

2. 清潔保養

• 清潔外殼：使用干凈的軟布擦拭開關的外殼，去除灰塵和污垢。避免使用化學溶劑或腐蝕性清潔劑。

• 清潔感應面：定期清潔開關的感應面，確保感應面無油污、金屬屑等雜質。可使用干凈的軟布或棉簽輕輕擦拭。

3. 故障排除

• 開關不動作：

• 檢查電源是否正常供電。

• 檢查接線是否正確無誤。

• 檢查被檢測金屬物體是否在有效檢測范圍內。

• 檢查開關是否損壞（可使用萬用表測量開關的輸出信號）。

• 開關誤動作：

• 檢查周圍環境是否存在強電磁干擾源。

• 檢查被檢測物體是否為非金屬物體或金屬物體表面有絕緣層。

• 檢查開關的安裝位置是否正確，有無遮擋物或振動干擾。

4. 更換與報廢

• 更換開關：當開關出現故障或損壞時，應及時更換新的開關。更換時應選擇與原開關型號相同或兼容的開關。

• 報廢處理：對于無法修復或已達到使用壽命的開關，應按照環保要求進行報廢處理。避免隨意丟棄或焚燒開關，以免對環境造成污染。

八、安全注意事項

• 操作前斷電：在進行任何安裝、接線、維護或保養操作前，請務必切斷電源，以確保人身安全。

• 使用絕緣工具：在操作過程中，請使用絕緣良好的專業工具，避免觸電風險。

• 佩戴防護裝備：進行電氣作業時，請佩戴絕緣手套和護目鏡等防護裝備，確保個人安全。

• 遵守操作規程：請嚴格遵守本說明書中的操作規程和安全注意事項，避免因誤操作導致的人身傷害或設備損壞。

• 專業培訓：非專業人員請勿隨意拆卸或維修開關。如需進行復雜操作或維修，請聯系專業技術人員或倍加福公司的售后服務部門。

九、常見問題解答

Q1：NBN40-L2-E2-V1接近開關能否檢測非金屬物體？
A1：不能。NBN40-L2-E2-V1為電感式接近開關，僅對金屬物體敏感，無法檢測非金屬物體。

Q2：如何選擇合適的接近開關工作距離？
A2：應根據實際被檢測金屬物體的大小、形狀和運動速度等因素選擇合適的工作距離。一般來說，工作距離應略大于被檢測金屬物體的最大尺寸，以確保穩定可靠的檢測。

Q3：接近開關的防護等級IP68/IP69K表示什么？
A3：IP68表示開關具有完全防塵和在一定水壓下長時間浸水的能力；IP69K表示開關能夠承受高溫高壓水流的沖洗，適用于需要頻繁清洗的場合。

Q4：接近開關的輸出類型NPN和PNP有何區別？
A4：NPN和PNP是接近開關的兩種輸出類型，主要區別在于信號線的電流方向。NPN型接近開關的信號線在導通時輸出低電平（接近0V），適用于負載公共端接電源正極的場合；PNP型接近開關的信號線在導通時輸出高電平（接近電源電壓），適用于負載公共端接電源負極的場合。

Q5：如何延長接近開關的使用壽命？
A5：為延長接近開關的使用壽命，應注意以下幾點：避免在高溫、潮濕、腐蝕性氣體等惡劣環境中使用；定期清潔開關的外殼和感應面；避免開關受到強烈的機械振動或沖擊；嚴格按照操作規程進行安裝、接線和維護保養。

十、總結

NBN40-L2-E2-V1電感式接近開關作為倍加福公司的一款高性能產品，以其高可靠性、長壽命、優異的抗干擾性能和廣泛的適用性，在工業自動化、機械制造、物流輸送等領域發揮著重要作用。通過本說明書的詳細介紹，用戶可以全面了解NBN40-L2-E2-V1的技術參數、工作原理、產品特點、安裝與接線方法、應用場景、維護與保養以及安全注意事項等方面的知識。在實際應用中，用戶應根據具體需求選擇合適的接近開關型號和參數，并嚴格按照操作規程進行安裝、接線和維護保養，以確保開關的穩定可靠運行和延長使用壽命。
