LNK626PG與TNY275PN電源芯片代換可行性分析

引言

在電源設計領域，芯片代換是一個常見且關鍵的問題。當原設計使用的芯片因停產、供應短缺或成本過高而需要替換時，工程師必須仔細評估替代芯片的電氣特性、封裝形式、引腳定義以及功能兼容性。本文將深入探討LNK626PG與TNY275PN兩款電源芯片的代換可行性，從技術參數、功能特性、應用場景等多個維度進行全面分析，為工程師提供參考依據。

一、LNK626PG與TNY275PN概述

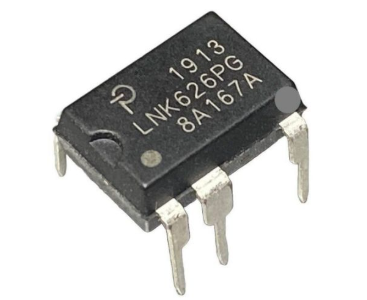

1.1 LNK626PG芯片簡介

LNK626PG是Power Integrations公司推出的一款高集成度離線開關電源芯片，屬于LinkSwitch-CV系列。該芯片采用DIP-8封裝，內置725V高壓MOSFET，具備精確的初級側恒定電壓（CV）控制功能。其主要技術參數如下：

• 輸入電壓范圍：85VAC至265VAC（寬電壓輸入，適應全球電網標準）

• 輸出電壓：5VDC（固定輸出，適用于低功率應用）

• 輸出電流：最大1.08A（典型值），峰值可達1.2A（短時過載能力）

• 開關頻率：100kHz（固定頻率，減少EMI設計難度）

• 占空比：54%（典型值，影響輸出功率和效率）

• 工作溫度范圍：-40℃至150℃（寬溫工作，適應惡劣環境）

• 封裝形式：DIP-8（通孔安裝，便于焊接和維修）

LNK626PG的核心優勢在于其高度集成化設計，無需外部光耦合器和次級CV控制電路，從而簡化了電源設計流程，降低了系統成本。此外，該芯片還具備頻率抖動、逐周期電流限制、滯后熱關閉等保護功能，提高了電源的可靠性和安全性。

1.2 TNY275PN芯片簡介

TNY275PN是Power Integrations公司TinySwitch-III系列的一款節能型離線開關電源芯片，同樣采用DIP-8封裝。該芯片內置700V高壓MOSFET，集成了振蕩器、高壓開關電流源、電流限制和熱關斷電路。其主要技術參數如下：

• 輸入電壓范圍：85VAC至265VAC（與LNK626PG相同，適應全球電網標準）

• 輸出電壓：12VDC（固定輸出，適用于中功率應用）

• 輸出功率：11.5W（峰值/開放狀態），6W（適配器狀態，230VAC輸入）

• 開關頻率：132kHz（略高于LNK626PG，可能影響EMI設計）

• 占空比：最大65%（高于LNK626PG，提供更大的輸出功率潛力）

• 工作溫度范圍：-40℃至125℃（略低于LNK626PG，但仍滿足大多數應用需求）

• 封裝形式：DIP-8（與LNK626PG相同，便于替換）

TNY275PN的核心優勢在于其高靈活性和擴展功率范圍，通過簡單的開/關控制方式實現輸出電壓的穩定。此外，該芯片還具備自動重啟、頻率抖動、滯后熱關斷等保護功能，進一步提高了電源的可靠性和安全性。

二、LNK626PG與TNY275PN技術參數對比

2.1 輸入電壓范圍

兩款芯片的輸入電壓范圍均為85VAC至265VAC，這意味著它們都可以適應全球大多數地區的電網標準，無需額外的電壓轉換電路。這一共同點為兩款芯片的代換提供了基礎條件。

2.2 輸出電壓與電流

LNK626PG的輸出電壓為5VDC，最大輸出電流為1.08A（典型值），峰值可達1.2A。而TNY275PN的輸出電壓為12VDC，輸出功率為11.5W（峰值/開放狀態），6W（適配器狀態，230VAC輸入）。從輸出電壓和電流的角度來看，兩款芯片存在顯著差異：

• 輸出電壓差異：LNK626PG適用于5VDC低功率應用，如小型電子設備、LED照明等；而TNY275PN適用于12VDC中功率應用，如工業控制、通信設備等。

• 輸出電流與功率差異：LNK626PG的輸出電流和功率相對較低，而TNY275PN的輸出功率更高，但電流值需根據具體負載電阻計算。

2.3 開關頻率與占空比

LNK626PG的開關頻率為100kHz，占空比為54%（典型值）；而TNY275PN的開關頻率為132kHz，占空比最大為65%。開關頻率和占空比的不同會影響電源的效率、EMI特性以及變壓器設計：

• 開關頻率差異：TNY275PN的開關頻率更高，可能導致EMI問題更復雜，需要更精細的濾波設計。

• 占空比差異：TNY275PN的占空比更大，意味著在相同輸入電壓下，其輸出功率潛力更大，但也可能導致變壓器設計更復雜。

2.4 工作溫度范圍

LNK626PG的工作溫度范圍為-40℃至150℃，而TNY275PN的工作溫度范圍為-40℃至125℃。雖然兩款芯片都可以在-40℃至125℃的溫度范圍內正常工作，但LNK626PG的更高上限溫度使其更適合極端高溫環境，如工業控制、戶外設備等。

2.5 封裝形式與引腳定義

兩款芯片均采用DIP-8封裝，封裝尺寸和引腳排列相似，但引腳功能可能存在差異。在代換過程中，必須仔細核對引腳定義，確保電氣連接正確無誤。例如，LNK626PG的引腳可能包括輸入電壓、輸出電壓、反饋控制、接地等；而TNY275PN的引腳可能包括使能、限流選擇、過熱保護等。引腳功能的差異可能導致代換后電路無法正常工作。

三、LNK626PG與TNY275PN功能特性對比

3.1 控制方式與保護功能

LNK626PG采用精確的初級側恒定電壓（CV）控制方式，無需外部光耦合器和次級CV控制電路，從而簡化了電源設計。同時，該芯片還具備頻率抖動、逐周期電流限制、滯后熱關閉等保護功能，提高了電源的可靠性和安全性。

TNY275PN則采用簡單的開/關控制方式，通過振蕩器、使能電路、限流狀態調節器等模塊實現輸出電壓的穩定。此外，該芯片還具備自動重啟、頻率抖動、滯后熱關斷等保護功能，與LNK626PG相似，但具體實現方式和保護閾值可能存在差異。

3.2 效率與功耗

兩款芯片在效率與功耗方面表現各異。LNK626PG通過高度集成化設計減少了外部元件數量，從而降低了系統功耗和成本。同時，該芯片還具備無負載功耗小于230VAC時200mW和<70mW（帶可選外部偏置）的特性，符合全球節能規定。

TNY275PN則通過優化控制方式和電路設計提高了效率。在265VAC無偏置繞組時，其空載功耗小于150mW；有偏置繞組時，空載功耗小于50mW。這一特性使得TNY275PN在輕負載或空載狀態下更加節能。

3.3 電磁兼容性（EMC）

電磁兼容性是電源設計中的重要考慮因素。LNK626PG通過頻率抖動技術減少了EMI濾波成本，提高了電源的電磁兼容性。而TNY275PN同樣具備頻率抖動功能，但開關頻率更高可能導致EMI問題更復雜。在代換過程中，必須重新評估EMC性能，并采取必要的濾波措施。

四、LNK626PG與TNY275PN應用場景對比

4.1 LNK626PG應用場景

LNK626PG適用于低功率、5VDC輸出的應用場景，如：

• 小型電子設備：如手機充電器、平板電腦適配器等。

• LED照明：如LED燈泡、LED燈帶等。

• 工業控制：如傳感器電源、儀表電源等。

在這些應用場景中，LNK626PG的高度集成化設計和精確的CV控制功能可以簡化電源設計流程，降低成本并提高可靠性。

4.2 TNY275PN應用場景

TNY275PN適用于中功率、12VDC輸出的應用場景，如：

• 工業控制：如PLC電源、電機驅動器電源等。

• 通信設備：如路由器、交換機等網絡設備的電源。

• 消費電子：如電視、音響等家電的電源。

在這些應用場景中，TNY275PN的高靈活性和擴展功率范圍可以滿足不同的負載需求，并提供穩定的輸出電壓和電流。

五、LNK626PG與TNY275PN代換可行性分析

5.1 代換難點與挑戰

從技術參數和功能特性的角度來看，LNK626PG與TNY275PN之間存在顯著差異，主要包括：

• 輸出電壓與電流不匹配：LNK626PG的輸出電壓為5VDC，而TNY275PN的輸出電壓為12VDC。這一差異可能導致代換后電路無法正常工作或性能下降。

• 開關頻率與占空比差異：兩款芯片的開關頻率和占空比不同，可能影響電源的效率、EMI特性以及變壓器設計。在代換過程中，必須重新評估這些參數并采取必要的調整措施。

• 引腳功能差異：雖然兩款芯片均采用DIP-8封裝，但引腳功能可能存在差異。在代換過程中，必須仔細核對引腳定義并確保電氣連接正確無誤。

5.2 代換條件與限制

在特定條件下，LNK626PG與TNY275PN之間可能存在一定的代換可能性，但需滿足以下條件：

• 輸出電壓與電流調整：通過外部電路調整輸出電壓和電流以匹配原設計需求。例如，可以使用DC-DC轉換器將TNY275PN的12VDC輸出轉換為5VDC輸出。

• 變壓器重新設計：由于開關頻率和占空比的不同，可能需要重新設計變壓器以適應新的工作條件。這包括調整變壓器的匝數比、線徑、氣隙等參數。

• 引腳兼容性處理：如果兩款芯片的引腳功能存在差異，可能需要通過外部電路進行轉換或適配。例如，可以使用跳線、電阻、電容等元件來調整引腳連接。

然而，即使?jié)M足上述條件，代換后電路的性能和可靠性也可能受到影響。因此，在代換過程中必須進行充分的測試和驗證，確保電路滿足原設計需求并符合相關標準。

5.3 替代方案與建議

對于需要代換LNK626PG或TNY275PN的工程師來說，以下替代方案可能更為合適：

• 選擇同系列或同品牌芯片：Power Integrations公司提供了多款與LNK626PG和TNY275PN相似的芯片，如LNK623DG、LNK623PG等。這些芯片在電氣特性、封裝形式和引腳定義上可能與原芯片更為接近，從而降低了代換難度和風險。

• 考慮其他品牌芯片：市場上存在多款與LNK626PG和TNY275PN功能相似的芯片，如必易微的KP212、KP216X等。這些芯片可能具有不同的電氣特性和封裝形式，但提供了相似的功能和應用場景。在選擇時，必須仔細評估其性能、成本和供應情況。

• 重新設計電源電路：如果代換難度較大或風險較高，可以考慮重新設計電源電路以適應新的芯片或需求。這包括選擇合適的拓撲結構、元件參數和控制方式等。

六、結論與展望

6.1 結論

本文深入探討了LNK626PG與TNY275PN兩款電源芯片的代換可行性。從技術參數、功能特性、應用場景等多個維度進行了全面分析，并指出了代換過程中可能遇到的難點與挑戰。結論如下：

• 直接代換不可行：由于輸出電壓、電流、開關頻率、占空比以及引腳功能等方面的差異，LNK626PG與TNY275PN之間無法直接進行代換。

• 代換需謹慎評估：在特定條件下，可能存在一定的代換可能性，但需滿足輸出電壓與電流調整、變壓器重新設計、引腳兼容性處理等條件。然而，代換后電路的性能和可靠性可能受到影響，必須進行充分的測試和驗證。

• 替代方案更為合適：對于需要代換LNK626PG或TNY275PN的工程師來說，選擇同系列或同品牌芯片、考慮其他品牌芯片或重新設計電源電路可能更為合適。

6.2 展望

隨著電源技術的不斷發展，新型電源芯片不斷涌現，為電源設計提供了更多的選擇和可能性。未來，工程師可以關注以下幾個方面的發展趨勢：

• 更高集成度與更低功耗：隨著半導體技術的進步，電源芯片將朝著更高集成度、更低功耗的方向發展。這將進一步簡化電源設計流程，降低成本并提高可靠性。

• 更智能的控制與保護功能：未來的電源芯片將具備更智能的控制與保護功能，如自適應電壓調節、過載保護、短路保護等。這將提高電源的適應性和安全性，滿足不同應用場景的需求。

• 更廣泛的兼容性與可替換性：為了降低設計成本和風險，未來的電源芯片將具備更廣泛的兼容性與可替換性。這將使得工程師在選擇芯片時更加靈活方便，降低代換難度和風險。
