LTM4630 簡介
LTM4630 是Analog Devices（Analog Devices 公司收購了 Linear Technology 后推出的產品系列，以 μModule（微模塊）封裝為特點的高效 DC/DC 降壓調節器。作為一款集成度極高、性能優異的電源管理模塊，LTM4630 將功率開關、電感、控制電路和外圍元器件全部集成于一個小尺寸、高度封裝內，無需外部電感和大多數被動元件即可實現穩定的電壓輸出。該器件具備高達 60A 的輸出電流能力，響應速度快、轉換效率高、 EMI 影響小，適合用于服務器、通信設備、數據中心、工業自動化、醫療電子以及高性能計算等領域，它為系統設計者大大簡化了設計流程，提高了系統可靠性并縮短了開發周期。

主要特點與功能
LTM4630 作為一款多功能微模塊 DC/DC 降壓轉換器，具備以下核心特點與功能：

1. 輸出電流能力強：單芯片即可實現高達 60A 的連續輸出電流，適應高功率負載需求。

2. 寬輸入電壓范圍：支持 4.5V 至 20V 的輸入電壓，兼容多種電源總線電壓，方便與不同系統適配。

3. 高效率：采用同步整流架構和優化的控制算法，可在輕載到重載全范圍內保持高達 90% 以上的效率，降低系統發熱并節省空間。

4. 可編程輸出電壓：輸出電壓可通過外部反饋電阻進行精密設定，典型范圍從 0.6V 到 5.5V，滿足各種數字/模擬負載需求。

5. 快速瞬態響應：集成高速誤差放大器和優化的控制環路，負載突變時電壓調節迅速，能夠滿足對電源穩定性要求極為苛刻的處理器、FPGA 與 ASIC 負載。

6. 集成內置電感與功率開關：無需外部功率電感與二次 MOSFET，簡化系統布局；電感與開關晶體管都經過嚴格匹配，實現可靠性與性能優化。

7. 輕量化小封裝：LGA 封裝尺寸僅為 15.3mm × 15.3mm × 5.01mm（高度），占板面積小，可顯著降低系統總體體積。

8. 多種保護功能：集成過流保護、輸入欠壓鎖定（UVLO）、輸出短路保護、熱關斷保護等多重安全機制，保證系統在異常工況下的可靠性。

9. 并聯工作能力：支持多顆芯片并聯工作，實現更高輸出電流需求，且通過內部電流共享機制，輸出電流均勻分配于每個模塊，避免單一器件過載。

10. 數字 PMBus 通信接口（部分型號）：支持 PMBus/I2C 接口，可實現對輸出電壓、輸出電流、溫度、故障狀態的實時監控與編程，方便系統管理與遠程控制。

產品型號與規格參數
LTM4630 系列產品涵蓋多個型號，它們在輸出電流、監控接口與擴展功能方面略有差異，設計者可根據實際需求選擇最合適的方案。以下列舉該系列常見型號及其核心規格參數：

• LTM4630A：無集成 PMBus 的基礎型，支持 60A 輸出電流。

• LTM4630B：集成 PMBus 通信接口，可實時編程輸出電壓與監測工作狀態。

• LTM4630C：進一步優化的高性能型，內置更低 RDS(on) 的 MOSFET，擁有更高效率與更低發熱。

外部基礎組件
雖然 LTM4630 集成度極高，但仍需外接少量外部被動組件以實現穩定的工作與精確的輸出設定。通常包括：

• 輸入電容：推薦使用低 ESR 的固態鉭電容或陶瓷電容，容量約 100μF ~ 220μF，保證輸入電壓濾波與瞬態響應。

• 輸出電容：需使用低 ESR 的固態鋁電解電容或陶瓷電容，容量在 200μF ~ 1000μF 范圍內，具體取決于輸出電壓值與負載紋波要求。

• 反饋電阻：通過接入反饋引腳的上下分壓電阻來設定輸出電壓，推薦使用 1% 精度電阻，以保證輸出電壓穩定度。

• 補償電容（可選）：對于某些特殊應用場合或對瞬態響應有更高要求時，可能需要在反饋環路加入外部補償電容。

• 熱沉與散熱方案：盡管模塊自帶金屬散熱貼片，但在高溫、高功率場合仍需通過外部散熱銅箔或散熱風扇進行輔助散熱。

工作原理與內部架構
LTM4630 的內部架構可分為以下幾個核心部分：

1. PWM 控制器：集成了電壓誤差檢測、PWM 占空比計算與軟啟動邏輯。誤差放大器持續監測引腳反饋電壓，將其與內部參考電壓比較，通過控制環路調節功率開關的占空比，以維持所設定的輸出電壓。

2. 功率開關 MOSFET：內置高效 MOSFET 上管和下管，采用同步整流技術，減小導通損耗與開關損耗。通過控制 MOSFET 的導通與關斷，實現輸入電壓到輸出電壓的降壓轉換。

3. 集成電感：內部高性能磁性材料電感，能夠在高頻切換下保持低損耗、高磁通密度，進一步縮小體積并提高效率。電感與開關 MOSFET 精密匹配，優化功率密度。

4. 驅動電路與功率分配：為 MOSFET 提供高驅動電壓，以快速切換開關狀態，縮短死區時間，減少功率損失。內部電流共享邏輯實時監測各并聯模塊輸出電流，通過調節各自占空比，實現電流均勻分配。

5. 保護與監測電路：包含輸入欠壓鎖定（UVLO）電路，當輸入電壓低于設定閾值時，將關閉輸出以保護器件；過流保護（OCP）與輸出短路保護（SCP）電路可限制瞬時過載電流，當負載電流超過安全范圍時，自動限流或關斷；熱關斷（OTSD）功能在內部溫度超過安全閾值時關閉輸出，等待溫度下降后再重啟。

6. PMBus 通信接口（B/C 型）：通過數字接口可讀取芯片內部電壓、電流、功率、溫度等參數，或向芯片寫入目標輸出電壓、過流限制值、啟動上升速率等配置，實現對系統電源的遠程監控與動態控制。

其工作流程簡述如下：

• 當輸入電源加到 VIN 引腳后，內部 UVLO 電路檢測到輸入滿足啟動條件，開啟軟啟動邏輯。

• PWM 控制器在軟啟動期間對功率開關施加較小占空比，避免輸出電壓過沖，同時輸出電流逐漸升高。

• 輸出電壓通過內置電感、電容濾波后送到負載，同時反饋至反饋引腳，通過誤差放大器與內部參考進行比較。

• 如果輸出電壓低于目標值，誤差放大器調整 PWM 占空比增大，MOSFET 導通時間延長，使更多能量傳輸至輸出；反之，減少占空比降低輸出。

• 當負載突變時，反饋回路快速響應，通過調整占空比瞬間調節輸出電壓，保持負載側的供電穩定。

• 并聯工作時，多個 LTM4630 模塊通過共享總線和通信引腳進行協同工作，內部電流共享電路實時監測并調節每顆模塊的輸出占空比，實現電流平衡。

封裝與引腳介紹

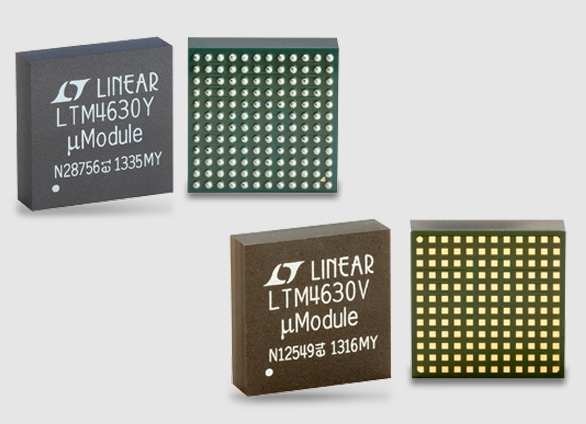

LTM4630 采用 LGA（Land Grid Array）式塑封設計，頂部金屬平面既作為功率散熱面也提供電氣連接，底部為焊盤陣列，用于安裝到 PCB 板上。典型封裝尺寸為 15.3mm × 15.3mm × 5.01mm，高度包含散熱片高度，方便在系統中與散熱機構配合。每個器件具有以下關鍵引腳分布：

1. VIN 引腳：輸入電壓引腳，需要連接到主電源，通過輸入電容濾波后向內部功率電路供電。

2. GND 引腳：模塊地與系統地連接面，需要通過寬銅箔或接地平面連接，以減小熱阻和電阻，并保證散熱效果。

3. VOUT 引腳：輸出電壓引腳，連接至系統負載端，與輸出濾波電容相連。

4. FB（反饋）引腳：調節輸出電壓的輸入端，需要連接外部分壓電阻，將輸出電壓按設計比例分壓后反饋至芯片內部誤差放大器。

5. EN/SS（使能/軟啟動）引腳：控制芯片使能和軟啟動速率，可通過外部電阻或電容設定軟啟動時間，實現柔性啟動與輸出電壓過沖保護。

6. IMON 引腳（僅部分型號）：電流監測輸出引腳，輸出與實際輸出電流成比例的電壓信號，可用于實時監測電流并進行保護或記錄。

7. SCL/SDA 或 PMBus 引腳（僅帶數字接口型號）：數字通信接口，用于與主控 MCU 或專用 PMBus 控制器通信，實現編程與監測。

8. COMP 引腳（可選）：用于連接外部補償網絡，當需要調整環路帶寬或提高瞬態響應時，可在該引腳與 GND 之間接補償電容或 RC 網絡。

工作模式與調節機制
LTM4630 主要采用固定頻率的電流模式 PWM 控制，內部振蕩器設定典型工作頻率為 500kHz（具體頻率可通過某些外部電阻進行微調），使得電源轉換效率與器件尺寸達到最佳平衡。其工作模式主要特征如下：

• 連續導通模式 (CCM)：在中重載條件下工作，電感電流始終處于連續狀態，通過檢測功率開關電流與輸出電流的關系，調節占空比以維持輸出。此模式下轉換效率高，輸出紋波較小。

• 輕載模式：當負載電流較低時，為了進一步提高效率，芯片會自動降低導通頻率或進入脈沖跳躍模式（Pulse Skipping），減少開關損耗與靜態損耗。此時輸出電壓紋波略增，但在輕載場合可以顯著降低損耗并節省功耗。

• 動態電流共享：當多顆芯片并聯時，每顆模塊內部會實時檢測各自輸出電流與平均電流，通過同步通信并校正 PWM 占空比來分配負載，使得每顆芯片的負載均勻，避免某一芯片過載。

• 軟啟動與輸出預調：通過在 EN/SS 引腳外接電容，可設定典型 0.8ms ~ 40ms 范圍內的軟啟動時間，使輸出電壓平滑上升，避免大電流沖擊和輸出電壓過沖，有效保護下游負載與電源網絡。

• 補償網絡調節：雖然 LTM4630 內部已集成環路補償電路，但對于特殊要求的應用場合，比如超大電容負載、長電纜瞬態需求或者特殊 EMI 環境，用戶可以在 COMP 引腳與 GND 之間添加一個小電容或 RC 網絡，以微調環路帶寬與相位裕度，實現更可靠的系統穩定性。

熱管理與散熱設計
在大電流應用中，LTM4630 的功率損耗主要來自于 MOSFET 導通損耗、開關損耗以及電感銅損與磁性材料損耗。為了保證長期可靠運行，需要結合封裝熱特性與外部散熱機制進行合理的熱設計。以下給出幾種常見的散熱方案：

1. 底部散熱銅箔：因為器件底部金屬平面與內部熱源直接相連，推薦在 PCB 設計時在布局區域下方布置多層過孔，連接至內層與底層銅箔，形成散熱“散熱柱”效應，使熱量通過過孔擴散至整體板層。

2. 頂部散熱風扇或散熱罩：在 LTM4630 頂部可貼合一個小尺寸散熱片，再加裝風扇進行強制對流散熱，適用于高環境溫度或重載連續工作場景。散熱片可選擇鋁質或銅質材質，表面覆以氧化層或噴涂，以提高散熱效率。

3. 導熱膠或導熱墊：在模塊與散熱罩或散熱器之間涂敷薄層導熱硅膠或粘貼導熱墊，降低接觸熱阻，使熱量更迅速傳導至散熱結構，保證溫度均勻分布。

4. 環境通風：在系統級設計時，保持機箱內良好氣流，合理規劃進風口與出風口位置，避免局部熱點積累。通過風道設計，將空氣從模塊底部或側面引入，再從頂層帶走熱量，提高散熱效率。

5. 熱仿真與測試：在方案初期需通過熱仿真軟件（如 Flotherm、Ansys Icepak）進行溫度分布預測，并結合實際測試條件（環境溫度、負載電流、散熱方案），驗證設計可行性，確保熱降額方案滿足長期可靠性需求。

典型應用場景
LTM4630 由于其高效率、高密度和可編程特性，在眾多領域都有廣泛應用，以下列舉幾種典型場景：

• 服務器與數據中心：高性能 CPU、GPU 及 FPGA 對電源質量和瞬態響應極為敏感，LTM4630 能夠提供 0.6V ~ 1.2V 的穩壓直流輸出，滿足多核處理器瞬態電流脈沖需求，同時 PMBus 監控功能可幫助實時獲取電流溫度等信息，實現電源健康管理。

• 通信基站：基站遠端放大器、電源板及基帶處理單元需要穩定且高效的 DC/DC 解決方案，LTM4630 的寬輸入電壓兼容 48VPoE 或 DC-DC 降壓直流輸入，能夠在基站受環境溫度與負載波動影響時，依舊保證供電的可靠性與功率效率。

• 工業自動化設備：高功率伺服驅動器、運動控制器及 PLC 等設備，對電源穩壓精度、抗干擾能力要求嚴格。LTM4630 的低輸出紋波、高抗 EMI 設計以及并聯擴展能力，可以為這些系統提供高可靠電源并簡化布線。

• 醫療設備：診斷儀器、超聲波成像設備及實驗室分析儀，功耗集中且負載瞬態變化頻繁，需要電源快速響應與精準調節。LTM4630 高速瞬態響應特性與內置保護電路，能夠降低對醫療檢測環境 EMI 的影響，并通過 PMBus 實時監測保證設備安全性。

• 航空航天與國防：飛行器電子設備對體積與重量有嚴格要求。微型化、高集成度的 LTM4630 能顯著減少外部被動元件占用空間，并在-40°C ~ +125°C 的溫度范圍內穩定工作，滿足嚴苛環境需求。

• 高性能計算與 AI 加速卡：GPU 及 AI 加速器卡常常需要多個高電流的3.3V、1.2V、1.0V 等 DC 電壓軌。LTM4630 模塊化特性使其可以靈活部署在顯卡 PCB 的各個角落，通過單獨的散熱管理滿足高功率密度需求，同時 PMBus 通信實現與系統的緊耦合控制。

電路設計指南與布局建議
在實際應用中，LTM4630 雖然集成度高，但合理的電路設計與 PCB 布局仍能進一步優化性能并降低噪聲。以下為設計與布局時需要重點關注的幾個方面：

1. 輸入輸出電容布局：將輸入電容和輸出電容盡可能靠近 LTM4630 的 VIN 與 VOUT 引腳放置，以縮短信號回路路徑，降低寄生電感和電阻，減小輸入輸出紋波。推薦在器件底部及側面布局多個 22μF 陶瓷電容，用于高頻去耦；同時在輸入、輸出側并聯大容量鋁電解電容，用于中低頻濾波與能量儲存。

2. 地平面設計：LTM4630 底部焊盤需通過多排過孔與內層地平面連接，形成低阻抗、低熱阻的散熱及電氣回路。布局時盡量避免地平面切割與走線干擾，避免將敏感信號線通過器件下方。將模擬地與功率地合理劃分并在接近 LTM4630 位置直接匯合，降低地噪聲影響。

3. 熱過孔與散熱銅箔：在 LTM4630 底部設置至少 16-20 個 0.3mm ~ 0.4mm 的熱過孔，通過過孔與內層銅箔連接，將熱量快速導向內層散熱層或底層散熱平面，減小芯片結溫。若系統空間允許，可在器件周圍預留用于散熱片的焊盤，以便后續安裝散熱片。

4. 高頻信號線遠離敏感區域：LTM4630 在開關時會產生較高的 di/dt 及 dv/dt，建議將輸入電源線、輸出電源線、地線以及反饋信號線分開走線，避免信號線與開關節點或大電流回路平行走線，以減少 EMI 傳播。

5. 反饋電阻網絡布局：將反饋分壓電阻和反饋引腳之間的連線盡可能短，并鋪設局部地銅，減少引入干擾。若使用外部補償網絡，將補償電容置于反饋引腳附近，以減小環路寄生影響。

6. 通信接口設計：若使用帶有 PMBus 接口的 LTM4630B/C，應確保 SCL/SDA 與主控 MCU 之間有適當的上拉電阻，并考慮走線長度及屏蔽，以防干擾導致通信錯誤。若通信距離較長，可加裝緩沖器或差分收發器。

7. 并聯器件的布局：在需要并聯兩個或多個 LTM4630 時，盡量使各模塊輸入、輸出和地回路對稱，以便各模塊在相同條件下工作，實現電流更均勻的分配。各模塊之間應共享同一地平面，避免因地阻差導致不同模塊電流分配不均。

8. EMI 篩選與濾波：如有更嚴格的 EMI 要求，可在輸入側增加差模電感、共模電感或在輸出側加裝小尺寸 EMI 濾波網絡，但要確保這些外部元件不會影響環路穩定性。

應用案例與設計示例
下面給出若干典型應用設計示例，幫助讀者更好地理解 LTM4630 在實際系統中的使用方法：

1. 48V 至 1V/50A 降壓方案

• 輸入：48V DC

• 輸出：1V, 50A

• 外部配置：輸入側并聯兩顆 100μF、25V 陶瓷電容與一顆 220μF、63V 固態鋁電解電容；輸出側并聯三顆 220μF、6.3V 鋁電解電容與六顆 47μF、6.3V 陶瓷電容；反饋分壓電阻設定為 R_FB_TOP = 10kΩ, R_FB_BOTTOM = 6.49kΩ（目標輸出 1V）；EN 引腳接一個 10nF 電容實現約 5ms 軟啟動；底部布置 24 個 0.4mm 過孔連接至多層內層大面積地銅與散熱層；頂部散熱片區域覆蓋 25mm × 25mm 散熱片，通過風扇對流散熱。

• 并聯設計：在 48V 大功率服務器應用中，將兩顆 LTM4630 并聯，實現 100A 輸出。兩顆芯片之間信號走線對稱，IMON 引腳通過比較電路校準電流共享，保證單顆芯片不超過 50A。

2. 12V 至 0.9V/40A 降壓方案（帶 PMBus）

• 輸入：12V DC

• 輸出：0.9V, 40A

• 外部配置：輸入側一顆 100μF、16V 陶瓷電容與三顆 470μF、16V 低 ESR 碳化硅電容串并聯；輸出側六顆 100μF、4V 陶瓷電容；反饋分壓網絡：R_FB_TOP = 5.1kΩ, R_FB_BOTTOM = 4.53kΩ；COMP 引腳接一個 100pF 補償電容以微調環路穩定性；PMBus 接口通過上拉 2.2kΩ 電阻與主控 MCU 相連，讀取輸出電流與溫度，并在 MCU 端設置過流保護值為 45A，過溫保護值為 115°C。

• 系統集成：應用于通信基站電源模塊，主控 MCU 定期輪詢 LTM4630B 通過 PMBus 返回的實時數據，一旦檢測到電流或溫度異常，通過軟件快速關斷輸出，及時通知系統運維人員進行維護。

3. 24V 至 1.2V/30A GPU 供電方案（高效散熱設計）

• 輸入：24V DC（來自機箱主電源）

• 輸出：1.2V, 30A

• 外部配置：輸入側兩顆 220μF、35V 低 ESR 電容；輸出側四顆 220μF、6.3V 鋁電解電容與八顆 47μF、6.3V 陶瓷電容；底部過孔 32 個，連接至多層散熱銅皮；頂部貼合一塊 30mm × 30mm 銅質散熱器，散熱器通過導熱硅膠與 LTM4630 底部緊密接觸；系統風道設計使得風冷從模塊頂部直接吹過散熱器，帶走熱量。

• 應用場景：用于高性能 GPU 加速卡的主供電軌，支持減少電源器件數目，保證 GPU 陣列在滿載計算時的電源穩定性。

通過上述案例可見，針對不同輸入電壓、輸出電壓與電流需求，LTM4630 可靈活配置外圍元器件，只需合理選擇輸入輸出電容、反饋電阻和散熱方案，即可在多種系統中快速實現高效的 DC/DC 降壓轉換。

與其他電源方案對比分析
相比分立方案或傳統封裝的多芯片組合，LTM4630 在性能與設計便利性方面具有明顯優勢：

• 集成度與體積：傳統解決方案通常需要單獨選用 PWM 控制器、功率 MOSFET、電感與外圍濾波電容，布局復雜且占用 PCB 面積大。而 LTM4630 將這些核心元件集成在 15.3mm × 15.3mm 的封裝內，大大節省空間。

• 設計開發周期：分立方案需要進行幾次布局仿真與電磁兼容測試，并且需要調試外部補償網絡，且可能因器件匹配不當導致性能不佳。LTM4630 內部環路已優化，用戶只需按照應用手冊進行外圍簡單配置即可，大幅縮短設計周期。

• 散熱效率：由于內部 MOSFET 與電感采用特定封裝方式匹配，并且底部散熱 Pad 直接連通至模塊內部散熱結構，熱阻極低。傳統分立方案的熱管理需要自行設計散熱器與風道。

• 效率與可靠性：LTM4630 內部采用低 RDS(on) MOSFET 與高性能電感，典型工作點效率可達 95%。分立方案若不匹配恰當，效率往往只能達到 85% ~ 90%。此外，LTM4630 已集成多重保護功能，相較分立方案更可靠，維護更簡單。

• EMI 與抗干擾：集成化的內部布局使開關節點最小化，有助于減少 EMI。配合參考設計的 PCB 布局與外部濾波即可滿足嚴苛的 EMI 規范。分立方案需要多次嘗試調整濾波網絡與地平面布局，難度更大。

• 成本：雖然單價偏高，但一旦考慮到外部元件成本、PCB 面積成本以及調試人力成本，LTM4630 的總系統成本往往低于分立方案。對于需要大批量生產的系統，綜合成本優勢更加明顯。

系統級集成與并聯擴展
在需要更大電流輸出的場合，LTM4630 支持多顆模塊并聯工作，并且內部自帶電流共享電路，確保多個模塊均勻分擔負載電流，無需額外均流電阻。具體并聯設計要點如下：

1. 同步控制：當模塊并聯時，需要確保各個模塊的頻率同步。LTM4630 內部支持頻率同步功能，只需將一個模塊的 PLLIN 引腳與其他模塊的 PLLIN 相連，所有模塊即可同步到同一開關頻率，避免噪聲干擾。

2. 布局對稱：并聯模塊應盡量在 PCB 上對稱擺放，保證輸入線、輸出線、地線等阻抗相近，使得各模塊獲得相似的電源與地回路條件，從而實現更好的電流均分。

3. IMON 比較：雖然內部已實現電流共享，但在某些高可靠系統中，可將各模塊的 IMON 輸出并聯接入比較電路，當某模塊電流超過設定門限時觸發保護機制，提供額外的安全冗余。

4. 熱管理：并聯模塊功率消耗增加，需要更高效的散熱方案?？煽紤]覆蓋一個整體散熱罩，或在每一個模塊頂部貼合小型散熱器，配合風機或風道，保證溫度一致性。

5. 動態負載分配：在負載變化劇烈的場合，并聯模塊的電流分配需要快速響應。LTM4630 內部基于平均電流控制（Average Current Mode）算法，能夠在負載驟變時，快速校正各模塊占空比，實現動態均衡。

選型與應用注意事項
在選購與應用 LTM4630 時，設計者應關注以下幾點：

• 輸出電流裕量：雖然 LTM4630 能提供 60A 輸出，但建議在實際應用中預留 10% ~ 20% 的余量，以便在高溫、老化及其他非理想工況下不會過度應力芯片。

• 效率與輸入輸出壓差：當輸入電壓較高（如 > 15V）且輸出電壓較低時，輸入輸出壓差較大，會導致開關開關損耗與 MOSFET 導通損耗增加，從而影響效率與發熱。需結合系統功耗預算，評估是否需要增加前級降壓或選用更適合的輸入電壓。例如，在 48V 至 1V 輸出場合，可考慮先將 48V 降至 12V，再由 LTM4630 將 12V 降至 1V，以提高總體效率。

• 封裝及散熱布局：若系統高度限制較嚴，應確保散熱平面足夠大以帶走熱量，并避免頂部散熱過度阻斷其他模塊。而在空間緊湊的場合，可考慮借助外部導熱片或底部直接打底層散熱銅，以優化熱路徑。

• ESD 與安全防護：對于工業或通信系統，需在輸入側添加 TVS 二極管或浪涌保護器件，防止雷擊或浪涌電壓損壞模塊。輸出側若存在較大電感負載，還需在負載與模塊端增加合適的阻尼網絡，以避免回彈電壓破壞模塊。

• 環路穩定性：雖然 LTM4630 內部已經優化環路補償，但在實際 PCB 環境下，寄生電感與電容會對環路帶寬產生微小影響。對于對瞬態響應要求極高的系統，可在 COMP 引腳處并聯微小補償電容（10pF ~ 100pF）或 RC 網絡，以微調相位裕度。

• EMI 規范：在滿足 CISPR22、FCC Part 15B 等 EMI 標準時，可能需要結合外部 EMI 濾波器與 PCB 遮罩，避免開關節點電磁輻射影響附近敏感電路?？蓞⒖紡S商提供的參考設計與測試報告，結合自身系統進行 EMI 預估與實驗驗證。

市場定位與競品對比
在高功率密度 DC/DC 降壓模塊市場，LTM4630 面對許多競品。以下對比表簡要列出 LTM4630 與部分競品的核心區別：

常見應用注意事項與優化建議

1. 電感飽和與紋波：雖然 LTM4630 內部電感采用高性能材料，但在大電流工作時仍需關注磁飽和現象。如果環境溫度較高或工作電流接近極限時，可在輸出側并聯足夠的輸出電容，減少紋波沖擊。

2. 輸入瞬態沖擊：在大負載接入時，例如突然開啟整卡時，輸入電源可能出現瞬時電壓下陷，為保證系統穩定，建議在輸入側增加 TVS 或瞬態抑制二極管，并配置足夠電容儲能。

3. 輸出電壓精度與校準：LTM4630 本身的輸出精度約 ±1.5%，若系統對精度要求更高，可在板上進行開路校準，通過高精度分壓電阻和外部微調電阻，實現輸出電壓校準。對于高精度 ADC 參考電源等敏感模塊，可與后級低漂移 LDO 搭配使用，達到更高精準度。

4. 系統啟動順序：在多路電源系統中，需要遵循特定的上電順序，避免某一路未穩態時就給下級電路供電?？梢酝ㄟ^ PMBus 控制一顆或多顆 LTM4630 延遲輸出，確保主控和負載電源按照預設時序逐步啟動。

5. EMI 評估：在通過 EMI 認證時，若發現開關噪聲超標，可在輸入側加裝小尺寸共模濾波器，或在 PCB 上增加導電膠帶屏蔽開關節點，結合散熱金屬罩進行整體屏蔽。

6. 長期可靠性驗證：對于對可靠性要求極高的場合（如航空航天、國防、醫療），建議進行加速壽命試驗、熱循環測試和震動測試，驗證器件在嚴苛條件下的穩定性。

總結與展望
LTM4630 作為一款高集成度、高輸出電流的 μModule DC/DC 降壓轉換器，它通過將功率 MOSFET、電感、控制電路與外圍元件集成于超小封裝內，極大地簡化了電源設計，提高了系統可靠性和效率。無論是在服務器、通信基站、工業自動化設備，還是在醫療電子、航空航天等領域，LTM4630 憑借其出色的性能、寬輸入電壓范圍、可編程輸出電壓、快速瞬態響應以及數字通信接口，滿足了對高性能、高密度電源解決方案的迫切需求。

在未來，隨著電子設備對功率密度、能效和智能化管理要求的不斷提高，LTM4630 以及類似 μModule 解決方案將繼續保持廣泛應用。基于 PMBus 的智能電源管理將成為主流趨勢，設計師可以通過軟件實時監控電源健康狀態，實現故障診斷與節能優化。與此同時，隨著更先進的工藝和材料出現，類似 LTM4630 的下一代產品將進一步降低封裝尺寸、提高功率轉換效率、增強電流能力，并增加對更寬輸入電壓范圍的支持，以適應高速電動汽車、可再生能源系統、數據中心超規模擴展等新興市場。

綜上所述，了解并掌握 LTM4630 的基礎知識、應用設計與優化要點，對于從事高性能電源設計的工程師而言具有重要意義。通過合理的電路設計、布局和散熱方案，可以充分發揮 LTM4630 的優勢，為各種系統提供穩定、高效、可靠的電源保障，推動電子行業向更高電源密度和更智能化管理邁進。
