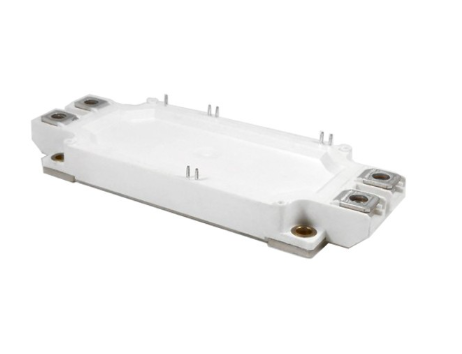

一、FF600R12ME4概述

FF600R12ME4是英飛凌科技（Infineon Technologies）推出的一款高性能IGBT功率模塊，主要面向中高功率開關電源、變頻器、電機驅動等領域。該器件憑借其先進的芯片工藝、優化的封裝設計以及嚴格的品質控制，實現了極低的導通損耗、優異的開關性能和可靠的熱管理能力。在現代工業自動化、新能源發電與儲能、智能交通、家用電器等多種應用場景中，F(xiàn)F600R12ME4憑借其出色的性能表現，成為設計工程師首選的功率半導體器件之一。

FF600R12ME4中的“FF”代表英飛凌全新一代的雙極型晶體管（IGBT）+肖特基二極管集成模塊（Fast Forward module），通過將IGBT和自由輪回流二極管（熒光肖特基二極管）集成在同一封裝中，實現了器件在高電壓、大電流場合下的高效切換與低損耗運行；“600”表示器件的最大集電極電流可達600 A；“12”表示器件的耐壓為1200 V；“ME4”則代表該系列的第四代產品工藝，更加側重于降低導通電阻、減小開關損耗、提升熱循環壽命和可靠性。通過對電路拓?fù)涞膬?yōu)化、芯片工藝的改良以及封裝結構的創新，F(xiàn)F600R12ME4能夠在工作溫度、開關頻率等多個關鍵指標上取得顯著優勢，為系統設計提供更大的效率與可靠性空間。

二、型號與命名規則

• FF600R12ME4

• FF: 表示Fast Forward集成模塊，即IGBT與肖特基二極管的集成設計；

• 600: 最大集電極電流（TC=100℃時）為600 A；

• R12: 耐壓1200 V；

• ME4: 表示第四代工藝更新，性能提升。

• FF450R12ME4、FF600R12ME4、FF750R12ME4 等

• 類似命名均遵循“FF+電流值+R耐壓值+工藝代號”的規則，其中電流值有450 A、600 A、750 A等多種規格可選，滿足不同場合的需求。

• DF600R12ME4

• “DF”表示同為雙向Flow模塊版本，與FF相比，在結構或引腳定義上會有所區別，適用于特定拓?fù)潆娐吩O(shè)計。

• 其它系列（如FF800R12ME4、FF1200R12ME4等）

• 隨著技術更新與市場需求，英飛凌推出了電流更大或耐壓更高的同系列產品，以覆蓋更寬的功率范圍。

上述命名規則可幫助工程師在選型時快速識別器件的主要參數與應用定位。

三、主要電氣參數

1. 集電極-發射極耐壓（V_CES）
   FF600R12ME4的V_CES為1200 V，適合在600～800 V直流母線的中高壓環境中使用，可滿足新能源逆變器、工業變頻器等領域的嚴苛耐壓要求。

2. 集電極電流（I_C）
   在額定結溫（T_C=100℃）條件下，F(xiàn)F600R12ME4的額定集電極電流可達600 A；在T_C=25℃時，短時峰值電流可更高，具體取決于IGBT芯片與封裝散熱能力。

3. 漏-源飽和壓降（V_CE(on)）
   在I_C=300 A、T_C=25℃時，V_CE(on)約為2.3 V左右；在I_C=600 A、T_C=100℃時，V_CE(on)約為3.0 V左右。

4. 門極驅動門限電壓（V_GE(th)）
   通常在4.5 V 至 5.5 V 之間，建議驅動電壓為15 V，以保證開通飽和和快速關斷。

5. 續流二極管特性
   集成的熒光肖特基二極管（FWD）具有較低的正向壓降（約1.4 V @ I_F=300 A，T_C=25℃）和較快的反向恢復時間，適合高頻開關應用。

6. 開關損耗（E_on, E_off）
   在I_C=300 A、V_CE=600 V、T_C=125℃時，E_on約為4.5 mJ，E_off約為8.2 mJ；開關性能優秀，能夠在10 kHz 以上的頻率下工作。

7. 結-殼熱阻（R_thJC）
   IGBT模塊的R_thJC約為0.12 K/W，肖特基二極管的R_thJC約為0.09 K/W，通過底部銅基板及散熱片安裝，可實現高效熱傳導。

8. 工作溫度范圍

• 結溫（T_J）: -40℃ 至 +150℃

• 存儲溫度（T_stg）: -40℃ 至 +125℃

9. 絕緣特性
   封裝頂面為絕緣層，具有2.5 kV AC（1min）絕緣耐壓，可直接安裝在散熱器上而無需額外絕緣墊。

10. 封裝與引腳定義

• 封裝類型：適用于標準的100 mm × 140 mm 冷板式底座。

• 引腳定義：包括IGBT橋臂的C/E引腳、FWD的K/A引腳、門極引腳（G1/G2）、基板接地等，具體引腳圖可參考規格書。

四、內部結構與芯片技術

FF600R12ME4采用Infineon第四代Trench IGBT技術與優化的肖特基二極管工藝，將多個IGBT芯片與二極管芯片通過銅鋁互配焊以及Substrate混合集成在同一模塊內。其內部結構主要包括：

• IGBT芯片陣列：使用平面溝槽（Trench）結構，減少寄生電容及電阻，提高導通效率；通過優化P型基區注入、退火及退坡工藝，降低V_CE(on)，提升抗擊穿能力與熱循環壽命。

• 熒光肖特基二極管芯片：采用低壓降肖特基工藝，使得反向恢復電荷（Q_rr）大幅降低，減少開關損耗。

• 銅基板（DBC）：采用Direct Bonded Copper（直接鍵合銅）技術，將絕緣陶瓷層與銅基板緊密結合，實現高效的熱傳導，同時保證模塊的絕緣強度。

• 絕緣封裝與散熱底座：模塊外殼采用環氧樹脂封裝，通過專用絕緣層接口確保器件隔離高壓，同時底部直插式散熱底座便于與散熱器貼合，通過導熱硅膠或直接壓合實現高效散熱。

這種集成式設計不僅減少了外部布線帶來的電感與熱阻，也提高了模塊整體的可靠性與壽命，為高功率、高效率系統提供了強有力的器件保證。

五、工作原理與驅動要求

1. IGBT工作原理
   IGBT（Insulated Gate Bipolar Transistor）結合了MOSFET的高輸入阻抗特性與BJT的低導通壓降特性。FF600R12ME4采用Trench柵極結構，門極輸入電壓通過氧化層與N+源區隔離，當門極偏置高電平時，界面電子進入P型基區并在柵極下形成導電溝道，電子從源極進入漂移區，與基區少數載流子相結合，實現大電流導通。關斷時，柵極電荷釋放，溝道消失，導電通道關閉，集電極電流迅速中斷。

2. 開關循環過程

• 導通過程（Turn-on）：門極電壓由0 V上升至15 V，IGBT芯片內部溝槽通道逐漸形成，集電極電流上升到設定值，導通損耗主要發生在V_CE(on)×I_C階段。由于Trench柵極優化設計，使得V_CE(on)降低，導通損耗得到有效控制。

• 關斷過程（Turn-off）：門極電壓從15 V迅速降低到0 V，電流由I_C下降至零，產生一定的開關過渡損耗。第四代工藝通過優化芯片內電容、電阻分布，以及降低陷阱電荷，縮短關斷時間，減小關斷損耗。

• 續流二極管導通：當IGBT關斷時，電路中的電感元件（如電機繞組或電感濾波器）需要續流通道，F(xiàn)F600R12ME4內部集成的肖特基二極管提供低壓降、快速恢復的續流通道，保證電路安全、穩定地釋放電能。肖特基二極管的低正向壓降（約1.4 V @300 A）和較小的反向恢復電荷（Q_rr）減少了開關損耗和電路振蕩。

3. 驅動電路要求

• 門極驅動電壓：推薦采用15 V的高電平驅動，關斷時使用0 V或-5 V（在需要更高抗干擾場合），以確?？焖匍_通與可靠關斷，同時防止誤觸發。

• 驅動電流：建議門極驅動電流在2 A至3 A以上，以保證在高電流與高頻率切換時ICGATE能夠迅速充放電，減少切換時間與切換損耗。

• 柵極電阻（R_G）選擇：一般在10 Ω至22 Ω之間，既要兼顧切換速度，也要避免過大的電磁干擾（EMI）和振鈴。根據應用場合可微調，必要時并聯小電容或RC阻尼網絡進一步優化開關波形。

• 隔離與保護：建議使用帶隔離功能的門極驅動器（如英飛凌的EiceDRIVER系列），提供高共模抑制能力以及短路保護、軟關斷保護等功能。此外，驅動電路布局需保持短回路環路并優化走線，以降低雜散電感與共模噪聲。

六、FF600R12ME4的主要特性與優勢

1. 低導通損耗
   通過第四代Trench IGBT工藝，F(xiàn)F600R12ME4在600 A電流級別下的V_CE(on)大約在2.3 V（T_C=25℃）到3.0 V（T_C=100℃）之間，較上一代產品降低約10%至15%，顯著減少導通損耗，提高系統效率。

2. 優異的開關性能
   E_on與E_off經過優化后，在常見應用場景（V_CE=600 V、I_C=300 A、T_C=125℃）下分別約為4.5 mJ與8.2 mJ，能夠支持10 kHz以上的開關頻率，減少高頻應用中的能量損耗。

3. 集成肖特基二極管
   內置熒光肖特基續流二極管，具有低正向壓降、快速恢復時間的特點，在再生場景和續流情況下顯著降低損耗與功率密度，提高系統可靠性和散熱效率，同時簡化了外圍電路設計。

4. 高可靠性與長壽命

• 熱循環壽命：經過嚴格的熱循環測試（T_J從-40℃至+150℃多次循環），器件能夠保證超過2萬次熱循環壽命。

• 功率循環壽命：在額定電流循環環境下，模塊功率循環壽命超過1.5萬次，能夠適應高功率密度、頻繁啟停的工業環境。

• 機械可靠性：采用高剛性鋁鑄鋁封裝，結合優質銅基板與混合金焊料，能夠承受振動與沖擊，適合電機驅動柜、工業機器人等應用。

5. 優異的熱特性

• 低熱阻：R_thJC僅約0.12 K/W，通過直接鍵合銅基板與散熱器貼合，可實現優異的散熱性能。

• 雙面散熱設計：適用于頂面與底面安裝散熱片，減小系統熱阻，提高整體功率密度。

6. 封裝與絕緣

• 變壓型絕緣座：模塊頂端采用絕緣形塑材料，帶絕緣層，滿足2.5 kV AC絕緣要求，無需額外的絕緣墊，便于直接安裝在金屬散熱器上。

• 標準化封裝尺寸：模塊尺寸及引腳定義與行業主流標準保持一致，方便設計替換與兼容，縮短產品驗證周期。

7. 易于并聯使用
   對于大功率需求，可將多個FF600R12ME4模塊并聯使用。由于器件間參數一致性較好、溫度漂移特性相似，并聯時的分流特性良好，減少了均流電阻設計難度。

七、引腳定義與封裝結構

1. 封裝外形尺寸

• 長度約 140 mm，寬度約 100 mm，高度約 30 mm（不含散熱器厚度）。

• 模塊頂部采用平面設計，便于熱界面材料（TIM）或硅膠片與散熱器貼合；引腳分布整齊，便于焊接與連接。

2. 引腳功能說明

   引腳名稱	功能描述	位置說明
   C1	IGBT下臂集電極	頂部左側第一個大引腳
   E1	IGBT下臂發射極	頂部左側第二個大引腳（與K1連接）
   G1	IGBT下臂門極	頂部左側小引腳
   C2	IGBT上臂集電極	頂部右側第一個大引腳
   E2	IGBT上臂發射極	頂部右側第二個大引腳（與K2連接）
   G2	IGBT上臂門極	頂部右側小引腳
   K1	肖特基二極管續流二極管陰極	模塊底部中間
   A1	肖特基二極管續流二極管陽極	模塊底部中間
   P (Base Plate)	模塊基板，連接T<sub>C</sub> 測量點及散熱片	模塊底部大面積銅基板

   注：上述引腳順序以實際器件為準，詳細排列請參閱英飛凌官方數據手冊。

3. 封裝特點

• 鑄鋁外殼：整體采用高強度鑄鋁外殼，既保證了機械強度，又提高了最大功率密度下的散熱效率。

• DBC（直接鍵合銅）基板：內嵌陶瓷絕緣層，兩面銅箔，一面與芯片焊接，一面與散熱器貼合，通過可靠的熱界面材料（TIM）或硅脂實現熱流通路。

• 高絕緣性能：頂面通用型絕緣設計（IGBT與散熱器絕緣），可耐受2.5 kV AC（1 min）電壓，簡化系統設計。

• 抗振動設計：器件內部焊線與芯片排列經過優化，能夠承受典型工業環境下的振動與沖擊，保證長期穩定運行。

八、典型應用場景

1. 工業變頻器與電機驅動
   FF600R12ME4憑借600 A / 1200 V的高功率能力和優秀的開關性能，常用于中功率（200 kW～500 kW）變頻器及伺服驅動系統中。其低導通損耗與低開關損耗特性，能有效提高變頻效率，減少整機熱設計成本。

2. 光伏逆變器與風力發電
   在光伏逆變器的直流-交流逆變級或風力發電的IGBT集成逆變器中，F(xiàn)F600R12ME4可架構為三相橋式拓?fù)?，?shí)現高效率的直流母線轉換。其高可靠性與長壽命優勢，可提高可再生能源系統的整體可靠性與發電效率。

3. 儲能系統與不間斷電源（UPS）
   在儲能型系統中，F(xiàn)F600R12ME4可應用于雙向逆變器、充放電控制器等關鍵環節。高效的肖特基二極管續流與IGBT低損耗開關特性，能夠降低系統運行損耗，提高充放電效率，延長電池組壽命。

4. 電動汽車（E-Drive）控制器
   在中高壓電動驅動系統中，F(xiàn)F600R12ME4可擔當主逆變橋臂角色，為電動機提供動力驅動。高頻工作中，其低開關損耗減少電機控制器的熱量生成，提高系統可靠性；同時，集成化封裝簡化了系統設計，有助于降低整車成本。

5. 工業焊機與電源適配器
   對于高頻脈沖焊機、充電樁電源、醫療設備電源等精密電力電子設備，F(xiàn)F600R12ME4以其可靠性與高功率密度優勢，成為電路設計的首選功率模塊。其持續大電流輸出能力，有效支持高頻、高功率脈沖應用。

6. 電梯牽引與自動化設備
   在大型電梯牽引控制系統、工業機器人關節驅動、數控機床切削電源等自動化領域，F(xiàn)F600R12ME4能夠提供高功率密度、高效率和良好的熱穩定性，為系統提供可靠的驅動能力與長時間穩定運行。

九、外圍電路設計及注意事項

1. 門極驅動電路布局

• 保持驅動回路短小，并使用充足的旁路電容（C_G=0.1 μF 陶瓷電容+10 μF 低ESR電解電容組合），減小寄生電感與電阻。

• 在IGBT門極與驅動器之間放置適當?shù)拈T極電阻（10Ω~22Ω），既能限制開關速度以降低EMI，又能保證足夠的切換速度以減少開關損耗。

2. 散熱管理

• 采用高導熱系數的散熱片或水冷系統，保證模塊溫度保持在安全工作區內；

• 使用優質導熱硅脂或?qū)釅|片填充模塊與散熱器之間的縫隙，避免氣泡，提高熱傳導效率；

• 安裝時應保證底部平整，使用合適的壓緊力（約3–5 N·m）固定，以防止因壓緊力不足導致熱阻增加。

3. 電源電路與濾波

• 對直流母線側建議使用低等效串聯電感（ESL）和低等效串聯電阻（ESR）的電解電容或薄膜電容，減小電壓尖峰與振蕩；

• 在IGBT與散熱器之間，應在集電極（C）與封裝底板之間加裝吸收電容和壓敏電阻（TVS），以保護模塊免受電壓沖擊。

4. 電壓、電流檢測

• 推薦在IGBT關斷時使用RC緩沖器和平碑二極管網絡（吸收回路）限制集電極-發射極間的電壓過沖；

• 在電流檢測方面，可采用霍爾傳感器或者低阻值分流電阻與差分運放組合，實時監測IGBT電流，配合智能驅動進行過流保護。

5. 短路保護與軟關斷

• 通過門極驅動器自帶的短路檢測功能，當IGBT檢測到短路電流時，能在數微秒內關閉IGBT，避免過大的電流損毀模塊；

• 軟關斷功能可在系統檢測到可預見的故障時，先降低IGBT門極電流，使器件在安全區內斷開，降低故障沖擊對器件壽命的影響。

6. EMI抑制

• 適當選擇門極電阻降低開關速度，減少高頻諧波分量；

• 在布局層面，嚴格區分功率回路與控制回路布線，避免耦合；

• 增加濾波電容和共模扼流圈，在輸入輸出端形成EMI濾波網絡，確保系統滿足電磁兼容性要求。

十、熱特性與散熱設計

1. 熱阻參數

• 結-殼熱阻（R_thJC）: IGBT芯片R_thJC ~0.12 K/W，肖特基二極管R_thJC ~0.09 K/W；

• 殼-散熱器熱阻（R_thCS）: 取決于導熱材料性能和安裝方式，一般使用導熱硅脂可將R_thCS控制在0.05 K/W以內；

• 結-環境熱阻（R_thJA）: 視散熱方式（自然風冷、強迫風冷或水冷）而異，自然風冷情況下R_thJA ~0.5 K/W；強迫風冷可降至0.2 K/W以下；水冷系統配合專用冷板，可將R_thJA控制在0.1 K/W左右。

2. 散熱器設計要點

• 材料選擇: 建議使用高導熱鋁合金或銅質散熱器，尤其在高功率密度場景，銅質散熱器可提供更低的熱阻；

• 散熱片結構: 使用大面積且間距適宜的鰭片結構，保證空氣流動暢通，減少局部熱點；在強迫風冷方案中，需要配合適當風扇風量（≥200 CFM）和合理風道設計；

• 水冷方案: 對于高密度應用，建議采用專用的水冷冷板與流體冷卻系統，保證器件在高載流情況下溫度不超過125℃。

3. 熱界面材料（TIM）選用

• 導熱硅脂: 熱導率一般為3 W/(m·K)至5 W/(m·K)，可有效填充底板與散熱器之間的微小縫隙；

• 導熱墊片: 對于需要絕緣的場合，可使用絕緣導熱墊片（熱導率2 W/(m·K)以上），既滿足絕緣要求，又保證熱傳導；

• 壓合工藝: 在安裝過程中，應保證模塊與散熱器之間均勻受力（建議使用扭力扳手控制在3～5 N·m），避免因不均勻壓合導致熱阻升高。

4. 熱仿真與熱失效分析

• 仿真工具: 可使用ANSYS ICEPAK、Flotherm等專業熱仿真軟件，對系統進行三維模型建立與熱流仿真，分析模塊在不同散熱條件下的溫度分布與熱點位置；

• 熱失效分析: 通過熱循環測試（-40℃～+150℃）和功率循環測試（在所選工作點負載條件下反復循環）檢測模塊在實際工況下的熱循環壽命與可靠性指標，確保設計滿足壽命預期。

十一、可靠性測試與質量保證

1. 熱循環測試（Thermal Cycling）

• 在-40℃ 到 +150℃ 的結-殼溫度循環條件下，進行至少2000次循環測試，以驗證模塊在高低溫交替環境下的可靠性與熱疲勞壽命。

• 測試重點關注焊料界面、DBC陶瓷層與銅層的熱機械應力變化，檢測潛在的焊點開裂或脫層問題。

2. 功率循環測試（Power Cycling）

• 在特定的功率循環條件下（如1200 V、600 A 峰值電流），進行至少1萬次開關循環，檢查模塊在長時間高頻開關環境下的老化與失效模式。

• 監測V_CE(on)、I_C與漏電流等關鍵電參數的漂移，以評估使用壽命。

3. 高溫高濕測試（HTRH）

• 在溫度85℃、濕度85% 的環境下，持續測試至少1000 小時，驗證模塊在潮濕環境下的絕緣耐壓、封裝密封性與內部器件性能穩定性。

4. 高溫儲存與低溫存儲測試

• 在+150℃和-40℃ 條件下分別存儲至少500 小時，檢測模塊在極端溫度下的存儲可靠性與物理結構完整性。

5. 振動與沖擊測試

• 進行UN/FordG規則的車輛振動測試（隨機振動、正弦振動）和沖擊測試，以確保模塊在交通工具或工業設備受力震動環境下不發生機械損傷。

6. 質量控制與批量一致性

• 英飛凌擁有嚴格的生產流程與QC體系，包括來料檢驗、封裝過程監控、在線測試與下線電參數測試，確保每一個模塊的性能指標穩定且一致。

• 每個批次產品都經過嚴格的抽樣檢驗，包括完整的電參數測試、熱阻測量與可靠性測試，提供可追溯的質量報告。

十二、FF600R12ME4的應用設計示例

1. 三相橋式逆變器設計

• 拓?fù)浣Y(jié)構：采用三相全橋拓?fù)洌鶄€FF600R12ME4模塊分別作為六個橋臂之用；

• 驅動方案：使用帶隔離功能的IGBT驅動器（如INFINEON EiceDRIVER? 2EDLxxI12xMF系列），各橋臂門極電阻配置為15 Ω；

• 濾波與保護：直流母線端配置電解電容+薄膜電容混合濾波，橋臂集電極端配置RC吸收電路+TVS二極管；

• 并聯降流：在高功率或單橋臂電流超過600 A 的情況下，可并聯兩個相同型號模塊，使用均流電阻（0.5 mΩ）實現電流分擔；

• 散熱設計：采用風冷散熱器與導熱硅脂結合，通過120 CFM風扇強迫風冷，使模塊工作溫度保持在75℃以下。

2. 儲能系統雙向變流器

• 拓?fù)浣Y(jié)構：直流母線（700 Vdc）到三相交流電網，雙向變流器包含兩組三相橋臂，每組橋臂中使用三顆FF600R12ME4模塊；

• 控制策略：采用SVPWM（空間矢量脈寬調制）算法，實現無縫切換充放電工作模式；

• 電流檢測與保護：每個橋臂電感結合霍爾傳感器實時檢測輸出電流，實時監測并提供過流保護信號；

• 溫度監測：在模塊底部集成貼片式熱敏電阻（NTC），實時采集模塊溫度，當溫度超過設定閾值（125℃）時，觸發降載或停機保護；

3. 電動汽車驅動控制器

• 拓?fù)浣Y(jié)構：采用六步方波或正弦PWM控制邏輯，橋臂上使用FF600R12ME4實現功率級逆變；

• 短路保護：在每個驅動橋臂門極前端使用過流檢測與短路檢測電路，一旦檢測到短路電流，立即觸發驅動器關斷；

• EMI抑制：在直流母線與橋臂之間使用X電容和共模電感組合成LC濾波器，減小電網側與電機側的高頻干擾；

• 智能熱管理：結合水冷板和管路，模塊底部與水冷板緊密貼合，通過流體冷卻將模塊熱量高效帶走；

• 系統集成：模塊與驅動板、控制板通過高速IGBT驅動隔離總線連接，減少信號延遲，提高控制精度。

十三、FF600R12ME4的應用優勢分析

1. 高功率密度與高效率

• 采用Trench IGBT工藝與低壓降肖特基二極管，極大地降低導通損耗與開關損耗；

• 模塊集成化程度高，減少外部互聯電感與熱阻，使得整個功率級的體積與重量得到明顯縮減；

• 在工業變頻器或光伏逆變器中，整體效率可提升1%~2%，對于中高功率系統而言，節能效果顯著。

2. 可靠性與長壽命保障

• 內部焊線與芯片封裝質量經過多項可靠性測試驗證，在熱循環、功率循環、振動沖擊等方面具有優異表現；

• 嚴格的質量管控體系與全球化生產線，使得批次之間參數一致性好，確保大規模量產應用時不會出現性能波動；

• 在高溫、高濕等惡劣環境中，依然能夠保證長期穩定運行，為用戶降低維護成本與系統停機風險。

3. 靈活的并聯與可擴展性

• 支持多模塊并聯，通過均流電阻與匹配設計，能夠輕松擴展系統功率；

• 引腳定義與封裝與行業標準兼容，方便用戶在設計時快速替換或升級；

• 提供豐富的系列產品（如FF450R12ME4、FF750R12ME4、FF800R12ME4等），覆蓋不同電流需求。

4. 簡化系統設計與成本控制

• 集成肖特基二極管減少了外部續流二極管的使用，簡化電路板布局與生產成本；

• 內部DBC基板與絕緣封裝設計，無須額外的絕緣墊或撐柱，節省了材料成本；

• 統一的驅動邏輯與測試規范，縮短研發驗證周期，加速產品上市時間。

十四、應用實例及效果

1. 某大型風電逆變系統項目

• 項目背景：某風電場風力發電機采用兩臺1 MW級饋入逆變器，需長期在-40℃至+60℃環境下穩定運行；

• 器件選型：在逆變橋臂中選用了6顆FF600R12ME4模塊，分別組成兩組三相橋，并聯使用雙路直流母線；

• 系統性能：在額定功率輸出時，逆變效率可達98.6%，在低風速區域（50%載荷）時，效率仍保持在97.8%；

• 熱性能表現：在-20℃低溫環境下啟動無卡頓現象，高溫環境下模塊結溫保持在110℃以內，散熱余量充足；

• 可靠性：經過半年連續帶載測試，模塊未發生失效，系統故障率降低20%，維護成本顯著下降。

2. 某新能源汽車驅動系統

• 項目背景：某純電動客車牽引電機功率300 kW，工作電壓650 V，需滿足快速起停、高加速頻次、高可靠性等需求；

• 器件選型：驅動逆變器橋臂中采用4顆FF600R12ME4并聯作為主逆變模塊，配合智能水冷散熱系統；

• 系統性能：在滿載加速時最高效率為96.5%，在城市工況繞行及頻繁啟停時，系統熱穩定性良好，溫升峰值不超過90℃；

• 耐久測試：車輛在高溫（40℃）與低溫（-20℃）極端環境中均滿足啟動及爬坡需求，IGBT模塊經3000次熱循環無性能退化；

• 客戶反饋：相較于上一代器件，系統體積減小15%，重量減輕10%，續航里程提升約5%。

3. 某工業機器人驅動案例

• 項目背景：某四軸焊接機器人，需要精確的電機控制、快速響應與高抗干擾性能；

• 器件選型：每個關節伺服驅動板使用一顆FF600R12ME4作為PWM功率橋臂，以滿足高頻、高精度的電機調速要求；

• 系統性能：最大開關頻率可達20 kHz，伺服電機控制精度達到±0.05%，運動軌跡平滑無抖動；

• EMI表現：在進線端加入T型LC濾波后，整機EMI符合EN 61800-3 標準，現場無明顯電磁干擾；

• 耐久性：機器人連續運轉5000 小時后，驅動模塊溫度曲線穩定，模塊參數無明顯漂移。

十五、選型與采購注意事項

1. 核對參數需求

• 確定系統的最大工作電壓（直流母線電壓）、最大工作電流與工作環境溫度；

• 根據負載類型（電機、電源拓?fù)浣Y(jié)構），選擇合適耐壓等級（1200 V）及電流規格（600 A或并聯后更高）。

2. 驅動器匹配

• 確保所選IGBT模塊與門極驅動器兼容，如門極驅動電壓、驅動極限電流以及短路檢測/保護功能；

• 推薦使用英飛凌官方推薦的EiceDRIVER系列驅動芯片，以簡化設計并保證性能兼容性。

3. 散熱器與冷卻方式

• 根據應用場景及空間約束，選擇風冷或水冷方案；對于高功率密度場合優先考慮水冷；

• 選購具有可靠品牌與渠道的散熱器或冷板，確保與FF600R12ME4底板貼合良好，散熱材料質量過關。

4. 分流與并聯設計

• 若單模塊電流無法滿足需求，可考慮多模塊并聯。并聯時需注意溫度匹配與電流均衡，一般通過外加均流電阻或優化散熱布局實現；

• 并聯模塊的門極驅動建議分路控制，或在驅動器輸出端并聯時保證驅動器輸出能力足夠。

5. 供應商與質量保證

• 建議官方渠道或正規代理商處采購，避免水貨或假冒偽劣產品帶來的風險；

• 關注產品的生產日期與批次，盡量避開出廠時間過久的庫存，以保證品質與壽命；

• 如有定制化需求（如特定引腳布局、冶金參數調整），需與英飛凌官方工程師溝通確認。

十六、常見故障與排查

1. 高溫過熱

• 故障表現：模塊結溫快速上升至150℃以上，甚至觸發熱關斷保護；

• 排查要點：檢查散熱器與模塊底部的貼合情況，是否存在氣泡或灰塵；檢查導熱硅脂是否老化或用量不足；

• 處理方案：重新安裝導熱硅脂或更換熱界面材料，清潔散熱器，增強風扇或水冷系統的風量/流量。

2. 黑屏短路故障

• 故障表現：模塊開機后輸出端短時高電流，出現短路報警或IGBT損壞；

• 排查要點：檢查外部PCB走線是否與模塊引腳短路；檢測橋臂電感或負載側是否存在短路；

• 處理方案：用萬用表測量IGBT各管腳，拆除模塊后孤立測試；在板上對可疑元件進行電阻測試與拆卸驗證；

3. 開關振鈴（Ring）現象

• 故障表現：在關斷瞬間，集電極與發射極出現明顯振鈴現象，伴隨EMI增高；

• 排查要點：測量門極驅動回路與功率回路寄生電感值，確認驅動電阻是否過??；

• 處理方案：適當增大門極電阻或在門極并聯RC阻尼網絡，增設功率回路的吸收電路，如RC吸收器或RCD箝位電路；

4. 漏電流過大

• 故障表現：在無工作狀態或低負載時，檢測到模塊漏電流異常增大；

• 排查要點：確認模塊是否受到潮濕、污漬污染；用示波器測量柵極電壓，確認是否存在誤觸發；

• 處理方案：清潔模塊表面與引腳，檢查驅動隔離是否正常；更換故障模塊，必要時增加?xùn)艠O閉合電阻以增強關斷。

5. 驅動失靈或誤觸發

• 故障表現：模塊在無驅動信號時出現誤導通，或在驅動高電平時不開通；

• 排查要點：測量門極驅動信號波形，確認高/低電平是否滿足IGBT驅動要求；檢查驅動器與模塊間引腳連接是否松動或虛焊；

• 處理方案：使用示波器監測驅動波形，檢查驅動器供電電壓；重新焊接或更換連接線纜；

十七、與同類產品性能對比

通過對比可見，F(xiàn)F600R12ME4在導通損耗、開關損耗、熱阻及熱循環壽命等方面均優于或接近同類競品，綜合性能較為出色，尤其適合對效率和可靠性要求較高的應用場景。

十八、FF600R12ME4的未來發展趨勢

1. 更高頻率與更低損耗的第五代技術
   隨著IGBT工藝不斷升級，第五代Trench技術（Trench V²）將更加側重于進一步降低導通壓降與開關損耗，使得在同等電流密度下的損耗再降低10%~15%。同時，改善陷阱電荷與載流子注入效率，為更高頻率（20 kHz 以上）應用提供可能。

2. SiC（碳化硅）混合模塊與混合拓?fù)?/strong>
   碳化硅二極管與IGBT的混合模塊正逐漸成為趨勢，如SiC肖特基二極管與IGBT的混合集成，可在高溫條件下保持低正向壓降與高速開關，進一步提升系統效率與功率密度。FF600R12ME4未來也可能推出集成SiC二極管的混合版本。

3. 智能集成與監控能力
   過去僅僅是功率模塊的器件時代正在向智能化模塊邁進。未來FF600R12ME4將有望集成溫度傳感、實時電流監測或故障檢測功能，實現更高層次的器件監控與系統保護，為工業4.0智能制造和電網側智能化提供支持。

4. 更小體積與高功率密度設計
   隨著散熱材料與封裝技術的革新，基于更薄陶瓷基板、更高導熱系數LED封裝材料的模塊將實現更小封裝體積、更低熱阻與更高電流密度，使得系統整體尺寸進一步收縮。FF600R12ME4后續版本有望在保持電流與耐壓不變的同時，將模塊尺寸縮小10%~20%。

十九、總結

FF600R12ME4作為英飛凌第四代Trench IGBT與熒光肖特基二極管集成的高性能功率模塊，憑借其低導通損耗、優異開關性能、高可靠性與高功率密度等多重優勢，在工業變頻器、新能源逆變器、儲能系統、電動汽車驅動、工業機器人等諸多領域得到了廣泛應用。本文從FF600R12ME4的型號命名、電氣參數、內部結構與工藝、工作原理與驅動要求、主要特性與優勢、應用場景、外圍電路設計要點、熱管理與可靠性測試、應用實例、選型與采購注意事項、故障排查、與同類產品性能對比以及未來發展趨勢等方面進行了詳細介紹，為設計工程師全面了解并應用FF600R12ME4提供了系統參考。

在日益追求高效、節能和智能化的當下，F(xiàn)F600R12ME4憑借持續創新的半導體工藝以及模塊設計優勢，必將在未來功率電子領域繼續發揮重要作用。工程師們在系統設計時，應結合具體應用場景，充分發揮FF600R12ME4在高功率密度、低損耗與高可靠性方面的優勢，以實現更高效、更穩定的功率轉換系統。
