STM32F407VET6簡介
STM32F407VET6是意法半導體（STMicroelectronics）推出的一款基于ARM Cortex-M4內核的高性能微控制器，廣泛應用于工業控制、消費電子、通訊設備、醫療儀器、智能家居等領域。該系列芯片具有主頻高、外設豐富、功耗低等優勢，可滿足各種復雜嵌入式系統設計需求。本文將從概述、核心架構、主要特性、封裝與引腳定義、電氣特性與時鐘系統、存儲體系、外設模塊、開發環境與工具鏈、工程設計要點、典型應用案例等方面進行詳細介紹，力圖為讀者全面呈現STM32F407VET6的基礎知識以及實際應用中的關鍵技術要點。

一、概述
STM32F407VET6屬于STM32F4系列微控制器中的高端型號，采用ARM公司授權的Cortex-M4內核，最高主頻可達168MHz，并集成了浮點運算單元（FPU），能夠高效地進行浮點運算，適用于信號處理、控制算法等對計算能力要求較高的場景。該芯片內部整合了豐富的片上資源，包括多路通用和高級定時器、DMA控制器、多路USART/UART、SPI、I2C、CAN、SDIO、USB OTG、以太網MAC、圖形加速器（Chrom-ART Accelerator）、雙12位ADC、雙12位DAC、硬件真隨機數發生器以及加密加速單元等。由于功能強大且生態完善，STM32F407VET6成為眾多設計者進行嵌入式系統開發的首選之一。

二、核心架構與計算性能
STM32F407VET6內部采用ARM Cortex-M4內核，主頻最高可達168MHz，并包含32KB的一級指令緩存和四路指令預取隊列，顯著提升指令執行效率。同時，Cortex-M4核內置單精度浮點運算單元（FPU），支持IEEE754標準浮點運算，可大幅提高DSP算法以及復雜控制算法的執行速度。其內核支持哈佛結構體系，代碼和數據分別通過不同的總線進行訪問，減少總線爭用，提高系統吞吐量。Cortex-M4內核還支持口令安全、硬件乘法器和除法器、嵌套向量中斷控制器（NVIC）等，能夠實現快速中斷響應和精確實時控制，適合工業自動化、運動控制、機器人等嚴苛實時性領域的需求。

三、封裝形式與引腳定義
STM32F407VET6主要采用LQFP100封裝形式，也可見到部分BGA封裝，但在開發板及樣板設計中最常見的為LQFP100（14mm×14mm）封裝。該封裝提供了100個引腳，分別分布在四個側面，每側25個引腳。引腳定義包括電源引腳、時鐘系統引腳、復位引腳、多路GPIO、外設功能引腳、晶振輸入輸出引腳以及調試接口（SWD、JTAG）。

• 電源與地引腳

• VDD（電源輸入）：芯片核心和外設的供電電壓范圍為1.8V至3.6V，其中主供電通常為3.3V。

• VSS（地）：芯片地參考，需要在設計PCB時注意連接地平面，以降低噪聲。

• VDD_SRAM：專用SRAM供電引腳，需要外部連接至主供電3.3V，保證內部SRAM的穩定工作。

• VBAT：備份電源輸入，用于實時時鐘（RTC）和備份寄存器當主電源掉電時仍能保持工作。

• 時鐘與復位引腳

• OSC_IN/OSC_OUT：外部高速晶振（HSE）輸入和輸出引腳，常見晶振頻率為8MHz、12MHz或25MHz，可配置通過倍頻器產生168MHz系統時鐘。

• PLL輸入/輸出：內部使用PLL倍頻器，將外部或內部時鐘信號倍頻到需要的系統時鐘值。

• NRST：外部復位輸入引腳，低電平有效，可通過按鍵或外部電路觸發復位，使芯片進入初始化狀態。

• PC14、PC15：外部低速晶振（LSE）輸入（PC14）、輸出（PC15）引腳，用于外部32.768kHz晶振，為RTC提供低功耗時鐘源。

• 調試與編程接口

• SWDIO、SWCLK：串行線調試（Serial Wire Debug）接口的IO和時鐘引腳，用于在線單線調試和編程。

• JTAG（JTMS/SWDIO、JTCK/SWCLK、JTDI、JTDO、NJTRST）：完整的JTAG六線調試接口，可進行核心寄存器查看、斷點設置、單步調試等操作。

• GPIO與復用功能引腳
  LQFP100封裝提供了82個通用輸入輸出引腳（GPIO），可配置為標準I/O、外部中斷、外設功能復用等模式，不同引腳所在的引腳組（PORTA、PORTB、PORTC、PORTD、PORTE、PORTF、PORTG、PORTH、PORTI）具備不同的復用能力。例如：

• PA0至PA15：可配置為ADC、USART、SPI、TIM、CAN、I2S、FSMC等多種復用功能，用途靈活。

• PB0至PB15：同樣具備多路外設復用功能，可用于PWM輸出、定時器輸入捕獲、I2C、SPI等。

• PC0至PC15、PD0至PD15，依次類推，豐富的IO資源令應用配置更具靈活性。

四、時鐘系統與電氣特性
STM32F407VET6的時鐘系統由內部高速振蕩器（HSI，16MHz）、內部低速振蕩器（LSI，32kHz）、外部高速晶振（HSE，可選4～26MHz以內）、外部低速晶振（LSE，32.768kHz）以及多級PLL倍頻器組成。其時鐘樹結構可細分為：

• 內部高速振蕩器（HSI）
  HSI默認16MHz，可通過HSI校準寄存器進行微調。HSI可作為系統時鐘源，也可為PLL提供輸入時鐘。優點在于啟動時間短、無需外部元件、功耗較低；缺點是溫度及工藝差異導致頻率漂移較大，不適合對時鐘精度要求高的應用。

• 外部高速晶振（HSE）
  HSE外部晶振通常選用8MHz、12MHz、16MHz或25MHz晶振，可通過PLL倍頻至168MHz系統時鐘。當系統對時鐘精度要求高時，建議使用HSE作為主系統時鐘源。PLL倍頻方式支持多種倍頻因子配置，以獲得不同的系統時鐘頻率（如168MHz、144MHz、120MHz等）。使用HSE時需注意晶振電路的布局：晶振腳與地腳需盡量靠近，晶體兩端布置負載電容，避免過長走線導致振蕩不穩定。

• 內部低速振蕩器（LSI）與外部低速晶振（LSE）
  LSI（32kHz）主要用于看門狗定時器（IWDG）與實時時鐘（RTC）的工作時鐘，但其頻率精度較低，僅適合對時間精度要求不高的看門狗場景。LSE（32.768kHz）外部石英晶振可提供高精度32kHz時鐘，專用于RTC，保證在低功耗模式下也能維持準確的時鐘計時。LSE啟動時間較長，一般需要數十毫秒，在應用設計中需預留啟動等待時間。

• PLL倍頻器配置
  STM32F407VET6內部包含兩個PLL模塊：PLLM（主PLL）和PLLI2S（用于音頻時鐘）。主要使用主PLL將輸入時鐘倍頻到168MHz系統時鐘，其計算公式為：

  SYSCLK = (PLL輸入頻率 / PLLM) × PLLN / PLLP
  其中，PLL輸入頻率可選HSI（16MHz）或HSE（如8MHz）；PLLM可配置范圍為2～63；PLLN可配置范圍為50～432；PLLP可配置為2、4、6、8，對應PLL輸出分頻系數。通過合理配置上述參數，可將8MHz HSE倍頻為168MHz系統時鐘，也可將HSE倍頻為不同外設所需的時鐘頻率，如SDIO、USB需48MHz時鐘、I2S需特定音頻頻率時鐘等；使用PLLI2S即可產生I2S音頻所需的高精度時鐘。

• 電氣特性與功耗
  STM32F407VET6典型工作電壓為3.3V，允許范圍為1.8V～3.6V，片上集成多個電壓調節器和電源監控模塊，可對電源掉電、復位時序進行監測。其不同工作模式下的電流消耗差異較大：

• 運行模式（Run Mode）：在168MHz主頻、全外設開啟情況下，典型電流約為95mA左右，實際與外設工作狀態相關。

• 睡眠模式（Sleep Mode）：CPU停機，僅保留外設時鐘，可降低功耗至數十毫安。

• 停止模式（Stop Mode）：多數外設關閉，僅保留RTC和看門狗；功耗可降至數十微安。

• 待機模式（Standby Mode）：僅保留少量SRAM，幾乎所有外設關閉，功耗降至微安級，用于超低功耗遙測、采集等場景。

在PCB設計中需保持穩壓電源的穩定，推薦在VDD與VSS之間放置足夠的去耦電容（0.1μF陶瓷電容與10μF鉭電容組合），同時對高速信號線進行串噪電阻和差分對匹配布局，以減少EMI干擾。

五、存儲體系
STM32F407VET6內部集成了多種存儲資源，包括閃存（Flash）、SRAM、數據緩存、指令緩存以及外部存儲接口：

• 片上閃存（Flash）
  STM32F407VET6片上閃存容量為512KB或1MB（具體型號有所差異，VET6一般為512KB），用于存儲程序代碼和常量數據。閃存可分為若干扇區（Sector），最小扇區大小為16KB或64KB，支持按扇區擦寫和編程，方便在運行時進行固件升級。閃存編程操作需在特定時鐘下進行，且在編程或擦除期間需禁止讀取閃存，否則可能發生總線沖突。開發者在設計時需注意代碼區與數據區的分布，以及啟動加載程序（Bootloader）與應用固件的分區管理。

• 片上SRAM
  STM32F407VET6內置192KB的SRAM，分為多個區塊：

• 112KB位于主SRAM區域，用于程序運行時堆棧、全局或靜態變量存儲。

• 64KB位于DTCM（Data Tightly Coupled Memory）區域，為高速訪問區，無等待周期，可為DMA與CPU提供更高效的數據訪問。適合放置實時算法使用的數據緩沖區。

• 16KB位于SRAM2區域，用于備份寄存器及運行時數據，可與RTC備份域共享，斷電時需VBAT供電保留內容。

• 緩存與總線架構
  Cortex-M4核外設有指令緩存（I-Cache）和數據緩存（D-Cache），其中指令緩存4路、8路組相聯，減少閃存取指等待周期；數據緩存4路、2路組相聯，提高數據訪問效率。內部總線分為AXI總線、AHB和APB多層結構，DMA、以太網、SDIO等外設可通過AXI總線直接訪問SDRAM或SRAM，降低總線爭用。

• 外部存儲接口
  STM32F407VET6支持外部存儲擴展，可通過FSMC（靈活靜態內存控制器）接口連接SRAM、PSRAM、NOR Flash、NAND Flash等，也可通過SDIO接口連接SD卡、MMC卡、WiFi模塊等存儲或通信設備。為滿足大容量數據存儲及數據流實時傳輸需求，外部SDRAM接口可配合FSMC實現最高32MB外部SDRAM映射，適合圖形處理、視頻采集等應用場合。

六、豐富的外設模塊
STM32F407VET6外設資源異常豐富，涵蓋定時器、通信接口、AD/DA轉換、模擬功能、安全加速、智能外設等多種功能模塊。以下從主要外設分類進行詳細說明：

1. 定時器與PWM模塊

• 高級定時器（TIM1、TIM8）：具備組合PWM輸出、死區時間插入、剎車功能以及多通道互鎖等高級特性，適用于電機驅動、逆變器、DC-DC變換器等復雜控制場景。每路高級定時器支持4路比較通道輸出，最多提供6個互補輸出，可配置死區、剎車輸入、外部觸發等功能。

• 通用定時器（TIM2、TIM3、TIM4、TIM5）：32位（TIM2、TIM5）或16位（TIM3、TIM4）定時器，支持輸入捕獲、輸出比較、PWM、單脈沖模式（One-pulse）、編碼器接口（Encoder Mode），可用于測量信號周期、脈寬、頻率，或生成精確PWM。32位定時器可實現更大范圍計數，適合長時間事件計時。

• 基本定時器（TIM6、TIM7）：16位定時器，僅支持基礎定時功能，可充當DAC或ADC觸發定時，或作為定時中斷源，應用于定時喚醒、心跳計時、操作系統節拍等場景。

2. 通信接口

• USART/UART：6路通用異步收發器（USART1、USART2、USART3、UART4、UART5、USART6），支持同步、單線半雙工、LIN、IrDA、RS485等模式。其中USART1、USART2位于APB2總線上，傳輸速率最高可達4.5Mbps；其他位于APB1總線上，最高傳輸速率為(42MHz時鐘)/16。支持硬件流控制（CTS/RTS）、FIFO緩沖，可實現穩定高速數據通信。

• SPI/I2S：3路SPI（SPI1、SPI2、SPI3）支持主從模式、全雙工、半雙工、三線模式。通過復用復數引腳可配置為I2S音頻協議接口，用于數字音頻傳輸，支持主從時鐘、標準、左對齊、PCM等模式，配合PLLI2S可產生準確音頻時鐘，滿足音頻流處理需求。

• I2C：3路I2C接口（I2C1、I2C2、I2C3），支持標準模式（100kHz）、快速模式（400kHz）、快速模式+（1MHz），帶有10位/7位地址，可實現多主、多從通信。硬件支持PEC校驗與DMA傳輸，可用于連接傳感器、EEPROM、RTC等外設。

• CAN：2路CAN接口（CAN1、CAN2），符合CAN 2.0B協議，支持雙緩沖接收、FIFO、硬件濾波，可實現車載網絡、工業總線、自動化控制領域的實時數據傳輸。CAN2的CAN_RX引腳與CAN1的RX引腳共用，但各自有獨立的濾波器，提高靈活性。

• USB OTG FS/HS：集成USB On-The-Go控制器，可工作于主機（Host）或設備（Device）模式。USB FS（全速，12Mbps）模塊內置PHY；USB HS（高速，480Mbps）需外接ULPI PHY。USB OTG支持電纜檢測、VBUS監測、ID檢測，實現OTG設備的自動角色切換。

• 以太網MAC：集成10/100M以太網MAC，支持RMII接口，可通過外部PHY芯片（如DP83848）實現高速網絡連接。MAC模塊支持IEEE 1588硬件時間戳、流量控制、斷言功能，可滿足工業以太網、物聯網邊緣設備對網絡通信的高實時性和高帶寬需求。

• SDIO：SDIO接口支持SD、SDIO、MMC協議，最高傳輸速率可達48MHz，支持4位總線模式，適合SD卡文件系統擴展、無線模塊通信、SPI總線替代方案等。

3. 模數轉換與數模轉換

• ADC：2路12位ADC（ADC1、ADC2），每個ADC擁有3個同步并行采樣組，支持高達2.4MSPS采樣速率，通道數達16個外部通道，內置溫度傳感器、VREFINT和VBAT測量通道。ADC支持DMA雙緩沖、模擬看門狗、注入模式等功能，可用于高速傳感器數據采集與處理。

• DAC：2路12位數模轉換器，每個DAC擁有獨立輸出緩沖，可通過DMA自動更新轉換值。DAC支持雙三角波、雙噪聲波發生器，可在音頻合成、波形產生、控制信號等場景下使用。

4. 安全與加密模塊

• 硬件加密單元（CRYP）：支持AES、DES、Triple DES、MD5、SHA-1、SHA-2等加密算法，具有硬件加速功能，能顯著提高數據加密解密速度，減少CPU占用。該模塊常用于安全通信協議、固件加密、數字簽名等場景。

• 真隨機數發生器（RNG）：基于模糊組件的硬件隨機數生成器，可提供高質量的隨機數，滿足密碼學算法與安全協議的要求。RNG輸出符合FIPS 140-2標準，適合密鑰生成、掩碼生成等應用。

5. 其他外設模塊

• 硬件定點運算單元（FPU）：Cortex-M4核內置的單精度浮點運算單元可加速浮點運算，減少軟件模擬浮點運算的時間，提高算法執行效率，特別適合數字信號處理（DSP）以及復雜控制算法。

• Chrom-ART Accelerator（2D圖形加速器）：用于圖形坐標轉換和像素填充加速，提高GUI渲染和顯示性能，尤其在采用TFT LCD屏幕時可顯著減少CPU負擔。

• 數?；旌辖涌冢‵SMC）：靈活靜態存儲器控制器可通過并行總線連接外部SRAM、PSRAM、NOR/NAND Flash、LCD控制器等，實現低成本大容量存儲擴展和外設訪問。

• 備份域（Backup Domain）：包含備份寄存器、RTC、LSE時鐘，可在掉電時通過VBAT口供電保持數據，適合斷電存儲關鍵數據和實時時鐘計時。

• 看門狗定時器（WWDG/IWDG）：獨立看門狗和窗口看門狗模塊可用于系統故障檢測與安全復位。IWDG基于內部LSI振蕩器，確保在系統崩潰或時鐘異常時可強制系統復位；WWDG基于APB1時鐘，可在特定窗口期內刷新，否則觸發系統復位。

七、開發環境與工具鏈
進行STM32F407VET6應用開發，需要搭建完善的軟硬件環境，包括開發板、調試器、IDE、庫文件和例程。以下幾部分是常見的開發環境組成：

1. 硬件開發板與調試器

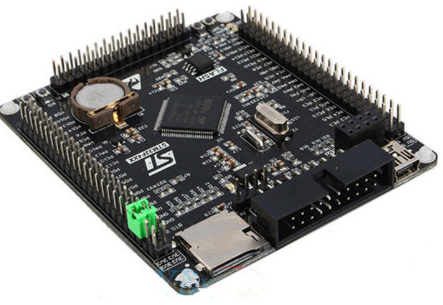

• STM32F407VET6最小系統板：包含基本電源、時鐘電路、串口轉USB、ST-LINK/V2調試接口、外部存儲擴展座（SD卡）等，方便快速上手。

• ST-LINK/V2或ST-LINK/V3調試器：ST官方調試器，通過SWD或JTAG接口與目標板連接，支持在線下載、單步調試、寄存器查看、內存讀寫等功能。

• J-Link系列調試器：Segger J-Link提供更高調試速度和更豐富的調試功能，可選配RTT調試打印、閃存編程加速等。

2. 集成開發環境（IDE）與編譯工具鏈

• STM32CubeIDE：基于Eclipse和GCC的免費IDE，集成STM32CubeMX圖形化配置工具，可通過鼠標配置外設時鐘、引腳復用、生成HAL庫初始化代碼，極大降低外設配置難度。CubeIDE自帶GCC編譯器、GDB調試器、STM32CubeProgrammer下載工具。

• Keil μVision：ARM公司的商業IDE，集成Keil MDK-ARM工具鏈，提供強大的仿真與調試功能、RTX實時操作系統示例，可結合CMSIS包快速開發。需要商業授權或使用有限功能版本。

• IAR Embedded Workbench：IAR公司的商業IDE，具有優秀的代碼優化和調試功能，可生成高效代碼，適用于對代碼尺寸和性能要求極高的項目。

• GCC + Makefile：對于習慣命令行編譯或持續集成需求的開發者，可使用GNU Arm Embedded Toolchain和Makefile進行編譯，配合OpenOCD或ST-LINK工具進行下載與調試，實現開源免費開發環境。

3. 固件庫與中間件

• STM32CubeF4 HAL庫：ST官方提供的硬件抽象層（HAL）庫，封裝了對底層寄存器的操作，開發者可通過高級API來快速驅動外設。配合CubeMX可自動生成初始化代碼，縮短開發周期。

• LL（Low-Layer）庫：相對于HAL庫，LL庫接口更底層、更接近寄存器，具有更高的執行效率，適合對性能要求較高的場景。CubeMX也可自動生成LL驅動代碼。

• CMSIS（Cortex Microcontroller Software Interface Standard）：由ARM定義的底層庫和RTOS接口標準，包括CMSIS-CORE、CMSIS-DSP、CMSIS-RTOS等，為編寫可移植的ARM Cortex-M代碼提供基礎。

• FreeRTOS：開源實時操作系統，可在STM32F407平臺上運行，支持多線程、信號量、消息隊列、事件組等功能，適用于復雜實時多任務應用。

• LwIP、FatFS、USB Host/Device中間件：LwIP實現輕量級TCP/IP協議棧，支持以太網通信；FatFS提供FAT文件系統接口，可用于SD卡或USB存儲；USB中間件支持USB設備類（MSC、CDC、HID等）和Host棧（Host MSC、Host HID等），豐富了應用場景。

八、工程設計要點與實踐經驗
在STM32F407VET6項目開發過程中，需要關注時鐘配置、外設初始化、功耗管理、中斷優先級、內存分配、優化與調試等關鍵環節。以下結合實踐經驗進行一些要點說明：

1. 時鐘配置與功耗優化

• 使用CubeMX進行時鐘樹配置：CubeMX可直觀顯示PLL參數、各個外設時鐘分頻器設置、總線上限頻率，幫助避免配置錯誤。

• 選擇合適的系統時鐘：如果應用對性能要求不高，可適當降低系統頻率（如120MHz、84MHz）以減少功耗；如果需要USB、SDIO等外設，需保證對應時鐘頻率（USB需48MHz，SDIO需48MHz）。

• 啟用睡眠、停止、待機模式：根據實際應用場景，在空閑階段合理使用睡眠模式或停止模式，通過設置SLEEPDEEP位、關閉無關外設時鐘以降低功耗。

• 優化IO電平與上拉下拉：未使用的IO應配置為模擬輸入模式，關閉數字輸入緩沖及上拉/下拉電阻，以減少漏電流；必要時可在PCB上加入拉高/拉低電阻。

2. 外設初始化與中斷設計

• 優先級配置與嵌套中斷：STM32F407使用NVIC進行中斷優先級管理，共有4位搶占優先級和0位子優先級。優先級越小表示優先級越高，需合理分配外設中斷優先級，避免出現優先級反轉或死鎖。對實時要求較高的外設（如緊急安全中斷、CAN收發中斷）應設置更高（數值更?。﹥?yōu)先級。

• DMA與中斷結合：對于數據量較大的外設（如ADC、I2S、USART DMA），可開啟DMA傳輸，減少CPU干擾并加快數據傳輸速率；在DMA傳輸完成后，由DMA中斷通知上層應用處理數據。需要注意DMAMUX通道配置與緩存一致性管理。

• 外設復用沖突解決：由于多引腳存在復用同一功能的情況，在CubeMX選錯時容易導致引腳沖突。解決辦法是在配置時查看引腳詳細復用表，確保同一引腳組只被一個外設占用，或通過改用其他引腳組來解決沖突。

3. 內存分配與堆棧管理

• Heap與Stack大小配置：默認在鏈接腳本中為堆和棧分配了固定大小，例如8KB堆、4KB棧。項目中若使用大量動態分配或深度遞歸，需要根據實際情況調整Heap與Stack大小，避免出現堆棧溢出?？稍阪溄幽_本（.ld文件）或CubeIDE的Project Settings中手動修改。

• DTCM與SDRAM使用：將對性能要求較高或頻繁訪問的數組、緩沖區放置在DTCM區域以提高訪問速度；若程序需要處理大容量圖像數據或外部存儲數據，可通過FSMC將SDRAM映射到地址空間，將大塊數據存儲在外部SDRAM中。

• 緩存一致性管理：開啟數據緩存后，DMA對外設讀寫時需先清除（invalidate）Cache或刷新Cache，否則可能出現數據不同步。建議根據DMA使用場景，手動調用SCB_InvalidateDCache()或SCB_CleanDCache()函數保證緩存與內存一致性。

4. 代碼優化與調試技巧

• 啟用編譯優化：在Release模式下啟用-O2或-O3優化，配合函數內聯和代碼裁剪（Garbage Collection of unused sections）可顯著減少代碼體積并提高性能。

• 利用ST-Link Real-Time Transfer（RTT）調試：RTT技術可在不打斷CPU的情況下實時輸出調試信息，適合程序調試與性能分析。需在項目中加入SEGGER_RTT.c/h相關文件，配置SWO口和調試工具。

• 使用邏輯分析儀和示波器：對時序敏感的外設（如I2C、SPI時序、PWM波形），可通過示波器或邏輯分析儀進行波形捕獲與分析，確認通信協議和信號完整性。

• 堆棧溢出檢測：在啟動代碼里可將初始SP下方添加特定填充模式（如0xDEADBEEF），運行后檢查邊界區域是否被覆蓋，及時發現堆棧溢出問題。

九、典型應用案例
為了更好地理解STM32F407VET6在實際工程中的應用，以下結合幾個典型案例進行分析，展示其在工業控制、圖像處理、通信網關、音視頻處理等領域的應用價值和實現要點。

1. 工業自動化運動控制系統

• 應用背景與需求：在工業自動化場合（如數控機床、機器人臂、AGV小車），對電機驅動控制的實時性、精度和可靠性有較高要求。需要對電機位置、速度進行閉環控制，并實時處理編碼器信號與PWM輸出。

• 硬件方案：采用STM32F407VET6作為主控芯片，搭配三相伺服驅動器、增量式光電編碼器、三相電源模塊、霍爾傳感器或直流電機傳感器。STM32的TIM1和TIM8高級定時器用于產生三相電機驅動的互補PWM波，支持死區控制和緊急剎車。編碼器信號通過定時器的插入模式或編碼器接口模式進行高速捕獲，獲得實時轉速和位置信息。

• 軟件實現要點：

1. 定時器配置：TIM1/TIM8配置為中心對齊模式（Center-aligned Mode）、死區時間設定（根據MOSFET驅動需求，一般20～200ns），剎車引腳配置用于外部過流或過壓保護。

2. 編碼器接口：TIM2或TIM3配置為編碼器接口模式（Encoder Mode），將A、B相脈沖接入計數器，實現實時位置角度測量。對編碼器計數器溢出或計數方向進行判斷，以獲得精確轉速。

3. PI/PID控制算法：在DMA模式下使用ADC采集電機驅動電流與電壓，通過硬件濾波器或數字濾波后傳送至DTCM，采用浮點運算單元（FPU）進行PID算法計算，輸出控制量給TIMx的比較寄存器，實現無刷直流電機或伺服電機控制。

4. 看門狗與安全保護：使用IWDG配置合適的喂狗周期（例如50ms），避免系統死鎖時失控；在過流、過壓事件發生時通過定時器剎車或外部中斷觸發緊急關斷保護電路。

2. 工業以太網通信網關

• 應用背景與需求：在工業現場中，各類設備往往采用Modbus、CANOpen、PROFINET等不同協議，需要一個網關將現場總線數據轉換為以太網格式，實現集中監控與遠程管理。對實時性和吞吐量都有較高要求，同時要求通訊加密與鑒權。

• 硬件方案：STM32F407VET6利用其內置以太網MAC連接外部RMIIPHY芯片（如LAN8742），實現10/100Mbps以太網連接；CAN接口用于連接CANOpen設備；串口或RS485接口用于Modbus RTU/ASCII通信；SDIO接口或SPI接口用于擴展存儲或WiFi模塊。

• 軟件實現要點：

1. 以太網MAC與PHY驅動：采用HAL庫或LWIP集成的以太網驅動初始化函數，配置MAC地址、PHY地址、RCC時鐘以及GPIO引腳復用，使用緩存描述符（DMA Descriptor）模式實現數據包收發。

2. LWIP協議棧移植與配置：在FreeRTOS下創建以太網收發任務，初始化LWIP堆棧，啟用DHCP或使用靜態IP地址，配置TCP、UDP連接，完成Modbus TCP、Socket通信等應用。

3. 多協議處理與消息轉發：建立CAN接收中斷，在中斷中接收CAN報文并存入隊列；Modbus RTU通過USART-DMA模式接收解析報文；在以太網通信任務中解析TCP/UDP報文，根據協議轉換規則將數據轉發至CAN總線或Modbus總線上。必須注意多任務并發訪問共享資源時的互斥與同步機制，可使用信號量或互斥鎖進行保護。

4. 安全加密與認證：在以太網層面可使用TLS/SSL，調用硬件CRYP加速模塊進行AES加解密，減少CPU占用；對于固件的安全性，采用Bootloader與加密簽名機制，在啟動時驗證固件完整性，防止惡意篡改。

3. TFT顯示與觸摸界面

• 應用背景與需求：在醫療儀器、工控設備、智能家居等領域，需要直觀的圖形用戶界面（GUI）進行人機交互，需要實時刷新屏幕并處理觸摸輸入。STM32F407VET6的Chrom-ART加速器和FSMC接口可與TFT LCD屏和觸摸屏控制器結合，實現流暢的圖形顯示。

• 硬件方案：使用2.8寸或4.3寸TFT LCD（分辨率如320×240或480×272），通過FSMC并行總線連接LCD控制器（如ILI9341、RM68120等），觸摸板（如電阻式或電容式）通過SPI或I2C接口連接控制器；外部SDRAM用于存儲圖像緩沖區。

• 軟件實現要點：

1. FSMC與LCD接口：配置FSMC為16位/8位異步模式，設置讀寫時序寄存器以滿足LCD控制器的時序要求；將LCD數據/命令引腳映射到FSMC地址線，通過FSMC_A0區分數據和命令，驅動函數中通過FSMC寫寄存器與寫數據實現TFT刷新。

2. 圖形庫與加速器使用：可采用ST官方的TouchGFX或第三方圖形庫（如uGFX、emWin）進行上層GUI設計；在底層驅動函數中使用Chrom-ART Accelerator進行圖形轉換（如豎屏數據流轉換、RGB565與RGB888格式轉換），提高擦屏、圖標繪制速度。

3. 觸摸屏驅動與中斷：電阻式觸摸板通過ADC采樣X和Y坐標，或通過觸摸控制芯片（如XPT2046）以SPI方式獲取觸摸點；電容式觸摸板通過I2C總線讀取坐標并通過中斷觸發按下事件；觸摸中斷優先級要高于普通應用任務，保證靈敏度。

4. 雙緩沖與幀率控制：在SDRAM中分配雙緩沖區域，一個緩沖用于當前顯示，一個緩沖用于后臺繪制。繪制完成后通過DMA2D（Chrom-ART）將后臺緩沖區拷貝到LCD顯示緩沖區，減少撕裂現象并提升刷新效率。

4. 音頻處理與數字信號處理（DSP）

• 應用背景與需求：在嵌入式音頻設備（如數字混音臺、智能音箱、噪聲消除耳機）中，需要對PCM音頻數據進行采樣、濾波、FFT分析、數字調制等處理，要求浮點運算單元提供高效計算。

• 硬件方案：STM32F407VET6通過I2S總線連接音頻CODEC（如WM8731、TLV320AIC23B等），支持I2S全雙工通信；內部使用PLLI2S模塊產生44.1kHz、48kHz或96kHz音頻時鐘；外部SDRAM可作為緩沖區用于緩存音頻數據。

• 軟件實現要點：

1. I2S與DMA配置：I2S配置為主模式，使用DMA雙緩沖模式接收和發送音頻PCM數據，通過回調函數實現連續數據流傳輸。I2S時鐘來源于PLLI2S配置（例如，PLLI2S輸入8MHz HSE，配置參數后可得到I2S時鐘44.1kHz或48kHz），確保音頻采樣精度。

2. CMSIS-DSP庫調用：在音頻回調中調用CMSIS-DSP庫函數進行FFT變換、FIR濾波或IIR濾波，實現噪聲濾除、回聲消除、音效調整等功能。CMSIS-DSP利用FPU加速浮點運算，大幅度提高算法執行效率。

3. 音頻數據格式與緩存管理：采用16位或24位PCM格式，根據DAC或DAC緩沖區所需格式調整；使用環形緩存（Circular Buffer）管理I2S數據收發，避免緩存溢出或數據卡頓。需要在初始化時配置DMA緩存大小和優先級，確保音頻流暢性。

4. 用戶界面與音頻輸出：若設備具備LCD顯示，可將音頻頻譜通過圖形界面顯示；音量調節、均衡器參數可通過觸摸屏或旋鈕進行實時調整，通過I2C或GPIO讀取輸入并更新DSP參數。音頻輸出通過DAC或I2S輸出到外部放大器及揚聲器，需關注模擬地與數字地分離以降低噪聲。

十、常用外設選型與PCB設計要點
在硬件設計過程中，合理選擇外設芯片與布局布線對于STM32F407VET6系統的穩定性和性能至關重要。以下從電源、晶振、外部存儲、EMI與信號完整性等方面做簡要指導：

1. 電源與電平轉換

• 穩壓器選型：STM32F407VET6典型工作電壓為3.3V，可選用TI、Analog Devices或國產穩壓芯片（如AMS1117-3.3、MCP1700-3.3）提供穩定電源。為減少噪聲干擾，可在穩壓器后面串聯電感與RC濾波網絡。

• 電源濾波與去耦：在VDD與VSS之間沿每組電源引腳放置0.1μF陶瓷旁路電容，靠近芯片引腳；同時在主電源入口處放置10μF至22μF的鉭電容，以抑制突發大電流；對于USB或以太網供電，還需額外的共模電感和EMI濾波電路。

• 電平轉換與隔離：當需要與5V或12V設備通信時，可選用電平轉換芯片（如TXS0108E、74HC4050）或光耦隔離（如光電耦合器HCPL-A310）進行電平或信號隔離，保護STM32 IO不受高電壓沖擊。

2. 晶振與時鐘電路

• HSE晶振電路設計：若使用7～25MHz的石英晶體，需要匹配適當的負載電容（一般為5～15pF），并保證晶振腳之間走線盡量短，遠離數字信號線與開關節點，以減少干擾。若對時鐘精度要求不高，也可采用MEMS振蕩器（如SiT5351）替代石英晶體，減少板級調試時間。

• LSE晶振電路設計：32.768kHz晶體需要大約6～12pF的負載電容，該電容值由晶體手冊中推薦值決定。晶體與芯片引腳之間宜布置地平面隔離帶，禁止其他信號線穿過，以免降低時鐘精度。

3. 外部存儲與擴展

• SDRAM布局：若系統需要大容量外部SDRAM（如32MB或64MB），選用SDRAM芯片（如IS42S16800J）并通過FSMC接口連接。SDRAM地址線與數據線需要與FSMC地址、數據引腳1:1對應，且走線長度差控制在200 mils以內，終端匹配電阻需靠近芯片端進行阻抗匹配，確保信號完整性。

• NAND/NOR Flash擴展：若需要外掛更多代碼或數據存儲，可通過FSMC連接NAND或NOR Flash。NAND Flash的布局需注意數據線和控制信號（CLE、ALE、WE、RE）匹配時序，可采用隔離電阻和IO緩沖器以減少負載。

• SD卡與USB存儲：通過SDIO接口與SD卡通信時，必須保證SDIO信號線（CMD、CLK、DAT0-3）的走線長度一致，并添加上拉/下拉電阻；USB接口需要4.7Ω、22Ω的差分信號串阻，且Vbus線需在外部放置穩壓二極管進行過壓保護。

4. EMI與信號完整性

• 信號線走線規則：高速信號（如USB、以太網、SDIO、FSMC信號等）必須采用差分阻抗控制，并保證走線長度匹配，否則可能產生串擾和信號反射。使用四層PCB時，將電源層和地層置于核心層，中間信號層疊加參考層，可減少EMI。

• 地平面與電源平面：宜使用完整的地平面減小環路面積，避免地彈回效應（Ground Bounce）；關鍵模擬信號與數字信號地分開布線，并在芯片下方預留一個固定的地平面，不要分割。

• EMI濾波與屏蔽：對于以太網PHY、USB接口和外部時鐘源周圍，可放置共模電感和EMI濾波器；若應用對干擾要求嚴格，需要在PCB關鍵區域采用屏蔽罩（金屬罩殼）或導電膠帶進行局部屏蔽。

十一、生態與軟件資源
STM32F407VET6憑借其強大的功能和廣泛的外設支持，擁有成熟的生態系統和豐富的軟件資源，以下為常見開發資源及社區支持：

• STM32CubeMX與CubeIDE：STM32CubeMX可基于GUI方式進行外設、時鐘、引腳配置，并生成初始化C代碼；STM32CubeIDE則將CubeMX、Eclipse IDE與GCC工具鏈集成，為開發者提供一站式集成開發環境。

• HAL庫示例與應用筆記：ST官方提供大量針對STM32F4系列的示例工程，包括GPIO、ADC、USART、CAN、USB、以太網、SDRAM、DMA2D等模塊的使用示例；同時發布了PMC(Power Management Controller)、Timing、Graphics、Audio等應用筆記，為開發者提供參考。

• 第三方中間件與社區支持：如FreeRTOS、uC/OS、LWIP、FatFS、TouchGFX、EmFile、emWin等，可滿足實時操作系統、網絡、文件系統、圖形UI等多種需求；Github、CSDN、STM32官方論壇等社區也活躍著大量STM32愛好者分享心得、經驗與項目。

• 調試與分析工具：ST-LINK Utility用于在線燒寫和調試；Keil、IAR提供性能分析與代碼覆蓋率工具；Segger提供SystemView進行實時系統調用跟蹤與診斷；此外還有Trace32、Ozone等第三方專業分析工具。

十二、總結與展望
STM32F407VET6憑借ARM Cortex-M4內核的高性能和浮點運算能力、豐富的片上外設資源以及成熟的生態支持，成為嵌入式領域中功能強大且應用廣泛的微控制器。通過合理配置時鐘系統與外設資源，結合DMA、FPU、Chrom-ART加速器等硬件加速模塊，可以實現高效實時控制、復雜圖形顯示、高帶寬通信、音視頻處理、信號采集與處理等多種功能。其多種功耗模式也為便攜式、無線傳感器節點等應用提供了低功耗方案。

在未來，隨著物聯網、工業互聯網、智能制造等領域的快速發展，STM32F407VET6仍能依托其強大的性能和外設，對于二次開發和擴展平臺保持高度適應性。例如，在邊緣計算網關中負責數據預處理和協議轉換，亦可在智能機器人中作為主控核心，執行高級控制算法和視覺處理。結合云端通信與大數據分析，STM32F407VET6平臺可進一步拓展在智能家居、智能醫療、智慧城市等領域的應用邊界。

綜上所述，深入掌握STM32F407VET6的架構、外設、開發要點與優化技巧，對于嵌入式工程師設計高性能、穩定可靠的系統具有重要意義。希望本文提供的全面知識與實踐經驗，能夠幫助開發者迅速上手并開展項目設計，實現創新應用。
