概述

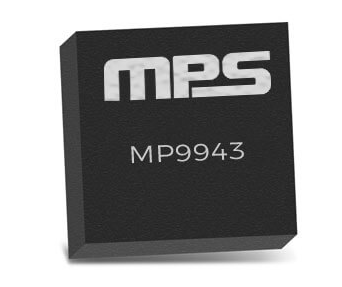

MP9943 是由 Monolithic Power Systems（MPS）公司推出的一款高效率、高性能的同步降壓型開關電源控制芯片。該芯片集成了高側與低側功率 MOSFET，可實現最大 3A 峰值輸出電流，并可在高達 36V 的輸入電壓范圍內穩定工作。與傳統分立式方案相比，MP9943 通過集成 MOSFET、電流檢測電路以及多種保護功能，極大地簡化了電路設計，提高了整體功率密度與系統可靠性。MP9943 的內部采用電流模式（current-mode）控制架構，配合固定頻率的 PWM 驅動，使得瞬態響應速度更快，環路補償更為簡便，有效降低輸出紋波并提升負載穩定性。此外，芯片內置軟啟動（soft-start）功能、電源良好（Power-Good）指示、過流保護（OCP）、過溫保護（OTP）以及欠壓鎖定（UVLO）等多種保護特性，滿足工業、通信、汽車電子、云計算及消費類電子等領域的多種應用需求。MP9943 通常采用小型 QFN‐8 封裝形式，以節省 PCB 布局空間并有助于熱量散發。通過合理的外部無源元件搭配與布局優化，MP9943 可為設計者提供一個穩定可靠、效率極高的降壓電源解決方案。以下內容將從芯片特性、引腳功能、工作原理、典型應用、PCB 布局建議、性能曲線分析等多方面進行詳盡介紹，幫助讀者全面了解 MP9943 的基礎知識與應用注意事項。

主要特性

• 集成高側與低側功率 MOSFET，可實現高達 3A 峰值輸出電流，減小外部元件數量；

• 寬輸入電壓范圍：4.5V ~ 36V，使其適用于 12V、24V 等不同電源系統；

• 同步整流結構（Synchronous Rectification）提高了轉換效率，在中小負載情況下效率可達到 90％ 以上；

• 固定 410kHz 開關頻率，配合電流模式控制，提供快速瞬態響應并簡化環路補償；

• 內置過流保護（OCP），當輸出電流超過設定閾值時自動進入保護狀態；

• 內置欠壓鎖定（UVLO）功能，在輸入電壓低于設定閾值時停止工作，防止輸出紊亂；

• 帶軟啟動（soft-start）功能，有效抑制開機時的突入電流，保護電源與負載；

• 過熱保護（OTP），當芯片溫度超過安全閾值時自動進入保護模式并關斷輸出；

• Power-Good（PGOOD）輸出功能，可實時監測輸出電壓是否達到設定值，用于系統監控與狀態指示；

• 內部電流檢測與峰值電流控制，提升負載瞬態響應性能，并方便環路穩定性設計；

• 封裝類型為 QFN-8（3mm×3mm），具備良好的散熱性能；

• 工作溫度范圍寬，可在工業級環境下穩定運行（–40℃ ~ +125℃）。

引腳功能與內部結構
MP9943 采用標準 QFN-8（3mm×3mm）封裝形式，引腳排列緊湊且功能豐富。下面分別介紹每個引腳的功能：

1. VIN（引腳 1）：輸入電源引腳，接至 4.5V ~ 36V 的輸入電壓。該引腳下方為散熱焊盤，用于將芯片內部產生的熱量傳導到 PCB 裸露銅箔區域，提高散熱效率。使用時需在 VIN 引腳附近添加去耦電容，以降低輸入回路寄生阻抗并抑制輸入紋波。

2. VCC（引腳 2）：內部邏輯電源引腳，芯片通過內部升壓電路從 VIN 引腳獲取電能，并穩定生成 VCC 電壓，為內部控制電路和驅動電路供電。設計者需在 VCC 引腳與 GND 之間外接一顆 1μF 左右的去耦陶瓷電容，以保證驅動和控制電路穩定工作。

3. PGOOD（引腳 3）：電源良好指示輸出，當輸出電壓達到設定穩壓值并保持一段時間后，PGOOD 引腳輸出高電平；當輸出電壓低于設定值或出現保護狀態時，PGOOD 輸出低電平。PGOOD 通?？芍苯佑糜?MCU 邏輯電平輸入口，通過上拉電阻拉至合適電平。

4. FB（引腳 4）：反饋輸入引腳，用于檢測輸出電壓并與內部基準電壓進行對比，從而調整占空比。設計者需將 FB 引腳通過一個外部分壓電阻網絡與輸出 VOUT 連接，以實現想要的輸出電壓設定。推薦分壓電阻之和不超過 100kΩ，以降低熱漂移與噪聲影響。

5. GND（引腳 5）：地引腳，為芯片內部邏輯電路、功率 MOSFET 驅動電路及外部補償網絡的參考地。該引腳應與整個電路的地平面相連，并盡量減少分支回路。GND 引腳須與底部散熱焊盤相連，形成完整的熱回流路徑。

6. BST（引腳 6）：高側 MOSFET 驅動引腳，提供高端驅動電壓以驅動高側功率 MOSFET。BST 引腳需通過一個飛躍電容（通常 0.01μF ~ 0.1μF）連接至 SW 引腳，以形成升壓電荷泵求得高側柵極驅動電壓。

7. SW（引腳 7）：開關節點引腳，與外部電感、電容一起構成降壓轉換器的主要功率環路。SW 引腳可直接承受高達 36V 的電壓脈動，設計時要格外注意布局與走線，確保 MOSFET 漏極至 SW 引腳的回流電流路徑最短。輸出電感與輸出電容需盡量靠近 SW 引腳，以降低 EMI 干擾與寄生振蕩。

8. EN（引腳 8）：芯片使能引腳（Enable），高電平有效。當 EN 引腳電壓高于 1.2V（典型值）時，芯片進入正常工作狀態；當 EN 引腳電壓低于 0.4V 時，芯片關閉輸出進入關斷狀態，但內部參考和邏輯電路仍保持上電，卻會極大降低靜態電流。該引腳可直接與外部 MCU 引腳相連控制開關，也可以通過外部分壓連接到 VIN，實現欠壓鎖定及自動重啟功能。

在芯片內部，MP9943 核心采用電流模式 PWM 控制器（Peak-Current Mode Control），配合內置參考電壓（通常為 0.8V ±1％）和比較器，將采樣到的電感電流峰值與內部參考進行比較，從而在每個開關周期結束時調整高側 MOSFET 的導通時長。內部還集成了故障檢測與保護單元，如：欠壓鎖定（UVLO）模塊、過流檢測（OCP）模塊、過溫保護（OTP）模塊、軟啟動（Soft-Start）電路以及過壓保護（OVP）檢測電路。所有這些功能協同工作，使得 MP9943 在各種苛刻條件下都能保持穩定可靠的輸出，并在出現異常時及時進入保護狀態，防止損壞。

工作原理
MP9943 的工作原理基于典型的電流模式降壓轉換架構，該架構主要包括：輸入濾波、功率開關、同步整流、輸出濾波與控制反饋四大部分。具體如下：

1. 輸入濾波與偏置電源
   當輸入電壓（VIN）加至 VIN 引腳時，內部升壓電路會快速將 VIN 轉換成 VCC，為芯片內部邏輯與驅動電路提供穩定電壓。與此同時，輸入電容（通常在 VIN 與 GND 之間放置 10μF ~ 22μF 的低 ESR 陶瓷電容）用于濾除輸入電源紋波并為開關 MOSFET 提供瞬態電流。輸入濾波能夠降低高頻開關噪聲對上游電源的干擾。

2. 功率開關與同步整流
   MP9943 內部集成了一顆高側 MOSFET 和一顆低側 MOSFET。高側 MOSFET 的漏極連接至 VIN，通過 BST 引腳驅動高側柵極，實現對輸入電壓的快速切換；低側 MOSFET 則連接在內部并聯二極管位置，當高側 MOSFET 關斷后，低側 MOSFET 導通，將電流引導到地端，實現能量回收與同步整流。與使用外部肖特基二極管進行續流相比，同步整流大幅降低了導通損耗與整流損耗，從而有效提升了整個轉換器的效率。

3. 電感與輸出濾波
   SW 引腳外接電感（L）和輸出電容（C）。當高側 MOSFET 導通時，VIN 通過電感對輸出電容供電，電感儲能；當高側 MOSFET 關斷時，低側 MOSFET 導通，電感向輸出繼續供電，同時電感釋放能量。輸出電容（通常選用 22μF ~ 47μF 低 ESR 陶瓷電容或固態電容）用于濾除電感電流的紋波，提供穩定的直流輸出電壓（VOUT）。

4. 電流模式控制與 PWM 調制
   MP9943 內部的電流檢測電路會在高側 MOSFET 導通時檢測電感電流，并把檢測到的峰值電流信號與一個電壓模式誤差放大器（Error Amplifier）的輸出（即電壓誤差信號）進行比較。該比較結果作用于 PWM 控制器，以決定高側 MOSFET 的關斷時刻，從而實現對輸出電壓的穩壓。相比于電壓模式控制，電流模式控制可以在負載突變時更快速地調整占空比，獲得更好的瞬態響應性能，并簡化外部環路補償設計。

5. 軟啟動與電源良好指示
   芯片上電或使能有效后，軟啟動電路會緩慢拉升內部參考電壓或誤差放大器輸出，使輸出電壓逐步上升，以防止因突發的輸出對地短路或輸出大電容的充電造成的浪涌電流。軟啟動時間通常由內部電容與內部電流源決定，典型值約為 1ms～3ms 之間。輸出電壓達到設定值之后，PGOOD 引腳會輸出高電平，以指示外部系統輸出穩定可用。若輸出電壓跌落或發生保護關斷，則 PGOOD 輸出低電平。

6. 保護功能
   MP9943 內置多重保護機制，包括：

• 過流保護（OCP）：在每個 PWM 周期內，當電感電流超過內置電流限制閾值時，高側 MOSFET 會被強制關斷，并進入周期性嘗試重啟的脈沖跳閘模式（hiccup mode），以防止持續過流導致元件損壞；

• 欠壓鎖定（UVLO）：當 VIN 電壓低于典型 4.5V（UVLO 下降閾值）時，芯片內部邏輯停止工作，高側與低側 MOSFET 均不導通，以防止輸出不穩定；當 VIN 電壓上升超過典型 4.8V（UVLO 上升閾值）時，芯片開始正常啟動；

• 過溫保護（OTP）：當內部結溫超過典型 +150℃ 閾值時，芯片會關斷輸出，等待溫度下降至安全區后自動恢復工作；

• 過壓保護（OVP）：當輸出電壓由于某些異常情況（如反饋網絡開路）超過設定值的約 120％ 時，片內檢測電路會強制關斷高側 MOSFET，并保持低側 MOSFET 導通，直到下一個軟啟動周期或重啟。

通過上述各環節的協同工作，MP9943 能夠?yàn)橄掠呜?fù)載提供穩定可靠的直流電源，并在異常情況下及時采取保護措施，保證整個系統的安全與穩定。

典型電氣參數
下文列舉了 MP9943 主要的典型電氣參數，以便設計者在選型與設計時參考：

1. 輸入電壓范圍（VIN）

• 最低操作電壓（UVLO 關斷閾值）：4.5V（典型）

• UVLO 回啟電壓：4.8V（典型）

• 最高輸入電壓：36V

• 建議工作范圍：5V ～ 32V，以避免臨界情況下過高的 MOSFET 壓應力。

2. 輸出電壓范圍（VOUT）

• 反饋基準電壓：0.8V ±1％

• 允許輸出電壓最低可設定為 0.8V，最高輸出電壓受最大占空比約 90％ 限制，若 VIN=36V，則最高可達約 32V 左右，具體需根據外部分壓電阻比例進行配置。

3. 輸出電流（IOUT）

• 峰值輸出電流：3A（典型，受散熱及外部元器件限制）

• 持續輸出電流：2A ~ 2.5A（在自然風冷、PCB 銅箔面積 2in2 左右、環境溫度 25℃ 條件下）

• 過流保護閾值：0.8V/RSENSE（內部電流檢測參考為 0.8V，外部檢測電阻推薦選 0.05Ω～0.1Ω）

4. 開關頻率（fSW）

• 固定開關頻率：410kHz（典型）

• 該頻率在設計輸出濾波元件時具有典型參考價值，可根據電感飽和電流與輸出紋波要求選擇 2μH ～ 4.7μH 之間的電感。

5. MOSFET 導通電阻（RDS(on)）

• 高側 MOSFET RDS(on)：約 80mΩ（典型，VGS=10V）

• 低側 MOSFET RDS(on)：約 60mΩ（典型，VGS=10V）

• 在 VIN 較高，電流較大時，該導通電阻的損耗會隨之增加，需要合理考慮散熱與效率。

6. 轉換效率（η）

• 在 VIN=12V，VOUT=5V，IOUT=1A 時，效率可在 92％ 左右；

• 在 VIN=24V，VOUT=12V，IOUT=1A 時，效率約為 90％；

• 在輕載（IOUT≈100mA）時，效率可能降至 70％～80％ 范圍，具體需根據 PCB 布局與外部器件決定。

7. 啟動與關斷特性

• 軟啟動時間（tSS）：典型 1ms ~ 3ms，限制輸出電壓上升速率，以降低啟動浪涌；

• 啟動延遲時間（tON）: 受軟啟動與內部邏輯延遲影響，典型值約 100μs；

• 關斷時間（tOFF）：當 EN=0 或 UVLO 觸發時，高側與低側 MOSFET 均快速關斷，輸出進入高阻狀態；

8. 保護參數

• 過流保護電流閾值（OCP）：〈3.2A ~ 3.5A（典型，依賴于外部采樣電阻值）

• 過溫保護溫度閾值（OTP）：約 150℃ ±10℃

• 反饋過壓保護閾值（OVP）：約 VREF × 1.2 ≈ 0.96V（反饋電壓），對應輸出電壓約為設定值的 120％。

9. 靜態電流

• 使能狀態靜態電流（IQ）：典型 3mA（不含驅動損耗與輸出泄漏）

• 關斷狀態靜態電流：典型 0.5μA（EN=0 時）

10. 工作溫度范圍

• 芯片結溫范圍：–40℃ ~ +125℃

• 建議在–40℃ ~ +85℃ 環境溫度下進行常規設計，以保證長期可靠性；若需要在高溫環境下使用，則要考慮 PCB 散熱措施并控制結溫。

引腳功能詳解與內部結構
MP9943 在 QFN-8 封裝中集成了開關控制單元、功率 MOSFET 驅動器、參考基準、電流檢測、保護電路及邏輯控制電路等子模塊。下面對主要引腳功能及內部結構進行深入闡述：

1. VIN 引腳與內部偏置
   當 VIN 進入 MP9943 后，芯片內部的升壓穩壓模塊會自動將 VIN 提升至內部邏輯電壓 VCC，大約在 10V 左右，以驅動 MOSFET 并為模擬/數字控制電路供電。內部偏置模塊還對 VIN 引腳電壓進行欠壓檢測（UVLO），當 VIN 低于 4.5V（典型）時，內部邏輯停止工作，并將所有功率 MOSFET 關斷，保護電源及負載。此后，當 VIN 升至 4.8V 以上，芯片重新啟動，并通過軟啟動緩慢拉升輸出電壓。由于內部偏置電路本身會消耗少量電流，建議在設計時留意 VIN 引腳與 GND 之間的去耦電容布局，以降低工作噪聲并提升轉換穩定性。

2. VCC 引腳與驅動電路
   VCC 引腳輸出穩定電壓，為內部控制電路與 MOSFET 驅動提供電源，推薦在 VCC 引腳與 GND 之間并聯一顆 1μF 陶瓷電容，并在更加靠近芯片的地方貼片，以保證驅動 MOSFET 閃切時所需的電脈沖峰值電流能夠被準確提供。此外，當 VCC 電容選擇容量過小時，VCC 紋波可能導致高側驅動電壓不穩定，進而產生死區時間過長或過短等異?，F(xiàn)象，從而影響效率與輸出紋波。

3. BST 與 SW 引腳
   BST（Bootstrap）引腳需要外接一個飛躍電容，一般為 0.01μF ~ 0.1μF 的高品質 X5R 陶瓷電容，其一端連接 BST 引腳，另一端連接 SW 引腳。當 SW 電平為低電平（即低側 MOSFET 導通時），飛躍電容通過內部二極管充電至 VCC – VF（VF 為內部二極管正向壓降）；當需要驅動高側 MOSFET 時，BST 引腳電壓跟隨 SW 上升一個飛躍電壓（VCC ? VF），使高側柵極獲得足夠電壓以實現快速導通。SW 引腳直接連接外部電感與輸出濾波網絡，其電壓隨開關周期在 VIN 和 GND 之間切換。SW 引腳為功率環節的關鍵節點，切換過程中產生較大電流與高速電壓變化，極易形成回路 EMI 輻射，需特別注意 PCB 布局，保持 SW、BST、CBOOT 組件回路最小，且遠離敏感模擬與信號線。

4. FB 引腳與環路補償
   FB（Feedback）引腳用于采樣輸出電壓并將其與內部基準 0.8V 進行比較。設計者在外部分壓網絡上需要謹慎選取電阻阻值，以保證分壓網絡總阻值在 50kΩ ~ 100kΩ 之間，降低熱噪聲與輸入偏流影響。若外部分壓阻值過高，則在高溫環境下分壓電阻的溫漂可能導致輸出電壓不穩定，若阻值過低則會增加靜態功耗。為了保證環路穩定性，電流模式控制器本身可以提供一個內置 100kHz 的誤差放大器輸出極點，并通過在 FB 引腳和 GND 之間添加一個 R-C 串聯補償網絡來實現適當?shù)南辔辉６取Ｍǔ５脑O(shè)計會在 FB 引腳上并聯一個 4.7nF ~ 10nF 的補償電容，以及一個 1kΩ ~ 5kΩ 的串聯電阻，以實現帶零點的補償。

5. PGOOD 引腳與系統監控
   PGOOD 引腳可直接驅動邏輯電平，當輸出電壓到位并達到設定精度（±5％ 左右）后延遲一段固定時間（典型 50μs ~ 200μs），PGOOD 將拉高至 VCC，并可通過外部上拉電阻連接至系統 3.3V 或 5V，以向 MCU 或其他邏輯控制器提供電源就緒信號。PGOOD 引腳需要注意其耐壓極限，一般設計者會在 PGOOD 與 VCC 之間并聯一個 10kΩ 的上拉電阻，以限定輸出電流并避免在異常情況下對芯片造成過大負載。若系統對掉電順序要求嚴格，可通過監測 PGOOD 信號來決定后級電路的上電與下電順序，從而保證系統的整體安全性。

6. EN 引腳與使能邏輯
   EN（Enable）引腳帶內部上拉電阻，當 EN 直接懸空時，通常會以內部上拉為準，使芯片進入正常工作狀態；若需要關閉芯片，則可將 EN 通過一個 NPN 晶體管或小信號 MOSFET 拉至 GND，將 EN 電壓拉低至 < 0.4V，從而進入關斷模式。在關斷模式下，內部驅動與控制邏輯停止工作，兩顆功率 MOSFET 均處于關斷狀態，輸出電壓降至零。同時芯片靜態工作電流極低（約 0.5μA），但內部參考與某些信號檢測電路仍保持給電，用于監測外部使能條件。設計者可利用 EN 引腳實現待機時的超低靜態電流，以及通過 PWM 或數字信號對輸出電壓進行動態打開與關閉。

典型電氣參數表
下表列舉了 MP9943 的關鍵電氣指標與典型數值，以便設計者快速參考。

參數名稱

符號

最小值

典型值

最大值

單位

備注

典型應用電路

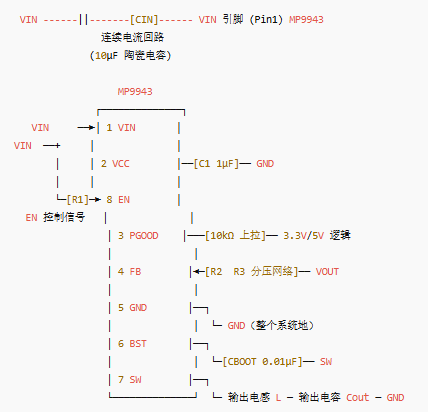

在設計實際應用時，MP9943 典型的應用電路框圖如下：

• CIN（輸入電容）：建議在 VIN 引腳與 GND 之間并聯至少一顆 10μF 的低 ESR 陶瓷電容，以濾除高頻紋波，并在負載突變時為芯片提供瞬態電流支持。若輸入源遠離芯片或需要更嚴格的紋波抑制，可追加一個 4.7μF ～ 22μF 的陶瓷電容。

• C1（VCC 旁路電容）：在外部連接一顆 1μF 陶瓷電容，緊貼在 VCC 引腳與 GND 之間，用于穩定內部偏置電源。

• R1（使能電阻/電壓檢測分壓）：R1 可由外部 MCU 控制或與 VIN 通過分壓方式連接，用以實現欠壓鎖定及自動使能功能。例如在某些應用中，為了實現電池低壓自動關機，可將 R1 和另一個電阻組成分壓器，將 EN 引腳連接至 VIN 分壓點，當 VIN 低于某一設定值時，EN 將被拉低，芯片進入關斷。

• R2、R3（輸出分壓網絡）：外部分壓電阻網絡連接在輸出電壓（VOUT）與 FB 引腳以及 GND 之間。假設需要將輸出設定為 5V，可根據公式 VOUT=VREF×(1+R2/R3) 進行穩壓分壓比計算，若 VREF=0.8V，則 R2/R3=（5V/0.8V?1）≈5.25，可選擇 R3=10kΩ，R2=52kΩ 之類的標準阻值。   分壓電阻之和不宜過大，以免噪聲與偏置電流影響精度；同時分壓之總阻值不宜過低，以控制靜態功耗。

• CBOOT（引導電容）：用于為高側 MOSFET 提供柵極電荷，通過一個 0.01μF（10nF）~0.1μF（100nF）的高品質陶瓷電容連接于 BST 引腳與 SW 引腳之間。該電容需放置在 MP9943 附近，以最小化飛跳回路面積。

• L（輸出電感）：根據開關頻率、輸入/輸出電壓及負載需求選擇適當電感值。通常在 410kHz 開關頻率下，若要求輸出電流峰峰紋波小于 30％，可選擇 2.2μH ~ 4.7μH 的低 DCR 電感。電感飽和電流需大于 3A，以保證在滿載或短路情況下不飽和。

• COUT（輸出電容）：應選用多個并聯低 ESR 陶瓷電容，以同時滿足低頻與高頻濾波需求。常見方案為 22μF × 2 或 22μF + 10μF 的組合，以降低輸出紋波同時保證瞬態響應。若輸出電壓設定較高或負載較大，也可在旁路一個固態電容或鋁電解電容，用于濾除低頻紋波與儲能。

• RSENSE（電流檢測電阻，可選）：如果設計者需要更精準的電流限制，可在 SW 與電感之間串聯一個小阻值電阻（如 0.05Ω ~ 0.1Ω），并將該電阻兩端采集信號反饋至 MP9943 內部（若器件支持外部電流檢測引腳）。但由于 MP9943 內部已集成電流檢測電路，通常只需要一個高精度分流電阻在 GND 一側進行采樣即可。

電路部分應注意：

• 將所有與 SW 相關的高電流環路（包括高側 MOSFET 漏極、CIN、L 和 COUT）布局為最小閉環面積，以減少 EMI 輻射和導通損耗。

• 將分壓電阻與補償電容（連接于 FB 引腳）盡量靠近芯片放置，以降低反饋環路噪聲。

• 確保 BST 飛躍電容緊貼于 BST 與 SW 引腳之間，以提供穩定的高側驅動電壓；避免走線過長導致升壓失敗。

• PGOOD 上拉電阻需要與負載邏輯電平匹配，避免在輸出故障時對芯片施加過高拉力；同時，不可使用過低阻值，以免拉高電流導致芯片內部無法正常驅動。

• EN 引腳可與 MCU GPIO 口直接連接，并在 MCU 中實現上電延時、軟關斷、欠壓關斷等功能，保證系統在上電時輸出逐步上升或下降平滑不會過沖。

PCB 布局與走線建議
MP9943 的 PCB 布局對其性能和穩定性至關重要，良好的 PCB 設計不僅能提升效率、降低熱阻，還可抑制 EMI 對整體系統的干擾。以下要點值得注意：

1. 功率回路最短最寬
   為了減少寄生電感和寄生電阻，建議將 VIN、SW、L、CIN 和 COUT 構成的功率回路設計為最短、最寬的銅箔走線。使用至少 2.0oz（70μm）以上的銅厚度或加大多個銅層疊加，以承載 3A 以上電流并分散熱量。SW 環路尤其需要關注，將 SW、L 與 COUT 放置于芯片附近，避免走線過長導致反向振蕩或功率損耗增加。

2. 地平面處理
   建議采用多層板設計，將頂層或次頂層布設大面積的連續接地平面，確保 GND 引腳與底部散熱焊盤都可靠連接至同一地平面。將敏感模擬地（如 FB 電阻、補償網絡）與功率地分區，但最終在 PCB 的底層或中間層匯合到一個整體大地平面，以減少環路噪聲。避免在地線上形成“地回路”，并確保所有地線均朝向芯片散熱焊盤匯聚。

3. BOS T 與 SW 飛躍電容布局
   BST 飛躍電容（CBOOT）應緊貼在 BST 引腳與 SW 引腳之間，并盡可能靠近 MOSFET 驅動器，布線寬度盡量不小于 10mil，以保證充電電流通路穩定。若電容與引腳距離過遠，會在充電過程中因寄生電感導致電壓下降或振蕩，甚至造成高側 MOSFET 驅動失敗。

4. 敏感信號網絡隔離
   FB 分壓電阻與補償電容網絡需要放置在靠近芯片的地方，且避免與大電流紋波回路交叉。建議將這些器件布局在 GND 旁邊，并使用細寬（如 8mil）走線連接至 FB 引腳，以減少寄生電感和寄生電容對環路穩定性的影響。對于 PGOOD 與 EN 引腳，也要避免與高頻 SW 環路重疊，以防止數字信號干擾導致誤觸發。

5. 散熱管理
   雖然 MP9943 QFN-8 封裝的底部散熱焊盤可以將熱量傳導到 PCB 地或散熱層，但通常建議在芯片底部鋪設多層通孔（thermal via），連接到底層或內部地層，從而形成垂直散熱路徑，提升散熱效率。通孔直徑可選 0.3mm，間距可設 1mm，數量視 PCB 層數與散熱需求而定。同時，在頂層和底層敷銅盡量擴大，為熱量擴散提供足夠的銅箔面積。

6. 輸入/輸出濾波器器件布局
   輸入側 CIN 與輸出側 COUT 應盡量緊貼芯片相應引腳。一旦布線長度增大，會帶來寄生電感，使開關轉換過程中出現震蕩與過沖。若空間允許，可在 VIN 引腳與輸入電容之間再加一個小電感（如 100nH ～ 200nH），配合 EMI 濾波，但需要精心設計，以避免影響供電穩定性。輸出側若需要降低紋波與噪聲，應在 COUT 附近并聯一個薄型固態電容或陶瓷電容。

7. 信號隔離與 EMI 抑制
   為了降低 EMI 輻射，可在輸入側（VIN）加入一個共模電感（如 10μH ~ 50μH）與輸入電容形成 π 型濾波網絡，但該電感應盡量靠近輸入電源端，并與高頻開關環路隔離。若系統對 EMI 要求極高，可在輸出側或 SW 節點處增加 RC 或 RCD 吸收網絡，但需謹慎設計避免影響開關轉換效率。對于 EN、PGOOD 及 FB 等敏感信號，建議加裝小電容（如 10pF～100pF）與地形成 RC 濾波，以進一步降低噪聲對邏輯判斷的干擾。

典型性能曲線分析
在評估 MP9943 性能時，通常需要參考多組典型性能曲線，以了解器件在不同工作條件下的表現。以下以 VIN=12V 和 24V 兩種典型輸入電壓，結合不同輸出電壓與負載電流情況，對效率、輸出紋波、瞬態響應、溫升等進行分析：

1. 效率曲線

• 在 VIN=12V，VOUT=5V 條件下，當 IOUT 從 0.1A 增加到 3A 時，MP9943 的轉換效率由輕載時 75％～80％（主要耗損在 MOSFET 導通損耗與驅動損耗）逐漸提升至峰值約 92％（IOUT≈1A～2A 區間），在 IOUT=3A 時效率略降至 88％ 左右。較高的輕載效率得益于同步整流的優勢，而重載時效率受到 MOSFET RDS(on) 損耗與電感 DCR 損耗雙重影響。

• 在 VIN=24V，VOUT=12V 條件下，隨著 IOUT 從 0.1A 增加到 3A，效率從 70％ 左右提升到峰值約 90％（IOUT≈1A～2A 區間），在 IOUT=3A 時效率約為 85％ 左右。由于輸入與輸出電壓接近，器件占空比較高，MOSFET 導通損耗在重載時更為明顯，因此效率曲線在高負載時出現一定下滑。

2. 輸出紋波電壓

• 在 VIN=12V，VOUT=5V，IOUT=1A 時，輸出電壓峰峰紋波一般小于 30mV，且呈現出相對平滑的雙重脈沖波形。這主要?dú)w功于輸出電容的低 ESR 特性及電感的合適設計；當負載從 1A 突增至 2A 時，可觀察到輸出紋波瞬態幅度略為增大，但在數微秒內可恢復至穩態紋波電平。

• 在 VIN=24V，VOUT=12V，IOUT=2A 條件下，輸出紋波峰峰值約在 40mV ～ 50mV 之間，受電感電流變化與 MOSFET 開關瞬態影響。通過增大輸出電容并并聯多個小電容，可以進一步抑制高頻紋波。

3. 瞬態響應
   對于電流突變測試，例如從 IOUT=0.5A 突增至 2A，負載突變帶來的輸出電壓跌落通常在 100mV ~ 200mV 范圍內，并可在 10μs ~ 20μs 之內迅速恢復至穩態電壓。主要得益于電流模式控制架構在偏離設定電壓時可以快速加大占空比來響應負載變化。當 IO 從 2A 降至 0.1A 時，輸出電壓過沖幅度約為 50mV ～ 100mV，可通過在補償網絡中增加阻尼電阻來適當降低過沖幅值。

4. 溫升與熱特性
   在環境溫度 25℃、自然風冷條件下，當 VIN=12V，VOUT=5V，IOUT=2A 時，芯片表面溫度約升高至 75℃ 左右。若無額外散熱（如風扇或散熱片），則當 IOUT 接近 3A 時，芯片結溫可能逼近 125℃，觸發過溫保護（OTP）。為保證長時間穩定工作，建議在 PCB 布局中通過底層大面積散熱銅箔、高密度通孔結構來降低熱阻，使得功率 MOSFET 產生的熱量能夠迅速擴散至 PCB 整個區域。

5. 開啟與關閉過渡特性

• 在 EN 從低到高的使能過程中，MP9943 會首先通過內部軟啟動電路控制輸出電壓平滑上升。典型的軟啟動時間為 2ms 左右，因此輸出電壓從 0V 上升到設定值（如 5V）需要大約 2ms。該過程中輸入電流逐漸增大，輸出紋波逐漸收斂。軟啟動要合理設置，以避免沖擊輸入源并控制輸出側大電容充電電流。

• 當 EN 從高到低關閉時，高側與低側 MOSFET 立即關閉，輸出端被迫斷開，輸出電壓會迅速下降至 0V。由于電感中殘余能量的回收，高側和低側 MOSFET 會在關閉瞬間進入一個短暫的續流狀態，直到電感能量完全釋放。應注意，如需硬關斷，應保證后級電路對輸出快速斷電不會造成突發負載沖擊。

封裝信息與機械尺寸
MP9943 常見封裝形式為 QFN-8（3mm×3mm）無引腳平面封裝，方便高密度 PCB 布局。以下給出 QFN-8 封裝的主要機械尺寸與管腳分布示意：

• 芯片頂視圖尺寸：3.00mm × 3.00mm，外形公差 ±0.10mm。

• 引腳間距：0.65mm（pitch），每側兩顆引腳。

• 引腳排列：

• Pin 1（左上角，BOT 左側標注有圓點）：VIN

• Pin 2（左上，靠近左側中部）：VCC

• Pin 3（左下，靠近左側中部）：PGOOD

• Pin 4（左下角）：FB

• Pin 5（右下角）：GND

• Pin 6（右下，靠近右側中部）：BST

• Pin 7（右上，靠近右側中部）：SW

• Pin 8（右上角）：EN

• 底部散熱焊盤尺寸：約 1.6mm × 1.6mm（內部正方形區域），需在 PCB 板上對應位置開出散熱焊盤，并通過多顆直徑 0.3mm 的通孔與內部地平面或底層大面積散熱銅箔連接。

• 推薦 PCB 冷焊盤尺寸：可參考 MPS 官方設計參考，通常在熱焊盤周圍留下 0.15mm 的焊盤回流邊緣，熱焊盤與周圍信號焊盤保持至少 0.2mm 間距。

• 過孔布置：在熱焊盤下方至少設計 8~10 個通孔，充填錫膏以增加層間熱流路徑，同時避免錫滲漏到印刷電路板背面，保持良好焊接可靠性。

常見應用場景
MP9943 以其高效率、寬輸入、電流輸出能力強以及豐富的保護特性，在多個領域得到了廣泛應用。幾類典型應用場景如下：

1. 工業自動化
   在工業控制系統中，通常需要從 24V 或 48V 總線電源降壓到 5V、12V 或 3.3V 為 PLC、傳感器、執行器以及其他控制模塊供電。MP9943 的 4.5V ~ 36V 寬輸入特性使其可直接應用于常見的 24V 工控電源，集成的過流與過溫保護功能則能有效應對工業現場復雜的工作環境，保障系統運行的可靠性。

2. 汽車電子
   汽車電子系統通常由 12V 或 24V 電池供電，需要將電壓降至微控制器、音響、GPS、行車電腦等 5V/3.3V 級別。MP9943 的寬輸入范圍與高效率特性非常適合車載 DC-DC 模塊，同時內置 UVLO、OCP、OTP 等保護能夠在汽車啟停、負載突變及溫度劇烈變化時保證系統穩定。部分對 EMI 要求嚴格的汽車系統可能還需外部濾波與布局優化，但 MP9943 本身已具備良好抗干擾能力。

3. 通信設備
   在路由器、交換機、基站以及無線基站電源模塊中，也需要從 48V 電源降壓至 FPGA、DSP、ASIC、DDR 內存等芯片所需的 1.2V、1.8V、2.5V、3.3V 等多路電源。雖然 MP9943 峰值電流僅 3A，但可通過并聯冗余或串聯多路同時輸出，滿足各路電壓分流需求。同步整流結構與高效率優勢有助于降低整個通信機房的功耗與散熱要求。

4. 云計算與數據中心
   數據中心機柜電源通常為 12V、5V 等分配電，服務器主板、存儲設備以及 GPU 模塊對電源效率與空間密度要求較高。MP9943 由于體積小、效率高，可作為服務器板卡上某一路輔助電源或備用電源，并通過良好的 PCB 布局與通孔散熱設計，保證長時間 2A ~ 3A 工作時不發生過熱。

5. 消費電子產品
   MP9943 在便攜式設備、安防監控、網絡攝像機、智能家居等場景也可發揮作用。例如在網絡攝像機的電源模塊中，需要將 12V 電壓轉換至 5V 或 3.3V 為 SoC、圖像傳感器供電。MP9943 的小體積封裝與低功耗特性能夠延長系統穩定運行時間，同時保持機身緊湊。

設計注意事項與最佳實踐
在實際產品設計過程中，為了充分發揮 MP9943 的性能優勢并保證系統穩定可靠，以下幾點需要特別注意：

1. 外部電感選型

• 電感值：根據輸出電壓與輸出紋波要求，通過公式 ΔIL = (VIN–VOUT)/(L×fSW) 進行初步估算，然后根據目標輸出紋波峰峰值（通常 30mV ～ 50mV 左右）確定合適的電感值。一般情況下，2.2μH～4.7μH 是常見選擇；

• 飽和電流：需選擇飽和電流大于 3A 的電感，以防滿載或瞬態大電流時電感飽和導致輸出驟升或產生失調；

• DCR（直流電阻）：DCR 越小，轉換效率越高，但價格與體積往往也更高?？蛇x擇 DCR 約 30mΩ 以下的電感作為平衡；

• 尺寸與封裝：根據 PCB 空間與熱散條件選擇適當?shù)姆庋b尺寸。大型電感（如 1210、1812 封裝）雖然散熱體積大，但對高電流更友好；小尺寸電感（如 0805）則適合對空間有限且功率需求不是特別高的場合。

2. 輸入與輸出電容的選擇

• 輸入電容（CIN）：推薦使用多顆 10μF、16V 或 25V X5R 陶瓷電容并聯，等效串聯電阻（ESR）應盡可能低。若輸入電源線路較長、抗干擾要求高，可再并聯一顆 1μF ~ 2.2μF 的高頻陶瓷電容以形成更寬帶寬的濾波；

• 輸出電容（COUT）：同樣推薦使用低 ESR 的陶瓷電容，并在必要時旁路一個固態電容或鉭電容，以避免在較低頻率下的紋波與瞬態響應較差；輸出電容的等效串聯電感（ESL）需盡量小，以保證開關噪聲抑制效果。

3. 補償網絡調試
   雖然電流模式控制本身具有較好的動態特性，一般只需一個簡單的 R-C 串聯進行補償。典型做法是在 FB 引腳與 GND 之間并聯一個 4.7nF ~ 10nF 的電容，與一個 1kΩ ~ 5kΩ 的電阻串聯。實際調試時，可使用示波器觀測輸出紋波與瞬態響應，將補償網絡的零點與極點調至環路交叉頻率（通常在 40kHz ~ 80kHz 之間）左右，以獲得約 45° ~ 60° 的相位裕度和約 6dB ~ 10dB 的增益裕度。

4. EN 與 PGOOD 控制邏輯

• EN 引腳帶上拉功能：可直接懸空或通過 R-C 濾波后與 MCU 接口連接，用于開機延時或欠壓檢測。若希望電路自動啟停，可將 EN 與 VIN 或其他分壓點連接，并在上層連接一個較高阻值（如 100kΩ）的上拉電阻；

• PGOOD 邏輯拉高：PGOOD 輸出為開漏結構，需要外部上拉至系統邏輯電壓（3.3V/5V）。上拉電阻阻值典型為 10kΩ ~ 100kΩ，阻值過低會加大輸出漏電流，阻值過高則上升時間過長，影響對后續電路的響應。

5. 熱設計與散熱規劃

• 底部通孔：將主散熱焊盤下方打通孔（至少 8 個 0.3mm 通孔），并在底層或內部地層敷銅，構建熱傳導通道，擴大熱流散面積；

• 頂層與底層敷銅：在芯片兩側與底層鋪設大面積銅箔，將功率 MOSFET 產生的熱量擴散到 PCB 整體，提高自然對流散熱能力；

• 外部散熱片：若在高環境溫度或高功率需求場合，可在 PCB 板頂或底側粘貼小型散熱片，并與散熱焊盤通過導熱膠進行良好接觸。

6. EMI 與濾波

• 輸入濾波：必要時在 VIN 與 GND 之間添加 EMI 濾波器網絡（共模電感配合 X 電容與 Y 電容），并確保濾波網絡與高頻開關環路之間保持良好隔離；

• 輸出濾波：若輸出需要驅動射頻功率放大器或敏感模擬電路，可在輸出端添加 LC 濾波或 RC 濾波，以降低高頻噪聲；

• 回流路徑優化：保持功率回路封閉，避免對地面層或信號層產生噪聲干擾。使用地平面內的盲孔或埋孔將信號層與功率地層隔離，加強 EMI 抑制。

7. 測試與驗證

• 效率測試：在不同 VIN、VOUT 與 IOUT 條件下分別測試轉換效率，并記錄溫度分布；

• 紋波測試：使用示波器探頭地線短引線貼近輸出電容，測量輸出紋波峰峰值；

• 瞬態測試：在 IOUT 從空載快速切換到滿載或從滿載快速切換到空載時，觀測輸出電壓波形與響應時間，并根據需要調整補償網絡；

• 保護功能測試：通過人為調整負載電流（例如短路輸出或增大負載）觸發過流保護，觀察 OCP 觸發閾值與恢復行為；通過將輸出斷路或拉高 FB 引腳測試過壓保護，通過加熱芯片或外部加熱板測試過溫保護。

評估板（EV9943-Q-00A）介紹
為了幫助設計者快速驗證 MP9943 的性能并縮短開發周期，MPS 提供了 EV9943-Q-00A 評估板。該評估板的主要特點與說明如下：

1. 布局與元件

• 評估板采用 2 層 PCB 設計，頂層為功率器件布局區域，底層為大面積地層與熱銅箔。

• 集成了標準外部元件，包括輸入濾波電容、輸出電感、電流檢測電阻、反饋分壓電阻、補償電容以及相應的插針或焊盤，方便設計者進行測量與替換。

• PCB 上標注了清晰的參考設計值，例如電感型號、輸出電容型號與 PCB 板布局示意，使設計者能夠一目了然地復現該方案。

2. 功能測試接口

• 板上設有 VIN 和 VOUT 插針接口，可直接通過排針與外部電路板相連，方便電壓與電流測量。

• PGOOD、EN 等控制信號均預留測試點，設計者可借助示波器探針快速觀察相關信號變化。

• 在輸入側與輸出側均留有多顆飛線布置測試點，用于直接測量輸入紋波、電感電流波形、反饋信號等。

3. 性能展示與說明文檔

• MPS 官方提供了詳細的評估板用戶指南（User Guide），其中包含典型的效率曲線、紋波曲線、瞬態響應曲線等性能指標；

• 用戶指南還對如何修改輸出電壓、如何調節補償網絡、如何進行 EMI 測試等方面提供了詳細指導；

• 通過評估板設計者可以迅速了解 MP9943 在典型條件下的實際表現，并根據特定需求對 BOM 進行優化。

4. 應用示范

• 評估板適用于多種輸出電壓設置，如：3.3V、5V、12V 等典型值；設計者只需更改外部分壓電阻比例與輸出電感即可快速實現不同輸出電壓；

• 由于板載外設便于替換，可用于測試不同電感、電容組合對系統效率與瞬態性能的影響；

• 對于想在自動化設備、車載電子或通信設備中應用 MP9943 的開發者，評估板提供了一個極佳的參考平臺，可以通過直接測量和比對來驗證自己的設計思路。

故障與保護功能詳解
MP9943 的保護機制設計十分完善，包括欠壓鎖定（UVLO）、過流保護（OCP）、過溫保護（OTP）以及過壓保護（OVP），這些保護功能有效地提高了電源系統的可靠性與安全性。下面對各項保護進行詳細介紹：

1. 欠壓鎖定（UVLO）

• 當 VIN 引腳電壓低于典型 4.5V 時，芯片內部的 UVLO 模塊檢測到欠壓條件，立即停止 PWM 控制，將高側與低側 MOSFET 均關斷，以避免輸出電壓不穩定或產生輸出電壓跌落時對負載造成沖擊；

• 當 VIN 電壓上升高于 UVLO 上拉閾值（典型為 4.8V）時，UVLO 模塊允許芯片重新進入啟動流程，通過軟啟動逐步拉升輸出電壓。UVLO 具有滯回特性，可防止在 VIN 臨界區域出現頻繁重啟；

• 設計者可使用外部分壓將 EN 引腳與 VIN 關聯，使 EN 觸發點與 UVLO 一致，以便實現更加精確的欠壓關斷功能。

2. 過流保護（OCP）

• MP9943 內部通過采樣高側 MOSFET 的電壓降或外部分流電阻（RSENSE）實現電流檢測，當電流超過內部或外部設定閾值時，PWM 控制器立即關斷高側 MOSFET，進入一個短暫的關斷時間，然后嘗試重新開啟。若連續多次檢測到過流，則進入斷續重試或 hiccup 模式，以減少功率損耗并保護負載與元器件；

• 典型過流檢測參考為 0.8V/RSENSE，即當電流檢測引腳上的采樣電壓超過 0.8V 時，觸發 OCP。設計者可根據應用需求選擇合適的 RSENSE，以設置過流閾值；例如若希望觸發過流保護在 3.2A，則可選取 0.8V/3.2A ≈ 0.25Ω 的采樣電阻。不過，大多數應用中不需要外部分流電阻，因?yàn)?MP9943 內置了電流檢測電路，可直接在封裝內部進行采樣。

• OCP 模式在檢測到過流后，會首先關閉高側 MOSFET，待內部軟啟動器重新啟動前輸出仍然保持關閉狀態，直到保護條件消失后再打開輸出。如此設計能夠在過流發生時迅速切斷輸出電源，避免長時間大電流損毀器件。

3. 過溫保護（OTP）

• 當芯片內部結溫超過典型 150℃ 閾值時，OTP 模塊會強制關閉高側與低側 MOSFET，以停止功率轉換，并緩慢降低溫度；

• 當結溫降低至典型 120℃ 時，芯片自動重啟，啟動時再次執行軟啟動流程。由于 OTP 的滯回寬度通常設計為 30℃ 左右，可以防止在高溫邊界區域出現頻繁的關斷與恢復。

• 設計者在 PCB 設計時應考慮熱管理措施，盡量將 MP9943 放置于熱量易于散發區域，并通過過孔與散熱銅箔將熱量導至 PCB 底層或其他散熱區域，避免器件過熱觸發 OTP。

4. 過壓保護（OVP）

• 當 FB 引腳采樣電壓超過約 0.96V（典型為 VREF×1.2），對應輸出電壓已超過設定值的 120％ 時，片內 OVP 檢測電路會立即關斷高側 MOSFET，并使低側 MOSFET 導通，以將輸出電容的儲能快速回流到地或輸入側。如此設計可在反饋斷路或反饋電阻漂移導致輸出電壓升高時，將輸出壓降，以保護后級負載；

• 一旦 OVP 觸發，MP9943 會保持關斷狀態，靜待 EN 重新上拉或軟啟動周期結束后方可再次嘗試啟動。OVP 響應時間通常在 100μs ~ 200μs 之間，可有效防止高電壓瞬態對負載造成危害。

5. 短路保護與自動重試

• 在極端情況下，如果輸出被短路至 GND，導致電感匝間電流急劇增大，OCP 會在數十納秒到數百納秒內檢測到過流并關斷輸出；隨后芯片進入一個短暫的自動重試狀態，周期性地嘗試重新啟動輸出電源，如果短路故障依然存在，則持續進入 OCP-重試循環，從而防止因持續短路而過度發熱。

• 這種周期性重試機制（hiccup mode）能有效降低輸出側的平均功耗，使得短路故障狀態下功耗僅為正常工作狀態的一小部分，便于系統快速識別并采取相應措施。

應用方案設計思路
在實際產品設計中，基于 MP9943 可實現多種輸出電壓規格與輸出電流需求。下面以設計一個典型的 24V 輸入降壓至 5V/2A 的方案為例，說明整體設計思路與參數計算：

1. 輸出電壓設定
   依據資料，MP9943 內部參考電壓 VREF=0.8V。目標輸出 VOUT=5V，則外部分壓電阻比值可由公式 VOUT = VREF×(1+R2/R3) 得出：R2/R3 = (5V/0.8V ? 1) = 5.25。

• 取 R3=10kΩ，R2=52kΩ（標準阻值）。分壓電阻功耗約 P≈(5V)2/10kΩ ≈ 2.5mW，遠低于 1/10W 阻值功耗，符合常規要求。

• 若需要更低靜態功耗，可適當增大分壓電阻總阻值至 100kΩ ～ 200kΩ，但需關注熱噪聲與偏置電流對輸出精度的影響。

2. 電感規格計算

• 設 VIN=24V，VOUT=5V，fSW=410kHz，輸出電流 IOUT=2A，容許電感電流峰峰紋波 ΔIL 約取 IOUT×20％ = 0.4A。

• 電感值 L = (VOUT × (1 ? D)) / (ΔIL × fSW)，其中占空比 D = VOUT / VIN = 5/24 ≈ 0.208 。

• 代入數值：L ≈ (5V × (1 ? 0.208)) / (0.4A × 410kHz) ≈ (5 × 0.792) / (0.4 × 4.10×10?) ≈ 3.96 / 1.64×10? ≈ 24.1μH。

• 由于該計算值較大，為了減小器件體積與輸出紋波，可適當選取 L=10μH 左右的電感，但此時 ΔIL 會增大到 ΔIL ≈ (VOUT × (1 ? D)) / (L × fSW) ≈ (5×0.792)/(10μH × 4.10×10?) ≈ 2.7Apeak，超過輸出電流范圍，因此應選擇 L=4.7μH 或 6.8μH，兼顧輸出紋波與體積。例如 L=6.8μH 時，ΔIL≈ (3.96)/(6.8μH × 4.10×10?) ≈ 3.96/2.79 ≈ 1.42Apeak，約為 71％ 的輸出電流，峰峰紋波約 1.42A。顯然該峰峰紋波過大，需要通過增大輸出電容并且在 COUT 旁并聯一個大容量低 ESR 電解電容來抑制低頻紋波；亦可改用更高電感值但需要確認飽和電流。通常設計者會選擇一個綜合方案：L=10μH，ΔIL≈0.96Apeak （約 48％），并通過多顆輸出電容并聯來降低紋波。

3. 輸出電容選擇

• 若選擇 L=10μH，則 ΔIL≈0.96A。為使輸出紋波 VOUT_RIPPLE < 50mV，需要滿足 COUT ≥ ΔIL / (8 × fSW × VOUT_RIPPLE)。代入數值：COUT ≥ 0.96A / (8 × 4.10×10? × 50mV) ≈ 0.96 / (1.64×10?) ≈ 58.5μF。

• 可選用 22μF × 3 顆 0805 封裝 X5R 陶瓷電容并聯，總?cè)萘考s 66μF，等效串聯電阻極低，可獲得良好高頻濾波性能。若對低頻紋波有要求，可在并聯一個 100μF 固態或鋁電解電容來增強低頻濾波。

4. 輸入電容選擇

• 建議在 VIN 與 GND 之間放置一顆 22μF、50V X5R 高品質陶瓷電容，緊貼 VIN 引腳，并在附近加置一顆 4.7μF 陶瓷電容或 1μF 陶瓷電容，以濾除高頻成分。若環境 EMI 要求高，可再并聯一個 EMI 濾波網絡，但需綜合考慮空間與成本。

5. 補償網絡設計

• 在 FB 引腳與 GND 之間添加 R_C 形式補償網絡。假設 VOUT=5V、L=10μH、COUT=66μF × 陶瓷電容（ESR≈3mΩ），估算輸出極點頻率 fZ = 1 / (2π × (COUT × R_ESR)) ≈ 1 / (2π × 66μF × 0.003Ω) ≈ 804Hz。

• 對于電流模式控制，通常需要一個 0.01μF (10nF) 沒有串聯電阻的小電容和 2kΩ 電阻串聯，用于在約 8kHz ~ 12kHz 區間形成零點。具體的阻容值需要在樣板調試過程中通過擺頻儀或示波器觀察環路相位裕度并進行微調?？上葟?R2=2kΩ，C2=10nF 的組合開始測試，若相位裕度不足，則適當增大 C2 或降低 R2。

6. 保護與過載測試

• 在設計完成后，需要人為通過可調電阻負載或電子負載設備來模擬超載與短路場景，觀察 OCP 觸發與恢復行為：檢測 OCP 觸發點位（典型 3.2A 峰值電流）與觸發后芯片的脈沖重啟周期；

• 同時需要通過加熱板模擬高溫條件，測量芯片溫度上升曲線，并觀察在結溫 150℃ 附近的 OTP 觸發與恢復狀態。

7. EMI 抗擾測試

• 設計中可以加入輸入側 EMI 濾波器（共模電感 + C0 類電容 + C1 類電容），使系統滿足 CISPR22 / CISPR25 等標準；

• 在輸出側，可在輸出電容后加一個 Pi 型濾波網絡，由一個小電感（如 1μH）和陶瓷電容（如 1μF）組成，形成更高階濾波，進一步抑制高頻噪聲。

8. PCB 板層與布線

• 采用至少 4 層板設計：頂層為功率器件與濾波電容布局，第二層為完整地層和熱銅箔，第三層可做信號層，底層作為輔助散熱/地層；

• 在熱焊盤下方布置至少 10 個 0.3mm 通孔，將頂層熱量傳導到內層地面層，然后通過從內層地面層再通孔到底層地面層，最終擴散至整個板。

• 將敏感信號線路（如 FB、PGOOD、EN）隔離開電源環路，僅允許單獨地線連接到地平面，避免與高電流回路共地一處所產生噪聲耦合。

9. 參考 BOM 列表

• MP9943 芯片 × 1；

• 外部電感：10μH、3A、DCR≤50mΩ × 1；

• 輸出電容：22μF、50V X5R 陶瓷電容 × 3；

• 低頻儲能電容：100μF、10V 固態電容 × 1；

• 輸入電容：22μF、50V X5R 陶瓷電容 × 1；并聯 4.7μF、25V X5R 陶瓷電容 × 1；

• BST 飛躍電容：0.01μF、50V 陶瓷電容 × 1；

• VCC 陶瓷電容：1μF、25V 陶瓷電容 × 1；

• 分壓電阻：R2=52kΩ、R3=10kΩ × 各 1；

• 補償電路：R_COMP=2kΩ ±1％ × 1，C_COMP=10nF ±5％ × 1；

• PGOOD 上拉電阻：10kΩ × 1；

• EN 下拉/上拉電阻：100kΩ × 1（根據 EN 控制邏輯設計）；

• 焊盤底部通孔：Φ0.3mm × ≥10；

• PCB：4 層板，頂層、底層銅厚 2oz，內層地層銅厚 1oz；

總結
作為一款高效率、寬輸入、多保護功能的同步降壓轉換芯片，MP9943 為設計者提供了一個緊湊、可靠且易于實現的電源解決方案。它通過內部集成的高側與低側 MOSFET、電流檢測、軟啟動、過流/過溫/過壓保護，以及可編程的 EN 邏輯與 PGOOD 電源良好指示，使得系統設計更加簡潔，同時能夠滿足多種工業、汽車、通信及消費類電子產品對高功率密度與高可靠性的需求。在實際應用中，合理的 PCB 布局、外部元件選型與環路補償設計至關重要，可顯著提升整體系統性能并抑制 EMI。通過使用 MPS 提供的 EV9943-Q-00A 評估板，設計師能夠快速驗證芯片性能并優化方案，從而縮短研發周期并降低設計風險。最后，結合對溫升、效率、瞬態響應及保護功能的全面了解與驗證，設計者可以憑借 MP9943 構建高效、穩健、可靠的降壓穩壓電源，為下游負載提供持續穩定的電能保障。
