一、概述
CJ431是一種常見的精密可調式基準電壓源芯片，在電子電路設計中具有廣泛應用。作為一種低成本、高精度、可調節的基準電壓源，CJ431能夠為電源管理、模擬電路和數字電路提供穩定的參考電壓。它本質上是一種運算放大器與鱷魚管（或稱晶體管）結合的電路，內部集成了溫度補償和輸出內部反饋回路，使得其基準電壓的溫度漂移及電源電壓變化對輸出電壓影響較小。CJ431廣泛應用于電源穩壓、電池充電保護、電流檢測、精密ADC（模數轉換器）以及各類模擬測量電路中。以下內容將從CJ431的基本特性、內部結構、主要參數、應用電路、設計注意事項等方面進行詳細介紹，以便在電路設計過程中能夠準確掌握其使用方法和性能優勢。

二、CJ431的基本原理及內部結構
CJ431內部主要由誤差放大器、分壓網絡以及溫度補償電路組成，其核心功能是將輸入端的電壓與內部基準電壓進行比較，并根據誤差調整輸出端的電流，以維持穩定的參考電壓輸出。通常，CJ431具有三個引腳：參考輸入端（REF）、陰極（Cathode）和陽極（Anode）。當陰極電壓超過參考輸入電壓時，內部誤差放大器會驅動鱷魚管導通，使陰極與陽極之間形成一個穩定的電壓降。通過外部串聯電阻或分壓電阻，可以實現對輸出電壓的精確調節。

內部結構示意上，CJ431的誤差放大器輸入一端連接內部2.5V基準源，另一端接外部分壓回路。誤差放大器的輸出端控制鱷魚管，使陰極與陽極之間的電壓降始終保持穩定。當外部電路拉高陰極電壓時，如果陰極電壓高于2.5V，誤差放大器會調節鱷魚管導通，使電流從陰極流向陽極，從而穩定陰極電壓在設定值。溫度補償電路則通過內部多晶硅電阻網絡對基準電壓進行溫度漂移校正，保證在寬溫度范圍內的高精度輸出。

三、主要參數及電氣特性

1. 精度等級
   CJ431的精度通常有多個等級可選，例如0.5%、1%、2%等，不同精度對應的基準電壓偏差范圍也不同。典型值為2.495V左右，最大偏差根據等級可達±1%或更小。精度越高，成本也相應提高，因此在電路設計時需根據實際需求選擇合適的精度等級。

2. 溫度漂移
   溫度漂移是影響基準電壓穩定性的重要指標。CJ431在不同溫度范圍（如－40℃至+85℃或－40℃至+125℃）下的溫度漂移典型值可在50ppm/℃至100ppm/℃之間。對于需要高溫度穩定性的應用，建議選用溫漂較低的高精度型號，并在布局時考慮散熱因素及環境溫度變化對性能的影響。

3. 工作電壓范圍
   CJ431的工作電壓范圍通常為2.5V至18V甚至更寬。當陰極電壓在基準電壓以上時，芯片即可進入工作狀態。值得注意的是，在陰極電壓接近基準電壓時或工作電流不足時，基準功能可能出現誤差，因此在電路設計中需保證足夠的工作電壓裕量和負載電流。

4. 最小工作電流及輸出電流能力
   CJ431的最小工作電流一般在200μA至500μA之間，這意味著如果外部負載或分壓網絡僅消耗極小電流，CJ431可能無法正常穩定輸出。因此設計時需保證分壓電阻和外部負載電流總和大于最小工作電流。輸出電流能力一般可達100mA左右，但建議留有裕度，若需要更大電流，可以在陰極引腳加裝功率NPN晶體管或運算放大器進行電流放大。

5. 噪聲與動態響應
   CJ431內部噪聲源主要來自基準源和誤差放大器，若外圍電路要求低噪聲基準電壓，應選用低噪聲型號，并在參考引腳與陰極之間添加去耦電容，以降低噪聲和提高瞬態響應。動態響應方面，CJ431通常具有較快的應答速度，能夠應對負載變化和輸入電壓變化帶來的短時干擾，但若要求極短的瞬態恢復時間，可通過在陰極與陽極之間并聯小電容來進一步改善。

四、CJ431的封裝與引腳說明

1. 常見封裝形式

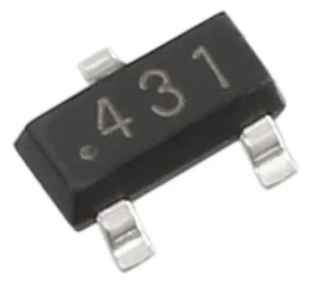

   CJ431常見封裝包括SOT-23、TO-92、SOT-89以及SOT-223等。SOT-23封裝體積小巧，適用于空間受限的應用場景；TO-92和SOT-89封裝散熱性能較好，能夠更好地應對大電流或高功耗場合；SOT-223封裝擁有更大的散熱片，可在更高功率環境下保持穩定工作。設計時需根據實際應用功率、散熱需求以及電路板布局決定合適封裝。

2. 引腳功能說明
   CJ431典型的三引腳設計如下：

• REF（參考輸入端）：內部基準電壓輸出端，也是外部分壓網絡反饋端口。通過外部電阻網絡將陰極或陽極的輸出采樣至REF端，與內部基準進行比較。

• ANODE（陽極）：鱷魚管的發射極或二極管等效器件的負端。通常接地或電源負極。

• CATHODE（陰極）：鱷魚管集電極或等效器件的輸出端，通過此端輸出基準電壓。外部負載或分壓網絡通常連接在此端。

引腳排列在不同封裝中略有差異，需要根據具體封裝型號查閱廠家數據手冊。設計PCB布局時，要保證引腳與地面的連線阻抗最小，并在引腳附近放置去耦電容或濾波電路，以降低紋波干擾。

五、CJ431的典型應用電路

1. 固定基準電壓應用
   在固定基準電壓應用中，可將REF端直接與陰極端短接，使CJ431成為一個2.5V或2.495V的精密基準電源。此時外圍僅需在陰極與陽極之間串聯限流電阻，即可獲得穩定的輸出電壓，適用于ADC、D/A轉換器、精密比較器和電壓檢測等場合。限流電阻需要根據電源輸入電壓和設計輸出電流值計算，保證輸出電流在合適范圍內。

2. 可調基準電壓應用
   可調基準電壓是CJ431最常見的使用方式，通過在陰極與REF之間串聯一個電阻R1，在REF與陽極（或者地）之間接一個電阻R2，組成分壓網絡。此時輸出電壓Vout和參考電壓Vref之間滿足：

Vout = Vref × (1 + R1/R2) + Iref × R1

其中Vref約為2.495V，Iref為REF端電流。通常Iref很小，可忽略。通過合理設計R1和R2便可輸出任意高于2.5V且小于輸入電壓的穩定電壓，應用于可控電源、充電樁電壓檢測、可調恒壓源等場合。

3. 電壓監測與欠壓檢測
   將CJ431配置為比較器模式，可實現欠壓檢測功能。在該應用中，將REF端與預設閾值電阻網絡連接，當被監測電壓（通常通過分壓網絡降到約2.5V）低于設定值時，CJ431內部誤差放大器輸出改變，導致CATHODE端電流突然變化，從而觸發后級電路報警或斷電保護。此方式廣泛應用于電池組管理系統（BMS）、不間斷電源（UPS）以及各類過欠壓保護電路。

4. 恒流源設計
   CJ431也可用于較簡單的恒流源設計。當REF端短接至陰極時，陰極與陽極之間保持約2.5V恒壓。若在陽極與地之間串聯一個電阻，則輸出端（陰極）拉動時，流經該電阻的電流近似恒定，等于2.5V/電阻值。該恒流源可用于LED驅動、傳感器激勵、精密電流源等場合，但須注意功耗和散熱問題。

六、CJ431的性能參數選擇與設計注意事項

1. 精度等級的選擇
   根據設計需求選擇CJ431的精度等級十分重要。若電路對基準電壓精度要求在±1%以內，則可選用1%精度版本或0.5%精度版本；若對精度要求不高，例如±2%即可滿足，則可選用2%精度型號。需要注意的是，在實際應用中，除了芯片本身的初始精度偏差外，還需要考慮溫度漂移、引腳壓降、在線分壓誤差等因素對最終輸出精度的影響。因此，為保證系統整體精度，可在設計時預留一定的精度裕度。

2. 溫度漂移與環境補償
   CJ431在不同溫度環境下表現出一定的溫度漂移，為了滿足對溫度敏感的應用場合，需要在設計時進行補償。例如，可以在PCB上使用相同溫漂系數的外部電阻，以抵消分壓網絡引入的溫度誤差；或者在需要高精度溫度下的應用中，選用溫漂等級更低、溫度系數更好的型號。此外，在電路板布局時，應避免CJ431過于靠近發熱元件，以減少環境溫度變化對性能的影響。

3. 分壓器阻值選擇
   當CJ431作為可調基準時，往往需要外部分壓網絡。分壓網絡阻值選擇需平衡兩個方面：一是要保證流經CJ431 REF端的最低工作電流，以維持基準穩定；二是盡量降低分壓網絡的靜態電流，以減少功耗。典型做法是選擇總阻值在幾十千歐到幾百千歐之間，具體數值可根據應用場景的電流消耗情況進行計算。例如，若REF端最低工作電流為100μA，分壓網絡總阻值不超過25kΩ較為合適；若需要更低功耗，則可選更高阻值，但要確保環境噪聲對基準的影響在可接受范圍內。

4. 電源旁路與去耦設計
   CJ431的CATHODE引腳對電源噪聲敏感。為了提高噪聲抑制性能，一般建議在CATHODE與ANODE之間并聯一個小電容（如100nF陶瓷電容），以降低高頻噪聲。若應用對低頻噪聲要求較高，可在電容兩端并聯一個1μF至10μF的鉭電容或電解電容，以進一步濾除低頻紋波。去耦電容應盡量靠近CJ431引腳放置，并與地面形成低阻抗回路。

5. 熱設計與封裝選擇
   在高電流或高功率應用中，CJ431本身會產生一定熱量。若使用SOT-23小封裝并且電流超過幾十毫安，可導致芯片工作溫度升高，從而影響基準精度或導致熱失控。此時，可選用功率更大的封裝，如SOT-89或SOT-223，并在PCB上設計足夠的銅箔散熱片。同時，要保證熱流能夠順暢傳導到散熱片或地平面，以減小芯片溫度升高。

七、CJ431與其他基準電壓源的對比

1. 與TL431的對比
   TL431是非常經典的可調基準電壓源，與CJ431在電路原理上高度相似。兩者的主要區別在于CJ431品牌國產化成本較低、批次間性能一致性較好；而TL431在國際市場上應用成熟度高、參數穩定且溫漂性能較優。具體比較如下：

• 初始精度：TL431常見精度為0.5%、1%，CJ431則有0.5%、1%、2%等多個等級可選，但在相同評級下性能接近。

• 溫度漂移：TL431部分型號可做到25ppm/℃，而CJ431一般為50ppm/℃左右，但部分高端CJ431型號也能達到類似水平。

• 價格與供應：CJ431相對價格更具競爭力，供應鏈更穩定；TL431則在部分高端精度或高溫等級型號上更具優勢。

2. 與內置固定基準的比較
   在一些電源管理芯片或運放中，往往內置固定基準電壓源，但精度和穩定性相對有限。CJ431作為外部基準具有更高的精度和更好的可調性，能夠滿足對基準要求較高的應用場合。例如高精度ADC、精密電流測量、校準儀表等需要外部基準時，CJ431常作為成本低且性能優異的選擇。

3. 與精密參考電壓模塊的區別
   精密參考電壓模塊（例如Maxim、Analog Devices推出的REF系列）通常集成了更完善的電壓參考及輸出緩沖，提供更低噪聲、更低溫漂的解決方案，但成本相對較高。相比之下，CJ431憑借簡單的外圍電路即可實現較高精度基準，適用于成本敏感且對精度需求在±0.1%至±1%范圍的應用。

八、典型電路設計示例

1. 3.3V電源基準輸出設計
   設計目標：利用12V直流輸入，輸出穩定3.3V參考電壓，供后級電路參考。

• 步驟一：計算分壓電阻R1與R2。設CJ431參考電壓Vref = 2.495V，輸出電壓Vout = 3.3V，則R1與R2滿足：

3.3 = 2.495 × (1 + R1/R2)

取常見阻值比，例如R2 = 10kΩ，則R1 = R2 × (3.3/2.495 – 1) ≈ 10kΩ × 0.323 ≈ 3.23kΩ，可選標準阻值3.3kΩ。

• 步驟二：確保分壓網絡總電流＞CJ431最小工作電流。分壓電流約為Vout/(R1 + R2) ≈ 3.3V/(3.3kΩ + 10kΩ) ≈ 0.245mA，大于CJ431最小工作電流100μA，所以可以正常工作。

• 步驟三：在CATHODE與ANODE之間串聯一個限流電阻Rs，用于從12V降壓至CJ431工作電壓，并限制最大電流。假設陰極最大電流需求為1mA，則Rs = (12V – Vout) / Imax ≈ (12 – 3.3) / 1mA ≈ 8.7kΩ，可選8.2kΩ或8.2kΩ并聯100kΩ微調。

• 步驟四：在CATHODE與ANODE之間并聯一個100nF陶瓷電容，以濾除高頻噪聲。

該設計中，通過分壓網絡得到3.3V基準，后級電路可直接引用該電壓作為ADC基準或比較器參考電壓。

2. USB充電控制中的基準電壓應用
   在USB充電控制器中，需要對電池電壓進行精準檢測，當電池電壓達到設定閾值（如4.2V）時停止充電。使用CJ431設計電池過壓檢測電路：

• 將電池電壓通過分壓網絡降至約2.5V左右，連接至CJ431的REF端；

• CJ431的陰極與系統電源（如5V）相連，陽極接地；

• 當電池電壓升高至4.2V時，分壓后的閾值電壓達到2.5V，CJ431內部誤差放大器動作，使陰極導通，輸出低電平信號或改變電路狀態，通知充電控制器停止充電。

這種設計簡潔可靠，利用CJ431自身的精準參考電壓及溫度補償特性，可在寬溫度范圍內穩定工作。列表標題和描述段落示例如下：

1. 分壓網絡設計
   分壓比計算：設分壓電阻為R3、R4，使電池電壓滿量程4.2V時，經分壓后電壓Vref = 2.495V，則R3/R4 = (4.2/2.495) – 1 ≈ 0.683，可選擇R4 = 10kΩ，R3 ≈ 6.83kΩ，選用6.8kΩ。

段落詳細說明分壓網絡如何將電池電壓降至CJ431 REF端所需的閾值，并強調分壓網絡電流必須大于CJ431最低工作電流。

2. 基準對比與充電控制
   當分壓網絡輸出到CJ431 REF端的電壓超過內部基準2.495V時，CJ431陰極導通，形成輸出信號，通過與微控制器或專用充電芯片相連實現充電停止或切換模式。

段落說明信號如何控制充電器工作，并對溫度漂移影響進行說明，強調在戶外或高溫環境下需要留有精度裕度。

九、使用注意事項及常見問題分析

1. 輸入電壓范圍與極限電流
   盡管CJ431支持2.5V至18V的工作電壓范圍，但實際在低輸入電壓或高輸出電流時，可能無法保證精準基準。若輸入電壓接近輸出電壓，CJ431內部誤差放大器無法正常工作，基準電壓會發生漂移或失效。因此應留有至少1V至2V的電壓裕度。例如，若需要輸出5V基準，輸入電壓應高于7V以上。

2. 最小工作電流不足導致的漂移
   當外部分壓網絡電阻阻值過大，導致流過CJ431 REF端的電流不足時，會導致基準漂移和噪聲增大，進而影響系統精度。遇到此類問題時，可采用降低分壓網絡阻值、并聯拉低電阻或在REF端并聯一個約1μA至10μA的小型恒流源，以提高REF端工作電流。

3. 紋波抑制與輸出噪聲
   若外部電源存在較大紋波或噪聲，CJ431雖然具有一定的紋波抑制比（PSRR），但在高精度場合仍需額外濾波。此外，當CATHODE端的輸入電源紋波較大時，輸出基準電壓也會受影響。因此在設計中應在CATHODE與1Ω至100Ω之間串聯RC濾波電路或使用LDO穩壓器與CJ431組合使用，以獲得更低噪聲輸出。

4. 溫度漂移及長期穩定性
   CJ431雖然已集成溫度補償技術，但在極端溫度或長期使用中仍會出現逐漸漂移現象。若需要系統長期保持高精度，可在系統中定期進行自校準，或使用更高精度、低溫漂的補償方案。此外，在PCB上應避免熱源靠近CJ431，并盡可能地使用多層板地平面散熱。

5. 封裝引腳焊接及ESD保護
   由于CJ431的REF端對靜電較為敏感，焊接或手持操作時需要注意靜電防護。建議在REF端外部并聯一個約10kΩ至100kΩ的電阻，以提供一定的靜電保護，并在CATHODE與ANODE之間并聯TVS二極管或抑制二極管進行浪涌保護。

十、應用案例與實踐經驗

1. 消費類電子產品中的應用案例
   在手機充電器、平板適配器、電源適配器等消費類電子產品中，CJ431常作為過壓保護、過流保護和電壓檢測電路的核心元件。例如，在手機充電器的輸出側，設計師會將CJ431作為過壓保護基準，當輸出電壓超過設定值時，CJ431動作斷開MOSFET網，使充電器停止輸出，防止下游設備受損。實踐中，設計師往往會將CJ431基準采用溫度漂移較小的型號，并通過PCB層間隔熱設計以保證在大功率環境下依然穩定。

2. 工業控制系統中的應用經驗
   在工業自動化控制系統中，CJ431多用于精密測量電路與模擬信號采集模塊，為ADC或運算放大器提供極其穩定的參考電壓。例如，在PLC（可編程邏輯控制器）中，模擬量輸入模塊需要將傳感器信號轉換為數字信號，此過程中對參考電壓要求較高，否則會導致轉化誤差。工程師常在CJ431輸出端并聯高精度的低溫漂電阻，以及采用熱沉和地平面布局，以減少外部干擾對參考電壓的影響。

3. 新能源與電池管理系統中的實踐
   在鋰電池組管理系統（BMS）中，需要精準測量電池電壓和電流，以保證電池安全與性能。CJ431可作為電池過壓、欠壓檢基準，結合電流檢測電阻，實現對電池組的綜合管理。實踐中，在設計電池保護模塊時，需要考慮電池組串聯電壓可能多達50V以上，此時CJ431需要與分壓器一同工作，將高電壓分壓至2.5V左右，并通過MCU采集。為避免分壓網絡噪聲影響精度，工程師會在分壓電阻上使用溫漂系數匹配的精密電阻，并在REF端并聯陶瓷電容進行濾波。

十一、選型要點與市場常見型號

1. 廠商與型號概述
   市場上常見的CJ431型號包括CJ431A/CJ431B/CJ431C等，不同系列在精度、溫漂、功耗等方面略有區別。例如，CJ431A精度較高，溫漂優于50ppm/℃；CJ431B則定位性價比，精度在1%至2%之間；CJ431C則在抗干擾性能和大電流能力上有所提升。設計時可根據產品定位和成本要求進行選型。

2. 封裝選擇與PCB布局
   選型時需根據實際應用電流和功耗確定封裝類型。常見封裝SOT-23適用于小電流應用；若輸出電流在幾十毫安以上或需要一定散熱能力，可選擇SOT-89或SOT-223封裝。PCB布局需保證熱流通暢，建議將CJ431置于遠離大功率元件的位置，并在底層布置大面積銅箔散熱。

3. 供應鏈與成本考量
   由于CJ431應用廣泛，國內外多家廠商均有生產，包括長電、華天、晶方、中晶等。采購時需關注器件批次標識、供貨周期及質量穩定性。對于量產項目，建議與信譽良好的供應商合作，并進行來料檢測，以保證長周期使用中的性能一致性。

4. 后續調試與維護
   在電路調試階段，應對CJ431基準輸出進行實際測量，并記錄在不同溫度環境下的輸出漂移。若輸出偏差超出預期，可通過調整外部分壓電阻或添加小型微調電位器進行微調。在項目維護階段，應定期對基準輸出值進行檢測，并根據實際情況更換老化器件或重新校準。

十二、總結與展望
CJ431作為一種低成本、高精度、可調節的基準電壓源芯片，在電子電路設計中具有不可替代的地位。通過合理選擇型號、封裝和外圍電路設計，CJ431能夠滿足從消費電子、工業控制到新能源電池管理等多個領域的應用需求。其優勢在于可調性強、溫度補償機制完善以及外圍元件簡單易得，但同時也需要在分壓網絡、電源去耦和熱設計等方面給予足夠關注，以確保系統整體性能穩定。

隨著電子系統對精度、可靠性以及功耗要求的不斷提高，基準電壓源器件的發展趨勢也在向更高精度、更低溫漂、更低噪聲方向演進。未來，可能會出現更多集成度更高、功能更全面的基準電源模塊，但CJ431憑借其成熟工藝、成本優勢以及社區生態（大量參考設計與應用文檔），仍將在相當長時間內保持主流地位。設計者在使用時應結合具體應用場景，根據精度需求、溫度環境、電流消耗等因素進行綜合選型，而不是簡單地盲目追求極限指標。通過合理的PCB布局、恰當?shù)钠骷浜吓c良好的系統設計，CJ431必將在更多新型電子設備中發揮關鍵作用。

以上內容全面闡述了CJ431的基本原理、內部結構、主要參數、典型應用電路、選型要點以及市場常見型號，并提供了多個實踐案例以及設計注意事項。希望通過本篇介紹能夠幫助工程師與設計者深入理解CJ431的特性及應用方法，在實際項目中合理運用，以提高產品性能和可靠性。
