一、產品概述

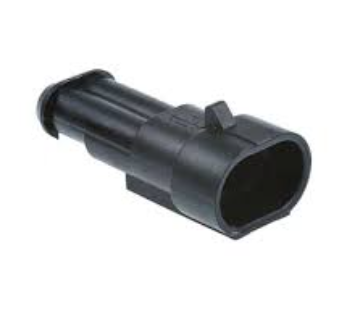

282104-1 是由 TE Connectivity（泰科電子）推出的 AMP Superseal 1.5 系列中的一種 2 針汽車連接器外殼（Receptacle Housing），其主要功能是為電線—電線連接提供密封保護，確保在汽車、工業等嚴苛環境下實現穩定的電氣連接。該型號外殼采用黑色聚酰胺 6.6 玻璃填充材料制造，具有良好的耐高低溫性能和耐沖擊能力，能夠滿足 IP67、IPX6K、IPX9K 等多項密封等級要求。
在典型應用中，282104-1 常用于各類汽車傳感器（如油壓傳感器、水溫傳感器、空氣流量傳感器等）、發動機管理系統部件、ABS 制動系統以及車身電子模塊等場合。其 6.00mm 的針腳間距設計，既保證了可靠的機械強度，又滿足了緊湊空間下的電氣性能需求。由于 AMP Superseal 系列自面世以來便以其高可靠性著稱，282104-1 也被廣泛應用于要求防水、防塵、防振動的電氣連接場景，深受行業內用戶認可。

二、型號與命名規則
在 TE Connectivity AMP 系列中，每一個零件編號既代表了產品類別、系列特征，又對應特定的技術參數與結構形式。其中，282104-1 的命名規則可以大致拆解為：
列表標題

• “282”：標識產品系列為 Superseal 1.5 系列；

• “104”：表示該系列中的具體外殼類型（2 針插座型，也就是 Receptacle Housing）；

• “-1”：“-1” 后綴常用于區分針腳數、外殼顏色、結構細節等微小差別，如有“-2”、“-3”等后綴則可能代表不同的顏色或者不同的固定方式。

在實際選型時，客戶只需關注“282104”部分所代表的 Superseal 1.5 2 針插座型外殼，大部分情況下“-1”后綴僅指默認的黑色外殼版本。如需其他顏色或材質，一般會出現“-2”、“-3”等后綴型號，但整體機構與密封方案與 282104-1 保持一致。通過這種編碼方式，TE Connectivity 能夠快速標識產品定位并幫助采購人員準確下單，同時也方便庫存管理及后續技術支持。

三、結構與材料
282104-1 的整體結構可以分為外殼本體、次級鎖（Secondary Lock）、密封組件（密封圈/硅橡膠包線塞）以及內部的導電接點定位槽等幾個部分。各子結構功能和材料如下：
列表標題

• 外殼本體：由黑色聚酰胺 6.6 玻璃填充（Polyamide 6.6 GF）注塑成型。聚酰胺 6.6 GF 材料具有極佳的耐高溫、高機械強度和阻燃性能，能夠在 -40℃ 到 +125℃ 的連續工作溫度范圍內保持結構穩定性和力學性能。外殼本體表面經過防紫外線添加劑處理，可在戶外長期使用不易老化開裂。

• 次級鎖（Secondary Lock）：采用紅色聚酰胺材質，用于在裝配過程中對金屬接點進行預固定，防止接點在振動或拆裝過程中松脫。次級鎖結構設計能夠在初次插裝后自動扣鎖，且在插拔時需施加一定力度才能將接點滑出，極大提高了插裝過程的可靠性。

• 密封組件：主要包括硅橡膠包線塞（Wire Seal）和外殼端部的密封圈。硅橡膠材料具有優異的彈性和長期抗老化性能，可有效抵御水、灰塵、油污等外部污染物侵入。包線塞通過與電纜外徑緊密貼合，形成防水防塵屏障，確保在潮濕或油霧環境下仍能保持絕緣阻抗。

• 導電接點定位槽：在外殼內部設置了精確的定位槽位，用于卡位金屬接點。該定位槽保證金屬接點與線束保持正確的幾何位置，并且與次級鎖配合后能夠牢固固定接點，避免振動對電氣連接的影響。

• 鎖定機構：外殼兩側具備卡扣結構，用于與對應的插頭側（Plug Housing）進行機械鎖定，確保插頭與插座之間的接合牢固且密封緊密。鎖定機構采用耐疲勞的設計，能夠滿足多次插拔且不易失效。

通過上述各結構和材料的配合，282104-1 既能實現重量輕、體積小的緊湊設計，又能滿足高可靠性的環境防護要求，從而廣泛應用于現代汽車電子系統以及其他需要防水防塵的電氣連接場景。

四、主要性能參數
282104-1 在結構設計之外，其核心性能參數也直接反映了產品在實際應用中的可靠性與工作范圍。以下從電氣性能、機械性能、環境適應性等方面進行詳細闡述：
列表標題

• 電氣性能

• 額定電壓：最高可承受 24V DC，適用于典型的汽車 12V/24V 電源系統。

• 額定電流：?jiǎn)吾橆~定電流一般在 5A 左右（具體需參考所搭配的金屬接點型號規格，如 282109-1等）。在接觸電阻低、正確壓接的情況下，可保證長期穩定導電并滿足傳感器或執行器的工作電流需求。

• 絕緣電阻：在正常環境條件下（25℃，50% RH）測得的絕緣電阻可達到 1000MΩ 以上，確保高阻隔電氣漏電風險。

• 耐電壓：在制造商測試條件下，常見的交流耐壓測試為 1500Vrms/1 分鐘，驗證了母體外殼對兩根導線之間及與外殼地之間的絕緣性能。

• 機械性能

• 插拔力：在初次插裝時，插入力通常為 20N 左右；拔出力為 15~25N 之間。既保證了插裝時不至于過度費力，也能滿足插拔時的可靠觸點接觸。

• 振動與沖擊：符合車輛環境下的振動（10–500Hz）和機械沖擊（如 50g，6ms半正弦沖擊）測試標準，無松脫、接觸失效等現象。

• 插拔周期壽命：在正常使用條件下，金屬接頭與外殼鎖扣設計可支持至少 50 次以上的插拔循環而不影響密封和電氣性能。

• 環境適應性

• 溫度范圍：連續工作溫度介于 -40℃ 至 +125℃，同時在短時極端高溫環境（如 +150℃）下能夠保持 10 分鐘不損壞。

• 防水防塵：整體達到 IP67（短時間浸水深度 1m 且保護 30 分鐘）、IPX6K（高壓水柱沖洗測試）以及 IPX9K（高壓高溫水柱沖洗測試）防護等級，適應各種雨淋、洗車、泥濘等復雜環境。

• 化學腐蝕：外殼材料和密封件對車輛常用的防凍液、機油、燃油、制動液、清潔劑等化學介質具有優異的抵抗能力，不會因外部化學物質接觸而膨脹、變形或開裂。

• 紫外線照射：外殼材料中添加了抗 UV 配方，可在戶外陽光下長期曝曬不易發生老化、發脆或褪色。

通過以上綜合性能參數，282104-1 能夠在汽車發動機艙、底盤以及各種需要防護的電氣連接場景中，提供長時間可靠的電氣連接保障。

五、應用領域與適用場景
282104-1 作為一款性能成熟、穩固可靠的 AMP Superseal 1.5 系列 2 針插座外殼，憑借其出色的防護性能和緊湊設計，廣泛應用于以下領域與場景：
列表標題

• 汽車傳感器及執行機構連接

• 發動機艙內的溫度傳感器、水溫傳感器、油壓傳感器、空氣流量傳感器等，通過282104-1 外殼與對應的傳感器模塊電纜連接，保證在高溫高振動環境下穩定通信。

• 底盤系統中的剎車系統（ABS）、車身電子穩定系統（ESP）、智能前照燈系統等，因需要抗腐蝕、抗震動，常采用 Superseal 系列連接器；282104-1 作為其中的母座外殼，配合相應的金屬接點與插頭外殼（如 282080-1），構成完整的防水插拔連接。

• 車身電子與照明系統

• 雨刷電機、門窗控制模塊、座椅加熱模塊、后視鏡加熱/折疊機構等部件，需要在車身縫隙中或車外環境中行駛，使用282104-1 可有效抵御雨水、塵土進入。

• 外部照明（近光燈、遠光燈、LED 日間行車燈）等，由于需要經受高壓水洗、潮濕環境，用 Superseal 1.5 系列連接器可避免電氣短路風險。

• 工程機械與農業設備

• 挖掘機、推土機、拖拉機等工程農業機械的傳感器和控制閥門，需要在泥濘、灰塵、大水霧等惡劣環境下正常工作，282104-1 的 IP67/69K 防護等級正好符合這類需求。

• 線束與控制模塊之間的連接，常采用 Superseal 系列，282104-1 作為母端外殼，可與車輛原廠線束匹配。

• 船舶與摩托車輛電子

• 摩托車的防盜系統、儀表盤、電門鎖連接等，要求緊湊、輕量、抗震動、抗紫外線。282104-1 體積小巧，重量輕，易于安裝在有限空間內。

• 小型船舶（如快艇、游艇）電子系統，也可利用282104-1 連接水泵、電機、傳感器等部件，保證在鹽霧、高濕度環境下能夠持續工作。

• 工業自動化與機器人

• 自動化生產線上的傳感器、執行器、電磁閥等組件，常常需要防護等級較高的連接器；雖然工業常用 M8、M12 等圓形插頭，但在一些定制化線束方案中，Superseal 系列也會作為小功率防水連接方案出現。

• 物流機器人、AGV 等移動設備，需要在倉庫、生產車間穿梭，接觸到灰塵、液體，282104-1 可替代傳統不防水的連接器方案，提升系統可靠性。

由此可見，282104-1 不僅局限于汽車行業，在其他需要小型防水插拔連接的領域同樣有很強的競爭力。其緊湊、輕量的設計，以及成熟穩定的密封結構，滿足了多種應用場景對于可靠連接的需求。

六、安裝與使用
正確的安裝工藝是保障 282104-1 長期可靠運行的重要一環。以下從線束制備、壓接、裝配、插接順序等方面詳細介紹安裝與使用要點：
列表標題

• 線束制備

• 選用與 282104-1 配套的金屬接點（端子）。常見的壓接接點型號如 282109-1 （Tab 型母端子），配合相應線徑（15–18 AWG）。

• 根據線束設計圖紙，將電纜剝皮至合適長度，一般留出約 5~6mm 絕緣層，以便金屬端子完全嵌入并獲得良好壓接性能。

• 確保線纜絕緣層清潔、無油污及氧化物，以避免壓接后接觸不良。

• 壓接工藝

• 使用與端子配套的專用壓接鉗（如 TE 推介的手動或氣動壓接工具）。壓接工具需要定期校準，以保證壓接壓力及變形量符合規范要求。

• 將金屬端子插入壓接鉗對應的壓接槽位，一次性完成線材與端子之間的壓合。不應采用普通鉗子或非標工具，以免造成壓接不牢或金屬疲勞開裂。

• 壓接完成后，檢查金屬端子是否與線芯牢固結合，拔拉線纜時端子不應出現松動或滑出現象。

• 裝配次級鎖與包線塞

• 壓接完成后，將已壓接好端子的電纜通過硅橡膠包線塞（Wire Seal）插入外殼尾部，并沿導向槽將包線塞推至定位位置。包線塞應緊密貼合線纜外徑，實現初步密封。

• 隨后將端子插入外殼內部對應的定位槽，直到聽到“咔噠”聲，說明端子已鎖入一級鎖定位置。此時可采用輕微拉扯方式檢查端子是否松動。

• 最后插入紅色次級鎖，將次級鎖沿外殼表面導槽推入，直至次級鎖面與外殼表面齊平。次級鎖的作用是防止端子在振動或受到拉力時滑出，確保安裝可靠。

• 插接與鎖定

• 將裝配好端子的 282104-1 插座外殼與對應的插頭外殼（例如 282080-1，2 針插頭）對齊，使鎖片位置吻合。插頭與插座之間需保持垂直插入，以避免斜插造成端子損傷。

• 輕輕用力將插頭推入插座，直到兩側鎖扣同時扣合。此時可通過聽聲音以及指感來判定鎖定是否到位。

• 插合完成后，用手指輕拉插頭側，確認鎖扣已牢固扣住，沒有松動現象。

• 使用注意事項

• 不要在帶電狀態下插拔 282104-1，否則可能因瞬時弧光導致接點燒傷或產生電弧。

• 避免將帶有油污、鐵屑、砂礫等雜質的線束直接插入外殼，以免影響密封性能?？稍诓褰忧皩?duì)工作區域進行清理，保持外殼及線束干凈。

• 在安裝過程中，應避免強拉線纜，保持線纜與接點處拉力小于 50N，以免端子松動或外殼密封件受損。

• 插頭與插座長期插合后，如需拆卸，務必先抬起鎖扣或按壓鎖扣部位，再逐步拔出，切勿直接用蠻力強行分離。

通過嚴格按照上述安裝與使用流程進行操作，可最大限度地保證 282104-1 的電氣性能與密封可靠性，避免在實際使用中出現因安裝不當導致的接觸不良或漏水現象。

七、相關配套部件
在實際應用中，為了構建完整的線束連接系統，除了 282104-1 母座外殼，還需搭配相應的插頭外殼、金屬端子、包線塞、密封圈、連接器鎖扣等配套部件。以下逐一介紹常見的配套部件及其功能：
列表標題

• 插頭外殼（Plug Housing）

• 常見型號：282080-1（2 針 Plug Housing）、282087-1（3 針 Plug Housing）等。插頭外殼與母座外殼對應配合，兩者需在同一系列（Superseal 1.5 系列）中才能保持密封與機械兼容。

• 插頭外殼通常為公端型結構（插片），內部預留空間用于金屬插片端子的固定，并具有相同等級的防水密封設計。

• 金屬端子（Terminals）

• 母端子（Receptacle Terminal）：如 282109-1 (15–18AWG Tab Crimp Terminal)；公端子（Tab Terminal）：如 282404-1 (20–22AWG Crimp Terminal)。金屬端子材質一般采用磷青銅或銅合金，表面鍍錫或鍍金，以提高導電性能和抗腐蝕性能。

• 端子的尺寸需與外殼內部定位槽完全匹配，以保證插拔時不易松動、接觸電阻低。壓接端子后需使用次級鎖進一步固定，以防止在振動過程中端子滑出。

• 包線塞（Wire Seal）

• 常見型號：281936-1、281934-2、281934-3（不同線徑對應不同包線塞）。包線塞采用硅橡膠材質，按線纜直徑分為不同規格。

• 將包線塞套在裸露的線纜上后再插入外殼尾部，能夠?qū)崿F(xiàn)線纜與外殼之間的水密密封。包線塞經久耐用，可長時間保持彈性。

• 密封圈（Sealing Grommet）

• 部分 Superseal 系列外殼尾部設計有專用密封圈槽位，用于放置 O 形密封圈（通常為氟橡膠材質）。在高壓水柱或暫時浸水情況下，密封圈進一步增強外殼后部防護性能。

• 次級鎖（Secondary Lock）

• 通常為紅色塑料結構，與外殼一體配套，型號根據針數不同而尺寸各異。次級鎖安裝在端子插入外殼后的位置，可避免線纜在強烈振動或拆卸過程中跳出端子。

• 輔助鎖扣（Retention Clip）

• 在某些需要額外防脫扣力的場合，可在外圍加裝金屬或塑料輔助鎖扣，進一步增強插頭與插座之間的機械鎖定能力，常用于底盤系統與飛機、航天領域的高安全等級線束。

• 防護套（Protective Boot）

• 針對極端環境或需要加強絕緣保護的應用，可在整個連接器外殼外加裝防護套。防護套通常由硅膠或熱縮管制成，能夠抵御高壓水柱、油污噴濺及輕微火花。

以上配套部件相互配合，形成完整的防水、防塵、防振、高可靠電氣連接系統。根據實際應用環境的不同，系統設計師需合理組合這些部件，以達到最佳的使用效果與耐用性。

八、維護與故障排除
即使使用了高品質的 282104-1 連接器，也無法完全避免在長期使用過程中出現因環境或人為因素導致的問題。因此，對其進行定期檢查與維護，以及掌握常見故障排除方法，能夠大幅提升系統穩定性與安全性。
列表標題

• 定期檢查項目

• 外觀檢查：檢查外殼表面是否存在裂痕、破損或老化。若發現外殼出現應力開裂、表面褪色或變脆，應及時更換。

• 密封檢查：檢查包線塞與外殼之間是否出現松動；可使用干布擦拭后滴水測試，觀察是否有滲水現象；如有，可判斷密封件（硅橡膠）已失去彈性，需要更換包線塞或密封圈。

• 接觸電阻測量：使用微歐表測量接點端子之間的接觸電阻，正常情況下，單針接觸電阻應小于 10mΩ；若發現明顯升高，需拆檢端子、復壓或更換。

• 鎖扣狀態：手動輕拉插頭，確認鎖定機構是否牢固卡扣；若存在松動或鎖扣損壞，應及時更換外殼或鎖扣組件。

• 常見故障及排查步驟

• 若外殼出現裂縫、卡扣斷裂，必須更換整個外殼組件，避免繼續使用導致接觸松脫或進水。

• 在拆卸時避免用撬棍等硬物強行分離插頭與插座，以免損壞外殼結構。

• 檢查包線塞是否有裂紋或變形：更換包線塞并確保與線纜匹配。

• 查看密封圈是否缺失或位置移位：重新安裝或更換密封圈，并在清潔干凈后涂抹適量硅脂以增強密封效果。

• 確認插頭與插座是否完全鎖定：重新插拔并確保聽到卡扣聲。

• 排查端子是否銹蝕、氧化：若為表面氧化，可使用專用接點清潔劑清理；如端子已嚴重腐蝕，需要更換新端子并重新壓接。

• 檢查端子是否因多次插拔導致彈簧觸點疲勞：若端子彈簧失去彈性，應更換端子并確保安裝次級鎖到位。

• 確認壓接是否到位：若壓接不良，可根據壓接樣張進行對比，使用專用壓接鉗重新壓接。

• 接觸電阻升高或不導通

• 密封失效導致水/灰塵侵入

• 外殼機械損壞

• 保養注意事項

• 對于長期暴露在鹽霧或化學腐蝕環境的連接器，可定期涂覆防腐蝕涂層或使用耐化學腐蝕的包線塞。

• 在高溫環境下，如發動機艙等部位，可在外殼周圍增加隔熱材料，減緩?fù)鈿だ匣俣取?/span>

• 避免將線纜捆綁過緊，保持適當?shù)木€束弧度，以減少對壓接端子及包線塞的拉力。

通過完善的維護保養與及時的故障排除，不僅能夠延長 282104-1 連接器的使用壽命，還能在安全性和可靠性方面提供更高保障，避免潛在的電氣故障導致的系統停機或事故。

九、選型與采購建議
在實際項目中，針對不同的使用環境和需求，用戶在選型 282104-1 及其配套件時，需要從電氣性能、機械性能、環境指標、性價比等多方面綜合考慮。以下給出一些選型與采購的參考要點：
列表標題

• 確定針腳數與布局

• 如果僅需 2 路信號或電源連接，直接選用 282104-1（母座外殼）和對應的 282080-1（公座外殼）；如果未來可能擴展至 3 路或 4 路，可考慮 282105-1（3 針母座）或 282106-1（4 針母座），以便后續接線改動時減少更換成本。

• 留意插頭與插座針腳排列方式，確保線束設計符合整體布局需求，避免在有限空間中交叉干涉。

• 評估電氣載流需求

• 根據實際電路電流大小選擇金屬接點型號，例如大電流信號可使用更大截面積的接點；部分傳感器或信號線流量較小，可使用 20–22 AWG 線徑及對應端子。

• 對于可能出現浪涌電流的設備，如噴油嘴驅動模塊，可額外考慮加裝過流保護或選擇更高額定電流的端子。

• 驗證環境防護等級

• 如果應用場景僅需短時噴水測試（IP67）即可，282104-1 標稱滿足 IP67，但若應用需要經常高壓清洗（IPX9K），建議在選型時仔細核對測試報告，必要時可額外與供應商確認防護驗證結果。

• 在高溫或化學腐蝕環境下，可選擇更高耐溫或抗腐蝕材料的配件，如氟橡膠包線塞。

• 考慮成本與供貨周期

• 282104-1 在市場上屬于暢銷型號，常見元器件分銷商（如 Mouser、DigiKey、RS、華秋等）庫存充足，價格在 5–7 元人民幣/個區間浮動。批量采購可與供應商協商價格優惠。

• 注意供應鏈風險，若項目周期較長，可提前鎖定供應商或備份可替代型號，如部分國產品牌推出類似 Superseal 1.5 規格的兼容產品。但需謹慎測試以確保兼容性和性能。

• 兼容性與后續維護

• 確認整個線束系統中，不同型號連接器之間保持同一系列（Superseal 1.5 系列）以保證機械及密封兼容，不要混用不同系列（如 Superseal 1.0 或 MicroTimer 等）。

• 在采購時一并采買推薦的配套端子、包線塞、次級鎖等，避免后續增配導致貨期延長或兼容問題。

• 建議與供應商合作獲取最新的 282104-1 數據手冊、壓接工具推薦清單、焊錫材料建議及認證報告，以便后續維護與技術支持。

通過以上選型與采購建議，能夠幫助工程師在項目初期就明確需求，減少后續更換或返工成本，保證線束系統從設計到生產的高效銜接。

十、行業標準與測試
作為應用于汽車電子領域的連接器，282104-1 必須滿足多項國際及行業標準要求，以確保在整車運行環境中具備足夠的可靠性與安全性。以下羅列常見的標準及對應的測試項目：
列表標題

• 防護等級標準

• IEC 60529（IP 等級）：Superseal 1.5 系列通過 IP67（淹水防護）、IPX6K（高壓水柱沖洗）以及 IPX9K（高壓高溫水柱沖洗）測試。IP67 要求在規定深度（1m）下無漏水入侵；IPX9K 則需承受 80–100bar 壓力的高溫水噴射。

• DIN 40050-9：德國車輛防護等級標準，與 IEC 60529 類似，要求連接器在車輛使用中防塵及防水達標。

• 振動與沖擊測試

• UN/ECE R118（汽車振動測試）：在 10–2000Hz 頻率范圍內進行正弦掃頻和隨機振動測試，持續時間長達數小時，確認連接器不出現接觸失效或結構破損。

• ISO 16750-3 沖擊與振動：車輛電氣與電子設備在行駛過程中受振動與沖擊影響，本標準規定了測試條件與接收準則，282104-1 需確保在相應測試中不出現接觸電阻升高或零件松脫。

• 溫度循環與高溫存儲

• IEC 60068-2-14（溫度循環）：在 -40℃ 至 +125℃（甚至 +150℃）范圍內進行多次循環變化，檢測外殼材料的耐熱沖擊能力和密封件的密封性能。

• UL 94 阻燃等級測試：聚酰胺 6.6 GF 材料需達到 V-2 或更高的阻燃等級，確保在發生短路或火花時能自熄，防止火勢蔓延。

• 電氣性能測試

• UL 1977（附件用非電源連接器組件）：規定了端子和連接器組件的耐電壓、絕緣電阻、耐溫耐濕試驗等項目。282104-1 需在 1500Vrms/1 分鐘的耐壓測試中無擊穿或漏電現象。

• SAE J2030（汽車電氣連接測試手冊）：美國機動車工程師協會標準中對連接器電氣性能、環境適應性、機械耐久性等提出具體測試方法與要求。

• 化學品耐受測試

• SAE J1960（汽車橡膠及塑料材料標準）：測試密封件（包線塞）對汽油、機油、制動液、防凍液等化學介質的耐受能力。

• ISO 16750-5（化學試驗）：檢測連接器在常見化學介質下的耐腐蝕性能，確保在多種液體噴濺環境中不發生性能退化。

滿足以上標準意味著 282104-1 可在全球范圍內的汽車、工程機械與工業自動化領域使用，無需二次測試。對于系統集成商而言，優先選擇已取得相關認證（如 UL、CE、RoHS 等）的產品，能夠大幅縮短整車或系統認證周期，提高項目開發效率。

十一、與其他產品對比
在電氣連接領域，除了 TE Connectivity 的 Superseal 系列外，市場上還存在多種防水連接器方案，例如 Deutsch DT 系列、Molex MX150 系列、Delphi MicroTimer 系列等。下面將 282104-1（AMP Superseal 1.5 系列 2 針母座）與其他常見同類產品進行對比，以幫助讀者了解其相對優勢與局限：
列表標題

• 與 Deutsch DT 系列對比

• DT 系列特點：DT 系列常見于重型工程機械與商用車領域，針腳間距為 10mm 或更大，支持更高電流（到 13A 以上）。外殼尺寸相對較大，適用于較大功率線路。

• Superseal 1.5 優勢：相比 DT 系列，Superseal 1.5 的 6mm 間距設計更緊湊，適合空間受限的輕型汽車與摩托車輛；針腳電流雖然略低（5A 左右），但在多數傳感器信號線和小功率電源線路中已足夠使用。

• 適用場景對比：DT 系列更適合用于發動機艙大電流供電線路、冷卻風扇等；Superseal 1.5 更適合信號傳輸、低功率執行機構及車燈系統等。

• 與 Molex MX150 系列對比

• MX150 系列特點：Molex MX150 采用金屬外殼設計，抗電磁干擾能力更強，常用于燃油噴射系統、EGI 模塊等；針腳間距一般為 2.79mm，應用較為專業化。

• Superseal 1.5 優勢：Superseal 系列外殼為塑料注塑件，成本相對更低；整體防水設計以及安裝更簡便；Superseal 采用雙觸點彈簧結構，接觸可靠性高；而 MX150 雖抗 EMI 性能好，但在防水防塵方面需要配合額外密封件。

• 適用場景對比：如果系統對 EMI 抑制要求極高，可考慮 MX150；若以防水防塵及成本為首要考量，則 Superseal 1.5 更具競爭力。

• 與 Delphi MicroTimer 系列對比

• MicroTimer 系列特點：Delphi MicroTimer 系列針腳間距為 3.96mm，主要針對車身及車門線束應用，可支持每針 7.5A；外殼尺寸小巧，適用于空間極為緊湊場合。

• Superseal 1.5 優勢：MicroTimer 系列多用于車身線束等中低頻率開關信號，材料多為樹脂注塑，防護等級一般為 IP67。Superseal 系列在耐溫、耐化學腐蝕方面表現更突出，尤其適合發動機艙高溫區域。

• 適用場景對比：若需要在車身內飾區域走線，并且日常環境相對干燥，可優先選擇 MicroTimer；但在發動機艙及底盤等高溫、潮濕環境下，Superseal 1.5 的耐熱和密封性更具優勢。

• 國產兼容產品對比

• 國產兼容品牌：隨著產業鏈本土化發展，一些國產品牌（如安費諾國產渠道、航嘉等）推出了兼容 Superseal 1.5 系列的防水連接器。盡管價格更具優勢，但在材料配方、認證資質和可靠性測試方面難以與 TE Connectivity 相匹配。

• Superseal 原廠優勢：TE Connectivity 作為原廠供應商，其在材料配方、注塑工藝、質量控制和全球認證體系方面積累豐富經驗，提供更完整的技術支持與售后保障。

綜上所述，雖然市場上有多種防水連接器方案，但針對 282104-1 所代表的 AMP Superseal 1.5 系列而言，其在小型化、防護性能、安裝簡便性以及成本控制方面具備較為明顯的綜合優勢。用戶需根據具體使用環境、電氣要求及預算，在不同方案中權衡選擇最適合的產品。

十二、未來發展與創新趨勢
隨著新能源汽車、智能網聯汽車以及工業自動化領域的快速發展，對電氣連接器提出了更高要求，不僅要滿足傳統的防水、防塵、防震動，還要兼顧輕量化、智能化和數字化管理。針對 282104-1 所代表的 AMP Superseal 1.5 系列，未來可能出現以下創新與發展趨勢：
列表標題

• 輕量化與高性能材料應用

• 未來外殼材料將向更高強度、更低密度的復合材料方向發展，如加入納米填料改良的高性能工程塑料，進一步減輕重量并提升抗沖擊能力。

• 密封件材料將從傳統硅橡膠向氟橡膠、氟化熱塑彈性體（FPM）等高性能彈性體過渡，以滿足更高溫度和更苛刻化學介質環境下的長期密封需求。

• 模塊化與定制化設計

• 隨著線束系統趨于復雜化，單一 2 針、3 針連接已難以滿足多功能集成需求。未來可能推出模塊化組合式外殼，用戶可根據實際需要將多個小型模塊拼接，實現多路信號/電源在同一總線上集成傳輸。

• 定制化服務將成為差異化競爭的重要手段，OEM 廠商可根據車型設計個性化外殼形狀、貼標信息或特殊鎖扣結構，以滿足不同車型對空間、布局和品牌標識的需求。

• 智能化與 IoT 云端校驗

• 隨著物聯網（IoT）與工業 4.0 的普及，未來連接器將集成感測、通信功能，如在外殼中集成 RFID 芯片或傳感器，用于實時監測連接器狀態（溫度、濕度、振動等）。在生產和維護階段，可通過云端平臺進行批次追蹤、質量溯源與故障診斷。

• 通過與線束制造設備的智能化聯動，實現生產過程的全自動化，如壓接后自動驗證接觸電阻并記錄到 MES 系統，以提升生產效率和質量可控性。

• 綠色環保與可回收

• 未來更強調連接器材料的可回收與環保特性，可能會出現基于生物基聚合物或可循環利用材料制造的外殼及密封件，減少對化石燃料資源的依賴并降低環境負擔。

• 在制造過程中，進一步優化模具設計與注塑工藝，以減少生產廢料，并推動端子表面涂層工藝的環?；缡褂脽o(wú)鉛無鎳的表面處理技術。

• 高規格認證與應用拓展

• 隨著自動駕駛、智能駕駛輔助系統（ADAS）和高速數據傳輸需求的增加，對連接器在信號完整性、EMC 抑制等方面提出更高要求。未來 Superseal 系列可能衍生出更高頻信號版本，可支持 LVDS、CAN-FD、以太網等高速數據接口。

• 在 5G 通信、無人駕駛、智能制造等領域延伸更多應用，如在車聯網和 V2X 架構中，連接器需兼顧高速數據傳輸與防護特性，282104-1 的下一代產品可將信號端子與電源端子混插設計，實現一體化多功能連接。

綜上所述，隨著科技進步和市場需求的不斷演化，282104-1 所代表的 AMP Superseal 1.5 系列連接器將朝著更高性能、更智能化、更環保和更模塊化的方向發展，為未來汽車電子與工業自動化領域提供更優質的連接解決方案。

結語
282104-1 作為 TE Connectivity AMP Superseal 1.5 系列中經典的 2 針母座外殼，憑借其緊湊設計、優異防護性能和成熟可靠的制造工藝，已經成為眾多汽車電子及工業應用中的首選解決方案。本文從產品概述、型號命名、結構材料、性能參數、應用場景、安裝使用方法、配套部件、維護排除、選型采購、行業標準、與其他產品對比以及未來發展趨勢等十二個方面進行了深入而詳盡的闡述，希望能夠?yàn)槌醮瘟私饣蛘谶x型的讀者提供系統化的技術指導和參考思路。
在實際項目中，為了充分發揮 282104-1 的優勢，工程師需結合具體使用環境，從電氣負載、振動沖擊、環境溫度、化學介質、空間布局等多維度綜合考量，選擇合適的配套端子與附件，并嚴格按照推薦的安裝與維護流程操作。通過持續關注材料與工藝的升級迭代，以及對市場新需求的響應，TE Connectivity AMP Superseal 系列將不斷完善自身技術優勢，為用戶提供更加高效、可靠、智能的連接器解決方案。
希望這篇文章能夠幫助讀者全面了解 282104-1 的基礎知識及應用實務，為設計與工程實踐提供有價值的參考。
