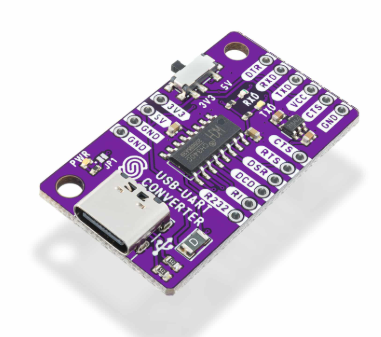

一、CH340C 產品概述
CH340C 是由中國南京沁恒微電子有限公司（Nanjing QinHeng Electronics）推出的一種 USB 轉串口（UART）轉換芯片。作為 CH340 系列的成員之一，CH340C 具有體積小巧、功能全面、成本低廉等優點，常見于各類單片機開發板、電子產品及嵌入式系統中。與早期的 CH340G 相比，CH340C 在封裝尺寸、電氣特性及系統兼容性方面都進行了改進和優化，能夠更好地滿足現代消費類電子及工業設備對 USB 轉串口功能的需求。CH340C 支持 USB 2.0 全速（Full-Speed）模式（12Mbps），向下兼容 USB 1.1，并提供多種波特率配置，最高可實現 2Mbps 串口通信。該芯片在 Windows、Linux、macOS 等主流操作系統下均可通過標準驅動實現即插即用，開發者無需額外編寫驅動程序即可方便地在 PC 端與 MCU、FPGA、DSP、PLC 等外部設備進行數據交換。本文將從 CH340C 的產品特性、封裝管腳、工作原理、硬件設計要點、軟件配置、調試與應用案例等方面展開詳細介紹，以幫助讀者全面掌握 CH340C 的基礎知識和實際工程應用方法。

二、CH340C 核心特性
CH340C 的主要特性可以從功能特性、電氣特性、封裝形式及軟件支持四個方面來概述。

• 功能特性

• 支持 USB 2.0 全速（Full-Speed，12Mbps）向下兼容 USB 1.1；

• 內置 USB 協議控制邏輯及串口轉換控制模塊，可將 USB 信號轉換為 UART、IrDA 或并行接口；

• 支持多種通信模式，包括異步串口通信（UART 模式）、紅外通信（IrDA 模式）等；

• 串口最高支持 2Mbps 波特率，常用波特率（300bps~115200bps）均可穩定工作；

• 內置串口 FIFO 緩沖區，可有效降低主控 MCU 或 PC 端的中斷頻率，保證數據傳輸穩定；

• 支持串口硬件流控（RTS/CTS）及軟件流控（XON/XOFF），提高數據傳輸?shù)目煽啃裕?/span>

• 支持多種電源電壓范圍，I/O 電壓可選擇 3.3V 或 5V，方便與不同電平 MCU 無縫對接。

• 電氣特性

• 輸入電壓范圍：USB_VBUS 供電時為 +4.35V～5.25V；外部單獨供電時可為 +3.3V～5.5V；

• 輸出電壓：內部穩壓模塊可輸出 +3.3V（用于內部邏輯和外部 I/O），I/O 強度可驅動常見 UART 電平；

• 功耗：典型工作電流小于 15mA（USB 總線供電模式下），芯片具備休眠模式，可降低功耗；

• ESD 抗干擾能力：USB 數據線 D+、D? 引腳對 4KV HBM（人體模型沖擊）具備抗擊能力，增強現場可靠性；

• 封裝：采用 SOT-23-6、SSOP-16、QFN-16 等多種封裝形式，滿足不同 PCB 空間和散熱需求。

• 封裝與引腳

• CH340C 常見封裝類型為 SSOP-16 和 QFN-16，管腳排列緊湊，面積約 4mm×4mm（QFN）；

• 主要引腳包括 USB_D+, USB_D-、VCC、GND、TXD、RXD、RTS、CTS、DTR、DSR、RI、DCD、CBUS0、CBUS1 等；

• 引腳功能及電氣屬性在后續章節中將做詳細表格說明。

• 軟件支持

• Windows 操作系統：從 Windows XP、Windows 7、Windows 8、Windows 10 到 Windows 11 均提供了官方或第三方驅動；

• Linux 操作系統：內核自帶 ch341 驅動模塊，加載模塊后自動識別；可通過 modprobe ch341 進行手動加載；

• macOS 操作系統：提供 10.9 及以上版本的驅動包，安裝驅動后可在 /dev 下生成 /dev/tty.wchusbserial* 設備；

• 嵌入式系統：CH340C 支持標準 USB Host 或 USB OTG 接口的嵌入式平臺，可通過 libusb 等開源庫進行二次開發；

• 開發支持：官方提供了基于 Windows 應用層的示例程序、串口調試助手、虛擬串口方案以及軟硬件參考設計文檔，方便開發者快速上手。

三、CH340C 的內部架構與工作原理
為了幫助讀者深入理解 CH340C，下面分模塊介紹其內部架構及工作過程。

• USB 協議控制模塊
  CH340C 內部集成了 USB 協議控制器（USB PHY + USB Controller），能夠完成對 USB 總線狀態的監測、枚舉請求回應、數據包收發以及 USB 標準請求解析等功能。當設備插入主機（PC）后，USB 協議控制模塊會先完成枚舉過程：

1. 上電后復位：CH340C 的內部復位電路檢測到 VBUS 電壓上升至合格值后觸發復位，初始化內部寄存器及狀態機；

2. 連接檢測：通過 D+、D? 上的上拉電阻（1.5KΩ）向主機表明自身為全速設備；

3. 枚舉階段：主機會先分配地址（SET_ADDRESS 請求），然后主機讀取設備描述符（GET_DESCRIPTOR 請求）；CH340C 返回包含廠商 ID（VID = 0x1A86）、產品 ID（PID = 0x7523 或者 0x55d4 等不完全相同的 ID）、設備類信息（通信類 CDC）等信息；

4. 節點配置：主機發起 SET_CONFIGURATION 請求，將 CH340C 配置為工作狀態；USB 協議控制模塊將 USB 數據通道映射至后端串口轉換模塊。

• 串口轉換模塊
  在 USB 協議控制模塊之后，CH340C 內部設置了一個串口轉換模塊，將 USB 的數據包轉換為異步串行數據，或者將串行數據打包成 USB 數據包。這一模塊主要包括：

1. 串口寄存器與 FIFO 緩沖區：CH340C 內部擁有雙向 64 字節的 FIFO 緩沖，使得數據在 USB 端與串口端之間不會因速度差異導致數據丟失；

2. 波特率生成器：通過內部時鐘源（12MHz）和可編程分頻系數，支持從 300bps 到 2Mbps 的多種波特率；

3. 數據格式解析：支持 5 到 8 位數據位、1 或 2 位停止位、無校驗、奇校驗、偶校驗等通信格式；

4. 硬件流控邏輯：支持 RTS/CTS 硬件流控信號，當緩沖區將滿時，芯片可自動拉低 CTS 線告訴發送端暫停數據；

5. 狀態信號映射：DTR、DSR、RI、DCD、CTS、RTS、DTR 等傳統串口信號均可通過 CBUS 引腳或虛擬串口狀態位映射至 PC 端。

• 時鐘與電源管理
  CH340C 內部包含一個 12MHz 晶振輸入或內部振蕩器，可通過外部晶振提供更高精度時鐘。芯片內部會將 USB 全速所需的 12MHz 時鐘信號分頻產生 48MHz 的 USB 時鐘，并通過 PLL 進行倍頻鎖相以保證信號穩定性。與此同時，芯片集成了 LDO 穩壓模塊，將 USB_VBUS（5V）或者 USB_VBUS 轉換為內部邏輯所需的 3.3V 電壓。為了降低功耗，CH340C 在主機喚醒或系統空閑時可以進入低功耗模式，僅保留喚醒檢測功能。當主機發出 Resume 信號或外部 UART 接收數據時，芯片會自動喚醒。

四、CH340C 引腳功能詳解
本節對 CH340C 常見的 SSOP-16 或 QFN-16 封裝的各引腳功能、電氣屬性及典型外接方式進行說明。以下以 SSOP-16 封裝為例，QFN-16 管腳定義基本相同，僅封裝尺寸與熱沉焊盤不同。

CH340C SSOP-16 引腳排列圖示：（從頂部視角看，1 號腳在左上角，逆時針排列至 16 號腳）

         _____________
    VBUS|1         16|VCC
     D? |2         15|TXD
     D+ |3         14|RXD
    GND |4         13|RTS
    V3  |5         12|CTS
  CBUS0 |6         11|DTR
  CBUS1 |7         10|DSR
  CBUS2 |8          9|GND
         -----------

• 1 號腳 VBUS
  功能：USB 總線電源輸入腳。連接至 USB 接口的 +5V（VBUS），為內部 LDO 穩壓器提供輸入電壓；
  電氣特性：可承受 +4.35V～5.25V；內置啟動電壓監測電路，當 VBUS 電壓上升到約 4.35V 時芯片復位并開始枚舉流程；

• 2 號腳 D?（USB D?）
  功能：USB 差分數據負極；
  外部要求：需連接至 USB 接口的 D? 線，并在芯片內部或外部加上 22Ω 差分阻抗匹配電阻，保證信號完整性；

• 3 號腳 D+（USB D+）
  功能：USB 差分數據正極；內置 1.5KΩ 上拉電阻，向主機表明設備為全速（FS）設備；
  外部要求：需連接至 USB 接口的 D+ 線，外部加 22Ω 差分匹配電阻；

• 4 號腳 GND
  功能：地線，接系統地；為芯片提供返回電流路徑，必須與系統地（PCB 地平面）良好連接；

• 5 號腳 V3（3.3V 輸出）
  功能：內部 LDO 穩壓模塊輸出 +3.3V，可為部分外圍電路提供電源（建議最大輸出能力不超過 50mA）；
  外部要求：如需要使用此腳為外部 MCU 提供 3.3V，需要在 V3 引腳與地之間并聯 1μF 陶瓷電容做去耦；

• 6 號腳 CBUS0、7 號腳 CBUS1、8 號腳 CBUS2
  功能：可配置的多功能管腳（Configurable BUX），在不同工作模式下可被映射為串口狀態信號（DTR、DSR、RI、DCD）或 GPIO；
  外部要求：如果不使用這些 CBUS 引腳的功能，可將它們懸空；如需使用，應通過軟件或 EEPROM 配置工具設置對應狀態；

• 9 號腳 GND
  功能：地線，與 4 號腳共用；

• 10 號腳 DSR（Data Set Ready）
  功能：串口 DSR 信號輸入或輸出，通過 CBUS 管腳映射；
  外部要求：如需使用 DSR 功能，可連接至外部設備的 DTR 或 CTS 等，用于實現硬件流控；

• 11 號腳 DTR（Data Terminal Ready）
  功能：串口 DTR 信號輸出，通過 CBUS 管腳映射；
  外部要求：可用于通知外部設備 CTS 線狀態，若不使用可懸空；

• 12 號腳 CTS（Clear To Send）
  功能：串口 CTS 硬件流控信號輸入；當 RTS=0 且 CTS=1 時，串口可以發送數據；
  外部要求：如需使用硬件流控功能，需連接至外部設備的 RTS 引腳；

• 13 號腳 RTS（Request To Send）
  功能：串口 RTS 硬件流控信號輸出；當 RTS=0 時表示可以發送數據；
  外部要求：如需使用需連接至外部設備的 CTS；

• 14 號腳 RXD（UART RX）
  功能：串口數據接收腳（TTL 電平）；由 PC 端通過 USB 發送的數據最終輸出到此腳；
  電平特性：在 3.3V 或 5V I/O 模式下，RXD 可接收相應電壓范圍的信號；

• 15 號腳 TXD（UART TX）
  功能：串口數據發送腳（TTL 電平）；接收外部設備的串口數據并通過 USB 發送至 PC；
  電平特性：同 RXD；

• 16 號腳 VCC
  功能：內部邏輯電源輸入腳，可連接至外部 +3.3V～+5.5V 供電；選擇與 VBUS 分開供電時需將 VCC 連接至外部電源并確保電源穩定；
  外部要求：若僅使用 USB 總線供電，可將 VCC 與 VBUS 連通，并在 VCC 與 GND 之間并聯 1μF~4.7μF 陶瓷去耦電容；

五、CH340C 硬件設計要點
在實際 PCB 設計中，合理安排 CH340C 的外圍元件及走線對確保 USB 信號質量、串口通信穩定性以及電磁兼容性能至關重要。以下分為供電電路設計、USB 接口設計、串口接口設計、ESD 保護、電路布局與走線等方面進行詳細說明。

• 供電電路設計

• USB 供電模式：將 VCC 與 VBUS 通過直接連線或電感/濾波電路連接，此時芯片由 USB 總線直接提供 5V 輸入；內部 LDO 將 5V 降壓為 3.3V 供給數字電路；

• 外部供電模式：若系統需求較大電流或需與外部 MCU 共享單一電源時，可將 VCC 接到外部 +3.3V~+5.5V 直流電源，將 VBUS 僅用于 USB 檢測，此時需要在 VBUS 與 VCC 之間加二極管隔離。

1. 供電模式選擇：CH340C 支持兩種供電模式：

2. 去耦電容：在 VBUS 或 VCC 與 GND 之間應并聯一只 1μF~4.7μF 低等效串聯電阻（ESR）陶瓷電容，以及一只 0.1μF 陶瓷電容。V3 輸出腳與 GND 之間也需并聯 1μF 陶瓷電容，以穩定內部 LDO 輸出；

3. 電源濾波：為提高抗干擾能力，可在 VBUS 或 VCC 輸入端加入鐵氧體磁珠或共模電感，對電源進行濾波。

• USB 接口設計

1. 差分匹配電阻：在 D+、D? 線上各串聯一只 22Ω±5% 串聯電阻，以匹配 USB 線路特征阻抗，減少信號反射；

2. VBUS 復位電路：CH340C 內部集成 VBUS 檢測，不需要外部復位電路；但若需更嚴格控制復位時序，可在 VBUS 與 RESET 引腳之間外接一個 10kΩ 下拉電阻，確保上電時芯片復位；

3. ESD 保護：為保證產品的可靠性，需在 USB 接口 D+、D?、VBUS 上加裝 TVS 二極管，承受 ±15kV 空氣放電或 ±8kV 接觸放電；同時，可在差分線上加裝小功率二極管串聯保護或防浪涌電阻；

4. USB 插座選型與布局：USB-B 型或 Micro-USB/Type-C 插座應盡量靠近 PCB 邊緣，保證差分對走線長度最短，并與接地之間留足空間；差分線走線要求成對走線且等長，避免交叉與急轉彎；

• 串口接口設計

1. TTL 電平與電平轉換：CH340C 本身提供 TTL 3.3V 或者 5V 電平的 TXD、RXD 引腳，若與 RS232 等更高電平接口連接時，需要結合 MAX232 或其他電平轉換芯片進行轉換；

2. 硬件流控：如需啟用 RTS/CTS 硬件流控功能，應在 RTS、CTS 引腳分別加上 10kΩ 上拉或下拉電阻，根據實際互聯邏輯設計；

3. 串口濾波：為了防止外部干擾，可在 TXD、RXD 與 MCU/外設接口之間并聯 100Ω～1kΩ 串聯電阻，配合 10pF~100pF 旁路電容進行簡單的 RC 濾波；

4. 狀態信號映射：若需使用 DTR、DSR、RI、DCD 等信號，在 CBUS0~CBUS2 管腳上安裝跳線或焊盤，以便后續通過軟件或 EEPROM 配置將 CBUS 引腳映射到所需功能。

• PCB 布局與走線

1. 差分對走線：USB D+、D? 兩根線應做差分對走線，走線寬度、間距需保證差分阻抗約 90Ω~95Ω；盡量避免與其他數字信號線平行耦合，減少 EMI 干擾；

2. 地平面處理：在 USB 接口和 CH340C 芯片處應有完整的地平面層，避免信號層和地層泄漏，保持 PCB 多層板時地層連續；

3. 信號線最短：CH340C 與 USB 接口之間的距離應盡可能短，一般不超過 20mm；用于串口通信的 TXD、RXD、RTS、CTS 等引腳盡量靠近 MCU 或外設減小走線長度；

4. 去耦電容布局：VCC、V3、VBUS 引腳附近應放置相應的去耦電容，盡量靠近引腳焊盤，以減少寄生電感；

5. 分區布局：將 USB 接口、CH340C、串口接口區分區擺放，保證電源去耦、差分對走線的規則性與連續性；避免信號線經過敏感模擬電路或高頻開關電路區域；

六、CH340C 常見寄存器與 EEPROM 配置
雖然 CH340C 的大部分寄存器配置在芯片內部固化，但仍提供了部分可配置選項用于定制化功能擴展，主要包括 CBUS 引腳映射、Vendor ID/PID 修改、載入啟動參數等，這些配置可通過外部 EEPROM 或者軟件驅動下發完成。

• 內部寄存器訪問流程
  CH340C 通過 USB 控制傳輸（Control Transfer）的方式來訪問內部寄存器。主機發送特定的 USB 請求（Vendor-Specific Request），CH340C 接收到后會將數據寫入或讀取特定的寄存器。常見請求包括：

1. 讀寄存器（GET_REPORT、GET_DESCRIPTOR）；

2. 寫寄存器（SET_REPORT、SET_DESCRIPTOR）；

3. 控制 CBUS 引腳行為：通過 SET_LINE_CODING 請求可設置波特率、數據位、停止位、校驗?zāi)Ｊ剑?/span>

4. 讀取狀態：主機可通過 GET_LINE_STATUS 查詢 CTS、DSR、RI、DCD 等狀態信號；

5. EEPROM 讀寫：當 CH340C 與外部串行 EEPROM 連接時，可通過特定命令將配置寫入或擦除。

• 外部 EEPROM 配置

• VID/PID 自定義：適用于需要使用自有驅動或隱藏原廠 VID 信息的場景；

• CBUS 引腳狀態：可配置 CBUS0、CBUS1、CBUS2 分別映射為 DTR、DSR、RI、DCD 等狀態；

• LED 指示控制：通過 CBUS 引腳與外部 LED 連接，可在數據傳輸、枚舉狀態等時實現指示燈閃爍；

• USB 喚醒功能：設置是否允許 D+ 上的遠程喚醒信號；

1. 支持型號：CH340C 通常支持 AT24C02、AT24C04 等串行 I2C EEPROM，用于存儲自定義的 VID、PID、CBUS 引腳映射表以及其他用戶參數；

2. 連接方式：SCL、SDA 引腳可從 CH340C 的 CBUS 管腳或?qū)Ｓ?I2C 管腳映射而來，外接 pull-up 電阻（4.7kΩ～10kΩ）；

3. 配置流程：
   a. 使用官方提供的工具或自行編寫 I2C 主控程序，通過 USB 給 CH340C 下發寫 EEPROM 命令；
   b. CH340C 將參數寫入 EEPROM，對下次上電列為新的 VID、PID 或 CBUS 配置；
   c. 重啟 CH340C 后，芯片從 EEPROM 中加載配置，按新參數工作；

4. 常見配置項：

七、CH340C 驅動與軟件配置
在 PC 端，CH340C 需要加載相應的驅動后才能被識別為虛擬串口（COM 口）。不同操作系統下的驅動安裝與使用略有差異。

• Windows 系統驅動安裝

• 在 Windows 10 及以上版本下，若驅動版本過老，可能會出現兼容性問題，建議使用官方最新驅動；

• 某些筆記本自帶的 USB-C 擴展塢可能存在供電不足或兼容性問題，導致 CH340C 頻繁斷開；遇到此類問題可嘗試更換 USB 口或加裝外部供電；

1. 驅動包獲?。嚎蓮那吆阄⒐倬W(wǎng)下載最新版驅動，或者在第三方網站獲??；常見驅動版本包括：v3.5.2025、v3.5.2020 等；

2. 安裝方式：
   a. 將 CH340C 設備插入 Windows 電腦的 USB 接口；系統會提示“安裝設備驅動程序”；
   b. 如果電腦聯網，Windows Update 會自動搜索并安裝通用 ch341 驅動；若無法自動安裝，可手動點“瀏覽此計算機以查找驅動程序”，定位到下載的驅動包目錄，進行手動安裝；
   c. 安裝完成后，在設備管理器（Device Manager）的“端口（COM & LPT）”欄目下會出現“USB-SERIAL CH340”或類似名稱，分配一個 COM 端口號（如 COM3）；

3. 驅動配置：可通過在設備管理器中右鍵 CH340 設備-屬性-端口設置，設置波特率、數據位、校驗位、停止位；如果需要硬件流控，還可在“高級”配置中啟用 RTS/CTS 硬件流控；

4. 注意事項：

• Linux 系統驅動使用

1. 內核支持：自 Linux 2.6.24 版本開始，內核已集成 ch341 驅動模塊（ch341.ko）；插入 CH340C 后系統會自動掛載；

2. 驅動加載：若未加載可手動運行 modprobe ch341；

3. 設備節點：驅動加載后會在 /dev 目錄下生成 /dev/ttyUSB0、/dev/ttyUSB1 等設備文件，可通過 ls /dev/ttyUSB* 查看；

4. 權限設置：默認 /dev/ttyUSB* 歸屬 root:tty 或 root:dialout 組，可通過 sudo usermod -a -G dialout <用戶名> 將當前用戶加入 dialout 組，重啟后即可無需 sudo 訪問串口；

5. 串口調試：使用 minicom、screen、picocom 等終端工具進行串口通信調試；如需硬件流控支持，需要在工具啟動時添加相應參數（如 minicom -b 115200 -D /dev/ttyUSB0 -o -c on -h on）；

• macOS 系統驅動安裝

1. 驅動包獲?。嚎蓮那吆阄⒐倬W(wǎng)下載對應 macOS 版本驅動（通常支持 10.9—11.x）；

2. 安裝流程：雙擊 .pkg 安裝包，按照提示安裝完成后需重啟系統使 kext 生效；

3. 驅動加載：安裝后系統會自動加載驅動，插入 CH340C 設備后，可通過 ls /dev/tty.wchusbserial* 確認設備；

4. 注意事項：在 macOS Catalina（10.15）及以上系統中，需在“系統偏好設置—安全性與隱私”中點擊“允許”以信任驅動程序；否則會出現“系統擴展被阻止”提示，導致驅動無法加載。

• 嵌入式平臺二次開發

1. USB Host 控制器：在基于 STM32、NXP、TI Sitara 等 MCU 的嵌入式主機平臺上，通過 USB Host 接口與 CH340C 通信；一般可使用 STM32CubeMX 生成 USBH_CDC 或者 USB_USER 類庫；

2. libusb 支持：在 Linux 嵌入式系統（如樹莓派、BeagleBone）上，可直接使用內核 ch341 驅動，并通過 libusb 或 termios 進行高級控制；也可以繞過內核驅動，通過 libusb 進行設備底層讀寫；

3. 驅動移植：在一些輕量級實時操作系統（FreeRTOS、RT-Thread）下，可參考開源項目移植 CH340C 的 USB Host 驅動，完成串口通信接口的封裝；

八、常見應用場景與案例分析
CH340C 由于其低成本、高可靠性及易于使用的特點，被廣泛應用于以下典型場景中：

• 單片機（MCU）開發板

1. Arduino 克隆板：許多第三方 Arduino 板（如 Arduino Nano、Arduino Pro Mini 克隆版）使用 CH340C 代替原版 FT232R，將 USB 轉串口功能集成在板上，簡化了外部 USB 轉串口模塊的使用；

2. STM32 開發板：部分 STM32 入門級開發板（如 STM32F103C8T6 最小系統板）集成 CH340C，方便用戶通過 USB 直接下載程序，并進行串口調試；

3. ESP8266/ESP32 模塊：某些 ESP8266/ESP32 開發板也會集成 CH340C，實現固件燒錄及串口通信；

• 消費電子產品

1. 路由器、NAS 固件升級：某些低成本路由器在調試固件或救磚時，會在主板上集成 CH340C，通過串口接口與主控 SOC 通信，實現固件下載；

2. 嵌入式串口設備：如智能工控終端、樓宇自控模塊等，需要通過 USB 與 PC 或上位系統通信，也可集成 CH340C 作為 USB 轉串口橋梁；

• 工業控制與自動化

1. PLC 調試接口：部分小型 PLC 或可編程恒溫器，通過 CH340C 將設備串口映射為 USB 端口，便于工程師在 PC 端進行參數配置與在線調試；

2. 數采模塊：數據采集模塊（DAQ）常常需要將 RS232/RS485 信號轉為 USB，與工業 PC 通信，CH340C 可通過配合電平轉換芯片（MAX232、MAX485）完成此功能；

• 醫療設備
  在一些需要實時數據采集與監控的醫療設備（如血糖儀、血壓計、便攜式心電圖機）中，CH340C 可將內部 MCU 產生的串口數據通過 USB 傳輸至 PC 端軟件，方便醫療人員進行數據存儲和分析；

• 3D 打印機與數控設備

1. 3D 打印控制板：諸多國產或開源 3D 打印控制板（如基于 Arduino Mega2560 的 MKS 系列）使用 CH340C 作為 USB 燒錄與通信接口；

2. 數控雕刻機：DIY 數控雕刻機主控板集成 CH340C，將 G-code 數據從電腦傳輸?shù)娇刂瓢?，完?CNC 運動控制；

九、驅動安裝與調試遇到的常見問題及解決方案
盡管 CH340C 在應用中已非常成熟，但仍會遇到一些常見問題。下面總結一些典型問題及解決思路。

• Windows 下設備無法識別或驅動安裝失敗

• 下載并安裝最新的 CH340 驅動程序，注意選擇符合系統位數（32-bit 或 64-bit）及內核版本的驅動；

• 更換 USB 線纜或直接插到主板后置 USB 接口，避免擴展塢供電不足；

• 在“設備管理器”中右鍵驅動項，點“更新驅動程序”，并選擇“從計算機的設備驅動列表中選擇”，手動指定驅動；

• 在 Windows 安全策略中允許加載未簽名驅動（Windows 10 及以上版本需在“恢復”選項中禁用強制驅動簽名）；

• 檢查 BIOS 或主板設置，確保 USB 端口已啟用且未被禁用；

• 驅動版本與系統不匹配；

• USB 口供電不足或線纜質量不佳；

• 系統對驅動不信任，阻止加載；

1. 問題表現：插入 CH340C 設備后，在設備管理器中仍提示“未知設備”或帶黃色感嘆號，COM 口未生成；

2. 可能原因：

3. 解決方案：

• 串口數據收發異常、亂碼嚴重

• 確保 PC 端串口調試工具中的波特率、數據位（常為 8 位）、停止位（1 位）、校驗位（無校驗）與外部 MCU 端保持一致；

• 如果傳輸大量數據，可啟用硬件流控（RTS/CTS），在 CH340C 驅動高級設置中勾選“硬件流控制”；

• 優化 PCB 設計，縮短差分線長度并確認接地良好；

• 在驅動程序中調整串口緩沖區大小，或者使用定時器與 DMA 機制降低中斷負載；

• 波特率設置不一致，導致數據采樣率錯誤；

• 數據位、校驗位、停止位設置不匹配，數據幀格式解析錯誤；

• 串口緩沖區溢出，丟失部分數據；

• USB 線長度過長導致信號衰減或干擾；

1. 問題表現：通過串口工具（如 SScom、PuTTY、XShell 等）發送數據時，接收端出現亂碼或丟包；

2. 可能原因：

3. 解決方案：

• Linux 下 /dev/ttyUSB* 串口權限問題

• 將當前用戶添加到 dialout 組：sudo usermod -aG dialout <用戶名>；然后注銷并重新登錄；

• 手動修改設備節點權限：sudo chmod 666 /dev/ttyUSB0；但該方式為臨時調整，重啟后會恢復；

1. 問題表現：以普通用戶身份運行串口調試工具（如 minicom）時提示“打開 /dev/ttyUSB0 權限不足”；

2. 可能原因：Linux 內核分配的設備節點歸屬 root:tty 或 root:dialout，普通用戶沒有讀寫權限；

3. 解決方案：

• macOS 驅動無法加載或設備卡死

• 在“系統設置—隱私與安全—安全與隱私”中找到“仍然被阻止的軟件”提示，點擊“允許”；

• 如果提示需要關閉 SIP（系統完整性保護），可在 Recovery 模式下通過終端運行 csrutil disable；完成后重啟并重新安裝驅動，安裝后建議重新開啟 SIP：csrutil enable；

• 更換高質量的 USB-C 轉接頭，或者使用官方推薦的 Type-A 轉接線；

• 驅動未被 macOS 認可信任，被系統阻止加載；

• macOS  Sonoma 及以后版本對內核擴展（Kext）限制更嚴格，需通過系統設置授權；

• USB-C 轉接頭質量過差，導致電壓不足；

1. 問題表現：安裝驅動后重啟，依然無法在 /dev 下看到 wchusbserial 設備；或者插入設備后無法訪問，卡在初始化狀態；

2. 可能原因：

3. 解決方案：

十、CH340C 系統級應用示例
為了更直觀地了解 CH340C 的實際應用，下面給出兩個典型的系統應用示例，并對關鍵電路設計與軟件流程做簡單說明。

• 示例一：基于 STM32 與 CH340C 的串口下載與調試系統

• 在 STM32 端：使用 STM32CubeMX 生成基于 USART1 的引導加載程序（Bootloader）或應用程序，通過 System Workbench for STM32 (SW4STM32) 或 Keil 將程序下載至 Flash；在應用層通過 HAL 庫或 LL 庫初始化 USART1，并設置波特率為 115200、8N1、無硬件流控；

• 在 PC 端：安裝 CH340C 驅動后，通過串口調試工具（如串口調試助手、PuTTY）連接到對應 COM 端口，波特率與 MCU 保持一致；可發送調試命令或查看 MCU 通過 printf() 輸出的調試信息；

• 流程示例：
  a. CH340C 插入 PC，系統識別虛擬 COM3；
  b. 在 STM32 上電后，通過 Bootloader 判斷是否接收到跳轉應用命令；若收到則跳轉至主程序；
  c. 主程序初始化 USART1，并在用戶按鍵觸發時輸出“Hello, CH340C!”；
  d. 在 PC 端觀察串口調試工具可正常接收到字符串；

• 選擇 CH340C SSOP-16 封裝，與 STM32 主控芯片共用 +5V 電源；

• 將 CH340C 的 TXD 接至 STM32 的 PA10（USART1_RX），RXD 接至 PA9（USART1_TX）；為了保證電平兼容，STM32 I/O 設置為推挽輸出（或復用模式）；

• 如果需要硬件流控，可將 CH340C 的 RTS、CTS 分別連接到 STM32 的 PA12、PA11（可選 MODEM 管腳）；在 PCB 上為這兩條線預留濾波電阻和去耦電容；

• USB 端口：使用 Micro-USB B 型母座，將 D+、D? 通過 22Ω 匹配電阻連接到 CH340C 的 2、3 號腳；VBUS 通過 10kΩ 下拉或直接連接至 VCC；在 D+、D? 引腳旁并聯 0.1μF~0.47μF 電容做 EMI 濾波；

• VCC 與 GND 去耦：在 CH340C VCC 與 GND 之間放置 1μF 和 0.1μF 陶瓷電容；V3（3.3V 輸出）與 GND 之間并聯 1μF 電容，用于為 STM32 的某些外設供電（如 LED 指示燈）；

• ESD 保護：在 D+、D? 線上并聯 TVS 二極管，承受 ±15kV 空放；

1. 硬件電路設計：

2. 軟件流程：

• 示例二：基于樹莓派 Linux 系統的串口轉接模塊

• 樹莓派系統啟動后，插入該轉接板，通過命令 lsusb 可看到 ID 為 1a86:7523 的設備，隨后系統會自動加載 ch341 模塊，成功創建 /dev/ttyUSB0；

• 在用戶空間使用 python3 的 pyserial 庫進行串口通信：

  python復制編輯import serial
  ser = serial.Serial('/dev/ttyUSB0', 9600, timeout=1)
  ser.write(b'GET_STATUS
  ')
  response = ser.readline()print(response.decode('ascii'))
  ser.close()


• 配置串口權限：如果出現權限拒絕，可執行 sudo usermod -aG dialout pi 將 pi 用戶加入 dialout 組，或者直接使用 sudo 運行 python 腳本；

• 在高級應用中，還可借助 socat、screen、minicom 等工具對 /dev/ttyUSB0 端口進行橋接、調試或數據抓包；

• 以自制 USB 串口轉接板為例，將 CH340C 通過五線制母座連接到樹莓派的 USB Host 端口；

• 將 CH340C 的 TXD 接 RS232 轉換芯片（MAX3232）的 R1IN；RXD 接 R1OUT；MAX3232 的 R1OUT 與 R1IN 之間完成 TTL/RS232 電平轉換；

• 將 MAX3232 的 T1IN、T1OUT 與外部 RS232 設備（如 CNC 控制器）相連；完成 USB→TTL→RS232 的三級轉換；

• 在 CH340C 的 CTS、RTS 引腳并聯 10kΩ 上拉電阻，讓硬件流控默認關閉，如需啟用可改動 PCB 焊盤；

• 差分對與去耦同示例一，USB 端口使用 Type-A 母座并接 TVS；

1. 硬件電路設計：

2. Linux 系統使用：

十一、CH340C 與同類芯片對比
為了幫助開發者更好地選擇 USB 轉串口芯片，以下從成本、功能、性能、兼容性等角度將 CH340C 與同類芯片（如 FT232RL、CP2102、PL2303）進行簡單對比。

• 成本比較

• CH340C：單顆芯片 BOM 成本約人民幣 1.5 元左右（按批量采購）；

• FT232RL：單顆 BOM 成本約人民幣 15 元左右（官方原裝，國產渠道略低）；

• CP2102：單顆 BOM 成本約人民幣 8 元左右；

• PL2303：單顆 BOM 成本約人民幣 3 元左右；

• 功能特性對比

1. USB 協議模式：CH340C、FT232RL、CP2102、PL2303 均支持 USB 2.0 全速；

2. 串口波特率：CH340C 支持高達 2Mbps；FT232RL 支持 3Mbps；CP2102 支持 1Mbps；PL2303 支持 3Mbps；

3. 接口輸出：CH340C 僅支持 TTL UART、IrDA 模式，不支持 I2C、SPI 等；FT232RL 支持 D2XX DLL，可提供 8 路 GPIO；CP2102 可配置 UART、GPIO；PL2303 功能較為單一，只支持 UART；

4. ESD 保護：FT232RL 與 CP2102 內部集成 ESD 抑制；CH340C 需外部加 TVS；PL2303 同樣需要外部保護；

• 驅動兼容性對比

1. CH340C：Windows、Linux、macOS 等主流系統均有驅動支持，開源社區文檔較多；

2. FT232RL：官方驅動成熟、穩定，兼容性最好，但收費授權較貴；

3. CP2102：官方驅動兼容性良好，性能穩定，但相對價格較高；

4. PL2303：Prolific 官方驅動在 Windows 系統上偶有簽名問題，部分新版 Windows 系統限制加載，同時 Linux 支持較好；

• 性能與穩定性對比

1. 數據穩定性：FT232RL、CP2102 一直以來以高穩定性著稱，在大批量工業應用中表現優異；CH340C 在近幾年經過多次改進后性能已達到同類水平，但在極端高溫或長時連續大數據傳輸時略遜色；

2. 驅動更新：FT232RL 與 CP2102 在國際市場有官方長線支持；CH340C 雖由國內廠商維護，但社區支持度高，持續更新；PL2303 驅動更新相對緩慢；

3. 能耗對比：CH340C 典型功耗約 10mA；FT232RL 典型功耗約 15mA；CP2102 典型功耗約 20mA；PL2303 典型功耗約 12mA；

十二、設計與應用中的常見注意事項
在實際項目中，我們需要關注電氣、機械、軟件調試等多個方面的細節，以下為開發者在使用 CH340C 時應該重點注意的幾點。

• USB 接口信號完整性

1. 差分阻抗匹配要求：D+ 與 D? 線寬與線距需嚴格控制，以保證差分阻抗約為 90Ω~95Ω；

2. 避免長距離走線：USB 線長度超過 15cm 時信號易衰減，建議 PCB 上盡量縮短走線長度并避免過多彎折；

3. 永遠不要讓差分線與大電流或高頻開關電路并行走線，以免產生串擾；

• 串口通信穩定性

1. 帶寬匹配與緩沖區管理：對于高波特率（500kbps~2Mbps）通信應用，需啟用硬件流控或定時讀取 FIFO，防止接收緩存溢出；

2. 低速模式與休眠模式使用：當串口長時間無數據傳輸時，可通過軟件將 CH340C 設置為省電狀態；然后通過 DSR/RI 等信號喚醒；

3. 串口電平轉換：若與 RS232/RS485 接口通信，需選擇合適的電平轉換方案，并確保地線共地；

• ESD 防護與電磁兼容

1. 必須在 USB 差分線上加裝 TVS 二極管，承受 ±15kV 級別的空氣放電；

2. 串口端與外部器件相連時，需要在 TXD、RXD 線上加裝 TVS 或 TVS + 串阻濾波，提升抗干擾能力；

3. 整體 PCB 設計時建議增設 EMI 濾波網絡，如 USB 供電端用 EMI 濾波電感+陶瓷電容，減少惡劣電磁環境下對 CH340C 的影響；

• 驅動兼容與系統升級

1. Windows 系統更新后，可能會更新 USB 驅動簽名策略，導致原有 CH340C 驅動失效；建議及時關注沁恒微官網發布的新版驅動；

2. 在 Linux 內核升級后，舊版 ch341 內核驅動可能不再兼容，需要通過 dkms 等方式重新編譯或升級內核模塊；

3. macOS 大版本更新（如從 Catalina 升級到 Big Sur、Monterey），有可能屏蔽已安裝的第三方內核擴展，需重新授權或使用驅動替代方案；

十三、CH340C 驅動二次開發與定制
對于有特殊需求的項目，開發者可通過二次開發或修改驅動來實現個性化功能擴展。

• Windows 驅動定制

1. 基于 Windows DDK/WDK 開發：使用微軟官方 DDK 工具包，對 CH340C 驅動源碼進行裁剪、定制或添加自定義 IOCTL 通信；

2. 安全簽名：若需要在 Windows 10/11 x64 系統中正常加載，必須對內核驅動進行 WHQL 簽名，否則會被系統阻止；可通過微軟官方提供的簽名服務進行簽名；

3. 自定義 VID/PID：修改驅動安裝 INF 文件中的 VID=0x1A86、PID=0x7523 為自定義值，以匹配定制硬件；

• Linux 驅動擴展

1. ch341 內核模塊修改：在內核源碼 drivers/usb/serial/ch341.c 中添加自定義接口，例如擴展 CBUS 管腳 GPIO 控制；

2. 使用 udev 規則：在 /etc/udev/rules.d/ 中編寫規則文件，自動調整設備節點權限或根據設備序列號分配固定 /dev/ttyUSB 名稱；

3. libusb 方式：直接使用 libusb 在用戶空間進行設備控制，繞過 ch341 驅動，便于實現數據攔截、虛擬串口多路復用等高級功能；

• 嵌入式二次開發與移植

1. 移植到小內存實時系統：在 RT-Thread、AliOS 等 RTOS 上移植 ch341 驅動，完成 USB Host 與 CH340C 的底層通信；

2. 定制 CBUS 引腳功能：編寫針對 CH340C 的 I2C 或 SPI 驅動，通過外部 EEPROM 對 CBUS 配置進行動態修改；

3. 增加電源管理：修改固件，使 CH340C 的休眠、喚醒信號通過 GPIO 或定時器觸發，達到更低功耗設計；

十四、常見問題匯總與排查思路
在使用 CH340C 的整個生命周期中，開發與維護過程中會遇到各種軟硬件問題，下面羅列常見問題并給出排查思路。

• 硬件層面問題

• 排查：測量 USB_VBUS 與 V3 輸出電壓；確認去耦電容是否正確放置；是否存在地環路或地彈起現象；

• 解決：改進 PCB 供電層次，保證地線連續；在 VBUS 輸入端添加濾波電路；

• 排查：檢查是否啟用了硬件流控；串口波特率、數據位、校驗位設置是否正確；RXD、TXD 是否受到其他電路干擾；

• 解決：啟用硬件流控 RTS/CTS；加入適當?shù)?RC 濾波；減少走線長度；在關鍵線加入屏蔽層或包地；

• 排查：檢查 VBUS 與 VCC 是否正常供電；USB D+ 上的 1.5KΩ 上拉電阻是否完好；USB 差分走線是否做了阻抗匹配；是否漏接去耦電容或 TVS；

• 解決：確保 PCB 或面包板上差分匹配電阻 22Ω、上拉電阻 1.5KΩ 正確焊接；更換 USB 線或換 USB 接口調試；

1. USB 無法枚舉

2. 串口通信間歇性丟包

3. 供電不穩定或功耗過高

• 軟件層面問題

• 排查：檢查是否有其他進程（如 ModemManager、brltty）占用了 /dev/ttyUSB0；

• 解決：通過 ps aux | grep ttyUSB0 查找占用進程，kill 對應進程或停用 ModemManager 服務；

• 排查：是否有多個 CH340C 設備同時插入；USB 端口兼容性問題；系統對設備熱插拔管理異常；

• 解決：通過設備管理器或 dmesg 查看設備日志，確認設備 VID/PID；卸載沖突驅動并重新插入；

1. 驅動安裝后 COM 口號異常、大量波動

2. Linux 下串口打開報錯“Device or resource busy”

十五、CH340C 設計實例詳解
為了使讀者更為直觀地將理論知識應用到實際項目中，以下給出一個完整的 CH340C 設計示例，并詳細剖析每個部分的設計依據與注意事項。

• 設計需求
  在某工業級數據采集終端中，需要將多路 RS232 串口數據（共三路，速率可達 230400bps）匯總到主控板并通過 USB 與上位 PC 通信。要求：

1. 低成本、體積??；

2. 同時支持三路獨立串口，并可選擇是否啟用硬件流控；

3. 具備抗電磁干擾能力，適應工業現場復雜環境；

4. USB 供電模式與外部 +5V 供電模式可選；

• 硬件方案概述

1. 主控板：采用 STM32F103VET6，集成 USB OTG 全速 Host 和 Device；

2. CH340C 芯片：選用一顆 SSOP-16 封裝 CH340C；

3. 串口轉換芯片：三路采用三顆 MAX3232，實現 TTL(RXD/TXD) 與 RS232(±12V) 電平互換；MAX3232 供電電壓由 V3（3.3V）提供；

4. 電源管理：設計雙路供電切換電路，當外部 +5V 供電不可用時，自動從 USB_VBUS 取電；

5. PCB 尺寸：最終設計尺寸在 50mm×50mm 以內，適合集成到工業機柜端子排；

• 關鍵電路設計

• 采用四層板設計：頂層為信號層，底層為地平面，中間兩層分別為電源 +5V 和 +3.3V；

• 地平面層貫穿整個 PCB，確保地線低等效串聯電感；

• USB 走線區與 MCU 區、MAX3232 區清晰分區，避免高速信號線穿越敏感模擬電路；

• USB 端：D+、D? 引腳并聯專用 USB TVS 二極管（如 PESD5V0S1UL）；

• RS232 端：三路 RS232 信號線上并聯 TVS 二極管或 SMBJ7.0A 進行過壓保護；

• 地線：USB 外殼與系統地通過 100Ω 連接，兼顧信號完整性與安全接地；

• D+、D? 采用 0.2mm 寬、0.2mm 間距的差分走線，成對最短距離直連 CH340C；

• 差分線上每端串聯一只 22Ω±5% 電阻，距離管腳 5mm 內完成布局；

• D+ 引腳附近設置 1.5KΩ 上拉電阻連至 3.3V，以滿足全速設備標準；

• CH340C 的 TXD/RXD 與 MAX3232 的 RIN/TIN 相連接，MAX3232 的 TOUT/ROUT 則分別連接至三路 RS232 終端輸出與輸入；

• 在 TXD、RXD 與 MAX3232 之間并聯 100Ω 串聯 33pF RC 網絡做濾波；

• 為兼顧硬件流控，將 CH340C 的 RTS1、CTS1、RTS2、CTS2、RTS3、CTS3 共六個引腳全部拉高并懸空（軟件禁用硬件流控），如需啟用可焊接適當?shù)?10kΩ 上拉/下拉電阻；

1. USB 供電切換電路：使用一只肖特基二極管 D1 將外部 +5V 反向阻斷，USB_VBUS 通過另一只肖特基二極管 D2 進入 VCC 供電；當外部 +5V 存在時，D1 正向?qū)?，USB_VBUS 通過 D2 反向截止；當外部 +5V 不存在時，則由 USB_VBUS 通過 D2 供電；

2. CH340C 電源去耦：在 VCC、VBUS 與 GND 之間各并聯 1μF 和 0.1μF 陶瓷電容，確保穩壓器供電穩定；在 V3 與 GND 之間并聯 2.2μF（低 ESR）與 0.1μF，保證 MAX3232 與 MCU 供電穩定；

3. 串口接口：

4. USB 差分線走線：

5. ESD 防護設計：

6. PCB 分層與地平面：

• 軟件系統設計

• 在 Windows 平臺，安裝 CH340C 驅動，系統自動分配三個 COM 端口（如 COM4、COM5、COM6）；

• 采用 C# 或 Python 編寫上位機應用：
  · C# 示例：使用 System.IO.Ports.SerialPort 類打開 COM 口，設置波特率、數據位、校驗位，使用 DataReceived 事件回調處理數據；
  · Python 示例：使用 pyserial 庫，通過 serial.Serial('COM4', 230400) 打開端口，并調用 read() 和 write() 方法進行雙向通信；

• 應用功能：支持三路 RS232 數據同時顯示，并提供數據記錄、錯誤報警（如串口斷開或數據校驗失敗）功能；

• 使用 STM32CubeMX 配置：
  · 啟用 USB OTG FS 模式為 Host；
  · 啟用 USART1~USART3，波特率設置為 230400、8N1；
  · 使用 FreeRTOS 創建三個串口數據接收任務，分別將接收到的 RS232 數據封裝成 USB_HID 數據包或 Vendor 專用數據包，通過 USB Host 訪問 CH340C；

• USB Host 驅動：基于 STM32Cube 庫中的 HID Class 驅動為例，將 CH340C 識別為 CDC-ACM 設備后，枚舉出三個虛擬 COM 端口；

• 數據匯聚與轉發：當外部 RS232 設備發送數據時，STM32 接收后通過 USB_Host_Send 函數將數據傳輸?shù)?PC 端；當 PC 端通過虛擬 COM 口發送指令時，STM32 將命令轉發至對應 RS232 設備；

1. STM32 端固件：

2. PC 端應用軟件：

十六、CH340C 常見技術文檔與資源
為了快速獲取 CH340C 的最新資料及調試工具，開發者應掌握以下渠道和常見文檔內容：

• 官方技術手冊（Datasheet）

• 內容包含：引腳定義、引腳電氣特性表、典型應用電路、時序圖、外部 EEPROM 配置方法、IO 復用設置等；

• 建議定期訪問沁恒微官網 www.wch.cn 下載最新版 Datasheet；

• 驅動程序下載地址

• Windows 驅動：https://www.wch.cn/downloads/CH341SER_EXE.html 或者 https://www.wch.cn/downloads/CH341SER ZIP；

• macOS 驅動：https://www.wch.cn/downloads/CH341SER_MAC PKG；

• Linux 驅動：內核自帶，無需額外下載，但可參考用戶社區 ch341 代碼倉庫獲取最新補??；

• 應用筆記與參考設計

• 沁恒微官網或社區博客中常見 CH340C 應用筆記，如《CH340C RS232 轉換設計指引》、《CH340C 串口驅動使用詳解》；

• GitHub 上的開源項目：基于 CH340C 的 Arduino 克隆板電路、樹莓派 USB 設備驅動示例、STM32 USB Host CDC demo；

• 社區論壇與技術支持

• 沁恒微技術論壇：提供 CH340C 驅動更新公告、常見問題解答、開發者互動板塊；

• 知乎、掘金、CSDN 博客：大量開發者分享的 CH340C 調試經驗及示例項目；

• Stack Overflow、SegmentFault：針對 CH340C 在 Linux、macOS 下使用中遇到的具體問題，可搜索英文或中文帖子獲取解決方案；

十七、CH340C 未來發展趨勢與替代方案
隨著 USB 3.0、USB Type-C 以及更加多樣化接口需求的出現，USB 轉串口芯片的應用場景也在不斷變化。CH340C 作為成熟的 USB 2.0 全速轉串口方案，在以下幾個方面可能迎來新的機遇或替代方案。

• USB Type-C 與 PD 兼容性

1. 未來 USB 供電趨勢從 USB 2.0 的 5V 向 USB PD 的多種電壓（5V、9V、12V、15V、20V）擴展；CH340C 本身僅兼容 USB 2.0 VBUS=5V 供電，無法直接兼容 PD 協議；

2. 將來如果需要在 Type-C 環境下使用 CH340C，可外部加裝 USB PD 控制芯片進行 5V 輸出后再供電給 CH340C；

• 集成度更高的 USB 轉串口方案

1. 市場上出現了集成多個串口通道（如四路、八路）的 USB 轉串口芯片和模塊，適用于大規模工業現場數據采集場景；

2. 有些方案還將 USB 2.0 與 CAN、RS485、I2C、SPI 等總線集成在同一芯片，滿足更豐富的接口需求；

• 支持 USB 3.0 全速或高速的轉換芯片

1. USB 3.0 可達到 5Gbps 傳輸速度，對于高速數據采集、實時高清視頻傳輸?shù)葢?yīng)用場景更具優勢；CH340C 僅支持 USB 2.0 全速，速率上存在線程瓶頸；

2. 若應用需要更高帶寬，可考慮使用 FT2232HL（支持雙通道并支持高速 USB）、Cypress FX3 等更高速的 USB 轉 UART 或 USB 轉并行接口方案；

• 嵌入式 USB Host 與片上系統（SoC）融合趨勢
  現代嵌入式 SoC（如 Allwinner、Rockchip、NVIDIA Jetson Nano 等）自帶多路 USB Host/OTG 接口，往往可直接用軟件驅動實現對 USB 轉串口設備的管理，減少對外部轉換芯片的依賴；在此背景下，小批量低速數據場景依然會大量使用 CH340C，但大批量或高帶寬需求將更多依賴 SoC 內置功能；

十八、總結與展望
CH340C 作為一種成熟的 USB 轉串口轉換芯片，憑借其低成本、易用性、廣泛的操作系統支持以及穩定的性能，已在消費電子、嵌入式開發、工業自動化、醫療設備等領域得到廣泛應用。通過本文的詳細介紹，我們對 CH340C 的核心特性、內部架構、引腳功能、電氣特性、硬件設計要點、驅動安裝與調試、應用案例、替代方案等方面進行了全面剖析。

在實際設計中，工程師需要綜合考慮電氣性能與信號完整性、電源管理與去耦、系統兼容性與驅動支持、成本與體積限制等多方面因素，以確保 CH340C 能夠在目標應用場景中可靠、高效地運行。與此同時，隨著 USB 技術的不斷演進與各種新型接口需求涌現，CH340C 也面臨著升級與替代的壓力。雖然對于大多數低速串口需求，CH340C 仍然具備顯著的競爭優勢，但在高速、大帶寬、多接口融合的場景下，功能更強大的 USB 轉換方案也將成為市場的新寵。

未來，如果要繼續在更高性能、更低功耗、更小尺寸以及更強兼容性方面進行創新，CH340C 也有可能推出衍生型號或升級版本，如支持 USB3.0、支持 PD 協議下多電壓供電、集成更多串口通道、增強硬件加密與安全性等。對于開發者而言，深入理解 CH340C 的基礎知識與實際應用經驗，將有助于在各種電子產品與嵌入式系統中做出更加合理的器件選擇并快速完成項目開發。希望本文能夠為廣大工程師提供詳盡的參考資料，幫助您快速上手 CH340C，實現高質量的設計與研發。
