一、概述

TLP350是一款由東芝（Toshiba）公司開發的高速光耦合器（Optocoupler）驅動器，專門用于在電磁隔離的情況下實現對功率MOSFET或IGBT等大功率半導體器件的快速柵極驅動。隨著電力電子技術的飛速發展，對功率器件驅動性能、隔離性能以及系統可靠性的要求不斷提高，傳統的驅動方案在抗干擾能力、響應速度和功率消耗等方面已難以滿足現代高性能變換器和逆變器的需求。作為典型的高速光隔離解決方案，TLP350憑借其優異的開關速度、穩健的隔離等級以及簡便的應用電路設計，廣泛應用于逆變器、開關電源、電機驅動、混合動力系統以及各類工業電子場合，為系統提供了可靠的高壓隔離驅動手段。

TLP350的核心優勢在于其輸出端能夠提供高達±2A左右的峰值驅動電流，且器件自身具備短延遲時間、低傳輸抖動和高共模抑制比，能夠有效實現對大功率開關器件的快速、精準控制。此外，其輸入端采用發光二極管（LED）驅動，通過光電隔離結構與輸出端的功率驅動單元相連，為系統提供了高達5kV左右的絕緣耐壓，滿足工業環境中對安全隔離的苛刻要求。本文將從多角度、全方位地對TLP350的基礎知識進行深入介紹，內容包括器件原理、引腳定義、主要性能指標、驅動電路設計、應用實例、設計注意事項以及測試調試方法等，旨在為工程師和相關技術人員提供詳盡的參考資料。

二、TLP350簡介

TLP350屬于光耦驅動器（Optocoupler Gate Driver）范疇，與普通光電隔離器相比，其在輸出級集成了功率驅動單元，可以直接對功率MOSFET或IGBT進行驅動，無需外部驅動級。光耦合的結構主要包括輸入的發光二極管、光耦隔離介質以及輸出側的光敏接收器和功率驅動電路。其典型應用是將低壓微控制器或邏輯電路的輸出信號，通過光信號傳輸隔離到高壓側，再由輸出級驅動相應的柵極，實現對功率開關器件的控制。

功能定位
TLP350主要用于實現低壓側與高壓側之間的電氣隔離，通過光信號傳遞能在高電壓回路中對功率半導體進行安全、高效的驅動控制。相比傳統的變壓器隔離驅動方案，TLP350具有體積小、應用靈活、成本低和響應速度快的優點，因此在大功率逆變器、電機驅動、開關電源等領域得到廣泛應用。

主要特點

1. 高速傳輸：典型毛刺抖動（Propagation Delay）僅為35ns左右，上升/下降時間（Rise/Fall Time）在25ns以內，滿足高開關頻率的需求。

2. 強勁驅動能力：輸出端能夠提供典型±0.6A的峰值驅動電流，足以驅動大多數中小功率MOSFET；峰值電流可達±2A，能夠滿足短時間內快速充放柵極電荷的需求。

3. 寬隔離電壓：具有3750Vrms（可達5kV）的輸入-輸出間隔離耐壓，保證在高壓環境中的安全性。

4. 低功耗：輸入端LED正向電流典型值為10mA左右，具有較低的輸入驅動電流需求，同時輸出端待機電流也控制在較低水平，適合對功耗敏感的系統。

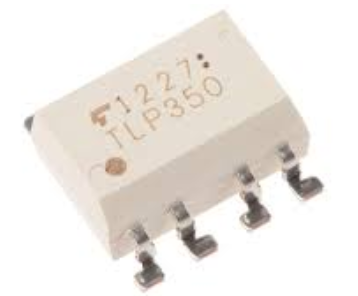

5. 結構緊湊：封裝采用8引腳DIP或SO-8表面貼裝封裝，集成度高，占板面積小。

6. 寬工作溫度范圍：典型工作溫度范圍為-40℃~+110℃，能夠滿足工業級應用場合對溫度的嚴格要求。

三、內部結構與工作原理

TLP350的內部結構主要分為輸入側LED、光耦隔離介質、輸出側光敏接收器及功率驅動級。其工作過程可以簡要分為以下幾個步驟：

1. 輸入側LED發光
   當輸入端（Vi）施加正向電壓時，內部的發光二極管（LED）通電發光，產生相應波長的光子。這部分LED段的電流由引腳3（Anode）和引腳2（Cathode）來實現。通常通過串聯限流電阻控制LED電流，典型輸入電流為10mA左右。

2. 光耦隔離傳輸
   光子穿過輸入與輸出之間的光阻隔介質，照射到輸出側的光敏接收器。這里的隔離介質使得輸入側與輸出側之間不存在電氣連接，從而提供高壓耐壓隔離。

3. 輸出側光敏接收
   輸出側采用光電晶體管或光電二極管結構，將接收到的光信號轉換為電信號。TLP350集成了一個高增益的接收級，將微弱的光信號轉換為足夠的電流電平以驅動后續的功率開關器件。光接收單元與功率驅動級之間經過專門的放大和整形電路，以保證輸出端信號具有高速、低抖動的特性。

4. 功率驅動級放大
   當光敏接收器輸出電流足夠時，通過內置的推挽功率驅動級（Push-Pull Stage）對輸出端（Vo）進行驅動，提供較大的輸出電流和合適的輸出電平。輸出端可以提供典型±0.6A的電流驅動能力，在短時間內更可達到±2A的峰值電流，用于快速對MOSFET或IGBT柵極充放電，使開關器件快速導通或關斷。

5. 電氣隔離實現
   整個過程實現了從輸入端控制信號到輸出端功率驅動信號的安全隔離，輸入側與輸出側之間通過光信號而非電信號進行信息傳遞，確保高低電位之間的隔離，避免高壓側對低壓側的干擾或危害。

總體來看，TLP350的工作原理核心在于將輸入端的電信號轉換為光信號進行隔離傳輸，再將光信號轉換為電信號并放大用于驅動功率器件，達到了隔離與驅動一體化的效果。

四、引腳功能及封裝

TLP350常見封裝形式為8引腳DIP（Dual Inline Package）和SO-8表面貼裝封裝。以下針對SO-8封裝進行詳細說明，并介紹各引腳的具體功能及典型接線示例。

引腳定義

• 引腳1（NC）：無連接腳，通常在電路設計中作為占位腳，無實際功能。

• 引腳2（LED Cathode）：輸入側LED陰極，需與限流電阻串聯后接地或低電平。

• 引腳3（LED Anode）：輸入側LED陽極，用于接收控制信號的正向電壓。

• 引腳4（Output GND）：輸出側地（VSS），與功率器件柵極驅動負極共地。

• 引腳5（Output）：輸出端，用于提供驅動電流給功率器件的柵極。典型輸出電壓為0~18V。

• 引腳6（VCC）：輸出側電源正極，通常接電源正極，如+15V電壓，用于為功率驅動級提供工作電壓。

• 引腳7（NC）：無連接腳，可作為散熱支撐腳或占位使用。

• 引腳8（NC）：無連接腳，同樣可忽略，不接任何電路。

封裝與布局注意事項
在PCB設計時，應將引腳4（Output GND）與功率器件的電源地（如IGBT或MOSFET的源極）短距離連接，并確保在地線回路中布局合理，減少地線電阻和干擾。在引腳6（VCC）與地之間應布置適當?shù)呐月冯娙荩ㄈ?.1μF陶瓷電容和10μF電解電容組合），以保證在快速切換時輸出級電源電壓穩定，減少電源抖動帶來的驅動失真。輸入側LED引腳（2和3）要與低壓邏輯電路靠近布局，以降低輸入干擾，保證信號完整性。整個封裝整體周圍應留出足夠的陰影區域，避免與高噪聲線路平行走線，減小電磁耦合。

五、電氣特性與參數

在進行驅動電路設計和系統選型時，需要仔細了解TLP350的電氣特性與關鍵參數，以保證驅動性能滿足實際應用需求。以下分為輸入特性、輸出特性以及隔離特性等方面進行詳細介紹，并結合典型應用給出參數范圍。

輸入側特性

1. LED正向電壓（VF）：當LED正向電流IF = 10mA時，典型VF為1.15V，最大可達1.5V。為了保證LED穩定導通，需要在輸入端串聯合適阻值的限流電阻。

2. LED正向電流（IF）：典型工作電流為10mA。驅動器開啟時，需要確保輸入電流滿足IF(on)典型值（約10mA），而關斷時IF(off)小于10μA，以保證輸出側完全處于關斷狀態。

3. 輸入電流傳輸比（CTR）：CTR表示輸出側輸出電流與輸入側LED正向電流之比，典型值為0.5%~2.0%（以Io = 100mA, IF = 16mA為測試條件時）。CTR會隨著LED老化、工作溫度和輸入電流變化而變化，需要在產品設計中考慮一定余量。

4. 輸入動態電阻：LED動態電阻決定了在快速驅動時LED端電壓的變化情況，通常較小，但在高速切換時應考慮電源阻抗對LED端電流波形的影響。

輸出側特性

1. 輸出電壓（VO）：在輸出側供電電壓VCC = 15V時，當器件在導通狀態下，輸出端可提供近似于VCC的電壓以驅動柵極；在關斷狀態下，輸出端幾乎為0V。

2. 輸出電流（IO）：典型條件下，I_OUT(on)約為0.6A，且通過內部大電流放大級可實現短時間內（t < 1μs）的脈沖峰值電流±2A，從而實現對門極電荷的快速充放電。長時間輸出電流要控制在0.6A左右，以避免芯片過熱或損壞。

3. 輸出上升/下降時間（tr/tf）：當輸入側LED施加矩形脈沖時，輸出端上升時間（10%~90%）典型值為25ns，下下降時間（90%~10%）也約為25ns，滿足高頻開關要求。

4. 延遲時間：輸入信號到輸出信號之間的傳播延遲分為低到高延遲tpd(on)和高到低延遲tpd(off)，典型值分別為35ns和50ns。抖動（Jitter）在5ns以內，可保證不同通道之間的同步精度。

5. 輸出飆升時間（Propagation Jitter）：受溫度、電源電壓等因素影響，抖動典型值小于5ns，但在工業環境中需留有設計裕量。

6. 輸出飽和電壓（VOL/VOH）：當輸出電流IO = 0.6A時，上飽和電壓（VOH）約為15V，下飽和電壓（VOL）約為0.5V，確保功率器件收到的柵極電壓充分驅動。

隔離特性

1. 絕緣耐壓（Isolation Voltage）：TLP350可承受輸入與輸出之間3750Vrms的絕緣耐壓測試，若在持續工作狀態需滿足安全規范要求，可提供5kV電暈放電或雷擊浪涌保護。

2. 外殼耐壓：器件封裝設計確保內部光學介質可以長時間承受高電壓沖擊，且在高溫、高濕環境下保持良好絕緣性能。

3. 共模抑制比（CMR）：在共模電壓變化速率為3000V/μs時，輸出信號不受影響，典型CMR值大于10kV/μs，提高了系統對電網噪聲和開關電壓瞬態干擾的耐受能力。

溫度特性與可靠性

1. 工作溫度范圍：TLP350可在-40℃~+110℃范圍內正常工作，但在極限溫度下，輸出驅動能力會有所下降，需在PCB布局和散熱設計上做好預防措施。

2. 儲存溫度范圍：器件在-55℃~+125℃范圍內可以儲存，但長時間腐蝕環境會影響LED和光電轉換效率，應避免極端環境保存。

3. 壽命與老化：隨著工作時長增加，輸入LED會產生一定的老化現象，導致CTR略微下降，應在設計中留有余量，動態調整驅動電流以保證后續輸出性能。

六、驅動電路設計

在使用TLP350進行實際電路設計時，我們通常需要考慮輸入側限流、輸出側供電、門極電阻設計、布局與布線以及散熱等多個方面的問題，以保證在高速、高壓環境中系統的穩定與可靠。接下來從具體電路連接、元件選擇、PCB布局到實際應用實例進行詳細說明。

1. 輸入側電路設計
在輸入端，需要為LED提供穩定的驅動電流。假設系統邏輯側輸出電平為3.3V，需要驅動LED典型正向電流IF = 10mA，LED正向電壓VF ≈ 1.15V。此時，限流電阻Rlim的計算公式為：

ini復制編輯Rlim = (Vlogic - VF - VLED_driver_sat) / IF

其中VLED_driver_sat為邏輯管（如MCU GPIO）導通電壓飽和值，假設為0.2V，則：

ini復制編輯Rlim = (3.3V - 1.15V - 0.2V) / 10mA ≈ 195Ω

可選用200Ω±1%金屬膜電阻。驅動電路示例如下：

• MCU GPIO（3.3V/5V）→限流電阻Rlim（200Ω）→TLP350引腳3（Anode）；

• TLP350引腳2（Cathode）→MCU地。

若邏輯側電平為5V，可相應調整限流電阻，保持IF在10mA附近。

2. 輸出側電源與門極電阻
輸出側需要外接一個穩定的直流電源，一般取VCC = 15V或18V以提供足夠的柵極驅動電壓。常用的輸出側電源配置如下：

• 從系統高壓直流母線（如400V）、經降壓或DC-DC轉換后得到15V/18V，或者直接取電源適配器輸出。

• 在TLP350的VCC（引腳6）與OUTPUT GND（引腳4）之間并聯一個0.1μF陶瓷電容和10μF電解電容，靠近芯片布局，以抑制高速開關時的電源紋波。

門極電阻（Rg）的作用主要在于抑制柵極回路中的振蕩和浪涌。對于中小功率MOSFET，通常選擇Rg = 5Ω10Ω；對于IGBT或更大功率MOSFET，可在10Ω20Ω之間選取。門極電阻的選型需要綜合考慮驅動速度與開關損耗之間的平衡：電阻越小，開關速度越快，但可能會產生更高的電磁干擾（EMI）和振蕩；電阻越大，開關速度受限，導致開關損耗增加。

輸出側連接示例如下：

• TLP350輸出引腳5（Output）→門極電阻Rg →功率器件柵極（Gate）；

• TLP350引腳4（Output GND）→功率器件源極/發射極（Source/Emitter）；

• TLP350引腳6（VCC）→+15V或18V穩壓電源；

• TLP350引腳4（Output GND）→系統輸出側地（與功率器件共地）。

3. 布局與布線注意事項

• 最短布線：TLP350輸出端到功率器件柵極的布線盡量短且粗，以降低寄生電感和寄生電阻，避免在高di/dt和dv/dt條件下產生過大的振蕩。

• 地線設計：輸出側地盡量與功率器件源極/發射極共地，通過一條粗銅線或?qū)挼貛е苯舆B接到功率器件，減少地環路面積，有效抑制地彈。

• 電源旁路：VCC引腳至GND引腳之間的旁路電容需靠近芯片布局，布局成星型結構，優先連接至地平面，以提高電源完整性。

• 輸入側布線：輸入側LED驅動信號與輸出側地線應保持電氣隔離，不要共地；避免與高電壓回路平行走線，以減少電磁耦合。

• 印制板過孔（Via）：對于高速信號回流路徑，盡量減少過多過孔，保證回流路徑阻抗最低，并且避免產生不必要的地環路。

4. 典型驅動電路示例
下面給出一段典型的IGBT/ MOSFET驅動電路示意：

csharp復制編輯[MCU GPIO]─200Ω限流電阻─>TLP350 Anode（引腳3）
         |                  TLP350 Cathode（引腳2）→MCU GND

TLP350 VCC（引腳6）→+15V/18V輸出側
TLP350 GND（引腳4）→功率器件 Source/Emitter
TLP350 Output（引腳5）→10Ω門極電阻→功率器件 Gate

在實際應用中，若需要對上下橋臂進行推挽驅動，可使用兩只TLP350分別作為高側與低側驅動器，同時在PCB設計時需注意不同電位之間的布局和隔離。若是半橋或全橋拓撲，高側驅動部分還需配合浮動電源或電荷泵方案。

七、應用案例

TLP350憑借其出色的性能被廣泛應用于各類電力電子系統中。以下從中小功率開關電源、大功率逆變器、電機驅動以及可再生能源系統幾個典型領域進行詳細介紹，并結合電路示例和參數配置，以便讀者深入理解在不同應用場景下的設計要點與經驗教訓。

1. 中小功率開關電源

在中小功率（幾十瓦至幾千瓦）開關電源中，如半橋式或全橋式拓撲，TLP350常用于驅動輸出級MOSFET。下面以一個250W全橋LLC諧振變換器為例說明其應用要點。

• 系統參數：

• 輸入電壓范圍：85VAC~265VAC；

• 輸出功率：250W；

• 工作頻率：100kHz~300kHz；

• 拓撲結構：全橋LLC諧振；

• 驅動方案：
  采用雙路TLP350分別驅動全橋的四個N溝道MOSFET，通過單片機（MCU）或DSP產生相互間隔相位關系的PWM信號，送至TLP350輸入端。輸出側門極電阻選用10Ω，以兼顧開關速度與EMI性能。在輸出側VCC取+15V，由外部小功率DC-DC模塊提供穩壓電源。

• 電路示意：

  scss復制編輯MCU PWM1 ─200Ω─> TLP350（U1）Anode；
  MCU PWM2 ─200Ω─> TLP350（U2）Anode；
  ...
  TLP350(U1) Output →10Ω → Q1 Gate；
  TLP350(U2) Output →10Ω → Q2 Gate；



  輸出側VCC通過0.1μF和10μF并聯旁路電容，靠近TLP350芯片焊盤。

• 設計要點與經驗：

1. LLC諧振變換器高頻操作，對驅動信號的上升/下降時間極為敏感。TLP350典型tr/tf ≈25ns，能夠保證變換器在頻率300kHz左右時仍具有足夠的開關轉換速度，減少開關損耗。

2. 在PCB布局時，應將TLP350與MOSFET間的走線最短化，同時將VCC旁路電容緊貼TLP350，以減小寄生阻抗帶來的電源抖動。

3. 為防止諧振回路振蕩耦合至驅動線路，建議在TLP350輸出端與門極之間加RC吸收網絡（例如10Ω+100pF），進一步抑制高頻振蕩。

4. 對于高頻電路，建議在TLP350輸入側增加一個RC濾波（例如100Ω+10pF），抑制高頻噪聲導致誤觸發。

2. 大功率逆變器

在容量為幾十千瓦至數百千瓦的大功率逆變器中，IGBT是主要的功率開關器件。TLP350可以作為高側及低側驅動器，結合柵極驅動變壓器或者旋轉電荷泵提供高側浮動電源。以下以一個100kW三相逆變器為例進行說明。

• 系統參數：

• 直流母線電壓：650V；

• 交流輸出：380VAC/50Hz；

• 功率容量：100kW；

• 拓撲結構：三相全橋。

• 驅動方案：
  采用6只TLP350分別驅動三相全橋的高側與低側IGBT，對高側IGBT可采用浮動驅動電源（如電荷泵或高頻驅動變壓器）與TLP350結合使用。輸出側VCC取+15V，在大功率應用中，可額外在輸出端并聯一個33μF的低等效串聯電阻（ESR）鋁電解電容，以提高電源穩定性。

• 電路示意：

  scss復制編輯MCU 3.3V PWMA_high ─200Ω─> TLP350_H1(Anode)；
  MCU 3.3V PWMA_low  ─200Ω─> TLP350_L1(Anode)；
  TLP350_H1 Output →10Ω → IGBT_H1 Gate；
  TLP350_L1 Output →10Ω → IGBT_L1 Gate；



  同理配置B相、C相。高側TLP350的VGND需連接到高側浮動電源負極，而低側TLP350的VGND可直接連接到直流母線負極。

• 設計要點與經驗：

1. 在高側驅動時，需要考慮浮動電源與TLP350之間的配合：浮動電源要提供穩定的+15V，且能在IGBT導通/關斷瞬間承受±dv/dt干擾。可在高側TLP350的VCC與VGND之間并聯33μF低ESR電容和0.1μF陶瓷電容，提高抗沖擊能力。

2. 為避免高側浮動地（VGND）相對于直流母線負極切換時產生劇烈噪聲，可在浮動電源輸入端加裝EMI抑制元件，如差模電感+Y電容組合。

3. 輸出側門極電阻可根據IGBT的門極電荷量和散熱特性進行設計，一般取值為10Ω~20Ω。若IGBT芯片規格參數較大，可考慮增加驅動器與門極之間的RC緩沖網絡，以抑制振蕩。

4. 在大型逆變器系統中，往往需要多路并聯驅動器。應確保各路TLP350的輸入端由同一時鐘源或同步信號源驅動，并對不同相位進行合理延遲，以減少直流母線電流分布不均；同時應在電磁兼容（EMC）設計方面采取差分傳輸、屏蔽和濾波等措施。

3. 電機驅動

TLP350同樣廣泛應用于三相電機驅動器中，尤其是在變頻調速器或伺服系統中對IGBT/MOSFET進行高頻率、精確控制。以下以一款15kW永磁同步電機驅動器為例說明其應用細節。

• 系統參數：

• DC母線電壓：300V；

• 交流輸出頻率：0~200Hz；

• 額定功率：15kW；

• 驅動方案：
  使用6只TLP350分別驅動3相全橋的IGBT。高頻PWM控制（8kHz~16kHz）實現對電機定子電流的精確調節。輸入PWM信號由DSP產生，輸出側VCC = +15V，為保證高速響應，在每個TLP350的側旁邊均放置一個0.1μF+10μF的旁路電容。門極電阻根據IGBT器件的總輸入電容（Qg）選用10Ω，使得開關過程平衡速度與損耗。

• 設計要點與經驗：

1. 高頻PWM下，TLP350的上升/下降時間要滿足8kHz~16kHz開關需求，典型tr/tf為25ns，可確保驅動器在1μs以內完成門極電荷的充放電。

2. 在電機驅動系統中，對電磁干擾敏感，建議在TLP350輸出端與門極之間串聯10Ω門極電阻，并在門極與源極之間加裝0.01μF~0.047μF的柵極擺幅電容，以抑制振鈴。

3. 對于三相并聯配置，應盡量縮短每路TLP350到相應IGBT門極的布線長度，且所有輸出側地線應匯集在同一點（PGND），避免地環路。

4. 為提高系統可靠性，可在TLP350輸入端加裝RC濾波器（例如100Ω+10pF），以濾除PWM信號中的尖峰噪聲，從而避免誤觸發現象。

4. 可再生能源系統

在光伏并網逆變器、風力發電變流器等可再生能源電力轉換系統中，由于電力變換環節頻繁切換，加之電網中可能出現的短路、浪涌等異常情況，對驅動器的隔離電壓、抗干擾能力以及長時間穩定性提出了更高要求。TLP350憑借其高隔離等級、寬溫度范圍使其成為首選驅動方案之一。

• 典型應用場景：

1. 光伏并網逆變器：直流母線電壓通常高達600V~1000V，通過全橋（或三電平/五電平）拓撲實現逆變，再并入電網。TLP350驅動IGBT，配合高可靠度的浮動電源，實現高頻開關。

2. 風力發電變流器：風機發電輸出通過整流后形成直流，再通過IGBT逆變?yōu)榻涣魉椭凉搽娋W(wǎng)。TLP350可在極端環境（高溫、高濕、高海拔）下保持穩定驅動。

3. 儲能逆變器：與鋰電池或鈉硫電池結合，進行雙向變換，TLP350作為橋臂驅動器，在充放電轉換過程中提供精準隔離驅動。

• 設計要點與經驗：

1. 在高電壓場合下，TLP350的絕緣等級直接決定系統的安全性。建議在實際應用中增加外部浪涌保護電路，如TBU器件、TVS二極管，以防止雷擊浪涌引發損壞。

2. 對于并網逆變器，需要滿足嚴格的電磁兼容（EMC）標準，TLP350的抖動（Jitter）小于5ns，有利于降低共模噪聲，但也須配合合理的布局、屏蔽和濾波設計。

3. 在可再生能源系統中，常在戶外或機艙環境中長期運行，環境溫度可能波動較大。建議在PCB上將TLP350與其他功率器件分離，并設計良好的散熱方案，使芯片保持在安全溫升范圍之內。

4. 若系統需要遠程監測或冗余設計，可在TLP350的輸出側增加電流檢測元件（如小電阻采樣），并通過信號反饋檢測驅動器及IGBT的工作狀態，以便及時發現異常。

八、設計注意事項

在實際使用TLP350進行電子設計時，有不少細節需要注意，否則可能導致驅動器性能大幅降低、系統不穩定甚至器件損壞。以下從元件選型、電氣布局、熱設計、信號完整性及安全規范等角度列出常見注意事項，并給出相應的解決方案和經驗建議。

1. 元件選型與兼容性

• VCC供電電壓范圍：TLP350典型VCC = +15V，最大工作電壓為+3V~+30V，建議保持在15V~18V之間，以獲得最佳驅動性能。若采用24V供電，需要額外在輸出側增加低壓穩壓芯片，或使用片內欠壓鎖定功能，避免過壓帶來影響。

• 門極電阻：門極電阻Rg的選擇應根據功率器件特性和系統EMI要求來平衡開關速度和振蕩抑制。對于IGBT，Rg = 10Ω20Ω較為常見；對于小功率MOSFET，可采用Rg = 5Ω10Ω。若系統對開關損耗要求極高，可在輸出端并聯一個小功率二極管與 Rg 配合，形成非對稱門極電阻，以加快關斷速度。

• 旁路電容：在VCC與GND之間應至少并聯一個0.1μF陶瓷電容與一個10μF固態或鋁電解電容，以保證在瞬時放電需求時提供穩定電源。若系統存在更高驅動電流需求，可將旁路電容容量適當增加。

• 輸入側限流電阻：計算需準確考慮邏輯輸出驅動能力、LED正向電壓及溫度漂移，選擇1%~5%高精度電阻，以保證LED電流在不同溫度下保持穩定。

2. PCB布局與布線

• 最短走線：輸出端走線長度對開關速度和抗干擾性能影響極大。應將TLP350輸出引腳到功率器件門極的走線長度控制在幾毫米以內，并盡量避免90°彎角。

• 地線回流路徑：在高速開關時，大電流回流路徑會產生較大的地彈電壓。應在PCB上設計專用的功率地層，與邏輯地層分開，并通過星型接地方式進行匯流，避免不同地線相互干擾。

• 電源平面設計：在多層板設計中，建議將VCC和GND各占一層完整平面，靠近TLP350輸出側放置旁路電容；輸入側的邏輯信號層應遠離輸出側高壓噪聲，以減少電磁干擾。

• 隔離槽或隔離孔：對于高壓應用，尤其是≥600V的DC母線場合，建議在TLP350輸入側與輸出側之間設置隔離槽（Isolation Slot）或隔離孔（Isolation Vias），加大爬電距離和擊穿距離，進一步提高絕緣性能。

3. 熱設計與散熱

• 雖然TLP350本身功耗相對較低，但在高頻率、大負載驅動時輸出級會產生一定熱量。建議在PCB底層或?qū)Ｓ蒙釋幼鰺岢猎O計，通過過孔或銅皮將熱量散至整板或?qū)Ｓ蒙崞?/span>

• 如果系統環境溫度較高，可在芯片周圍添加銅柱引導散熱，或在背面貼附散熱片，以維持芯片工作在較低溫度范圍。

• 在溫度過高時，TLP350內部的功率驅動級會出現飽和問題，導致輸出電平下降，甚至誤觸發。因此務必做好散熱設計，保證在最大輸出電流條件下，結溫不超過100℃~110℃。

4. 抗干擾設計

• EMI濾波：在輸入側LED驅動線上可以增加RC濾波（如100Ω+10pF），抑制PWM信號中的高頻噪聲；在輸出側可在門極與源極之間并聯小電容（如0.01μF~0.047μF），形成RC阻尼網絡，抑制振鈴。

• 共模濾波：對于高側驅動，可在浮動電源輸入端加裝共模電感與Y電容，抑制來自IGBT開關時的共模干擾向浮動電源傳導。

• 差分傳輸：若MCU產生PWM信號噪聲較大，建議采用差分光耦或差分放大器來驅動TLP350輸入，以提高抗共模干擾能力。

5. 安全與可靠性

• 輸入/輸出極性：注意LED正負極的連接方向，勿將其倒置，否則會導致LED失效或TLP350無法導通；

• 欠壓鎖定：若需要提高系統可靠性，可在TLP350 VCC腳設計一個欠壓鎖定電路，當VCC低于允許值時強制輸出關斷，防止功率器件誤導通；

• 浪涌保護：在輸入端與輸出端之間的光耦隔離雖然能承受高壓，但系統外部可能有電網浪涌或雷擊。建議在PCB設計中增加浪涌吸收元件，如TVS二極管或Gas Tube保護，以減少脈沖過電壓對TLP350內部光路和輸出驅動級的損害；

• 老化測試：在批量生產前，應對TLP350驅動器進行高溫老化測試（如85℃+功率放大條件下老化168h），驗證器件在高溫環境下的CTR漂移、延遲抖動及輸出電流能力是否滿足設計要求；

九、測試與調試

在電路設計完成并完成PCB焊接后，需要對TLP350及整個功率驅動電路進行系統性的測試與調試，以保證在各種工作條件下的可靠性和性能。以下給出了詳細的測試步驟與注意事項。

1. 靜態測試

• 輸入LED正向特性測試
  先不連接功率器件，僅測量TLP350輸入端的LED正向電壓（VF）與電流（IF）特性。以恒流源對LED輸入串聯限流電阻進行測試，當IF = 10mA時，測得VF約為1.15V~1.3V；確認限流電阻是否合適。

• 絕緣耐壓測試
  使用耐壓測試儀，在輸入側與輸出側之間施加較高直流電壓（如5kV），保持一分鐘，確認無擊穿或漏電流超標。此項測試需在專業實驗室環境下進行，配合高壓絕緣探針，且必須遵守安全防護規范。

• 輸出靜態特性測試
  輸出側VCC接+15V，地接DUT地，輸出端懸空或接1kΩ負載，通過輸入端給定持續低電平和高電平，測量輸出端電壓VOH與VOL。當LED導通時，VOH應接近VCC（約14.5V~15V），當LED關斷時，VOL應接近0V。若存在偏差，應檢查輸出級放大電路及供電電源穩定性。

2. 動態性能測試

• 延遲時間與上升/下降時間測試
  使用示波器，將輸入端驅動信號連接至示波器CH1，將輸出端連接至示波器CH2，觀察輸入上升沿到輸出上升沿之間的傳播延遲tpd(on)，以及對應的下降沿延遲tpd(off)。測得典型tpd(on)≈35ns，tpd(off)≈50ns，上升時間tr≈25ns，下降時間tf≈25ns。若測量值偏差較大，應檢查輸入驅動信號的上升/下降邊沿以及輸出測量端的阻抗匹配。

• 輸出驅動能力測試
  在輸出端并聯一定阻值的電阻（如Rload=100Ω），在輸入端施加1kHz方波脈沖，測量輸出端電流波形，并計算輸出側峰值電流。典型情況下，TLP350能夠輸出峰值電流約±2A；在連續1ms脈沖下保持±0.6A，而不會出現明顯的電壓降或飽和現象。

• 共模抑制測試
  在輸出側加入一個高頻共模干擾源，如在輸出地與地平面間接入一個高壓脈沖信號（dv/dt ≈ 1kV/μs以上），觀察輸出端是否出現信號誤觸發或噪聲。典型共模抑制比CMR > 10kV/μs，若測得輸出干擾較大，可加強PCB隔離或在浮動電源端加裝共模濾波。

3. 綜合系統測試

• 帶負載測試
  將TLP350與實際功率器件（MOSFET/IGBT）連接，構成半橋或全橋拓撲，在適當?shù)尿?qū)動信號下啟動開關管，加載合適的電感和電阻負載，觀察系統在不同占空比、不同頻率下的開關波形、功率損耗及溫升情況。通過示波器測量開關瞬態波形，確保無明顯振鈴或過沖；通過紅外或熱電偶測量TLP350和功率器件結溫，評估散熱設計是否充分。

• 長期老化測試
  在高溫環境（如85℃）下，連續進行100小時以上開關操作測試，周期檢查TLP350輸入電流、輸出延遲、輸出高/低電平變化，觀察是否存在性能退化。以此評估在實際環境中系統的可靠性。

• EMC/EMI測試
  在完成系統集成后，需送第三方實驗室進行電磁兼容性測試，包括輻射發射（RE）、傳導發射（CE）、靜電放電抗擾度（ESD）、射頻場干擾（RS）等項目。TLP350雖然具有良好的抗干擾設計，但整個系統布局、走線及外部濾波器設計同樣會影響最終的EMC性能，需要在設計初期就考慮。

十、比較與替代

在選擇光耦合器驅動器時，除了TLP350之外，市面上還有其他同類產品可供選擇，如Avago（現為Broadcom）ACPL-312J、IXYS（現為Infineon）6N137/6N139、Silicon Labs ILDxxxx、Renesas PS2501等。以下從性能指標、應用場景、成本與可獲得性等方面進行比較，并分析為何在多數中高端應用中TLP350仍然具有競爭優勢。

1. 性能對比

• 速度與延遲：TLP350典型tpd(on)=35ns，tpd(off)=50ns；

• ACPL-312J：tpd(on)=90ns，tpd(off)=130ns；

• 6N137：tpd(on)=10ns，tpd(off)=10ns，但輸出驅動電流僅約0.3A，不足以直接驅動大功率門極；

• ILD2073：tpd(on)=30ns，tpd(off)=30ns，輸出電流約0.3A~0.6A，性能與TLP350接近，但其隔離電壓和輸入LED電流特性存在差異。

• 輸出驅動能力：TLP350峰值±2A，持續±0.6A；

• ACPL-312J：峰值電流±1A，持續電流≈±0.35A；

• 6N137：峰值電流≈±0.5A，持續電流更??；

• Si827x系列（Silicon Labs）：峰值電流±5A，但需要更高的驅動電源電壓和更復雜的PCB布局；

• 隔離等級：TLP350絕緣耐壓3750Vrms；

• ACPL-312J：相同等級，3750Vrms；

• Si827x：4500Vrms；

• IL160（International Rectifier）：4500Vrms，但成本更高；

從上述對比來看，TLP350在速度、驅動能力和成本之間取得了較好的平衡，適合大多數中功率至高功率應用場景。

2. 成本與可獲得性

• TLP350由于在市場上應用廣泛，供應鏈相對穩定，價格較為合理，單價通常在2~3美元左右（具體視批量及供應情況而定）。

• 高端光耦如Si827x系列性能更強，但價格往往在5~8美元之間，且對PCB布局及電源設計要求更高。

• 一些通用光電隔離器如6N137雖延遲極低，但驅動能力不足，若需搭配外部功率驅動級，整體成本和占用空間不一定優于TLP350。

因此，在對成本敏感且不需要極致速度或極高隔離電壓的應用中，TLP350往往是優先選擇。

3. 替代方案和改進趨勢

• 數字隔離器（Digital Isolator）+外部驅動器：近年來，數字隔離器AOI（Analog Optocoupler）逐漸被數字隔離器（如Silicon Labs、Texas Instruments、Analog Devices等推出的iCoupler、isoPower系列）所替代，配合外部柵極驅動芯片（如Infineon 2EDL系列）構成更靈活的驅動方案，性能更為優秀。

• 集成型驅動器：一些廠商推出集成了高壓浮動電源的半橋驅動器（如TI UCC27211、Infineon 1EDC），無需外部驅動電源和浮動變壓器，能夠進一步簡化設計，但相對成本更高。

• SiC和GaN器件驅動：隨著碳化硅（SiC）和氮化鎵（GaN）功率器件的迅猛發展，對驅動器的開關速度和抗dv/dt能力要求更高。針對SiC/GaN的新一代高速光隔離驅動器（如ILC系列）開始出現，但技術成熟度和成本尚不足以完全取代TLP350在傳統IGBT/MOSFET市場的地位。

總體而言，TLP350在傳統功率電子領域仍保持較高的應用份額，特別是在對成本、性能、可獲得性要求均衡的場合。

十一、總結與展望

通過對TLP350的內部結構、工作原理、引腳定義、電氣特性、驅動電路設計、應用案例、設計注意事項、測試調試以及與其他同類器件的對比介紹，可以看出TLP350具有以下核心優勢：高速傳輸能力、強勁的輸出驅動電流、優秀的隔離性能、寬溫度工作范圍以及較為經濟的成本。同時，器件在實際應用過程中對PCB布局、熱管理和抗干擾設計提出了相應的要求，需要設計者進行充分的考慮與驗證。

未來，隨著功率電子技術向更高頻率、更高效率、更高集成度的方向發展，基于TLP350的傳統驅動方案面對諸多挑戰：如SiC/GaN器件對更快的門極驅動速度和更強的抗dv/dt能力的需求，數字隔離器結合專用柵極驅動器的新型方案帶來的技術沖擊，以及對EMC/EMI控制要求的日益嚴苛。在此背景下，TLP350作為經典的光耦驅動器仍將在許多領域維持其重要地位，尤其是在對成本敏感且性能需求在TLP350指標范疇內的場合。但在更高端應用中，結合數字隔離器與集成浮動電源驅動器的組合、或者直接采用更高速的SiC/GaN專用驅動器，也將成為發展趨勢。

無論如何，掌握TLP350的基礎知識、理解其工作原理與應用要點，對于電力電子工程師依舊具有重要價值。在未來5G通訊、新能源汽車、電網儲能以及智能電網等新興領域，對功率轉換系統的性能與可靠性要求越來越高，TLP350將憑借其成熟可靠的特性，在持續改進設計與配合系統整體優化策略的前提下，為多種應用場景提供穩定、高效、經濟的隔離驅動解決方案。

綜上所述，本文全面介紹了TLP350的基礎知識與應用實踐，通過理論與實例相結合的方式，為讀者提供了系統而詳盡的參考。希望工程師在實際項目中，能夠充分利用本文所述設計要點與經驗，對TLP350進行合理選型與優化設計，從而實現高性能、高可靠性的功率電子系統。
