一、IRF840概述
IRF840是一種由國際整流器（International Rectifier，簡稱IR）推出的高壓、大電流增強型N溝道功率MOSFET（金屬氧化物半導體場效應晶體管），廣泛應用于開關電源、高壓逆變器、電機驅動等領域。它具有耐高壓、低導通電阻和快速開關特性，因此在涉及電能轉換和控制的場景中得到普遍采用。IRF840的漏源極耐壓可達到約500V左右，最大連續漏極電流可承受數安培甚至十幾安培的水平，使其在需要大功率、高電壓環境中表現出良好的性能。

從封裝形式上看，IRF840通常采用TO-220封裝，便于散熱并可搭配標準的散熱片，有利于在高功率工作狀態下維持較低的結溫。其內部結構基于MOSFET晶體管技術，具備柵極絕緣層，能夠?qū)崿F(xiàn)門極控制下的電子通道導通與關斷。由于gatesource閾值電壓較低，一般在2–4伏左右，只需較小的驅動電壓即可讓晶體管導通；而在關斷狀態下，它的漏極漏電流極小，有助于降低待機功耗。綜上所述，IRF840在高壓、高可靠性和高效率方向表現突出，是電源及功率電子領域常見的核心器件之一。

二、IRF840的結構與工作原理
IRF840本質上是一種絕緣柵場效應晶體管，其內部主要由以下幾部分構成：襯底（Substrate）、襯底上的N型外延層、源極區和漏極區間的P型體區、以及覆蓋在P型體區上的氧化硅柵極結構。具體來看，當MOSFET處于關斷狀態時，柵極與源極之間沒有電壓，P型體區內不存在電導通道，電子無法從漏極流向源極；當向柵極施加正向電壓（相對于源極）時，P型體區表面受到電場作用，誘導產生一條N型溝道，使漏極與源極之間形成導電通道，從而實現電流流動。

在IRF840中，漏源極耐壓可達500伏以上，這得益于其在制造工藝中采用了高阻浮動區（Drift Region）設計。該高阻區有效分散電場，使得器件在承受高壓時能夠避免局部電場過強而引發擊穿問題。同時，MOSFET內部還設計有體二極管（Body Diode），也稱為襯底二極管，當器件關斷且外部電路出現反向電壓時，該二極管能導通，從而保護了整個電路。值得注意的是，雖然體二極管提供了一定的反向保護，但其導通電壓和反向恢復特性并不像專門的快恢復二極管，因此在一些對反向恢復損耗敏感的應用中，需要額外考慮優化設計。

在高壓環境下，IRF840的擊穿電壓（V(BR)DSS）通常在500至600伏左右，具體數值可能因生產批次和工廠而略有差異；其柵源極閾值電壓（Vth）大致位于2至4伏之間，即當柵源電壓超過閾值時，溝道開始導通；導通電阻（RDS(on)）則是決定其導通損耗的重要指標，一般在220毫歐至350毫歐之間；此外，它的柵極電容（Ciss、Coss、Crss）在開關過程中也會影響開關速度和驅動電壓的選擇。IRF840常用的柵極驅動電壓為10至12伏，此時能獲得較低的導通電阻和更理想的開關性能。

三、IRF840的主要電氣參數
IRF840的主要電氣參數包括最大漏源電壓（VDS）、最大漏極連續電流（ID）、最大柵源電壓（VGS）、導通電阻（RDS(on)）、閾值電壓（Vth）、柵極電荷（Qg）以及反向恢復時間等。以下從幾個關鍵維度進行詳細闡述：

• 漏源極耐壓（VDS）
  IRF840設計耐壓十分突出，VDS（額定漏源極電壓）在500伏及以上，能夠滿足500V至600V范圍內的各種功率變換需求。該耐壓指標決定了IRF840能夠承受電路中存在的高壓差，保證在高壓沖擊或大電壓擺動時器件不發生擊穿。該參數還需留出一定安全裕度，比如在實際設計中，應讓器件的最大VDS超過系統最高工作電壓的1.2至1.5倍，以避免突發高壓脈沖破壞器件。

• 漏極連續電流（ID）與漏極脈沖電流（IDM）
  IRF840在25°C環境下的最大連續漏極電流通常在8安培到10安培之間，隨著結溫升高，其導通能力會逐漸下降。此外，其漏極脈沖電流可達到約32安培，但該脈沖電流只能在非常短的時間內承受，且需要配合嚴格的脈沖寬度與占空比限制。IDM參數反映器件在高峰值電流情況下的短時承受能力，適用于脈沖電流環境，如脈沖式開關電源或伺服電機驅動時的啟動沖擊電流。

• 導通電阻（RDS(on)）
  RDS(on)是MOSFET導通狀態下漏極與源極之間的直流電阻。IRF840在VGS = 10V的驅動下，其典型RDS(on)約為0.85Ω至0.95Ω左右。較低的RDS(on)意味著在導通時器件的導通損耗較小，從而提高效率并減小熱量產生。需要注意的是，RDS(on)隨著溫度升高會顯著增加，因此在高溫環境下應合理設計散熱系統以控制結溫，從而保持較低的導通電阻。

• 柵源閾值電壓（Vth）
  Vth指的是柵源電壓使得器件開始導通的臨界電壓。IRF840的典型Vth在2.0V至4.0V之間，但此時器件導通電流非常小，遠不足以支持大功率負載。一般情況下，設計驅動電路時會選擇10V左右的驅動電壓，以保證充分的導通能力，確保RDS(on)處于標稱值。

• 柵極電容（Gate Charge，Qg）與輸入電容（Ciss）
  柵極電容決定了在切換過程中對驅動電路的要求。IRF840的輸入電容（Ciss）在VGS = 10V時大約在1800皮法至2000皮法之間，而總柵極電荷Qg約在67納庫倫左右。這些參數影響驅動電路的選擇及開關速度：較大的柵極電容需要更強的驅動能力才能快速充放電，若驅動電流不足，則可能導致開關過程變慢、開關損耗增加。

• 反向恢復時間
  IRF840體二極管的反向恢復時間為240納秒（典型值），對應的恢復電荷Qrr約為10納庫倫左右。在電路中，當MOSFET關斷且電流轉移到二極管時，較大的反向恢復時間會導致開關損耗增大、開關振鈴現象以及電磁干擾（EMI）上升，因此在高頻逆變或同步整流應用中，需要關注該參數對整體效率和EMI的影響。

• 其他重要參數
  此外，IRF840的結到環境熱阻（RθJA）與結到散熱器熱阻（RθJC）也是重要指標，一般RθJC約為1.0°C/W左右，RθJA取決于PCB布局和散熱條件，在TO-220裸器件狀態下通常在62.5°C/W左右。了解這些參數能夠幫助設計師評估器件在特定應用場景下的熱升溫情況，從而確定散熱器尺寸、散熱方式以及PCB銅箔面積。

四、IRF840的封裝形式與引腳定義

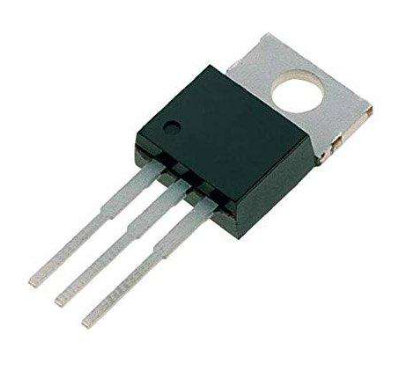

IRF840最常見的封裝形式是TO-220，其具備良好的散熱特性并可輕松安裝散熱器。TO-220封裝通常由塑封前方的三只引腳和背面的金屬散熱片構成，整體結構簡潔且便于安裝。其三只引腳自左至右分別為：柵極（Gate，簡稱G）、漏極（Drain，簡稱D）以及源極（Source，簡稱S）。在TO-220封裝中，金屬背板直接與漏極電極相連，因此在安裝散熱器時須注意電氣隔離（如使用絕緣墊片和導熱硅膠），以避免漏極與外部金屬殼體短路。

除此之外，根據不同廠家的設計，IRF840還可能采用TO-247或絕緣柵極版（IGBT-like）等封裝形式，以提升更高的熱性能或滿足特定安裝需求。不過在絕大多數常見工業和民用設計中，TO-220仍是最主流的選擇，原因在于其價格低廉、安裝方便、散熱性能足以應對中等功率場景。下面對TO-220封裝進行詳細說明：

• 外形尺寸與散熱片
  TO-220封裝的金屬散熱片尺寸大約為15毫米×10毫米左右，塑料部分高度約為10毫米，引腳間距標準為2.54毫米，整機高度約為15毫米至20毫米不等。由于金屬背板直接與漏極電極連通，設計者可以將TO-220安裝到散熱器上，通過螺栓將器件牢固固定在散熱片上，并在兩者之間加入絕緣墊和導熱硅脂，保證良好的熱傳導效果，同時避免電氣絕緣問題。

• 引腳排列與功能說明

1. 柵極（Gate，G）：負責接收外部驅動信號，用以控制MOSFET的導通與關斷。

2. 漏極（Drain，D）：與金屬背板相連，負責承受電路中較高電壓，并與負載或電源系統相連接。

3. 源極（Source，S）：與電路的地或者低電位端相連接，是電流的實際流出端。

在焊接過程中，需要保障引腳與PCB焊盤牢固連接，同時為增強散熱性能，可以在PCB設計中預留較大面積的散熱銅箔，借助PCB散熱能力進一步降低結溫。在需要片對片安裝或高密度布局的場合，也可以采用更小的封裝形式，比如TO-220F（全塑封封裝）或TO-251（DPAK）等封裝，以滿足空間受限和電氣隔離等需求。

五、IRF840的熱特性與散熱設計
由于IRF840常在大電流、大功率或高壓環境下工作，其結溫（Tj）與散熱設計至關重要。首先需明確結到環境熱阻（RθJA）和結到殼熱阻（RθJC）這兩個參數：前者代表器件結溫升高1°C時環境溫度升高1°C所需的功率損耗；后者則代表結溫與殼溫之間的熱阻。一般來說，IRF840的RθJC非常低，大約為1.0°C/W，但RθJA則會受到PCB布局、空氣流動和散熱條件的強烈影響，典型值可能在50°C/W到62.5°C/W之間。

在實際設計中，需要根據器件在工作時的導通損耗和開關損耗來計算總功耗Ptot，再結合允許的最大結溫以及環境溫度，推導出所需的最大熱阻，以選配合適的散熱器。例如，當IRF840在高壓電源中承受持續8A電流、RDS(on)約為0.9Ω時，導通損耗約為Pcond = I2 × RDS(on) = 82 × 0.9 = 57.6瓦特。再加上開關損耗（與開關頻率、驅動電壓、開關速度等相關），假設為10瓦特，則總損耗約為67.6瓦特。若環境溫度為25°C，結溫上限為150°C，則可容許的結-環境總熱阻為 (150°C ? 25°C) / 67.6W ≈ 1.85°C/W。由于裸件的RθJA大多高于50°C/W，因此必須借助散熱片和強制風冷或液冷等散熱方式才能滿足要求。

在散熱設計時，還需考慮以下幾點：

1. 散熱器的材質與形狀
   多采用鋁制散熱片，因鋁具有較好的導熱性且成本低廉。散熱片表面理想狀況下應進行陽極氧化處理，以提高對流和輻射散熱效率。散熱片的翅片密度、翅片間距和高度都需結合風速及熱負載進行優化。

2. 導熱界面材料
   在器件底部與散熱片之間應涂抹導熱硅脂或?qū)釅|片，以降低界面熱阻。但需控制涂抹厚度，過厚會增加熱阻，過薄則可能導致不均勻接觸。

3. 風冷、液冷或熱管技術
   對于功率特別大的場合，僅依靠被動散熱常難滿足要求，可結合風扇進行強制風冷，或采用熱管將熱量傳遞至散熱片，再通過風冷散失；在更高功率密度的應用中，則可能使用液冷或直接沉浸式冷卻等方式。

4. PCB散熱設計
   當IRF840直接焊接在電路板上時，適當擴大MOSFET焊盤面積，并在銅箔下鋪設通孔熱槽，以提高熱量向PCB內部傳導，借助多層板內部的散熱層進一步散熱。

此外，還需關注器件溫度與可靠性的關系。數據手冊通常給出結溫對RDS(on)和漏極電流的影響曲線，如果溫度超過某一閾值，RDS(on)將急劇上升，導致導通損耗增加，并可能引起熱失控。因此在選型與設計時，應留出足夠的設計裕量，并確保器件在各種工作情況下的結溫不超過推薦最大值（通常為175°C）。

六、IRF840的典型應用場景
IRF840因其高壓、大功率特性，在許多電力電子應用中占據了重要地位。以下列舉幾種常見應用，并對其在這些場景中的功能與優勢進行詳細探討。

• 開關電源（Switching Power Supply）
  在開關電源的初級側，高壓MOSFET承擔著將高壓直流（通常為整流后的380V DC）周期性地導通和關斷，以實現升降壓或隔離轉換。IRF840在此處常作為主開關管，因其VDS高達500V，可直接應對整流后的高壓直流；同時較低的RDS(on)和較快的開關速度能夠減少導通損耗與開關損耗，提高系統整體效率。典型應用包括離線式伺服電源、開關式電視機電源和工業級開關電源等。

• 逆變器與電機驅動
  在中高功率的逆變器或電機驅動中，需要將直流電轉換為可變頻交流電。IRF840常用于功率橋臂的開關元件，尤其在250V到400V直流母線電壓的中小功率變頻器中廣泛使用。憑借其較高的耐壓和快速開關特性，IRF840能夠在工頻至幾十千赫茲的開關頻率范圍內穩定工作；當用于電機驅動時，其對短時大電流的承受能力也能滿足電機啟動和制動時的電流沖擊需求。

• 高壓脈沖電路
  在某些高壓脈沖發生器或脈沖形態控制電路中，需要生成高壓尖脈沖以激發特定負載。IRF840可作為高壓脈沖開關，其耐壓特性讓設計者可以輕松產生高達數百伏的脈沖。結合適當?shù)拿}沖變壓器或匝間耦合結構，IRF840可用于靜電發生器、激光驅動電路及雷達脈沖發生器等應用。

• 逆變焊機與電磁爐
  在逆變焊機的主橋臂中，IRF840常用于將直流電轉換為高頻方波或半橋驅動形式，為焊條提供所需的高頻電能；與此同時，在電磁爐高頻逆變模塊中，IRF840也可擔當開關管，通過調制占空比控制輸出功率，使線圈產生高頻磁場，加熱炊具底部。

• 照明電子鎮流器（Electronic Ballast）
  鈉燈、高壓鈉燈和金屬鹵素?zé)舻雀邚?qiáng)度放電燈（HID）的電子鎮流器需求高壓功率開關器件，以實現燈管預熱、點火以及穩定點亮。IRF840憑借其高壓和較低導通損耗的組合，以及對高頻切換的良好適應性，能夠滿足這些照明鎮流器在點火瞬間以及穩定工作時的功率開關需求。

通過上述應用示例可以看出，IRF840在多數需承受數百伏以上電壓且需保證高效、可靠切換的場景中，都能發揮其優越性能。當然，在實際設計中，需根據具體工作條件（如開關頻率、負載類型、散熱條件等）綜合評估IRF840的適用性，以確保器件既不過度工作也不會在工作過程中因溫度或超壓而損毀。

七、IRF840的驅動與電路設計
為了使IRF840能夠充分發揮其高壓、快速開關的優勢，在電路設計中對其柵極驅動方式提出了一定要求。需從驅動電壓、驅動電阻、驅動電路拓?fù)湟约氨Ｗo(hù)電路等方面進行綜合考慮，以保證器件安全穩定地運行。

• 驅動電壓選擇
  IRF840典型的柵源閾值電壓（Vth）在2–4V之間，這意味著當VGS低于該區間時，器件并不完全導通；為了使RDS(on)達到數據手冊中標稱值，一般需要提供10V左右的柵源電壓。對于驅動電壓的選擇，還應考慮到柵極絕緣層擊穿電壓，一般最大可允許柵源電壓為±20V，但推薦值不超過±12V，以避免因驅動過壓損壞柵極絕緣層。

• 驅動電阻與開關速度控制
  在柵極與驅動器之間串聯一個合適的柵極電阻（通常在5–15Ω之間），可以抑制開關瞬態中產生的柵極振蕩和諧振，同時在關斷時通過該電阻幫助快速釋放柵極電荷。然而，柵極電阻過大會導致開關速度變慢、開關損耗增加；過小則有可能引發電路振蕩、EMI增加。因此需要根據特定開關頻率、負載電容和驅動器輸出能力綜合選擇數值。

• 驅動電路拓?fù)?/strong>

1. 高邊驅動與低邊驅動：當IRF840被用于半橋或全橋電路時，需分別為高側和低側MOSFET提供合適的驅動電壓。高邊驅動往往需要浮動驅動電源（如飛躍電容驅動、驅動隔離變壓器或高邊驅動IC）來保證在開關時柵極相對于源極的電壓正確。低邊驅動則可直接與地參考。

2. Bootstrap驅動：在半橋拓?fù)渲谐２捎胋ootstrap（引導）電路制作浮動驅動電源，其中一個二極管和一個電容組成bootstrap結構，為高邊MOSFET提供開關時所需的門極電壓。此種方式結構簡單、成本較低，但在高占空比或連續導通時需關注電容對VGS供電不足的問題。

3. 專用驅動IC：市面上有許多針對高壓MOSFET而設計的驅動IC，具備短路保護、欠壓鎖定、死區時間控制以及快速柵極放電等功能，有助于簡化電路設計并提升系統可靠性。

• 保護電路與死區時間設置
  在全橋或半橋電路中，為避免上下橋臂MOSFET同時導通造成的“通電直通”短路現象（Shoot-Through），需要在一個MOSFET關斷后等待一定時間（死區時間）再使另一個MOSFET導通。死區時間過小會導致短路電流增大；過大則會增加“死區”期間的體二極管導通時間，導致反向恢復損耗顯著增加。通?？筛鶕?jù)體二極管反向恢復時間trr以及開關頻率設置合理的死區時間。

• 阻尼與濾波
  開關時由于MOSFET的寄生電感和電容，會產生較大的dv/dt和di/dt，可能引起電路振蕩和電磁干擾。因此建議在電路板布局中盡量縮短驅動回路與功率回路之間的回路面積，并在漏極與源極間串聯一個小電感（或RC阻尼網絡）來削峭振鈴。若用于驅動敏感負載，如感性負載，還需要在漏極回路中加裝斜率控制電路或緩沖電感，以減小諧振峰值。

八、IRF840與其他MOSFET的對比
市場上除了IRF840之外，還有許多同類高壓功率MOSFET可供選擇，例如IRF740、IRFZ44N、STP55NF06、IPP60R060P7、APT50M60LS等。在具體應用中，需要結合耐壓、導通電阻、開關速度、價格和封裝形式等因素對這些器件做對比，以便選取最合適的型號。以下從幾個維度進行橫向?qū)Ρ龋?/span>

• 耐壓（VDS）

• IRF840：500V；

• IRF740：400V；

• IRFZ44N：55V；

• IPP60R060P7：600V；

• APT50M60LS：600V；
  由此可見，IRF840在耐壓方面領先于IRF740，但不及600V級別的器件；若系統電壓略低于400V，可考慮IRF740以降低導通損耗。

• 導通電阻（RDS(on)）

• IRF840：典型約0.85Ω（VGS=10V）；

• IRF740：典型約0.9Ω（VGS=10V）；

• IPP60R060P7：典型約0.06Ω（VGS=10V）；

• APT50M60LS：典型約0.04Ω（VGS=10V）；
  IPP60R060P7與APT50M60LS等新一代SuperJunction MOSFET具有非常低的導通電阻，適合高效率、高功率密度場合；而IRF840雖然在耐壓500V時表現中規中矩，但其工藝成熟、價格低廉，適用于成本敏感的設計。

• 開關速度與柵極電荷

• IRF840：Qg約67nC，trr約240ns；

• IPP60R060P7：Qg約30nC，trr約100ns；

• APT50M60LS：Qg約15nC，trr約50ns；
  SuperJunction MOSFET通過優化溝道結構和體二極管設計，使反向恢復時間更短、柵極電荷更低，適用于高頻開關電路；而IRF840的柵極電荷和反向恢復時間相對較高，不太適合開關頻率超過100kHz的應用，只能在幾十kHz以下的場景中表現良好。

• 價格與供應鏈
  由于IRF840推出時間較早，生產工藝穩定，全球庫存充足，單價也相對較低；許多中小規模設計或教學實驗中，仍然大量采用IRF840。新一代SuperJunction MOSFET器件雖然性能更佳，但價格相對較高，且對驅動電路設計和散熱要求更為苛刻。因此在一些對成本敏感但對能效要求不那么苛刻的產品中，IRF840仍具有較高的性?xún)r(jià)比優勢。

九、使用IRF840時的注意事項與可靠性
在實際應用IRF840時，需要關注器件的可靠性和工作壽命。以下從幾個關鍵方面進行說明：

• 電壓沖擊與脈沖耐受
  雖然IRF840的額定VDS為500V，但在實際電路中存在電壓尖峰或浪涌的可能性，如感性負載切換時產生的反向浪涌、電網電壓瞬態沖擊等。若電壓尖峰超過VDS，可能導致溝道崩塌而發生擊穿，進而損壞器件。為防范此類情況，應在漏源極之間并聯合適的TVS瞬態抑制二極管（Transient Voltage Suppressor）或RC緩沖網絡，限制電壓過沖。

• 熱循環與熱應力
  每次開關過程中產生的損耗會將器件結溫迅速升高，若散熱設計不合理，結溫波動頻繁，會導致硅基板與焊點之間產生熱應力，最終引發焊點開裂或封裝翹曲。長期在高結溫下工作會加速老化，因此需要保證在器件壽命期內，其工作結溫不超過150°C，且盡量避免頻繁的熱循環。

• 反向恢復與振蕩
  由于IRF840體內自帶的P-N體二極管反向恢復速度較慢（trr大），當MOSFET關斷時，原先由二極管導通的電流會轉移回MOSFET管道，導致短暫的反向恢復電流峰值。這不僅會增加開關損耗，還可能引發電磁干擾和功率橋臂振蕩。為緩解這一問題，在對體二極管要求高的應用中，常常會在MOSFET旁并聯一個快恢復二極管或肖特基二極管，以縮短恢復時間、減少振鈴，以及提升效率（尤其在續流路徑設計的高頻逆變電路中非常關鍵）。

• 電荷存儲與柵極絕緣損傷
  在長時間的高溫環境下，柵極氧化層可能出現老化、界面陷阱電荷增多的現象，導致Vth漂移甚至柵極擊穿。為了延長壽命，應盡量讓柵源峰值電壓保持在推薦值以下，并在電源上電和關斷時控制緩慢升降，以減少對柵極氧化層的沖擊。此外，在板級設計中要有效預防ESD靜電對柵極的損傷，可在柵極路徑上加裝柵極保護二極管或在驅動端口加裝RC濾波與抑制元件。

• 安全工作區（SOA）約束
  在非連續式電源或脈沖式應用中，MOSFET有較多時間工作在開關狀態，需考慮脈沖功率與溫度交互對SOA的影響。超出安全工作區規則可能會導致二次擊穿現象，使器件無法承受大電流條件下的高結溫。為了避免此問題，應結合晶體管的SOA曲線，確保在各種脈沖寬度和占空比下、器件結溫在允許范圍內。例如在一個典型的5毫秒脈沖應用中，如果脈沖電流達到最大IDM，一定要保證脈沖期間的結溫不會超過額定溫度，否則可能觸發第二擊穿。

十、IRF840典型電路示例
為了幫助讀者更好地掌握IRF840的使用方法，以下提供幾個典型電路示例，并對關鍵參數與設計要點進行說明。

1. 離線式反激式開關電源初級開關管

• 電路結構說明：將整流濾波后的約310V DC經高頻變壓器耦合輸出低壓電源，IRF840作為初級開關管，負責周期性接通和關斷高壓直流。

• 驅動方式：一般使用自激或?qū)Ｓ玫腜WM控制芯片，通過次級采樣電壓生成開關信號后，經光耦隔離后驅動IRF840門極，通常選用12V柵極驅動電壓。

• 關鍵元件與參數：選擇合適的RGS（柵極到源極電阻）以防止誤觸發；在漏極與Source之間并聯一個反向恢復快速二極管以改善續流路徑；在漏極與高壓輸入之間并聯一個TVS以抑制浪涌。

• 散熱設計：若輸出功率在100W至200W范圍，需要配備中等尺寸的散熱片，并在PCB上預留一定面積的散熱銅箔以輔助散熱。

2. 半橋逆變電路

• 電路結構說明：由上下兩只IRF840組成半橋拓?fù)洌瞎埽℉igh-side）與下管（Low-side）交替導通，將直流母線（400V左右）轉換成PWM形式的高頻交流，再由LC濾波后輸出特定頻率的交流電。

• 驅動電路：常采用Bootstrap驅動方式，利用低側MOSFET導通期間給Bootstrap電容充電，再在高側MOSFET導通期間為Gate提供柵極驅動電壓。Bootstrap電容一般選擇100nF至220nF陶瓷電容，以提供足夠的瞬態驅動電量。

• 死區時間與保護：需要在上下橋管之間插入適當?shù)乃绤^(qū)時間，通常設置在300ns至500ns之間，以兼顧反向恢復時間，避免通電直通。若使用專用半橋驅動IC，可設置欠壓鎖定（UVLO）保護以防止驅動電壓不足時造成錯誤導通。

• 續流與續流二極管：在MOSFET導通關閉瞬間，大電流需通過體二極管導通，若頻率較高并且續流電流較大時，應并聯低Qrr的肖特基二極管，以減少反向恢復損耗。

3. 高壓脈沖驅動電路

• 電路結構說明：將直流電源（如450V DC）通過IRF840切換，驅動一個高壓脈沖變壓器或脈沖負載，產生短脈沖電壓（如點火線圈、高壓發生器等）。

• 驅動方式：通常直接使用邏輯驅動信號（TTL信號）通過門極驅動電路放大到10V左右后驅動IRF840，同時通過柵極電阻控制開關速度，以保障輸出脈沖形狀和減少振鈴。

• 關鍵元件：在漏極與負載之間并聯快速恢復二極管，以提供續流路徑；在門極與源極之間放置10kΩ抗干擾電阻以避免誤觸發；在漏極回路中并聯RC緩沖網絡減少開關瞬態過電壓。

• 控制與保護：在門極驅動信號端增加RC濾波網絡，可防止干擾脈沖誤觸發；如需精確控制脈沖寬度，可采用單片機輸出PWM信號，通過RC濾波與放大后驅動IRF840。

十一、獲取與測試IRF840的方法
在實際工程與研發過程中，設計人員需要從正規渠道獲取IRF840，并對器件進行簡單測試，以驗證其關鍵參數是否符合要求。以下分別介紹購買途徑與常規測試方法。

• 購買途徑

1. 電子元器件分銷商：如Digi-Key、Mouser、Arrow、Avnet等國際分銷商平臺均有庫存，可根據需求選擇品牌、批次和數量。通過官方平臺訂購可以獲得原廠保證書和完整的技術支持文件。

2. 國內代理與經銷商：例如立創商城、淘寶、阿里巴巴、華強電子網等，可在平臺上搜索“IRF840”并注意鑒別供應商信譽。購買時應索要相關批次的原廠封裝，并對封裝、引腳標識進行肉眼檢查，以防假冒偽劣產品。

3. 回收與余料：在一些高校實驗室或電子制造廠的余料渠道，也可通過回收途徑獲取，但需重點關注器件的真?zhèn)魏徒】禒顟B(tài)，必要時進行參數測試以剔除老化或損壞器件。

• 測試方法
  在拿到IRF840之后，可通過以下幾種測試手段，對其性能進行驗證：

1. 基本外觀檢查：核對芯片型號印刷是否清晰，與供應商提供的標準封裝圖紙保持一致。檢查引腳是否有彎折、斷裂或氧化現象，確保焊接質量。

2. 靜態參數測試：使用半導體參數分析儀（如Keysight B1500、電性測試儀等）測量漏源擊穿電壓（V(BR)DSS）、導通電阻（RDS(on)）、柵源閾值電壓（Vth）等。通常按照數據手冊給出的測試條件（環境溫度、測試電流等）逐項測量，確保參數與典型值偏差在可接受范圍內。

3. 參數測試示例：
   測試漏源擊穿電壓V(BR)DSS：在VGS=0V情況下逐漸升高VDS，記錄漏極電流突然增大的電壓點；該電壓應不小于500V左右。
   測試導通電阻RDS(on)：在VGS=10V條件下施加一定的ID（如5A），測量相應的VDS，由RDS(on)=VDS/ID計算得出。典型值應在0.85Ω±20%范圍內，具體數值與樣品批次、環境溫度有關。
   測試柵源閾值電壓Vth：在小電流（如250μA）條件下測量漏極電流在一定VDS（如VDS=VGS）時的VGS，此時ID到達250μA即為閾值電壓。

4. 動態測試：使用示波器和脈沖信號源測試開關特性，包括開關驅動波形、VDS轉換曲線和漏極電流波形，并提取開關損耗、反向恢復時間等參數。

5. 溫度系數測試：可在可控溫臺上分別在25°C、75°C、125°C等不同結溫環境下進行導通電阻測試，評估RDS(on)隨結溫變化趨勢，并與數據手冊提供的溫度特性曲線對比。

通過上述測試方法，設計者能夠?qū)RF840器件的實際表現有一個全面評估，為后續電路設計和可靠性分析提供依據。

十二、總結
IRF840作為一款具有500V以上高耐壓能力、較大漏極電流承受能力和成熟工藝的功率MOSFET，憑借其低成本、易獲取和應用成熟的優勢，在開關電源、高壓逆變、電機驅動等領域得到廣泛應用。其主要電氣參數包括VDS、ID、RDS(on)、Vth、Qg、trr等，對實際電路性能和熱設計具有重要影響。

在選型與使用過程中，需重點關注以下幾點：一是合理規劃關斷和導通電壓范圍，以確保器件在滿額定電壓下穩定工作；二是結合最大功耗、熱阻與散熱設計，確保在正常工作條件下結溫保持在安全范圍內；三是恰當選擇柵極驅動方案和死區時間，以避免交叉導通、縮短關斷時間過沖并降低EMI；四是當需要更高效率或更高開關頻率時，可考慮采用新一代SuperJunction MOSFET產品以獲得更優導通和開關性能。

最后，IRF840因其成熟、可靠且價格低廉，是許多傳統功率電子設計的首選。當產品對效率和體積要求進一步提高時，可以通過對比IRF840與新型器件的參數權衡取舍，以便在不同應用中實現最優設計。無論是工程項目還是教學實驗，深入了解IRF840的基本特性與設計要點，都能為功率電子系統的開發帶來更高的效率和更強的穩定性。
