什么是ao3402,ao3402的基礎知識?


AO3402簡介
AO3402是一款由Alpha & Omega Semiconductor(簡稱AOS)公司生產的超小封裝N溝增強型MOSFET(場效應晶體管)。該器件廣泛應用于移動設備、電源管理和便攜式電子設備中,因其導通電阻低、開關速度快、功耗小等優點而備受設計工程師青睞。
一、AO3402器件概述
AO3402屬于增強型N溝MOSFET,采用SOT-23超小封裝(也有部分廠商將其標記為SOT-23-3或SOT-23-6,取決于具體封裝引腳形式),主要用于低電壓場合的開關控制和功率處理。該器件的柵極閾值電壓(V<sub>GS(th)</sub>)通常在0.8V至1.6V之間,適合與1.8V、2.5V、3.3V以及5V等常見單片機或邏輯電平控制信號直接驅動。AO3402在25℃時的最大導通電阻(R<sub>DS(on)</sub>)可以低至約10mΩ(當V<sub>GS</sub>=4.5V時),即使在較大的電流條件下也能保持較小的功耗損耗,因此在便攜式電子產品、電池管理系統、負載切換、電源轉換等場景中具有顯著優勢。為了便于系統級集成,AO3402通常采用3引腳結構:引腳1為漏極(Drain)、引腳2為源極(Source)、引腳3為柵極(Gate),也有部分衍生型號在封裝底部設計了額外的散熱焊盤或PCB焊接面,以增強熱性能。總體而言,AO3402的體積小巧、成本低廉、性能穩定,使其成為開關元件設計中的常見選擇。
二、MOSFET基本結構與工作原理
要理解AO3402的性能特點,必須首先掌握MOSFET的基本結構與工作原理。MOSFET是一種以金屬-氧化物-半導體結構實現電壓控制的場效應晶體管,其主要組成部分包括源極(Source)、漏極(Drain)、柵極(Gate)以及位于柵極與襯底之間的氧化層(通常為SiO<sub>2</sub>)。AO3402作為N溝型增強型MOSFET,在沒有施加正向柵壓時,溝道區域處于截止?fàn)顟B(tài);當柵極電壓超過器件的閾值電壓V<sub>GS(th)</sub>時,會在襯底與源極之間形成一條導電溝道,從而使漏極和源極之間導通。換言之,通過改變柵極電壓實現對漏-源電流的開關控制。由于漏極-源極間電阻隨柵極電壓增大而迅速降低,因此當V<sub>GS</sub>達到一定值(如4.5V或10V)時,AO3402可以在低R<sub>DS(on)</sub>狀態下傳導較大電流。器件在高頻開關時主要損耗來源于導通損耗(I<sup>2</sup>R<sub>DS(on)</sub>)和開關損耗(充放電電容能量損耗)。AO3402通過優化溝道寬度、硅襯底摻雜濃度、柵極氧化層厚度等工藝參數,使其開關速度快、輸入電容(C<sub>iss</sub>)和輸出電容(C<sub>oss</sub>)較小,從而在DC-DC轉換、同步整流、負載切換等領域具備良好性能。
三、主要特性與技術參數
在選型和應用前,需要對AO3402的主要特性和技術參數有清晰了解。以下列出一些核心參數,列出前先做文字說明,具體數值請參考AOS官方數據手冊。
主要特性:
低導通電阻(R<sub>DS(on)</sub>):當V<sub>GS</sub>=4.5V時,R<sub>DS(on)</sub>典型值約為10mΩ,最大值可控制在12mΩ左右;當V<sub>GS</sub>=2.5V時,R<sub>DS(on)</sub>約為15mΩ,適合低電壓驅動場合。
低柵極電荷(Q<sub>g</sub>):典型柵極電荷大約為5nC(V<sub>GS</sub>從0到4.5V),保證在高頻開關中具有極低的開關損耗。
高電流處理能力:在25℃環境下,連續漏極電流I<sub>D</sub>可達到約6A7A,峰值脈沖電流I<sub>DM</sub>可達到30A40A,適合中等功率場合。
低電容:輸入電容C<sub>iss</sub>典型值約為800pF,輸出電容C<sub>oss</sub>約為150pF,有助于減少驅動能量消耗與提升開關速度。
耐壓范圍:最大V<sub>DS</sub>在30V左右,部分型號支持20V、40V等不同耐壓等級,可根據實際電壓需求選型。
小體積封裝:常見封裝形式為SOT-23-3,尺寸僅約2.9mm×1.3mm×1.0mm,適合空間受限的應用場景。
低柵極閾值電壓:V<sub>GS(th)</sub>典型值約0.9V,保證與3.3V及以下邏輯信號兼容。
耐熱性能:結溫最高允許達到150℃,器件在合適散熱條件下能夠應對中等功率應用需求。
這些特性使得AO3402具有較高的性價比,尤其適用于移動設備、便攜式電源管理、LED驅動、負載切換等領域。

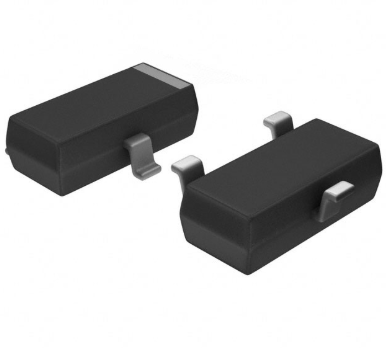

四、封裝形式與引腳說明
AO3402最常見的封裝是SOT-23-3,它擁有三根引腳,分別對應漏極(Drain)、柵極(Gate)和源極(Source)。在封裝外觀上,通??梢栽谄骷砻婵吹筋愃啤癆O34”或“AO3402”字樣,用于識別具體型號。以下明確引腳編號與功能:
引腳1(Drain):漏極,用于電流的輸出或連接負載一側。
引腳2(Source):源極,用于電流的輸入或接地/負極端(取決于應用場景)。
引腳3(Gate):柵極,用于輸入控制電壓信號。
在底部的焊盤設計上,有時為了增強熱量散發,器件底部會帶有一個額外的散熱焊盤或大面積銅箔焊盤區域,用于與PCB進行良好熱耦合。這種設計有助于降低結-板之間的熱阻,提高器件在大電流工作條件下的熱管理能力。設計PCB時,需要根據實際應用環境在器件底部留出相應的大面積銅箔,同時通過過孔將熱量傳遞到多層板內的散熱層或散熱片上,從而確保MOSFET在高負載條件下工作穩定。
五、典型電氣特性
在實際應用中,理解器件的電氣特性曲線對選型和設計非常關鍵。以下從靜態特性和動態特性兩個方面進行介紹,并結合測試曲線加以說明:
靜態特性
轉移特性曲線(I<sub>D</sub>-V<sub>GS</sub>):該曲線展示了漏極電流隨柵-源電壓變化的關系。AO3402在V<sub>GS</sub>=4.5V時可以達到數安培的漏電流輸出,當柵壓低于0.8V時則幾乎無電流流過,體現了明顯的“開”和“關”動作。
輸出特性曲線(I<sub>D</sub>-V<sub>DS</sub>):該曲線展示了在不同柵極電壓下,漏極電壓與漏極電流之間的關系。在V<sub>GS</sub>=4.5V或10V條件下,輸出特性曲線呈現出在V<sub>DS</sub>較小時的線性區(歐姆定律近似)以及在V<sub>DS</sub>增大后進入飽和區,體現了MOSFET的飽和導通能力。
R<sub>DS(on)</sub>特性:R<sub>DS(on)</sub>受溫度影響較大,隨著結溫升高,導通電阻會增大。典型測試數據表明,在25℃時,R<sub>DS(on)</sub>≈10mΩ(V<sub>GS</sub>=4.5V);在100℃時,R<sub>DS(on)</sub>可能會增加到15mΩ左右。此外,R<sub>DS(on)</sub>還與V<sub>GS</sub>等級密切相關,在V<sub>GS</sub>=2.5V時,R<sub>DS(on)</sub>要明顯高于在4.5V時的數值,因此在低電壓驅動場景下,要評估功耗與溫升。
漏極-漏極擊穿(V<sub>BR</sub>):AO3402的最大漏極-源極擊穿電壓一般在30V左右(不同封裝和子型號可能略有差異,如20V、40V等),保證在超過該電壓時器件進入雪崩擊穿模式并停止正常導電。設計時應留有足夠裕量,建議實際直流電壓保持在耐壓的50%~70%范圍內。
動態特性
輸入電容(C<sub>iss</sub>)和輸出電容(C<sub>oss</sub>):這是衡量MOSFET開關性能的重要指標。AO3402在V<sub>DS</sub>=15V、V<sub>GS</sub>=0V、f=1MHz測試環境下的C<sub>iss</sub>≈800pF,C<sub>oss</sub>≈150pF,C<sub>rss</sub>(反向傳輸電容)≈50pF左右。較小的C<sub>iss</sub>和C<sub>oss</sub>有助于減少充放電損耗,提高開關效率。
柵極電荷曲線(Q<sub>g</sub> vs. V<sub>GS</sub>):從測試曲線可知,當柵壓從0V升至4.5V時,所需的總電荷Q<sub>g</sub>約為5nC。更具體地,Q<sub>g</sub>被分為線性區電荷、Miller區電荷和飽和電荷三部分。對于高頻開關設計而言,所需驅動電路的驅動能力必須能夠在短時間內提供該電荷,以保證快速上升沿和下降沿。
開關時間(t<sub>on</sub>、t<sub>off</sub>):根據典型測試條件(V<sub>DD</sub>=15V、I<sub>D</sub>=5A、R<sub>G</sub>=6Ω),AO3402的上升時間(t<sub>r</sub>)約為8ns,下降時間(t<sub>f</sub>)約為6ns,所需的一般導通延遲時間(t<sub>on</sub>)和關斷延遲時間(t<sub>off</sub>)的和約為15ns。因此,它可勝任數百千赫茲甚至兆赫茲級別的開關操作。
反向恢復特性(Q<sub>rr</sub>):針對結電容放電問題,在同步整流場景尤為重要。AO3402的Q<sub>rr</sub>相對較小,能夠減少反向恢復造成的二次損耗,提升電源轉換效率。
精確掌握上述電氣特性曲線,有助于開發者在設計電源管理電路時進行MOSFET驅動電路的匹配與優化,避免在實際應用中出現過度開關損耗、過熱或不穩定。
六、熱特性與散熱設計
AO3402采用裸片貼裝方式的SOT-23封裝,熱阻對其性能影響顯著。以下從結-板熱阻、結-環境熱阻和散熱設計建議三方面說明:
結-板熱阻(R<sub>θJC</sub>)
AO3402的結-板熱阻典型值約為1.4℃/W,在SOT-23封裝中算比較優秀。這意味著,當器件內部產生1W熱量時,結溫與封裝底部溫度差約為1.4℃。但是在散熱銅箔面積較小時,R<sub>θJC</sub>會升高,實際散熱能力下降。因此,PCB布局時需要在MOSFET底部提供足夠的散熱銅面積,連接到大面積銅箔或散熱層。結-環境熱阻(R<sub>θJA</sub>)
R<sub>θJA</sub>通常取決于PCB布局、空氣流動和環境溫度。AO3402在裸板測試環境下的典型R<sub>θJA</sub>約為70℃/W(基于1 in2雙面銅PCB),若換到多層板或有風扇散熱,則R<sub>θJA</sub>可降至40℃/W甚至更低。設計時應根據實際工作電流、占空比和環境溫度計算所需散熱,以確保結溫不超過150℃,同時留有一定裕度以延長器件壽命。散熱設計建議
底部銅箔:在器件底部開口焊盤區域擴展較大銅面,至少占用PCB元件側面積的2-3倍;若條件允許,可在多層板內連接一層專用散熱層,通過過孔將熱量從表面層傳導至內層或背面。
過孔熱釋:在大銅面區域周圍增設多顆熱導過孔(直徑0.3~0.5mm),并均勻布局,將熱量迅速導至其他層。過孔數量應根據板厚、銅箔厚度和散熱要求確定,一般不少于8-12顆。
風冷與散熱片:對于長時間大電流應用,可在器件附近布置風道或集中風扇,以提升空氣對流散熱效果。在高功率場景,可將MOSFET布置在靠近散熱片的位置,通過導熱膠或?qū)釅|與散熱片結合,進一步降低結溫。
熱仿真與測量:在量產之前建議進行熱仿真評估,針對不同工況和環境溫度,模擬結-環境溫升,并在樣品上進行熱電偶或紅外熱像測量,確保器件在極限條件下工作可靠。
通過合理的散熱設計,可以顯著降低AO3402在大電流、長時運行場景下的結溫,避免因過熱導致的性能衰退或失效,保證系統穩定運行。
七、應用領域與典型場景
得益于AO3402的小體積、低導通電阻和高開關速度,該器件已被廣泛應用于以下主要領域:
便攜式設備電源管理
在智能手機、平板電腦、筆記本電腦、可穿戴設備等便攜式產品中,需要高效、低損耗的電源轉換和穩壓方案。AO3402常被用作升壓/降壓轉換器(DC-DC)的同步整流MOSFET,具有極低的導通損耗,可大幅提升電源效率,從而延長電池續航時間。例如在3.7V電池到5V/3.3V轉換中,AO3402擔當高端或低端開關元件,通過精確的PWM控制時序?qū)崿F(xiàn)高效轉換。電池管理與保護電路
在鋰電池組管理系統中,需要對電池進行充放電控制、防反接、過流保護等。AO3402可以作為放電開關或防反接防護MOSFET,利用其低R<sub>DS(on)</sub>特性將能量損耗降到最小,確保體系在充放電過程中功耗低、熱量少。同時,其低柵極電荷特性減小了驅動IC功耗,非常適合微功耗的電池保護方案。負載開關與電源切換
在多路電源或多路負載切換場景中,需要高側或低側開關器件對不同電壓域進行切換。AO3402可以用作低側開關元件,控制負載通斷;也可以配合升壓驅動IC應用于高側開關。得益于其低門極閾值電壓,可以直接與1.8V或2.5V邏輯信號配合,實現輕量級驅動。此外,AO3402的開關速度快,也能用于隔離噪聲敏感區的快速軟切換。LED驅動與背光控制
AO3402在LED恒流或PWM調光電路中,常作為開關管控制LED電流。其低導通損耗特性可保證在幾安培級別的LED驅動中,不會產生過多的發熱,并且快速開關性能可實現高頻PWM調光,保證LED亮度平滑度和色彩均勻性。DC-DC轉換器與電源模塊
AO3402常見于降壓型(Buck)和升壓型(Boost)DC-DC轉換器中,尤其在同步降壓拓?fù)渲袚?dān)任高端或低端MOSFET角色,通過精確驅動谷底開關和同步整流,實現轉換效率超過90%。在5V到1.8V、3.3V到1.2V等常見電壓降壓場景中,使用AO3402可以減少功耗、減小電路體積,是高性能便攜電源設計的常見選型。電源分配與負載切換網絡
在服務器、通訊基站等對電源分配網絡(Power Distribution Network, PDN)有多路冗余需求的系統中,AO3402可實現多路電源自動切換、負載按需連接與斷開,保證系統運行穩定并可快速響應故障切換。
綜上所述,憑借低R<sub>DS(on)</sub>、小封裝、低電容和高開關速度,AO3402成為多種電源管理和負載控制應用場景的首選器件之一。
八、典型應用電路示例
為了便于理解,以下通過幾個典型應用電路示例說明AO3402在實際設計中的使用方法。
降壓(Buck)轉換器同步整流
在一個以3.3V輸入、1.2V輸出的同步降壓轉換器中,可以使用AO3402作為下橋(同步整流管)。上橋通常使用更高耐壓的MOSFET,下橋則選用AO3402以發揮其低導通損耗優勢。典型電路包含一個PWM控制器IC(例如MP2307、TPS62160等),驅動高端MOSFET(Q<sub>H</sub>)和低端MOSFET(Q<sub>L</sub>)。當Q<sub>H</sub>關閉,Q<sub>L</sub>導通時,電流通過電感傳遞到輸出端;當Q<sub>L</sub>關閉,Q<sub>H</sub>導通時,電感電流返回到輸入。由于AO3402 R<sub>DS(on)</sub>極低,開關損耗和導通損耗顯著減少,使得轉換效率在輕載至重載時都保持在較高水平。升壓(Boost)轉換器開關管
在一個以5V至12V或5V至19V的升壓轉換器中,可將AO3402用于開關管,受益于其快速開關特性和低柵極電荷,使得整體開關頻率可達數百千赫茲甚至數兆赫茲,從而減少電感和電容體積,縮小整機尺寸。此時,理想二極管被AO3402取代為同步開關管,以進一步提高效率。電池防反接與負載開關
在電池保護板中,為了防止電池反接導致?lián)p壞,常在電池輸入端串聯一個MOSFET作為防反接開關。AO3402的低R<sub>DS(on)</sub>保證串聯損耗極低,僅需很小壓降,即可實現正向?qū)?;?dāng)電池反接時,柵極通過電阻受到保護IC信號控制,使MOSFET截止,從而切斷反向電流,保護電池和系統安全。LED背光驅動開關
在便攜式設備中,用AO3402控制LED背光電流。假設LED陣列工作在3.3V~4.2V電壓范圍內,將AO3402串聯在LED負極,利用PWM信號控制其導通狀態,從而實現LED亮滅切換及調光功能。由于AO3402的導通壓降低、開關速度快,可保證LED驅動電路效率高、光線穩定無抖動。多路電源自動切換電路
在需從USB、電池和外接適配器等多個電源之間自動選擇優先充電或供電的場合,可采用多個AO3402實現電源路徑的自動切換。通過比較不同電壓源的輸入電壓高低,控制相應的MOSFET導通狀態,將最高優先級的電源與負載相連,其他電源MOSFET截止,確保最終系統獲得最合適的供電來源,同時實現對電池的自動充電或停止充電。
以上示例僅展示了AO3402在各類開關場景中的應用思路,具體電路還需根據負載電流、開關頻率、電源電壓等參數進行優化,以達到最佳效率與散熱效果。
九、設計與選型要點
在實際項目中,為確保AO3402發揮最佳性能,設計與選型時需要綜合考慮以下要點:
耐壓等級匹配
根據系統工作電壓選擇合適牙型的AO3402。常見型號包括20V、30V和40V耐壓版本。若用于5V至12V系統,選擇20V耐壓即可;若存在更高電壓沖擊或浪涌,建議選用30V或40V版本,以留出足夠的余量。導通電阻與功耗評估
根據系統所需最大負載電流,計算導通損耗P<sub>on</sub>=I<sup>2</sup>×R<sub>DS(on)</sub>。同時還需計算開關損耗P<sub>sw</sub>=0.5×C<sub>iss</sub>×V<sup>2</sup>×f<sub>sw</sub>,其中f<sub>sw</sub>為開關頻率。若系統要求高效率,需要保證P<sub>on</sub>和P<sub>sw</sub>盡量小,可在保證耐壓和電流余量的情況下選擇R<sub>DS(on)</sub>最低的版本,并結合合理的開關頻率和驅動電路,優化整體損耗。門極驅動電壓
AO3402的典型R<sub>DS(on)</sub>參數在V<sub>GS</sub>=4.5V和V<sub>GS</sub>=2.5V兩個條件下都有數據支持。在3.3V邏輯電平驅動時,器件的導通能力要略低于在4.5V驅動時的表現。因此,在設計中應考慮是否需要升壓柵極驅動(如驅動IC、柵極驅動器)以獲得更低的R<sub>DS(on)</sub>。若系統可用5V或10V柵極電壓,則可更充分地發揮器件性能。熱管理與PCB布局
如前文所述,合理的底部銅箔與過孔布局對于降低結溫至關重要。設計時,需要根據最大功耗計算結溫,并在PCB上為AO3402設計足夠的散熱銅箔面積和過孔,必要時結合風冷或散熱片。若電流較大、占空比高,應在布局時將AO3402與熱源分離,避免周圍器件相互影響,確保良好的空氣流通。驅動回路設計
對于高頻開關應用,需要為AO3402設計合適的門極驅動回路,包括門極驅動電阻(R<sub>G</sub>)、阻尼電阻、下拉電阻等。門極驅動電阻的選取需要在開關速度和觸發環振蕩之間進行權衡:較小的R<sub>G</sub>可以加快開關速度,但有可能引發振鈴和電磁干擾;較大的R<sub>G</sub>雖然能抑制振鈴,但會增加開關損耗。通常,經驗值在4.7Ω~10Ω之間,可以根據實際測量進行微調。此外,還要在柵極與源極之間并聯一個10kΩ左右的下拉電阻,以保證芯片在復位、上電或異常信號缺失時不會誤導通。防靜電與浪涌保護
MOSFET的柵極對靜電非常敏感,因此在生產、搬運和裝配過程中需要做好ESD防護。可在柵極附近加裝一個小電阻(如100Ω)或TVS二極管以抵御突發浪涌,并在PCB走線時盡量縮短?hào)艠O到驅動器的間距,避免寄生電感和寄生電容造成振蕩。器件參數一致性與選型余量
在大規模陣列應用或?qū)纫蟾叩膱?chǎng)合,需確保所選AO3402參數批次一致性良好,例如R<sub>DS(on)</sub>容差、閾值電壓差異等??膳c供應商確認采購批號和參數一致性,同時在設計時保留足夠的裕量,避免因器件參數波動導致性能不一致或溫升過高。
十、PCB布局與制造注意事項
在使用AO3402進行PCB設計時,需要從器件布置、走線、焊盤設計等方面進行綜合考慮,以最大化其性能優勢:
焊盤設計與寸法匹配
依據AOS官方推薦的PCB封裝焊盤尺寸,在PCB設計軟件中繪制與AO3402封裝相對應的焊盤形狀和尺寸。一般SOT-23封裝的焊盤設計寬度在1.0mm~1.2mm左右,引腳間距為0.95mm,底部過孔尺寸約為0.3mm。要注意預留足夠的銅膜厚度(如2oz銅厚度)以增強散熱。散熱銅面擴展與過孔布局
在AO3402的底部焊盤區域設計一塊大面積銅箔,至少是器件面積的3倍左右,并與內層電源或地層打通,通過熱導過孔將熱量傳遞至其他層。
過孔布局要均勻分布,避免集中在一側導致熱流不均勻。一般每個過孔距離約1.0mm1.5mm,直徑0.3mm0.4mm,過孔數量視散熱需求而定。
走線寬度與阻抗匹配
在處理高電流線路時,需要保證走線寬度足夠,一般建議10A的電流使用1oz銅時,走線寬度至少在2.5mm以上;若電流更大,還需適當增加寬度或增加銅層厚度。此外,在高頻切換場景下,走線要盡量短、直,減少寄生電感;在高側開關與柵極驅動信號線之間需要保持較小回路面積,以降低電磁輻射(EMI)和導通時的振鈴風險。布置位置與熱流走向
盡可能將AO3402遠離其他發熱元件或熱源,避免互相影響。同時,根據散熱仿真結果,將熱量排放方向朝向PCB外圍或散熱片位置,以形成良好的熱流通道。若板上有風扇或冷空氣流動,需確保器件在氣流直接吹到的位置,以充分利用對流散熱效果。電磁兼容(EMC)考量
在器件關斷和導通瞬間,會產生較大電壓、電流突變(dV/dt、dI/dt),容易在走線和周圍元器件產生寄生耦合。為降低EMI,可在柵極與源極之間或者漏極與源極之間適當串聯小電阻或電感,以緩沖電壓和電流突變。
同時,應在輸入端和輸出端布置足夠的旁路電容或LC濾波器,以抑制電源噪聲和開關諧波。如在電機驅動、逆變器等高功率、高頻應用中,可結合差模共模濾波組件,進一步提高電磁兼容性能。
通過對PCB布局與制造環節的優化,可以最大限度地發揮AO3402的低損耗、高頻開關優勢,同時避免散熱不足和EMI問題,為系統提供更加可靠的性能。
十一、可靠性與測試方法
對于關鍵應用場合,需對AO3402進行可靠性評估與測試,以保證產品在各類環境和工作條件下長期穩定運行。以下列出常見的可靠性測試內容及方法:
溫度循環與高溫高濕測試
溫度循環測試(Thermal Cycle Test):將器件置于-40℃至+125℃的溫度循環箱中,多次循環,以檢測封裝結構、焊線及內在材料的熱膨脹不匹配導致的損傷。
高溫高濕測試(HAST或THB):在85℃、85%RH條件下存放一定時間(如96小時/168小時),以評估器件在潮濕環境下的壽命和漏電流穩定性。
高溫工作壽命測試(High Temperature Operating Life, HTOL)
將AO3402在高溫(如125℃)和高電壓、高電流的條件下持續工作(通常持續1000小時或更長),并定期測量R<sub>DS(on)</sub>、漏電流(I<sub>DSS</sub>)、閾值電壓(V<sub>GS(th)</sub>)等參數,以評估長期使用后可靠性偏移情況。電氣應力測試
浪涌電流測試:通過大電流脈沖(如30A、40A)測試MOSFET在脈沖條件下的擊穿與失效情況,驗證器件的脈沖電流承受能力。
雪崩擊穿能量測試(Avalanche Energy Test):在特定條件下(V<sub>DS</sub>超過擊穿電壓)觸發器件進入雪崩模式,測量其承受的雪崩能量值,以評估在過壓情況下的自恢復能力。
門極耐壓測試:對柵極施加超過工作電壓上限(如±20V)進行測試,確認器件的門極擊穿電壓及失效機制,以保證實際應用中不會由于驅動電路異常導致柵極損壞。
ESD與傳導、輻射抗擾度測試
靜電放電測試(ESD):一般采用HBM(人體模型)和CDM(機器模型)進行測試,典型要求HBM>4kV、CDM>1kV,以滿足日常搬運與生產線環境下的可靠性需求。
傳導與輻射抗擾度(CMTI):評估在高dV/dt情況下,柵極-源極是否會出現誤觸發,確保在高頻開關及強電磁環境中不會誤導通或關斷。
參數一致性與批次測試
在大批量生產時,需要對每個批次AO3402進行抽樣測試,以驗證R<sub>DS(on)</sub>、V<sub>GS(th)</sub>、C<sub>iss</sub>、漏電流(I<sub>DSS</sub>)等關鍵參數是否滿足指標。常見做法包括使用參數測試儀器對成品進行分檔試驗,并記錄統計數據以保證器件質量穩定。失效分析與壽命預測
當AO3402在實際應用中出現異常失效時,需要進行失效分析,包括X射線成像、劃痕剝離、SEM/EDS分析等,以定位失效原因(如焊接熱壓、內部分層、氧化層擊穿等)。同時,結合Arrhenius模型、Weibull分布等數學模型,對器件壽命進行預測,為產品設計壽命提供依據。
通過以上可靠性測試和失效分析方法,可以確保所選AO3402在真實工況下具備足夠的穩定性和安全裕度,為產品提供更高的可靠性保障。
十二、與同類MOSFET的比較與選型建議
在市場上,除了AO3402之外,還有眾多不同廠商生產的同類小功率N溝MOSFET產品,如IRLML6344、SI2302、MMBF1302等。在進行選型時,需要從以下幾個維度進行對比:
導通電阻(R<sub>DS(on)</sub>)
AO3402在V<sub>GS</sub>=4.5V時典型R<sub>DS(on)</sub>約10mΩ;而IRLML6344在同等條件下也有10mΩ左右;SI2302在30V耐壓等級下R<sub>DS(on)</sub>可能在50mΩ左右,明顯偏高。
對于要求高效率、低功耗的系統,建議優先選擇R<sub>DS(on)</sub>盡可能低、且在工作電流范圍內依舊保持較低導通電阻的產品。
柵極閾值電壓與驅動兼容性
AO3402的V<sub>GS(th)</sub>典型值約0.9V,保證在2.5V~3.3V邏輯信號下導通能力良好;而同類產品如SI2302的閾值電壓可能在1.5V以上,會導致在低電壓驅動時導通不足。
如果系統驅動電平僅有1.8V或2.5V,則需要選擇“邏輯電平”MOSFET,確保在較低門極電壓下R<sub>DS(on)</sub>不會過高。
耐壓等級
根據應用場景需要,如果在12V至24V系統中使用,需要選用耐壓25V~30V甚至更高的MOSFET。AO3402系列提供多種耐壓版本,可靈活適配。其他同類產品在耐壓選擇上或受到限制,需要結構化對比。
封裝與熱性能
AO3402采用SOT-23超小封裝,適合空間受限的應用;若電流更大,可以考慮更大封裝(如SO-8、DFN)。同類產品也有SOT-23封裝型號,但熱阻和散熱特性需具體對比,如R<sub>θJA</sub>是否更低。
如果系統熱預算有限,需要優先選取熱阻更低、R<sub>DS(on)</sub>一致性更好且?guī)У撞可岷副P的產品。
動態特性(C<sub>iss</sub>、C<sub>oss</sub>、開關速度)
對于高頻開關電源,需要考慮MOSFET的C<sub>iss</sub>和C<sub>oss</sub>數值。AO3402的C<sub>iss</sub>約800pF、C<sub>oss</sub>約150pF;其他型號如IRLML5303C可能在C<sub>iss</sub>近1000pF,更適合中低頻應用。
開關速度方面,通過比較柵極電荷Q<sub>g</sub>和開關延遲時間可以初步判斷。AO3402的Q<sub>g</sub>較低,適合多種高頻應用。
價格與供貨可靠性
AO3402因生產規模大、應用廣泛,通常在成本上具有優勢;同類小眾品牌或國際品牌產品在價格上可能略高。
需考量供應鏈情況,確保長期供貨。若選擇品牌知名度更高但價格更貴的產品,需要權衡成本與可靠性需求。
綜合以上對比,若系統對導通電阻、動態特性和性價比要求較高,同時需要SOT-23小封裝,AO3402可以作為優先選型;若系統有特殊耐壓或驅動電平需求,則需要結合具體產品參數做進一步分析。
十三、常見誤區與注意事項
在使用AO3402時,設計人員可能會陷入一些常見誤區或忽視關鍵細節,以下對幾種典型問題進行說明,并給出相應的注意事項:
僅關注導通電阻而忽視動態損耗
許多人在選型時過分關注R<sub>DS(on)</sub>的數值,卻忽略了開關損耗的影響。AO3402雖然導通電阻低,但其開關損耗取決于C<sub>iss</sub>、C<sub>oss</sub>和開關頻率。在高頻應用中,如果不考慮開關損耗,整體效率可能不盡如人意。因此,在高頻設計時應優先評估Q<sub>g</sub>與C<sub>iss</sub>參數。低驅動電壓下導通不足
當系統的驅動電平為1.8V或2.5V時,AO3402在V<sub>GS</sub>=2.5V工作時R<sub>DS(on)</sub>會明顯高于V<sub>GS</sub>=4.5V時的表現。若開發者僅以典型數據手冊上4.5V條件下的R<sub>DS(on)</sub>為依據進行熱設計,可能會導致實際溫升過高甚至失效。需針對實際驅動電壓重新評估導通電阻與熱耗情況。忽視柵極環振蕩與EMI問題
AO3402開關速度快,若驅動回路布局不佳,極容易產生高頻振鈴,導致電磁干擾(EMI)和信號損耗。建議在柵極驅動回路中加入適量門極電阻(4.7Ω~10Ω)與驅動器輸出進行阻尼,同時在漏極-源極間并聯阻尼電阻或RC吸收網絡,抑制振鈴。散熱銅箔面積不足
在數據手冊中,R<sub>θJA</sub>通?;谔囟y(cè)試條件測得。如果實際PCB上散熱銅箔面積遠小于測試板面積,則熱阻會很高。開發者需根據實際PCB設計,重新進行熱仿真或測試,避免因散熱不足導致器件結溫過高,引發性能下降甚至永久損壞。誤將Body Diode性能等同于快速整流二極管
AO3402內部寄生的Body Diode(本征二極管)具有一定的反向恢復特性,但其恢復速度和損耗不及專用快速整流二極管。在涉及高頻整流或反復切換的應用中,依賴Body Diode容易導致較大二次恢復損耗,因此需要結合同步整流或在必要時增加額外二極管。忽視批次一致性與參數漂移
不同生產批次的AO3402可能存在一定的參數差異,尤其在R<sub>DS(on)</sub>、V<sub>GS(th)</sub>等關鍵指標上。若系統中存在并聯MOSFET或多器件并聯使用,需保證器件參數一致,否則可能出現電流偏載、局部熱失控等問題。建議與供應商溝通采購相同批號產品,并在大規模并聯應用中適當匹配器件。
通過避免上述常見誤區,并結合前文所述的選型與設計注意事項,可以有效提高AO3402在不同場景下的應用穩定性和性能表現。
十四、典型資料與資源
以下列出開發者在使用AO3402時可參考的典型資料和資源,以便深入學習和快速掌握:
官方數據手冊(Datasheet):詳細參數、典型測試曲線、封裝尺寸圖和推薦PCB布局示意圖等。建議直接從AOS官方網站下載最新版本,以獲取最精準的技術信息。
應用筆記(Application Notes):AOS官方或第三方機構發布的應用指南,包含關于同步整流、負載切換、熱設計等方面的實用案例。
評估板(Evaluation Board):部分廠商提供基于AO3402的評估板,可用于快速驗證電路方案,測試效率和熱特性。通過對評估板進行測量,可以獲得更直觀的參考數據。
參考設計與開源項目:在開源社區(如GitHub)上,有不少基于AO3402的開源電源模塊或開發板,可供工程師借鑒。例如某些基于AO3402的USB Type-C PD電源方案、便攜式充電寶參考設計等。
論壇與技術交流:電子設計社區(如EEVBlog、Stack Exchange EE)上有大量關于小功率MOSFET選型與應用的討論。通過檢索“AO3402”關鍵詞,可以快速獲取其他工程師的實踐經驗及常見問題解決思路。
開發者可結合以上資源進行實戰演練,借助數據手冊中的典型曲線和推薦PCB布局,快速上手并優化設計方案。
十五、未來發展與替代方案
隨著先進工藝不斷推陳出新,MOSFET的性能也在持續提升。雖然AO3402在低壓小功率場合中已有廣泛應用,但未來更低R<sub>DS(on)</sub>、更小C<sub>iss</sub>以及更高耐壓的小體積封裝MOSFET將不斷涌現。例如采用氮化鎵(GaN)或碳化硅(SiC)材料的場效應器件具備更快開關速度和更低導通損耗,已開始逐步進入某些便攜式電源市場。但在成本、工藝成熟度和供應鏈穩定性方面,目前Silicon MOSFET(如AO3402系列)仍具備優勢。以下列出幾種未來替代或升級方向:
超低R<sub>DS(on)</sub> Si MOSFET:隨著工藝節點的不斷進步,10mΩ以下、甚至5mΩ以下的超低導通電阻小功率MOSFET將更多涌現,可進一步降低導通損耗。
GPIO級驅動MOSFET:支持更低柵極驅動電壓(1.8V以下)的MOSFET,使其與超低功耗MCU直接驅動兼容,省去驅動電路。
氮化鎵(GaN)器件:GaN HEMT具備更低的開關瞬態損耗和更小的輸入電容,適合高頻、高效率電源設計。雖然成本較高,但在高性能便攜電源或電動工具應用中逐漸占據一席之地。
集成化電源管理IC(PMIC):部分PMIC內部已集成高性能MOSFET,提供一體化的升降壓、充電和保護功能。采用PMIC可簡化設計、提高可靠性,但需要綜合評估成本和靈活性。
在實際項目中,如果對效率和體積要求極高,或者需要滿足更極端的溫度和頻率應用,建議及時關注和評估上述新型器件及解決方案;但對于一般便攜設備和中低功率應用,AO3402仍然是成熟可靠且性價比高的選型。
十六、總結
本文從AO3402的器件概述、MOSFET基本結構與工作原理、主要特性與技術參數、封裝形式與引腳說明、靜態與動態電氣特性、熱特性與散熱設計、應用領域與典型場景、典型應用電路示例、設計與選型要點、PCB布局與制造注意事項、可靠性測試與分析、與同類MOSFET的比較、常見誤區與注意事項、典型資料與資源以及未來發展與替代方案等多個方面,對AO3402進行了較為細致的介紹與說明。AO3402作為一款廣泛應用于低壓小功率電源管理和負載開關的N溝MOSFET,以其低導通電阻、快速開關特性、小體積封裝和較高性價比而備受工程師青睞,在移動設備、DC-DC轉換、電池管理、電源分配網絡、LED驅動等領域擁有廣泛應用。在系統設計過程中,合理評估AO3402的電氣特性與熱性能、做好PCB散熱布局和驅動回路設計、避免常見誤區并結合實際應用需求進行選型,能夠最大限度地發揮其優勢,為產品提供高效穩定的方案。未來,隨著材料與工藝技術的進步,更低損耗、更高頻率的替代器件將不斷出現,但AO3402在大多數中低功率場景中仍具備長期競爭力,是電子設計人員不可或缺的器件選擇之一。
