一、引言

　　在數字電路的廣闊領域中，CD4017 芯片以其獨特的性能和廣泛的應用而備受矚目。作為一款十進制計數器 / 脈沖分配器，CD4017 能夠對輸入的脈沖信號進行精確計數，并將計數結果以譯碼輸出的形式呈現，在眾多電子設備和電路系統中扮演著關鍵角色。無論是在簡單的電子實驗裝置，還是復雜的工業控制系統，都能發現 CD4017 芯片活躍的身影。深入了解 CD4017 芯片的引腳圖及功能，對于電子工程師、愛好者以及相關領域的專業人士而言，是掌握數字電路設計與應用的重要基礎。本文將全面、詳細地剖析 CD4017 芯片的引腳布局、各引腳功能以及其內部工作原理，結合實際應用案例，為讀者呈現一個完整而清晰的 CD4017 芯片知識體系，助力大家在電子技術的探索之路上邁出堅實步伐。

　　電路組成：在工業自動化生產線中，基于 CD4017 芯片的計數與控制電路主要由光電傳感器、信號調理電路、CD4017 計數電路、控制邏輯電路、執行機構驅動電路以及電源電路組成。光電傳感器用于檢測生產線上經過的產品，當有產品經過時，光電傳感器會產生一個電信號。信號調理電路對光電傳感器輸出的信號進行放大、濾波和整形，使其成為適合 CD4017 芯片輸入的標準脈沖信號。CD4017 計數電路對產品數量進行計數，控制邏輯電路根據計數結果和預設的生產參數，控制執行機構驅動電路，進而控制執行機構（如傳送帶電機、分揀機械臂等）的動作 。

　　工作原理：當產品經過光電傳感器時，光電傳感器產生的電信號經過信號調理電路處理后，輸入到 CD4017 芯片的 CP 引腳，CD4017 芯片開始對產品數量進行計數?？刂七壿嬰娐穼崟r監測 CD4017 芯片的計數結果，當計數值達到預設的生產數量時，控制邏輯電路會發出控制信號，通過執行機構驅動電路控制傳送帶電機停止運行，或者控制分揀機械臂將產品分揀到指定的位置。同時，控制邏輯電路還可以根據生產過程中的其他需求，如產品質量檢測結果，通過控制 CD4017 芯片的 CR 引腳和 INH 引腳，實現對計數過程的清零和暫?？刂?，確保生產線的正常運行和產品質量的把控 。

　　實際應用案例分析：以某食品包裝生產線為例，使用基于 CD4017 芯片的計數與控制電路對包裝好的食品進行計數和分揀。當食品包裝盒經過光電傳感器時，CD4017 芯片開始計數。當計數達到每箱預定的包裝數量（如 24 個）時，控制邏輯電路控制傳送帶停止運行，并啟動分揀機械臂將這一箱食品推送到打包區域。同時，計數器清零，準備對下一箱食品進行計數。在生產過程中，如果檢測到某個食品包裝盒存在質量問題，質量檢測傳感器會發出信號給控制邏輯電路，控制邏輯電路立即暫停 CD4017 芯片的計數，并控制相關機構將有問題的產品剔除，待問題解決后，重新啟動計數和生產流程。這種基于 CD4017 芯片的計數與控制電路在工業自動化生產線中的應用，大大提高了生產效率和產品質量的穩定性 。

　　六、CD4017 芯片使用注意事項

　　6.1 電氣參數注意事項

　　工作電壓范圍：CD4017 芯片的工作電壓范圍為 3V 至 15V，但在實際應用中，應根據具體的電路設計和性能要求選擇合適的工作電壓。如果工作電壓過低，可能會導致芯片工作不穩定，計數不準確；而工作電壓過高，則可能會損壞芯片。一般來說，對于大多數數字邏輯電路應用，選擇 5V 或 9V 的工作電壓較為常見，既能保證芯片穩定工作，又能與其他常見的數字邏輯器件兼容 。

　　輸入信號電平：CD4017 芯片的輸入引腳（如 CP、CR、INH 等）對輸入信號的電平有一定要求。輸入信號的高電平應接近芯片的工作電壓 VDD，低電平應接近地電平 VSS。如果輸入信號的電平不符合要求，可能會導致芯片無法正常工作或出現誤動作。在設計輸入信號電路時，需要確保信號源能夠提供足夠的驅動能力，保證輸入信號的電平能夠準確地被芯片識別 。

　　工作頻率限制：雖然 CD4017 芯片對輸入時鐘脈沖的頻率有一定的適應范圍，但也存在最高工作頻率限制。在實際應用中，輸入到 CP 引腳的時鐘脈沖頻率不能超過芯片規定的最高工作頻率，否則芯片可能無法正確計數，甚至會出現邏輯混亂的情況。不同型號和批次的 CD4017 芯片，其最高工作頻率可能會有所差異，在使用前應仔細查閱芯片的數據手冊，了解其具體的工作頻率參數 。

　　驅動能力與負載匹配：CD4017 芯片的輸出引腳（Q0 - Q9、CO）的驅動能力有限，在驅動負載時需要注意負載的大小和類型。如果負載電流過大，超過了芯片輸出引腳的驅動能力，可能會導致輸出信號的電平下降，無法正常驅動負載工作。因此，當驅動大功率負載時，必須外接合適的驅動電路，如晶體管放大器、集成電路驅動器等，確保芯片輸出引腳與負載之間實現良好的匹配 。

　　6.2 電路設計與布局注意事項

　　電源濾波與去耦：為了保證 CD4017 芯片工作的穩定性，減少電源噪聲對芯片的影響，在電源電路設計中，必須進行有效的電源濾波和去耦。在 VDD 引腳附近連接一個 0.1μF 的瓷片電容到地，用于濾除高頻噪聲；同時，還可以并聯一個 10μF 左右的電解電容，用于濾除低頻噪聲和穩定電源電壓。在電路板布局時，這些濾波電容應盡量靠近芯片的電源引腳，以減小電源噪聲的干擾路徑 。

　　接地設計：良好的接地設計對于 CD4017 芯片電路的

　　穩定性至關重要。在電路板設計中，應采用單點接地或多點接地的方式，確保芯片的接地引腳 VSS 能夠可靠接地。避免出現接地環路，防止因接地不良而引入噪聲干擾，影響芯片的正常工作。同時，接地線應盡量加粗，以減小接地電阻，提高接地的可靠性 。

　　信號走線布局：在電路板布局時，CD4017 芯片的輸入信號（如時鐘信號 CP、控制信號 CR 和 INH 等）和輸出信號（Q0 - Q9、CO）的走線應合理規劃。時鐘信號走線應盡量短且遠離其他信號線，以減少信號干擾；輸入信號和輸出信號的走線應避免交叉，防止相互干擾。對于敏感信號，可以采用屏蔽措施，如使用屏蔽線或在電路板上設置屏蔽層，提高信號的抗干擾能力 。

　　芯片散熱考慮：雖然 CD4017 芯片屬于低功耗芯片，但在長時間連續工作或工作環境溫度較高的情況下，也需要考慮芯片的散熱問題。在電路板設計時，可以通過增加散熱銅箔面積、設置散熱孔等方式，幫助芯片散熱。如果芯片工作在高溫環境下，還可以考慮加裝散熱片或采用強制風冷等散熱措施，確保芯片的工作溫度在規定的范圍內 。

　　6.3 故障排查與維護注意事項

　　常見故障現象與原因分析：在使用 CD4017 芯片的過程中，可能會出現各種故障現象。例如，芯片不計數，可能的原因包括時鐘信號未輸入、CP 引腳連接錯誤、時鐘信號頻率超出芯片工作范圍、芯片損壞等；輸出引腳無信號輸出，可能是因為芯片未正常工作、輸出引腳連接錯誤、負載過重導致輸出信號被拉低、芯片內部譯碼電路故障等；計數不準確，可能是由于輸入信號存在干擾、時鐘信號不穩定、芯片工作電壓異常等原因引起 。

　　故障排查方法：當出現故障時，首先應檢查電源電路，確保芯片的工作電壓正常且穩定。然后，使用示波器等儀器檢測時鐘信號是否正常輸入到 CP 引腳，以及信號的頻率、幅度和波形是否符合要求。接著，檢查芯片的其他輸入引腳（如 CR、INH）的電平狀態是否正確，是否存在異常的高電平或低電平。對于輸出引腳，可以通過測量輸出信號的電平來判斷芯片是否正常工作。如果懷疑芯片損壞，可以采用替換法，更換同型號的芯片進行測試 。

　　維護保養注意事項：為了保證 CD4017 芯片電路的長期穩定運行，需要進行定期的維護保養。定期檢查電路板上的元件是否有松動、虛焊等情況，及時進行修復。清理電路板上的灰塵和雜質，防止因灰塵積累導致電路短路或性能下降。對于長時間不使用的設備，應定期通電運行，防止芯片和其他元件因長時間閑置而出現性能退化或損壞 。

　　七、CD4017 芯片的發展與未來展望

　　7.1 技術發展歷程

　　CD4017 芯片自問世以來，隨著半導體技術的不斷發展，其性能和工藝也在持續改進。早期的 CD4017 芯片采用傳統的 CMOS 工藝，在制造工藝和性能上存在一定的局限性。隨著半導體制造工藝從微米級向納米級不斷演進，CD4017 芯片的集成度得到了顯著提高，芯片的尺寸不斷縮小，功耗進一步降低，工作速度也得到了提升。同時，芯片的可靠性和穩定性也得到了更好的保障，能夠適應更加復雜和惡劣的工作環境 。此外，在功能方面，雖然 CD4017 芯片的基本功能始終圍繞十進制計數和脈沖分配，但在一些改進型號中，增加了更多的輔助功能和接口，使其在電路設計中的應用更加靈活方便 。

　　7.2 與新型數字芯片的對比與競爭

　　在當今數字化技術飛速發展的時代，新型數字芯片不斷涌現，CD4017 芯片面臨著一定的競爭與挑戰。與一些高性能的專用數字計數器芯片相比，CD4017 芯片在計數速度、精度和功能集成度等方面可能存在一定的差距。例如，一些基于 FPGA（現場可編程門陣列）和 ASIC（專用集成電路）技術的數字計數器芯片，可以實現更高頻率的計數、更復雜的計數邏輯和更強大的功能定制。然而，CD4017 芯片也具有自身獨特的優勢。它具有成本低、使用簡單、易于理解和掌握的特點，對于一些對性能要求不是特別高、功能相對簡單的應用場景，如簡單的電子玩具、基礎教學實驗等，CD4017 芯片仍然具有很高的性價比和實用性。此外，CD4017 芯片的低功耗特性和寬工作電壓范圍，使其在一些對功耗和電源適應性有要求的應用中具有不可替代的地位

　　二、CD4017 芯片簡介

　　2.1 基本概述

　　CD4017 芯片是一款基于 CMOS 工藝制造的集成電路，它將復雜的數字邏輯功能集成在一個小小的芯片封裝內。其核心功能是實現十進制計數和脈沖分配，在數字電路中承擔著計數、分頻、順序控制等多種關鍵任務。由于采用了 CMOS 工藝，CD4017 芯片具備低功耗、高噪聲容限以及較寬的工作電壓范圍等優點，這使得它在各類電子設備中都能穩定可靠地運行。無論是在電池供電的便攜式設備，還是對穩定性要求極高的工業控制環境，CD4017 芯片都能發揮出色的性能。

　　2.2 芯片特性

　　十進制計數功能：CD4017 芯片能夠對輸入的時鐘脈沖信號進行精確計數，每接收到 10 個時鐘脈沖，計數器便完成一次從 0 到 9 的循環計數，并輸出一個進位脈沖。這種十進制計數特性使得它在需要對事件進行定量統計或需要產生特定頻率分頻信號的電路中應用廣泛。例如，在電子時鐘電路中，CD4017 可以用于對秒脈沖進行計數，進而實現分鐘和小時的計時功能。

　　譯碼輸出特性：芯片具有 10 個譯碼輸出端（Q0 - Q9），這些輸出端與計數器的計數值一一對應。當計數器處于某一計數值時，相應的輸出端會輸出高電平信號，而其他輸出端則為低電平。通過這種譯碼輸出方式，CD4017 可以方便地驅動各種顯示設備或控制其他電路模塊。比如，在 LED 流水燈電路中，利用 CD4017 的譯碼輸出端依次控制 LED 的點亮與熄滅，從而實現流水燈的效果。

　　時鐘脈沖處理特性：芯片的時鐘輸入端（CP）對輸入的時鐘脈沖具有較強的適應性。其內部的斯密特觸發器對時鐘脈沖的上升沿和下降沿時間沒有嚴格限制，這意味著 CD4017 可以處理各種不同波形和頻率的時鐘信號，只要其頻率在芯片規定的工作頻率范圍內。這種特性極大地提高了芯片在不同應用場景下的兼容性和靈活性。

　　清零與選通功能：CD4017 芯片設有清除端（CR）和輸入脈沖選通端（INH）。當清除端 CR 接收到高電平信號時，芯片內部的計數器會立即清零，所有輸出端都變?yōu)榈碗娖綘顟B(tài)，這在需要重新初始化計數過程的電路中非常有用。輸入脈沖選通端 INH 則用于控制時鐘脈沖的輸入有效性，當 INH 為低電平時，計數器在時鐘脈沖的上升沿進行計數；而當 INH 為高電平時，無論時鐘脈沖如何變化，計數器都保持當前狀態，不會進行計數操作。這種清零與選通功能為電路設計提供了更多的控制手段和靈活性。

　　寬工作電壓范圍：CD4017 芯片的工作電壓范圍通常為 3V 至 15V，這使得它能夠適應多種不同的電源環境。無論是常見的 5V 邏輯電源，還是一些采用電池供電的低電壓系統，CD4017 都能正常工作。這種寬電壓范圍特性不僅方便了芯片在不同電子設備中的應用，還提高了整個電路系統的設計靈活性和可靠性。

　　低功耗特性：得益于 CMOS 工藝的優勢，CD4017 芯片在正常工作時的功耗非常低。這對于一些對功耗有嚴格要求的應用場景，如便攜式電子設備、長時間運行的無線傳感器節點等來說，是一個非常重要的特性。低功耗意味著更長的電池續航時間和更低的系統發熱量，從而提高了設備的整體性能和穩定性。

　　2.3 應用領域

　　消費電子領域：在各類消費電子產品中，CD4017 芯片有著廣泛的應用。例如，在電子玩具中，它可以用于控制燈光的閃爍模式、音樂的節奏變化以及玩具動作的順序執行等。通過 CD4017 芯片的計數和脈沖分配功能，能夠為電子玩具增添豐富多樣的互動效果，提升玩具的趣味性和吸引力。在智能家居設備中，CD4017 也可用于控制燈光的亮度調節等級、電器設備的定時開關順序等，實現智能化的家居控制體驗。

　　工業控制領域：在工業自動化控制系統中，CD4017 芯片常用于實現順序控制和計數監測功能。例如，在自動化生產線中，它可以對產品的生產數量進行精確計數，并根據計數值控制后續工序的啟動或停止。在電機控制系統中，CD4017 可以通過輸出不同順序的脈沖信號，實現對步進電機的精確控制，從而完成諸如定位、旋轉角度控制等復雜的運動任務。此外，在工業儀器儀表中，CD4017 還可用于頻率測量、信號分頻等功能模塊，為工業生產過程中的數據監測和控制提供支持。

　　通信領域：在通信設備中，CD4017 芯片也發揮著重要作用。例如，在一些簡單的調制解調電路中，它可以用于產生特定頻率的時鐘信號，作為調制和解調的基準信號。在數字通信系統中，CD4017 可以作為分頻器，將高頻時鐘信號分頻為適合系統工作的低頻時鐘信號，以滿足不同電路模塊對時鐘頻率的要求。此外，在通信設備的狀態指示電路中，CD4017 可以通過其譯碼輸出端控制 LED 指示燈的亮滅，直觀地顯示設備的工作狀態、信號強度等信息。

　　教學實驗領域：由于 CD4017 芯片具有功能豐富、易于理解和使用的特點，它成為了電子技術教學實驗中常用的芯片之一。在電子電路實驗課程中，學生可以通過使用 CD4017 芯片搭建各種簡單的數字電路，如計數器、脈沖分配器、順序脈沖發生器等，深入理解數字電路的基本原理和工作機制。通過實際動手操作，學生能夠更好地掌握芯片引腳功能、電路連接方法以及數字邏輯設計的基本思路，為今后學習更復雜的電子技術知識打下堅實的基礎。

　　三、CD4017 芯片引腳圖詳解

　　3.1 引腳排列圖

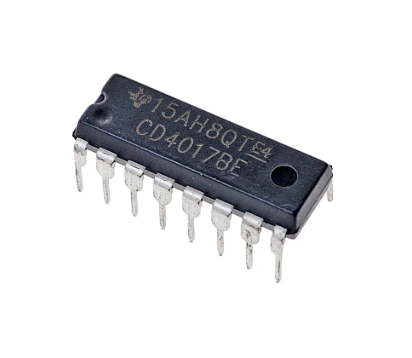

　　CD4017 芯片通常采用 16 引腳雙列直插式（DIP16）封裝，其引腳排列圖如下所示：

　　（此處應插入 CD4017 芯片的引腳排列圖，圖中清晰標注 1 - 16 號引腳的位置）

　　從引腳排列圖中可以清晰地看到，芯片的引腳分為兩排，每排各有 8 個引腳。這種標準的 DIP16 封裝形式便于在電路板上進行安裝和焊接，同時也方便與其他電子元件進行連接。在實際應用中，準確識別和連接芯片的引腳是確保電路正常工作的關鍵步驟。

　　3.2 各引腳功能說明

　　電源引腳

　　VDD（引腳 16）：該引腳為芯片的正電源輸入端，用于連接外部電源的正極。CD4017 芯片的工作電壓范圍為 3V 至 15V，具體的工作電壓值應根據實際電路設計的要求和電源供應情況來選擇。在連接電源時，需要確保電源的穩定性和輸出電壓的準確性，以保證芯片能夠正常工作。同時，為了減少電源噪聲對芯片工作的影響，通常會在 VDD 引腳附近連接一個濾波電容，一般取值為 0.1μF 左右，電容的正極接 VDD 引腳，負極接地。

　　VSS（引腳 8）：此引腳為芯片的接地端，也就是電源負極。在電路設計中，VSS 引腳必須可靠接地，以提供芯片工作所需的參考電位。良好的接地設計對于降低電路噪聲、提高系統穩定性至關重要。在實際布線時，應盡量縮短 VSS 引腳與電路板接地平面之間的連線長度，以減小接地電阻和電感，避免因接地不良而導致芯片工作異常。

　　時鐘輸入引腳

　　CP（引腳 14）：時鐘輸入端，用于接收外部輸入的時鐘脈沖信號。CD4017 芯片的計數操作是在時鐘脈沖的上升沿觸發的，即當 CP 引腳的電平從低電平跳變?yōu)楦唠娖綍r，芯片內部的計數器會進行一次計數。時鐘脈沖的頻率決定了計數器的計數速度，頻率越高，計數器計數越快。在實際應用中，時鐘脈沖信號可以由多種信號源產生，如晶體振蕩器、555 定時器構成的多諧振蕩器、微控制器的定時器輸出等。需要注意的是，輸入到 CP 引腳的時鐘脈沖信號的頻率應在 CD4017 芯片規定的工作頻率范圍內，一般情況下，其最高工作頻率可達數 MHz，具體數值可參考芯片的數據手冊。此外，為了保證時鐘脈沖信號的質量，防止干擾信號對計數準確性的影響，在 CP 引腳的輸入電路中，有時會加入一些濾波和整形電路，如 RC 濾波電路、斯密特觸發器等。

　　清除引腳

　　CR（引腳 15）：清除端，當該引腳接收到高電平信號時，芯片內部的計數器會立即被清零。此時，所有的計數脈沖輸出端（Q0 - Q9）都將變?yōu)榈碗娖綘顟B(tài)，芯片回到初始的計數狀態。在一些需要對計數過程進行初始化或重新開始計數的電路中，CR 引腳發揮著重要作用。例如，在一個用于產品計數的工業控制系統中，當一批產品生產完成后，需要將計數器清零，以便對下一批產品進行計數。此時，可以通過一個控制信號連接到 CR 引腳，當該控制信號為高電平時，CD4017 芯片的計數器被清零，實現產品計數的重新開始。在實際電路設計中，CR 引腳的控制信號可以來自手動開關、微控制器的輸出端口或其他邏輯電路的輸出信號。為了確保 CR 引腳的有效控制，通常會在 CR 引腳與控制信號之間連接一個限流電阻，以防止過大的電流損壞芯片引腳。

　　輸入脈沖選通引腳

　　INH（引腳 13）：輸入脈沖選通端，用于控制時鐘脈沖輸入的有效性。當 INH 引腳為低電平時，計數器在時鐘脈沖的上升沿進行正常計數；而當 INH 引腳為高電平時，無論時鐘脈沖如何變化，計數器都將保持當前的計數值，不會進行計數操作。這種選通功能為電路設計提供了一種靈活的控制方式，可以根據實際需要暫?；蚶^續計數器的工作。例如，在一個需要對特定時間段內的事件進行計數的電路中，可以通過控制 INH 引腳的電平來實現只在該時間段內對時鐘脈沖進行計數，而在其他時間段內暫停計數。在實際應用中，INH 引腳的控制信號可以來自各種邏輯電路或傳感器的輸出信號。同樣，為了保護芯片引腳，在 INH 引腳與控制信號之間也應連接一個適當阻值的限流電阻。

　　計數脈沖輸出引腳

　　Q0 - Q9（引腳 1 - 7、引腳 9 - 11）：這 10 個引腳為計數脈沖輸出端，它們與芯片內部計數器的計數值相對應。當計數器處于不同的計數值時，相應的輸出引腳會輸出高電平信號，而其他輸出引腳則保持低電平。具體來說，當計數器的計數值為 0 時，Q0 引腳輸出高電平；計數值為 1 時，Q1 引腳輸出高電平，以此類推，當計數值為 9 時，Q9 引腳輸出高電平。在完成一次從 0 到 9 的計數循環后，計數器會重新歸零，Q0 引腳再次輸出高電平，開始下一輪計數。這些計數脈沖輸出引腳可以直接用于驅動各種負載，如 LED 指示燈、繼電器、數碼管等，也可以作為其他邏輯電路的輸入信號，實現更復雜的數字邏輯功能。例如，在一個簡單的 LED 流水燈電路中，將 CD4017 芯片的 Q0 - Q9 引腳分別連接到 10 個 LED 的陽極，陰極接地，當芯片接收到時鐘脈沖進行計數時，對應的 LED 會依次點亮，從而實現流水燈的效果。在驅動負載時，需要注意 CD4017 芯片輸出引腳的驅動能力，一般情況下，其輸出電流有限，如果負載電流較大，可能需要外接驅動電路，如晶體管放大器、集成電路驅動器等。

　　進位脈沖輸出引腳

　　CO（引腳 12）：進位脈沖輸出端，當計數器完成一次從 0 到 9 的計數循環，即將進入下一輪計數時，CO 引腳會輸出一個高電平脈沖信號。這個進位脈沖信號可以作為下一級計數器的時鐘輸入信號，用于實現多級計數功能。通過將多個 CD4017 芯片級聯起來，可以擴展計數器的計數范圍。例如，使用兩個 CD4017 芯片級聯，可以實現從 0 到 99 的計數；使用三個 CD4017 芯片級聯，則可以實現從 0 到 999 的計數，以此類推。在級聯應用中，第一個 CD4017 芯片的 CO 引腳連接到第二個 CD4017 芯片的 CP 引腳，第二個 CD4017 芯片的 CO 引腳連接到第三個 CD4017 芯片的 CP 引腳，依此類推。這樣，當?shù)谝粋€芯片完成一次從 0 到 9 的計數循環時，其 CO 引腳輸出的進位脈沖會觸發第二個芯片進行一次計數，從而實現多級計數的功能。在實際電路設計中，為了確保進位脈沖信號的可靠傳輸，有時需要在 CO 引腳的輸出電路中加入一些緩沖和整形電路。

　　四、CD4017 芯片內部工作原理

　　4.1 內部結構概述

　　CD4017 芯片的內部主要由十進制計數器電路和時序譯碼電路兩部分組成。十進制計數器電路負責對輸入的時鐘脈沖進行計數，而時序譯碼電路則根據計數器的計數值，將相應的輸出引腳置為高電平，實現譯碼輸出功能。這兩部分電路相互協作，共同完成 CD4017 芯片的十進制計數和脈沖分配任務。

　　十進制計數器電路：該電路采用了 5 位 Johnson 計數器結構。Johnson 計數器是一種特殊的移位寄存器，它的特點是將移位寄存器的最后一級輸出反饋到第一級的輸入。在 CD4017 芯片的十進制計數器中，由 5 個 D 觸發器（F1 - F5）構成了 Johnson 計數器的主體。每個 D 觸發器的輸出端連接到下一級 D 觸發器的輸入端，而最后一級 D 觸發器 F5 的輸出端則連接到第一級 D 觸發器 F1 的輸入端。這種結構使得計數器在時鐘脈沖的作用下，能夠按照特定的順序循環計數，并且每經過 10 個時鐘脈沖，計數器就會回到初始狀態，完成一次從 0 到 9 的計數循環。

　　時序譯碼電路：時序譯碼電路由一系列的邏輯門電路組成，其主要功能是對十進制計數器的輸出狀態進行譯碼，將計數值轉換為對應的輸出引腳信號。在 CD4017 芯片中，時序譯碼電路由門電路 5 - 14 構成。這些門電路根據計數器中 5 個 D 觸發器的輸出狀態，通過邏輯運算，將相應的輸出引腳（Q0 - Q9）置為高電平。例如，當計數器的計數值為 3 時，對應的 D 觸發器狀態為 Q1 = 1、Q2 = 1、Q3 = 0、Q4 = 0、Q5 = 0，時序譯碼電路中的門電路通過對這些狀態進行邏輯運算，將 Q3 引腳置為高電平，而其他輸出引腳保持低電平。通過這種方式，CD4017 芯片能夠將計數器的計數值準確地譯碼為對應的輸出引腳信號，實現脈沖分配功能。

　　4.2 計數工作過程

　　當 CD4017 芯片的電源引腳 VDD 和 VSS 連接到合適的電源，并且芯片處于正常工作狀態時，計數工作過程如下：

　　初始狀態：在芯片上電或 CR 引腳接收到高電平信號進行清零操作后，計數器處于初始狀態，此時所有 D 觸發器的輸出 Q1 - Q5 都為低電平，對應的譯碼輸出引腳 Q0 為高電平，Q1 - Q9 為低電平。這表示計數器的當前計數值為 0。

　　時鐘脈沖觸發計數：當 CP 引腳接收到時鐘脈沖的上升沿時，十進制計數器電路開始工作。由于采用了 Johnson 計數器結構，在每個時鐘脈沖上升沿，計數器中的 D 觸發器會根據前一級 D 觸發器的輸出狀態進行狀態更新。具體來說，D 觸發器 F1 的輸入 D1 等于 F5 的輸出 Q5，D 觸發器 F2 的輸入 D2 等于 F1 的輸出 Q1，D 觸發器 F3 的輸入 D3 等于 F2 的輸出 Q2，D 觸發器 F4 的輸入 D4 等于 F3 的輸出 Q3，D 觸發器 F5 的輸入 D5 等于 F4 的輸出 Q4。在時鐘脈沖上升沿，D 觸發器根據其輸入 D 的值更新輸出 Q 的值。隨著時鐘脈沖的不斷輸入，計數器中的 D 觸發器狀態依次發生變化，從而實現計數功能。例如，在第一個時鐘脈沖上升沿后，D 觸發器 F1 的輸出 Q1 變?yōu)楦唠娖?，其?D 觸發器輸出狀態不變，此時計數器的計數值變?yōu)?1，對應的譯碼輸出引腳 Q1 變?yōu)楦唠娖?，Q0 和 Q2 - Q9 變?yōu)榈碗娖健?/span>

　　持續計數過程：隨著后續時鐘脈沖不斷輸入，計數器持續進行狀態更新和計數。每一個時鐘脈沖上升沿都會使計數器的計數值增加 1，相應的譯碼輸出引腳也會按照 Q0 - Q9 的順序依次變?yōu)楦唠娖?。當計?shù)器的計數值達到 9 時，此時 5 個 D 觸發器的狀態為 Q1 = 1、Q2 = 1、Q3 = 1、Q4 = 1、Q5 = 1。在下一個時鐘脈沖上升沿到來時，計數器完成一次從 0 到 9 的完整計數循環，所有 D 觸發器的狀態重新變?yōu)槌跏嫉牡碗娖綘顟B(tài)，計數器清零，同時 CO 引腳輸出一個高電平的進位脈沖。這個進位脈沖可以作為下一級計數器的時鐘輸入，啟動下一級計數器開始計數，從而實現多級計數功能。

　　計數循環與反饋：在完成一次計數循環后，計數器會自動回到初始狀態，重新開始下一輪計數。這種循環計數機制使得 CD4017 芯片能夠持續不斷地對輸入的時鐘脈沖進行計數，并通過譯碼輸出引腳將計數結果以脈沖分配的形式呈現出來。由于計數器內部的反饋機制（即最后一級 D 觸發器 F5 的輸出反饋到第一級 D 觸發器 F1 的輸入），保證了計數器能夠按照固定的順序和規律進行計數，確保了計數結果的準確性和穩定性 。

　　4.3 與外部電路的協同工作原理

　　CD4017 芯片在實際應用中，需要與外部多種電路協同工作，以實現不同的功能需求。

　　與時鐘信號產生電路協同：如前文所述，CD4017 芯片的計數依賴于外部輸入的時鐘脈沖信號。常見的時鐘信號產生電路有基于 555 定時器的多諧振蕩器電路、晶體振蕩器電路以及微控制器的定時器輸出電路等。以 555 定時器構成的多諧振蕩器為例，通過合理設置電阻和電容的值，可以產生不同頻率的方波信號作為 CD4017 芯片的時鐘輸入。555 定時器輸出的時鐘信號經過適當?shù)臑V波和整形后，連接到 CD4017 芯片的 CP 引腳，驅動芯片進行計數。在這個協同工作過程中，時鐘信號產生電路決定了 CD4017 芯片的計數速度，而 CD4017 芯片則按照時鐘信號的節奏進行計數和脈沖分配 。

　　與負載驅動電路協同：CD4017 芯片的 Q0 - Q9 輸出引腳可以直接驅動一些小功率負載，如 LED 指示燈。但當需要驅動大功率負載，如繼電器、電機等時，就需要外接負載驅動電路。以驅動繼電器為例，通常會使用晶體管作為驅動元件。將 CD4017 芯片的輸出引腳連接到晶體管的基極，通過晶體管的放大作用，將芯片的輸出信號放大，從而獲得足夠的電流來驅動繼電器。在這種協同工作中，CD4017 芯片起到控制信號輸出的作用，而負載驅動電路則負責將芯片的輸出信號轉換為能夠驅動負載工作的功率信號，兩者相互配合，實現對負載的控制 。

　　與控制邏輯電路協同：在一些復雜的應用場景中，CD4017 芯片需要與其他控制邏輯電路協同工作。例如，在工業自動化生產線的物料分揀系統中，CD4017 芯片用于對傳送帶上經過的物料進行計數，而控制邏輯電路則根據 CD4017 芯片的計數結果和其他傳感器（如光電傳感器）的檢測信號，判斷物料的類型和數量，進而控制分揀機構的動作?？刂七壿嬰娐房梢酝ㄟ^控制 CD4017 芯片的 CR 引腳和 INH 引腳，實現對計數過程的清零和暫停控制，確保計數的準確性和按需進行。這種協同工作模式使得 CD4017 芯片能夠更好地融入到復雜的系統中，發揮其計數和脈沖分配的功能優勢 。

　　五、CD4017 芯片應用電路實例

　　5.1 LED 流水燈電路

　　電路組成：LED 流水燈電路是 CD4017 芯片最基礎且常見的應用實例之一。該電路主要由 CD4017 芯片、10 個 LED 指示燈、限流電阻、時鐘信號產生電路以及電源電路組成。其中，CD4017 芯片的 Q0 - Q9 輸出引腳分別通過限流電阻連接到 10 個 LED 的陽極，LED 的陰極統一接地。時鐘信號產生電路可以采用基于 555 定時器的多諧振蕩器，產生頻率適中的方波信號作為 CD4017 芯片的時鐘輸入。電源電路為整個電路提供合適的工作電壓，一般可采用 5V 電源供電 。

　　工作原理：當電路通電后，555 定時器產生的時鐘脈沖信號輸入到 CD4017 芯片的 CP 引腳。隨著時鐘脈沖的不斷輸入，CD4017 芯片開始計數，其 Q0 - Q9 輸出引腳會依次輸出高電平。由于每個輸出引腳都連接著一個 LED 指示燈，并且通過限流電阻進行了電流限制，所以當某個輸出引腳為高電平時，對應的 LED 就會點亮。隨著計數的進行，LED 指示燈會按照 Q0 - Q9 的順序依次點亮，形成流水燈的效果。當計數器完成一次從 0 到 9 的計數循環后，會重新歸零，開始下一輪的流水燈顯示 。

　　電路調試與優化：在實際搭建 LED 流水燈電路時，可能會遇到一些問題。例如，如果 LED 亮度不均勻，可能是限流電阻的阻值不一致導致的，需要檢查并確保每個限流電阻的阻值相同。如果流水燈的流動速度過快或過慢，可以通過調整 555 定時器多諧振蕩器電路中的電阻和電容值，改變時鐘脈沖的頻率，從而調整 LED 流水燈的流動速度。此外，為了使流水燈效果更加美觀，可以在電路中加入一些閃爍或漸變的效果，這可以通過在 CD4017 芯片的輸出端增加額外的邏輯電路來實現 。

　　5.2 簡易電子時鐘電路

　　電路組成：簡易電子時鐘電路基于 CD4017 芯片構建，主要包括秒脈沖產生電路、多級 CD4017 計數器電路、數碼管顯示電路以及電源電路。秒脈沖產生電路通常采用高精度的晶體振蕩器配合分頻電路，產生穩定的 1Hz 秒脈沖信號，作為整個時鐘電路的計時基準。多級 CD4017 計數器電路用于實現對秒、分、小時的計數，一般需要使用多個 CD4017 芯片進行級聯。數碼管顯示電路用于顯示時間，常見的有共陽極或共陰極數碼管，配合相應的驅動電路與 CD4017 芯片的輸出引腳連接。電源電路為各部分電路提供穩定的工作電壓 。

　　工作原理：秒脈沖產生電路輸出的 1Hz 秒脈沖信號輸入到第一級 CD4017 芯片的 CP 引腳，該芯片對秒脈沖進行計數，每計滿 10 個脈沖，其 CO 引腳輸出一個進位脈沖，作為下一級 CD4017 芯片（用于計數分鐘）的時鐘輸入。分鐘計數的 CD4017 芯片在接收到進位脈沖后進行計數，同樣，當分鐘計數滿 60 時，其 CO 引腳輸出的進位脈沖作為小時計數 CD4017 芯片的時鐘輸入。各級 CD4017 芯片的計數結果通過譯碼輸出引腳連接到數碼管顯示電路，經過驅動和譯碼后，在數碼管上顯示出對應的時間數值。通過這種多級計數和脈沖傳遞的方式，實現了簡易電子時鐘的計時和顯示功能 。

　　電路改進與擴展：為了提高簡易電子時鐘的實用性，可以對電路進行一些改進和擴展。例如，增加鬧鐘功能，通過在電路中加入額外的比較器和控制邏輯電路，將設定的鬧鐘時間與當前時間進行比較，當兩者相等時，觸發報警電路發出聲音。還可以增加日歷顯示功能，通過增加更多的計數器和顯示模塊，實現對日期、月份和年份的計數和顯示。此外，為了提高時鐘的走時精度，可以采用更精確的時鐘芯片或增加溫度補償電路，減少因溫度變化對晶體振蕩器頻率的影響 。

　　5.3 工業自動化生產線計數與控制電路

　　電路組成：在工業自動化生產線中，基于 CD4017 芯片的計數與控制電路主要由光電傳感器、信號調理電路、CD4017 計數電路、控制邏輯電路、執行機構驅動電路以及電源電路組成。光電傳感器用于檢測生產線上經過的產品，當有產品經過時，光電傳感器會產生一個電信號。信號調理電路對光電傳感器輸出的信號進行放大、濾波和整形，使其成為適合 CD4017 芯片輸入的標準脈沖信號。CD4017 計數電路對產品數量進行計數，控制邏輯電路根據計數結果和預設的生產參數，控制執行機構驅動電路，進而控制執行機構（如傳送帶電機、分揀機械臂等）的動作 。

　　工作原理：當產品經過光電傳感器時，光電傳感器產生的電信號經過信號調理電路處理后，輸入到 CD4017 芯片的 CP 引腳，CD4017 芯片開始對產品數量進行計數?？刂七壿嬰娐穼崟r監測 CD4017 芯片的計數結果，當計數值達到預設的生產數量時，控制邏輯電路會發出控制信號，通過執行機構驅動電路控制傳送帶電機停止運行，或者控制分揀機械臂將產品分揀到指定的位置。同時，控制邏輯電路還可以根據生產過程中的其他需求，如產品質量檢測結果，通過控制 CD4017 芯片的 CR 引腳和 INH 引腳，實現對計數過程的清零和暫?？刂疲_保生產線的正常運行和產品質量的把控 。

　　實際應用案例分析：以某食品包裝生產線為例，使用基于 CD4017 芯片的計數與控制電路對包裝好的食品進行計數和分揀。當食品包裝盒經過光電傳感器時，CD4017 芯片開始計數。當計數達到每箱預定的包裝數量（如 24 個）時，控制邏輯電路控制傳送帶停止運行，并啟動分揀機械臂將這一箱食品推送到打包區域。同時，計數器清零，準備對下一箱食品進行計數。在生產過程中，如果檢測到某個食品包裝盒存在質量問題，質量檢測傳感器會發出信號給控制邏輯電路，控制邏輯電路立即暫停 CD4017 芯片的計數，并控制相關機構將有問題的產品剔除，待問題解決后，重新啟動計數和生產流程。這種基于 CD4017 芯片的計數與控制電路在工業自動化生產線中的應用，大大提高了生產效率和產品質量的穩定性 。

　　六、CD4017 芯片使用注意事項

　　6.1 電氣參數注意事項

　　工作電壓范圍：CD4017 芯片的工作電壓范圍為 3V 至 15V，但在實際應用中，應根據具體的電路設計和性能要求選擇合適的工作電壓。如果工作電壓過低，可能會導致芯片工作不穩定，計數不準確；而工作電壓過高，則可能會損壞芯片。一般來說，對于大多數數字邏輯電路應用，選擇 5V 或 9V 的工作電壓較為常見，既能保證芯片穩定工作，又能與其他常見的數字邏輯器件兼容 。

　　輸入信號電平：CD4017 芯片的輸入引腳（如 CP、CR、INH 等）對輸入信號的電平有一定要求。輸入信號的高電平應接近芯片的工作電壓 VDD，低電平應接近地電平 VSS。如果輸入信號的電平不符合要求，可能會導致芯片無法正常工作或出現誤動作。在設計輸入信號電路時，需要確保信號源能夠提供足夠的驅動能力，保證輸入信號的電平能夠準確地被芯片識別 。

　　工作頻率限制：雖然 CD4017 芯片對輸入時鐘脈沖的頻率有一定的適應范圍，但也存在最高工作頻率限制。在實際應用中，輸入到 CP 引腳的時鐘脈沖頻率不能超過芯片規定的最高工作頻率，否則芯片可能無法正確計數，甚至會出現邏輯混亂的情況。不同型號和批次的 CD4017 芯片，其最高工作頻率可能會有所差異，在使用前應仔細查閱芯片的數據手冊，了解其具體的工作頻率參數 。

　　驅動能力與負載匹配：CD4017 芯片的輸出引腳（Q0 - Q9、CO）的驅動能力有限，在驅動負載時需要注意負載的大小和類型。如果負載電流過大，超過了芯片輸出引腳的驅動能力，可能會導致輸出信號的電平下降，無法正常驅動負載工作。因此，當驅動大功率負載時，必須外接合適的驅動電路，如晶體管放大器、集成電路驅動器等，確保芯片輸出引腳與負載之間實現良好的匹配 。

　　6.2 電路設計與布局注意事項

　　電源濾波與去耦：為了保證 CD4017 芯片工作的穩定性，減少電源噪聲對芯片的影響，在電源電路設計中，必須進行有效的電源濾波和去耦。在 VDD 引腳附近連接一個 0.1μF 的瓷片電容到地，用于濾除高頻噪聲；同時，還可以并聯一個 10μF 左右的電解電容，用于濾除低頻噪聲和穩定電源電壓。在電路板布局時，這些濾波電容應盡量靠近芯片的電源引腳，以減小電源噪聲的干擾路徑 。

　　接地設計：良好的接地設計對于 CD4017 芯片電路的穩定性至關重要。在電路板設計中，應采用單點接地或多點接地的方式，確保芯片的接地引腳 VSS 能夠可靠接地。避免出現接地環路，防止因接地不良而引入噪聲干擾，影響芯片的正常工作。同時，接地線應盡量加粗，以減小接地電阻，提高接地的可靠性 。

　　信號走線布局：在電路板布局時，CD4017 芯片的輸入信號（如時鐘信號 CP、控制信號 CR 和 INH 等）和輸出信號（Q0 - Q9、CO）的走線應合理規劃。時鐘信號走線應盡量短且遠離其他信號線，以減少信號干擾；輸入信號和輸出信號的走線應避免交叉，防止相互干擾。對于敏感信號，可以采用屏蔽措施，如使用屏蔽線或在電路板上設置屏蔽層，提高信號的抗干擾能力 。

　　芯片散熱考慮：雖然 CD4017 芯片屬于低功耗芯片，但在長時間連續工作或工作環境溫度較高的情況下，也需要考慮芯片的散熱問題。在電路板設計時，可以通過增加散熱銅箔面積、設置散熱孔等方式，幫助芯片散熱。如果芯片工作在高溫環境下，還可以考慮加裝散熱片或采用強制風冷等散熱措施，確保芯片的工作溫度在規定的范圍內 。

　　6.3 故障排查與維護注意事項

　　常見故障現象與原因分析：在使用 CD4017 芯片的過程中，可能會出現各種故障現象。例如，芯片不計數，可能的原因包括時鐘信號未輸入、CP 引腳連接錯誤、時鐘信號頻率超出芯片工作范圍、芯片損壞等；輸出引腳無信號輸出，可能是因為芯片未正常工作、輸出引腳連接錯誤、負載過重導致輸出信號被拉低、芯片內部譯碼電路故障等；計數不準確，可能是由于輸入信號存在干擾、時鐘信號不穩定、芯片工作電壓異常等原因引起 。

　　故障排查方法：當出現故障時，首先應檢查電源電路，確保芯片的工作電壓正常且穩定。然后，使用示波器等儀器檢測時鐘信號是否正常輸入到 CP 引腳，以及信號的頻率、幅度和波形是否符合要求。接著，檢查芯片的其他輸入引腳（如 CR、INH）的電平狀態是否正確，是否存在異常的高電平或低電平。對于輸出引腳，可以通過測量輸出信號的電平來判斷芯片是否正常工作。如果懷疑芯片損壞，可以采用替換法，更換同型號的芯片進行測試 。

　　維護保養注意事項：為了保證 CD4017 芯片電路的長期穩定運行，需要進行定期的維護保養。定期檢查電路板上的元件是否有松動、虛焊等情況，及時進行修復。清理電路板上的灰塵和雜質，防止因灰塵積累導致電路短路或性能下降。對于長時間不使用的設備，應定期通電運行，防止芯片和其他元件因長時間閑置而出現性能退化或損壞 。

　　七、CD4017 芯片的發展與未來展望

　　7.1 技術發展歷程

　　CD4017 芯片自問世以來，隨著半導體技術的不斷發展，其性能和工藝也在持續改進。早期的 CD4017 芯片采用傳統的 CMOS 工藝，在制造工藝和性能上存在一定的局限性。隨著半導體制造工藝從微米級向納米級不斷演進，CD4017 芯片的集成度得到了顯著提高，芯片的尺寸不斷縮小，功耗進一步降低，工作速度也得到了提升。同時，芯片的可靠性和穩定性也得到了更好的保障，能夠適應更加復雜和惡劣的工作環境 。此外，在功能方面，雖然 CD4017 芯片的基本功能始終圍繞十進制計數和脈沖分配，但在一些改進型號中，增加了更多的輔助功能和接口，使其在電路設計中的應用更加靈活方便 。

　　7.2 與新型數字芯片的對比與競爭

　　在當今數字化技術飛速發展的時代，新型數字芯片不斷涌現，CD4017 芯片面臨著一定的競爭與挑戰。與一些高性能的專用數字計數器芯片相比，CD4017 芯片在計數速度、精度和功能集成度等方面可能存在一定的差距。例如，一些基于 FPGA（現場可編程門陣列）和 ASIC（專用集成電路）技術的數字計數器芯片，可以實現更高頻率的計數、更復雜的計數邏輯和更強大的功能定制。然而，CD4017 芯片也具有自身獨特的優勢。它具有成本低、使用簡單、易于理解和掌握的特點，對于一些對性能要求不是特別高、功能相對簡單的應用場景，如簡單的電子玩具、基礎教學實驗等，CD4017 芯片仍然具有很高的性價比和實用性。此外，CD4017 芯片的低功耗特性和寬工作電壓范圍，使其在一些對功耗和電源適應性有要求的應用中具有不可替代的地位。

　　7.3 與新興技術融合的發展趨勢

　　隨著物聯網（IoT）、人工智能（AI）等新興技術的蓬勃發展，CD4017 芯片也展現出與這些前沿領域融合的潛力。在物聯網應用中，CD4017 芯片可用于傳感器節點的計數與控制模塊。例如，在環境監測系統中，通過 CD4017 芯片對傳感器采集數據的次數進行計數，結合控制邏輯實現周期性的數據采集與傳輸，能夠有效降低傳感器節點的功耗，延長設備續航時間。同時，利用其脈沖分配功能，可有序控制多個傳感器的工作時序，避免信號干擾，提升數據采集的準確性 。

　　在人工智能邊緣計算設備中，CD4017 芯片可以作為基礎的計數與控制單元，輔助實現數據預處理和任務調度。盡管 CD4017 芯片的處理能力無法與高性能 AI 芯片相比，但在一些對計算資源需求較低的邊緣設備中，其低成本、低功耗的特點使其能夠承擔簡單的計數任務，如對輸入數據的批次進行計數，協助主處理器進行數據處理流程的管理 。此外，隨著 AI 算法的不斷簡化和優化，未來可能出現基于 CD4017 芯片的簡易 AI 控制電路，實現一些基礎的模式識別與決策功能，例如在智能家居設備中，通過計數和脈沖分配實現對用戶行為模式的簡單學習與響應。

　　7.4 未來技術升級方向

　　從技術升級的角度來看，未來 CD4017 芯片可能會在以下幾個方面實現突破。首先是工藝制程的進一步優化，隨著半導體制造工藝向更先進的納米級別發展，CD4017 芯片有望在保持現有功能的基礎上，進一步縮小芯片尺寸，降低功耗，并提升工作頻率。這將使得 CD4017 芯片能夠在更緊湊的電路設計中應用，并且在對功耗和速度要求更高的場景中發揮作用 。

　　其次是功能的集成與擴展。未來的 CD4017 芯片可能會集成更多的功能模塊，如內置簡單的模數轉換（ADC）或數模轉換（DAC）功能，使其能夠直接處理模擬信號，拓寬應用范圍。此外，增加通信接口功能也是一個重要發展方向，例如集成 SPI、I2C 等通信協議接口，方便與其他芯片或微控制器進行數據交互，實現更復雜的系統功能。通過這些功能擴展，CD4017 芯片將從單一的計數與脈沖分配芯片，逐步發展成為具有綜合處理能力的多功能芯片 。

　　再者，在可靠性和穩定性方面，未來的 CD4017 芯片可能會采用更先進的封裝技術和抗干擾設計。例如，采用更堅固的封裝材料和更優化的引腳布局，提高芯片的抗機械沖擊和抗電磁干擾能力，使其能夠在更惡劣的工業環境和特殊應用場景中穩定工作 。同時，通過引入故障診斷和自修復機制，提升芯片的容錯能力，降低系統的維護成本和故障率。

　　7.5 教育與開源社區的推動作用

　　在教育領域，CD4017 芯片作為經典的數字電路教學元件，將持續發揮重要作用。隨著電子技術教育的普及和創新，CD4017 芯片的教學方式也將不斷革新。例如，結合虛擬仿真技術，學生可以在虛擬環境中搭建基于 CD4017 芯片的電路，進行計數、脈沖分配等功能的模擬實驗，加深對芯片工作原理的理解。同時，開源硬件平臺如 Arduino、Raspberry Pi 與 CD4017 芯片的結合教學，能夠讓學生在掌握基礎電路知識的同時，學習到更先進的編程控制和系統集成技術，激發學生的創新思維和實踐能力 。

　　開源社區對于 CD4017 芯片的發展同樣具有重要意義。眾多電子愛好者和開發者在開源社區中分享基于 CD4017 芯片的創意項目和技術經驗，形成了豐富的資源庫。這些開源項目涵蓋了從簡單的電子玩具到復雜的工業控制應用，為其他開發者提供了寶貴的參考和借鑒。通過開源社區的交流與合作，能夠加速 CD4017 芯片在新領域的應用探索，推動其技術的不斷創新和發展 。

　　八、結論

　　CD4017 芯片作為一款經典的十進制計數器 / 脈沖分配器，憑借其獨特的功能特性和廣泛的應用場景，在數字電路領域占據著重要地位。從引腳功能的精準設計，到內部工作原理的精妙實現，再到與外部電路的協同應用，CD4017 芯片展現出強大的適應性和靈活性 。通過對 LED 流水燈、簡易電子時鐘、工業自動化生產線計數與控制等典型應用電路的分析，我們可以清晰地看到 CD4017 芯片在不同領域的實際價值和應用潛力 。

　　在使用 CD4017 芯片時，嚴格遵循電氣參數要求，合理進行電路設計與布局，并掌握有效的故障排查和維護方法，是確保芯片穩定可靠工作的關鍵。展望未來，盡管面臨新型數字芯片的競爭，但 CD4017 芯片憑借自身優勢，在與新興技術融合、技術升級、教育與開源社區推動等方面仍具有廣闊的發展空間 。隨著技術的不斷進步，CD4017 芯片有望在更多新領域發揮重要作用，持續為電子技術的發展貢獻力量。無論是電子工程師、愛好者，還是相關領域的研究人員，深入了解 CD4017 芯片的引腳圖及功能，都將為其在電子技術領域的探索和創新提供堅實的基礎 。
