STM32F103ZET6 是意法半導體推出的一款基于 ARM Cortex-M3 內核的 32 位高性能微控制器，憑借其豐富的資源、強大的性能和廣泛的應用領域，在嵌入式系統開發中占據著重要地位。以下將對其進行詳細介紹。

　　一、芯片概述

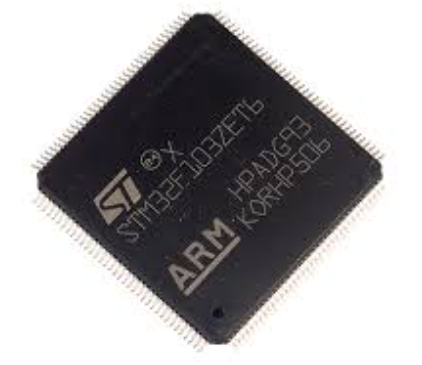

　　STM32F103ZET6 采用 LQFP144 封裝，擁有 144 個引腳。其工作頻率高達 72MHz，這使得它能夠快速處理各種復雜的任務。芯片內置 512KB 的閃存（Flash Memory），可用于存儲程序代碼和一些需要長期保存的數據；64KB 的靜態隨機存取存儲器（SRAM），為程序運行過程中的數據存儲和操作提供了臨時空間。這種大容量的存儲配置，使得開發者能夠輕松實現較為復雜的功能，無需過多擔心存儲容量不足的問題。該芯片集成了豐富的外設接口，如 ADC（模擬數字轉換器）、DAC（數字模擬轉換器）、DMA（直接內存訪問）、USART（通用同步異步收發器）、SPI（串行外設接口）、I2C（集成電路總線）、CAN（控制器局域網）、USB（通用串行總線）等。這些外設接口極大地拓展了芯片的應用范圍，使其能夠滿足不同領域的多樣化需求。

　　二、核心特性

　　ARM Cortex-M3 內核：STM32F103ZET6 采用的 ARM Cortex-M3 內核是一款具有出色性能的 32 位 RISC（精簡指令集計算機）核心。它采用了先進的哈佛架構，將數據總線和指令總線分離，允許同時進行數據訪問和指令讀取，大大提高了處理效率。該內核支持 Thumb-2 指令集，這種指令集結合了 16 位和 32 位指令的優點，在保持代碼高效執行的同時，提高了代碼密度，減少了程序占用的存儲空間。Cortex-M3 內核內置了嵌套向量中斷控制器（NVIC），它支持多達 68 個可屏蔽中斷通道，能夠快速響應外部中斷請求，確保系統在面對各種突發情況時能夠及時做出處理，這對于實時性要求較高的應用場景至關重要。此外，內核還集成了硬件除法器和單周期乘法器，使得數據運算更加高效，能夠快速完成復雜的數學運算任務。

　　時鐘管理：芯片的時鐘系統較為復雜且靈活，主時鐘源包括 4 - 16MHz 的外部晶體振蕩器（HSE）和內部 8MHz 的 RC 振蕩器（HSI）。HSE 通常用于提供高精度的時鐘信號，適用于對時鐘精度要求較高的應用，如通信模塊等；而 HSI 則具有啟動速度快的特點，在系統啟動初期可以快速為芯片提供時鐘。輔助時鐘源有 32.768kHz 的外部晶體（LSE，主要用于 RTC 實時時鐘）和內部 40kHz 的 RC 振蕩器（LSI）。系統還配備了 PLL（鎖相環），它是一個可編程倍頻器，倍數范圍為 2 - 16 倍，通過對輸入時鐘信號進行倍頻處理，為系統生成穩定且滿足不同需求的時鐘頻率，從而確保各個模塊能夠在合適的時鐘頻率下高效運行。時鐘安全系統（CSS）是該芯片時鐘管理的一個重要特性。它能夠?qū)崟r(shí)檢測 HSE 的工作狀態，一旦檢測到 HSE 出現故障，會立即自動切換到 HSI，以保證系統的時鐘供應不會中斷，維持系統的正常運行，避免因時鐘故障導致系統崩潰。

　　電源管理模式：為了滿足不同應用場景下對功耗的要求，STM32F103ZET6 具備多種電源管理模式。睡眠模式下，只有 CPU 處于停止?fàn)顟B(tài)，而所有外設繼續運行。此時，當發生中斷或事件時，外設能夠迅速喚醒 CPU，使系統恢復正常工作。這種模式適用于一些對實時響應要求較高，但在空閑時段需要降低功耗的應用，如智能傳感器節點，在沒有數據采集任務時進入睡眠模式，當傳感器檢測到信號變化時及時喚醒 CPU 進行處理。停止模式在保持 SRAM 和寄存器內容的同時，實現了最低的功耗。在該模式下，電壓調節器可以置于正?；虻凸β誓Ｊ?，進一步優化功耗。設備可以通過任何 EXTI（外部中斷 / 事件控制器）線路從停止模式喚醒，這些喚醒源包括 16 條外部線、PVD（電源電壓檢測）輸出、RTC 警報或 USB 喚醒等。例如，在一些電池供電的便攜式設備中，長時間不操作時進入停止模式，當用戶按下特定按鍵（對應外部中斷線）時，設備被喚醒。待機模式是功耗最低的模式，在該模式下，關閉內部電壓調節器，使整個 1.8V 域斷電，僅保留備份域和待機電路供電。這種模式適合于設備長時間不使用，但需要保持某些關鍵信息（如 RTC 計時、部分配置信息等）的場景，如智能手表在充電完成后長時間靜置時進入待機模式，當用戶再次拿起手表時，通過特定操作喚醒設備。

　　三、內存配置

　　閃存（Flash）：STM32F103ZET6 的 512KB 閃存用于存儲程序代碼和一些需要長期保存的數據。它支持字節、半字和字編程，開發者可以根據實際需求靈活地對閃存進行操作。閃存具有 10,000 次擦寫周期耐久性，這意味著在正常使用情況下，經過大量的程序燒寫和更新操作，閃存依然能夠可靠地工作。數據保持能力長達 20 年，能夠確保存儲在其中的數據在較長時間內不會丟失，為一些對數據長期保存有要求的應用提供了保障。該閃存支持 IAP（在應用編程）和 ICP（在電路編程）。IAP 使得設備在運行過程中可以通過特定的通信接口（如 USART、SPI 等）對自身的程序代碼進行更新，這在一些需要遠程升級程序的應用場景中非常實用，例如智能電表可以通過無線通信模塊接收新的程序版本并進行自我更新。ICP 則是通過專門的編程器或調試器，利用芯片的特定接口（如 JTAG、SWD）對閃存進行編程，這是在開發初期和一些對編程環境要求較為嚴格的情況下常用的方式。

　　靜態隨機存取存儲器（SRAM）：64KB 的 SRAM 為程序運行過程中的數據存儲和操作提供了臨時空間。它具有零等待周期訪問的特性，這意味著 CPU 可以快速地對 SRAM 中的數據進行讀寫操作，無需等待額外的時鐘周期，大大提高了數據處理的速度。在統一編址空間下，SRAM 支持位帶操作（Bit - Banding）。位帶操作允許對 SRAM 中的每一位進行單獨的尋址和操作，這在一些需要對硬件寄存器進行精細控制的場景中非常有用，例如對 GPIO 端口的某一位進行單獨的置位或清零操作，通過位帶操作可以簡化代碼編寫，提高代碼的可讀性和執行效率。

　　四、外設功能

　　ADC（模擬數字轉換器）：芯片集成了 3 個 12 位 ADC，具有出色的性能。其轉換時間僅為 1μs，能夠快速地將模擬信號轉換為數字信號，以滿足對實時性要求較高的應用場景，如音頻信號采集、傳感器數據讀取等。這 3 個 ADC 總共支持多達 21 個外部通道，開發者可以根據實際需求靈活選擇通道來連接不同的模擬信號源。ADC 支持掃描模式，在該模式下，ADC 可以按照預先設定的順序依次對多個通道的模擬信號進行轉換，非常適合需要同時采集多個模擬量的應用，如環境監測設備中，需要同時采集溫度、濕度、光照強度等多種模擬信號。它還支持注入模式，注入模式允許在正常轉換序列中插入特定的轉換請求，優先對某些關鍵通道的信號進行轉換，這在一些對特定信號的實時監測要求較高的應用中具有重要意義。ADC 的輸入范圍為 0 - 3.6V，能夠適應大多數常見模擬信號的幅值范圍，并且可以通過外部電路進行適當?shù)恼{(diào)整和擴展。

　　DAC（數字模擬轉換器）：STM32F103ZET6 配備了 2 個 12 位 DAC 通道，可將數字信號轉換為模擬信號輸出。這在一些需要輸出模擬控制信號的應用中非常有用，例如音頻播放設備中，將數字音頻信號轉換為模擬音頻信號，通過揚聲器播放出聲音；在電機控制中，根據控制算法生成的數字信號，通過 DAC 轉換為模擬電壓信號，用于控制電機的轉速和轉向。

　　DMA（直接內存訪問）：DMA 控制器能夠?qū)崿F(xiàn)外設到內存、內存到外設以及內存到內存的高速數據傳輸。在數據傳輸過程中，DMA 控制器可以獨立于 CPU 進行工作，大大減輕了 CPU 的負擔，使 CPU 能夠?qū)Ｗ⒂谄渌匾娜蝿?wù)。例如，在數據采集系統中，ADC 采集到的數據可以通過 DMA 直接傳輸?shù)絻?nèi)存中，而無需 CPU 頻繁地進行數據搬運操作，從而提高了系統的數據采集和處理效率。DMA 支持多種數據傳輸模式，包括單次傳輸、塊傳輸和循環傳輸?shù)?，開發者可以根據實際應用需求選擇合適的傳輸模式。它還具有靈活的通道配置，能夠同時管理多個外設的數據傳輸請求，確保各個外設的數據傳輸有序進行。

　　USART（通用同步異步收發器）：芯片提供了 3 個 USART 接口，這些接口功能強大，支持同步 / 異步模式。在異步模式下，USART 可以與各種標準的異步通信設備進行通信，如電腦的串口、藍牙模塊等，通信速率最高可達 4.5Mbps，能夠滿足大多數低速和中速數據通信的需求。在同步模式下，通過使用時鐘信號來同步數據傳輸，可以實現更高速、更可靠的數據通信，適用于一些對數據傳輸速率和準確性要求較高的場景，如與某些高速傳感器或外部設備進行通信。USART 接口還支持 ISO7816 接口、LIN（本地互聯網絡）、IrDA（紅外數據協會）接口和調制解調控制等多種通信協議和功能擴展。例如，通過 ISO7816 接口可以與智能卡進行通信，實現身份識別、數據存儲等功能；利用 LIN 協議可以構建汽車內部的低成本網絡，實現車內各個電子模塊之間的通信；通過 IrDA 接口可以實現紅外無線數據傳輸，適用于一些短距離、低功耗的數據通信場景，如遙控器與設備之間的通信。

　　SPI（串行外設接口）：2 個 SPI 接口為芯片與各種外圍設備以串行方式進行通信提供了便利。SPI 接口支持主 / 從模式，在主模式下，芯片可以作為 SPI 總線的主機，控制總線上的其他從設備進行數據傳輸；在從模式下，芯片則作為從設備，響應主機的命令并進行數據交互。SPI 接口的數據傳輸速率非常高，可達 18Mbps，這使得它適用于需要高速數據傳輸?shù)膽?yīng)用場景，如與外部 Flash 芯片進行數據讀寫、與高速 ADC 或 DAC 進行通信等。SPI 接口通過四條線進行通信，分別是時鐘線（SCK）、主機輸出從機輸入線（MOSI）、主機輸入從機輸出線（MISO）和從機選擇線（SS）。這種簡單的接口設計使得 SPI 在硬件連接上較為方便，同時也便于軟件編程實現數據的傳輸和控制。

　　I2C（集成電路總線）：2 個 I2C 接口支持 SMBus（系統管理總線）/PMBus（電源管理總線）協議，是一種簡單、雙向二線制同步串行總線。I2C 接口通過兩根線，即數據線（SDA）和時鐘線（SCL），實現多個設備之間的通信。在 I2C 總線上，每個設備都有唯一的地址，主機通過發送設備地址來選擇與之通信的從設備。I2C 接口的通信速率最高可達 400kHz，適用于一些低速設備之間的通信，如與 EEPROM 芯片進行數據讀寫、與傳感器模塊進行通信獲取環境數據等。由于其二線制的簡單設計，I2C 接口在硬件布線方面較為簡潔，減少了電路板的空間占用，同時也降低了硬件成本，非常適合在一些對空間和成本要求較高的應用中使用。

　　CAN（控制器局域網）：STM32F103ZET6 集成了 1 個 CAN 2.0B 主動控制器，CAN 總線是一種廣泛應用于工業控制領域的現場總線。它具有高可靠性、實時性強、抗干擾能力強等優點，能夠在復雜的工業環境中可靠地實現多個節點之間的數據通信。CAN 總線采用差分信號傳輸，有效提高了信號的抗干擾能力，并且支持多主通信模式，網絡中的任何一個節點都可以在任意時刻主動向網絡上的其他節點發送數據。在工業自動化、汽車電子等領域，CAN 總線被廣泛應用于連接各種控制器、傳感器和執行器等設備，實現設備之間的協同工作和數據共享。例如，在汽車的電子控制系統中，發動機控制單元、車身控制單元、儀表盤等設備通過 CAN 總線進行通信，實時傳遞車輛的運行狀態信息和控制指令。

　　USB（通用串行總線）：芯片內置了全速 USB 2.0 設備接口，通信速率可達 12Mbps，能夠方便地與電腦或其他支持 USB 接口的設備進行數據通信。作為 USB 設備，STM32F103ZET6 可以實現多種功能，如數據存儲設備（類似 U 盤）、人機交互設備（如鍵盤、鼠標）、通信設備（如 USB 轉串口模塊）等。USB 接口的使用大大提高了設備與外部世界的連接便利性和數據傳輸效率，使得開發者能夠輕松地將 STM32F103ZET6 應用于各種需要與電腦或其他 USB 設備進行交互的場景中。

　　五、系統設計

　　時鐘樹：STM32F103ZET6 的時鐘樹是一個復雜而有序的結構，它將不同的時鐘源進行合理的分配和處理，為芯片的各個模塊提供合適的時鐘信號。如前文所述，主時鐘源 HSE 和 HSI 經過 PLL 的倍頻處理后，可以為系統時鐘（SYSCLK）提供不同頻率的時鐘信號。系統時鐘又進一步分頻為 AHB 總線時鐘（HCLK）和 APB1、APB2 總線時鐘。AHB 總線主要用于連接高速外設，如 CPU、內存控制器、DMA 等，HCLK 為這些高速外設提供時鐘。APB1 總線用于連接低速外設，如 USART1 - 3、SPI2、I2C1 - 2 等，APB2 總線則用于連接一些高速外設，如 USART4 - 5、SPI1、ADC 等。通過對時鐘樹的合理配置，開發者可以根據不同外設的工作頻率要求，為其提供最合適的時鐘信號，在保證系統性能的同時，優化功耗。例如，對于一些對速度要求不高的外設，可以降低其時鐘頻率，以減少功耗；而對于高速數據處理的外設，則提供較高的時鐘頻率，確保其高效運行。

　　復位電路：芯片具備多種復位方式，以確保系統在各種異常情況下能夠恢復到初始狀態，正常運行。上電復位（POR）是在系統通電時發生的，當電源電壓上升到一定值時，POR 電路會產生一個復位信號，將芯片內的各個寄存器和電路初始化為默認狀態，確保系統從一個已知的穩定狀態開始運行。斷電復位（PDR）則是在電源電壓下降到一定閾值時觸發，同樣會使芯片進入復位狀態，避免在電源不穩定的情況下系統出現錯誤操作。此外，芯片還支持可編程電壓監測（PVD），通過設置 PVD 的閾值電壓，當電源電壓低于或高于設定的閾值時，PVD 會產生一個中斷信號，通知 CPU 進行相應的處理，如保存重要數據、進入低功耗模式等，以保護系統免受電源波動的影響。除了上述硬件復位方式外，芯片還支持軟件復位，開發者可以在程序中通過特定的指令使芯片進入復位狀態，這在一些需要對系統進行重新初始化或處理某些嚴重錯誤的情況下非常有用。

　　低功耗模式：前文已經詳細介紹了睡眠模式、停止模式和待機模式這三種低功耗模式，這些模式在不同的應用場景中發揮著重要作用。在電池供電的設備中，如便攜式醫療設備、可穿戴設備等，低功耗模式可以顯著延長電池的使用壽命。通過合理地控制設備在不同工作狀態下進入相應的低功耗模式，能夠在滿足設備功能需求的同時，最大限度地降低功耗，提高設備的續航能力。例如，在可穿戴設備中，當用戶長時間不操作時，設備進入待機模式，只有極少量的電路保持供電，功耗極低；當用戶有操作時，設備迅速?gòu)拇龣C(jī)模式喚醒，進入正常工作狀態，為用戶提供服務。

　　六、軟件支持

　　標準庫：雖然隨著技術的發展，現代開發更推薦使用 HAL 庫或其他框架，但標準庫在 STM32F103ZET6 的開發歷史中曾經發揮了重要作用。標準庫是意法半導體針對 STM32 系列芯片提供的一套函數庫，它對芯片的寄存器操作進行了封裝，開發者可以通過調用這些函數來實現對芯片各種功能的控制，而無需直接操作復雜的寄存器。標準庫提供了豐富的函數接口，涵蓋了芯片的各個外設模塊，如 GPIO 控制函數、USART 通信函數、SPI 通信函數等。使用標準庫進行開發可以降低開發難度，提高開發效率，尤其對于初學者來說，能夠更快地掌握 STM32F103ZET6 的開發方法。然而，標準庫也存在一些局限性，例如不同系列芯片的標準庫之間兼容性較差，當開發者需要從一個系列的芯片遷移到另一個系列時，可能需要對代碼進行較大幅度的修改。

　　HAL 庫：HAL（Hardware Abstraction Layer）庫是意法半導體推出的新一代軟件庫，旨在提供一種更通用、更易于使用的方式來開發 STM32 系列芯片。HAL 庫對硬件進行了更高層次的抽象，進一步簡化了開發者對芯片外設的操作。它具有更好的跨平臺性，不同系列的 STM32 芯片在使用 HAL 庫時，代碼結構和函數接口具有較高的一致性，這使得開發者在進行芯片選型和項目移植時更加方便。HAL 庫提供了豐富的示例代碼和文檔，幫助開發者快速上手。通過 HAL 庫，開發者可以使用統一的函數接口來配置和控制不同的外設，而無需深入了解底層硬件細節。

　　HAL 庫（續）：例如，無論是在 STM32F103ZET6 還是其他 STM32 芯片上使用 USART 進行通信，開發者只需調用 HAL 庫中類似HAL_USART_Init()進行初始化配置，HAL_USART_Transmit()和HAL_USART_Receive()進行數據發送與接收等函數，就可以快速實現基本功能。同時，HAL 庫還支持回調函數機制，以中斷方式處理數據收發時，通過設置回調函數，在數據接收完成或發送完成等事件發生時，自動執行相應的回調函數代碼，方便開發者進行數據處理和邏輯編寫，使程序結構更加清晰，也增強了代碼的可擴展性和可維護性。此外，HAL 庫還集成了對 RTOS（實時操作系統）的支持，如 FreeRTOS、uC/OS 等，這使得開發者在開發需要多任務處理的復雜應用時，能夠更加便捷地將 STM32F103ZET6 與 RTOS 結合使用，合理分配系統資源，實現任務的高效調度與管理 。

　　LL 庫：LL（Low - Layer）庫是介于寄存器操作和 HAL 庫之間的軟件庫。它更接近底層硬件，對芯片的寄存器操作進行了簡單的封裝，相比 HAL 庫具有更高的執行效率和更低的資源占用。在對代碼執行速度和內存占用要求較高的應用場景中，LL 庫具有明顯優勢。例如，在一些實時性要求極高的工業控制應用中，使用 LL 庫對定時器進行配置和操作，可以減少函數調用的開銷，更精準地控制定時器的定時周期和計數等功能，從而實現對工業設備的精確控制。LL 庫的函數命名和結構與寄存器操作較為相似，對于熟悉寄存器操作的開發者來說，上手難度較低，并且在進行一些對硬件底層細節要求較高的開發任務時，LL 庫能夠提供更直接、更靈活的操作方式。同時，LL 庫也保持了一定的可移植性，在不同的 STM32 系列芯片間移植代碼時，相對標準庫也更為方便。

　　開發工具鏈

　　集成開發環境（IDE）：目前，用于 STM32F103ZET6 開發的常用 IDE 有 Keil MDK 和 STM32CubeIDE。Keil MDK（Microcontroller Development Kit）是一款功能強大且被廣泛使用的嵌入式開發工具，它集成了編輯器、編譯器、調試器等功能，支持 ARM 匯編語言、C 語言和 C++ 語言編程。Keil MDK 提供了豐富的工程模板和配置選項，方便開發者快速創建工程并進行芯片的初始化配置、代碼編寫、編譯和調試等操作。它還具備強大的代碼分析和優化功能，能夠幫助開發者提高代碼質量和執行效率。STM32CubeIDE 是意法半導體推出的一站式開發環境，基于 Eclipse 框架構建。它不僅集成了代碼編輯器、編譯器和調試器，還集成了 STM32CubeMX 工具的功能，能夠通過圖形化配置工具自動生成初始化代碼，極大地簡化了開發流程，降低了開發難度。開發者可以在 STM32CubeIDE 中直接進行芯片外設的配置、時鐘樹的生成、中間件的添加等操作，然后自動生成基礎代碼，在此基礎上開發者只需專注于應用邏輯的實現即可。此外，STM32CubeIDE 還支持多種調試方式，方便開發者對程序進行調試和優化 。

　　調試器：在開發過程中，調試器是必不可少的工具。常見的用于 STM32F103ZET6 調試的調試器有 ST - Link 和 J - Link。ST - Link 是意法半導體官方推出的調試器，它支持 SWD（串行線調試）和 JTAG（聯合測試工作組）調試接口，能夠?qū)崿F(xiàn)程序的下載、調試和在線仿真等功能。ST - Link 具有價格相對較低、使用方便等優點，并且與 STM32 系列芯片有很好的兼容性，在 STM32 開發中被廣泛應用。J - Link 是 SEGGER 公司推出的一款高性能調試器，同樣支持 SWD 和 JTAG 接口，其調試速度快、功能強大，除了基本的程序下載和調試功能外，還支持高級調試特性，如代碼覆蓋率分析、性能分析等，能夠幫助開發者更深入地了解程序的運行情況，優化代碼性能。不過，J - Link 的價格相對較高，適用于對調試功能要求較高的專業開發場景。

　　七、應用領域

　　工業控制：在工業自動化領域，STM32F103ZET6 憑借其豐富的外設和強大的處理能力，被廣泛應用于各種工業控制設備中。例如，在 PLC（可編程邏輯控制器）中，芯片可以通過集成的 GPIO 接口連接各種輸入輸出設備，如傳感器、繼電器等，實現對工業生產過程的邏輯控制；利用 CAN 總線接口與其他工業設備進行通信，構建工業現場網絡，實現設備之間的數據交互和協同工作；通過 ADC 對工業生產中的各種模擬信號，如溫度、壓力、流量等進行實時采集和處理，為生產過程的監控和調節提供數據支持。此外，在電機控制方面，STM32F103ZET6 可以通過產生 PWM（脈沖寬度調制）信號來控制電機的轉速和轉向，結合編碼器反饋信號實現閉環控制，提高電機控制的精度和穩定性，廣泛應用于數控機床、自動化生產線等設備的電機驅動系統中 。

　　消費電子：在消費電子領域，該芯片也有著廣泛的應用。在智能家居設備中，如智能門鎖、智能開關、智能攝像頭等，STM32F103ZET6 可以作為核心控制器。通過集成的無線通信模塊（如 Wi - Fi、藍牙等，可通過 SPI、USART 等接口連接）實現設備與手機 APP 或智能家居網關之間的通信，實現遠程控制和數據傳輸；利用 GPIO 接口和 ADC 采集傳感器數據，如門鎖的狀態信息、環境溫度濕度等，為用戶提供智能化的家居體驗。在便攜式多媒體設備中，如 MP3 播放器、電子詞典等，芯片可以通過 SPI 接口連接外部 Flash 存儲音頻、文本等數據，通過 DAC 將數字音頻信號轉換為模擬信號輸出到耳機進行播放；通過 USB 接口與電腦進行數據傳輸，實現文件的拷貝和設備的充電等功能 。

　　汽車電子：汽車電子是 STM32F103ZET6 的重要應用領域之一。在車身電子控制系統中，芯片可以用于控制汽車的燈光系統、雨刮器系統、車窗升降系統等。通過 GPIO 接口控制繼電器等開關器件，實現對燈光的開關、亮度調節，雨刮器的速度控制，車窗的升降操作等；利用 CAN 總線與汽車的其他電子控制單元（ECU）進行通信，實現車輛狀態信息的共享和協同控制。在汽車儀表盤系統中，STM32F103ZET6 可以采集車輛的各種運行數據，如車速、發動機轉速、油量等，通過 LCD（液晶顯示器）或 LED（發光二極管）顯示屏進行顯示，為駕駛員提供準確的車輛信息。此外，在汽車的安全系統中，如胎壓監測系統（TPMS）、倒車?yán)走_(dá)系統等，該芯片也發揮著重要作用，通過傳感器數據采集和處理，及時向駕駛員發出安全警示 。

　　醫療電子：在醫療設備領域，對設備的穩定性、準確性和實時性要求極高，STM32F103ZET6 能夠很好地滿足這些需求。在便攜式醫療設備中，如血糖儀、血壓計、心電監護儀等，芯片可以通過 ADC 采集傳感器輸出的模擬信號，將其轉換為數字信號后進行處理和分析，計算出人體的生理參數；利用 LCD 顯示屏顯示測量結果，并通過藍牙或 USB 接口將數據傳輸?shù)绞謾C(jī) APP 或醫院的信息管理系統中，方便患者和醫護人員進行數據查看和管理。同時，芯片的低功耗特性也使得便攜式醫療設備能夠長時間工作，滿足患者的日常使用需求。在一些大型醫療設備中，如超聲診斷儀、CT 掃描儀等，STM32F103ZET6 可以作為輔助控制器，參與設備的部分?jǐn)?shù)據處理和控制任務，與其他高性能處理器協同工作，提高設備的整體性能和可靠性 。

　　八、與其他同類芯片對比

　　與 STM32F103 系列其他型號對比：STM32F103 系列包含多個不同型號的芯片，它們?cè)诖鎯?chǔ)容量、引腳數量、外設配置等方面存在差異。與 STM32F103C8T6 相比，STM32F103ZET6 具有更大的存儲容量，C8T6 僅有 64KB 閃存和 20KB SRAM，而 ZET6 擁有 512KB 閃存和 64KB SRAM，這使得 ZET6 能夠運行更復雜的程序和處理更多的數據。在引腳數量上，C8T6 采用 LQFP48 封裝，僅有 48 個引腳，而 ZET6 采用 LQFP144 封裝，擁有 144 個引腳，引腳數量的增加使得 ZET6 能夠連接更多的外設和擴展功能，適用于更復雜的應用場景。在一些對成本敏感且功能需求相對簡單的項目中，STM32F103C8T6 可能是更好的選擇；而對于需要處理大量數據、集成多種外設功能的復雜項目，STM32F103ZET6 則更具優勢。與 STM32F103VET6 相比，二者在存儲容量上相同，但在封裝和引腳功能上略有差異，VET6 采用 LQFP100 封裝，引腳數量相對較少，在一些對電路板空間要求較為嚴格的項目中，開發者可以根據實際需求在 ZET6 和 VET6 之間進行選擇 。

　　與其他廠商同類芯片對比：相較于 Microchip PIC32 系列芯片，STM32F103ZET6 在生態系統和軟件支持方面具有明顯優勢。意法半導體為 STM32 系列芯片提供了豐富的軟件庫、開發工具和大量的技術文檔，并且擁有龐大的開發者社區，開發者在開發過程中遇到問題可以方便地獲取技術支持和解決方案。而 PIC32 系列芯片在軟件生態方面相對較弱，開發資源和社區支持相對較少。在性能方面，STM32F103ZET6 的工作頻率高達 72MHz，并且內置了硬件除法器和單周期乘法器等硬件加速單元，在數據運算能力上表現出色；相比之下，部分 PIC32 芯片在相同主頻下的數據處理效率略低。與 NXP 的 LPC1768 芯片相比，STM32F103ZET6 在成本和功耗方面具有一定競爭力。在一些對成本和功耗要求較為敏感的應用場景中，STM32F103ZET6 能夠以較低的成本和功耗實現類似的功能 。

　　九、總結

　　STM32F103ZET6 作為一款性能卓越、功能豐富的 32 位微控制器，憑借其強大的 ARM Cortex - M3 內核、豐富的外設接口、靈活的時鐘管理和電源管理模式，以及完善的軟件支持和廣泛的應用領域，在嵌入式系統開發中占據著重要地位。無論是在工業控制、消費電子、汽車電子還是醫療電子等領域，都能看到它的身影。通過合理運用其特性和功能，開發者能夠開發出滿足各種需求的高性能嵌入式系統。同時，與其他同類芯片相比，STM32F103ZET6 在性能、成本、軟件生態等方面具有一定的優勢，使其成為眾多開發者在嵌入式開發項目中的理想選擇。隨著技術的不斷發展，雖然新的微控制器不斷涌現，但 STM32F103ZET6 在當前的嵌入式市場中仍然具有重要的應用價值和廣闊的發展前景 。
