SI4732 中文說明書

　　一、SI4732 芯片概述

　　SI4732 是 Silicon Labs 公司推出的一款高性能、高度集成的廣播調諧器芯片，在現代無線通信設備領域占據重要地位。它集多種功能于一體，為收音機、多媒體設備以及便攜式電子產品等提供了高效穩定的廣播接收解決方案 。

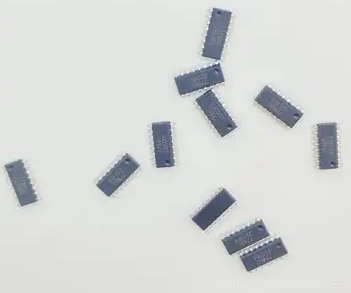

　　從外觀和封裝形式來看，SI4732 采用小巧的封裝設計，能夠有效節省印刷電路板（PCB）空間，這對于對體積要求嚴格的便攜式設備而言至關重要。其緊湊的封裝不僅不影響性能，還能在有限的空間內實現高度集成，方便工程師進行電路設計和設備組裝。

　　在功能層面，SI4732 支持廣泛的廣播頻段，包括調頻（FM）和中波（AM）廣播。這使得它能夠接收全球范圍內的眾多廣播電臺，無論是欣賞音樂、收聽新聞還是獲取其他信息，都能輕松實現。而且，SI4732 具備出色的信號接收能力，即使在信號較弱的環境下，也能通過先進的技術手段穩定接收信號，減少雜音和干擾，為用戶帶來清晰、優質的收聽體驗。

　　此外，SI4732 還具有低功耗的特點。在能源日益珍貴的今天，低功耗意味著設備能夠擁有更長的續航時間。對于依靠電池供電的便攜式收音機等設備，使用 SI4732 芯片可以顯著降低電池消耗，延長設備的使用時長，減少用戶頻繁更換電池或充電的麻煩，極大地提升了用戶使用的便利性和設備的實用性。

　　二、SI4732 芯片核心特性

　　（一）頻段支持

　　SI4732 對廣播頻段的支持十分全面且靈活。在調頻（FM）方面，它支持的頻率范圍通常為 76MHz - 108MHz，這個頻段涵蓋了全球大部分地區的 FM 廣播電臺。無論是在城市還是鄉村，無論是國內還是國外，只要處于這個頻率范圍內的 FM 電臺，SI4732 都能夠進行搜索、鎖定和接收。在一些特殊地區，如日本等，其 FM 廣播頻段可能會有所不同，而 SI4732 也能夠通過相應的設置來適配這些特殊頻段，展現出強大的兼容性。

　　對于中波（AM）廣播，SI4732 支持的頻率范圍一般為 520kHz - 1710kHz 。這個頻段同樣覆蓋了眾多的 AM 電臺，用戶可以通過該芯片收聽各種新聞資訊、談話節目以及經典的廣播內容。通過對 FM 和 AM 頻段的廣泛支持，SI4732 能夠滿足不同用戶對于廣播內容的多樣化需求，無論是喜歡流行音樂的年輕聽眾，還是熱衷時事新聞的中老年用戶，都能找到自己感興趣的廣播節目。

　?。ǘ┙邮招阅?/span>

　　在信號接收性能上，SI4732 表現卓越。它采用了先進的數字信號處理（DSP）技術，能夠對接收的信號進行高精度的處理和優化。當接收到微弱的廣播信號時，芯片內的 DSP 算法可以對信號進行增強和濾波處理，有效去除外界干擾和噪聲，提升信號的信噪比。這使得即使在信號覆蓋較弱的山區、地下室等環境中，SI4732 依然能夠穩定地接收廣播信號，為用戶提供清晰的音頻輸出。

　　此外，SI4732 還具備快速掃描和精準鎖定電臺的能力。當用戶進行電臺搜索時，芯片能夠迅速地在設定的頻段范圍內掃描各個頻率點，并通過內置的智能算法判斷每個頻率點是否存在有效的廣播信號。一旦檢測到合適的電臺，它能夠在極短的時間內鎖定信號，避免出現搜索過程中的卡頓和延遲現象。同時，在鎖定電臺后，芯片還能夠持續監測信號質量，當信號出現波動時，自動調整接收參數，確保信號的穩定接收，為用戶帶來流暢、不間斷的收聽體驗。

　?。ㄈ┑凸脑O計

　　SI4732 的低功耗設計是其一大亮點。在芯片的硬件架構上，采用了先進的節能工藝和電路設計，減少了不必要的能量消耗。其內部的各個功能模塊在不工作時，能夠自動進入低功耗休眠模式，只有在需要執行相應任務時才被喚醒，從而大大降低了整體的功耗。

　　在軟件層面，SI4732 提供了多種低功耗配置選項。工程師可以根據具體的應用場景和設備需求，對芯片的工作模式、采樣頻率等參數進行調整，進一步優化功耗。例如，在一些對實時性要求不高的應用中，可以適當降低芯片的采樣頻率，這樣在不影響基本功能的前提下，能夠顯著降低芯片的功耗。據測試數據顯示，在典型的工作場景下，SI4732 的功耗相比同類產品降低了 20% - 30%，這對于延長設備的電池續航時間具有重要意義，尤其適用于便攜式收音機、車載廣播等對功耗敏感的設備。

　　（四）集成度與接口

　　SI4732 高度集成了廣播接收所需的多種功能模塊，極大地簡化了外圍電路設計。芯片內部集成了高頻放大器、混頻器、中頻濾波器、解調器等關鍵電路模塊，這些模塊協同工作，能夠完成從天線信號接收、放大、變頻到音頻解調的整個廣播接收過程。相比傳統的分立元件設計，采用 SI4732 芯片不僅可以減少元器件數量，降低電路板的布局難度，還能提高電路的穩定性和可靠性，降低生產成本。

　　在接口方面，SI4732 提供了豐富且易于使用的接口。它支持 I2C（Inter - Integrated Circuit）接口和 SPI（Serial Peripheral Interface）接口，這兩種接口都是常見的串行通信接口，具有協議簡單、傳輸可靠的特點。通過 I2C 或 SPI 接口，微控制器可以方便地對 SI4732 進行配置和控制，包括設置工作模式、調整接收頻率、讀取信號強度等操作。同時，芯片還提供了音頻輸出接口，能夠直接輸出解調后的音頻信號，方便與后續的音頻放大電路和揚聲器連接，實現完整的廣播收聽功能。

　　三、SI4732 芯片引腳功能詳解

　　SI4732 芯片具有多個引腳，每個引腳都承擔著特定的功能，這些引腳的正確連接和使用是保證芯片正常工作的關鍵。下面對主要引腳進行詳細介紹：

　　（一）電源引腳

　　VDD 引腳：VDD 引腳是芯片的電源正極輸入引腳，通常需要連接到穩定的直流電源。其工作電壓范圍一般為 2.7V - 3.6V，在實際應用中，為了確保芯片能夠穩定工作，電源電壓應盡量保持在推薦的典型值附近，如 3.3V。該引腳需要連接合適的去耦電容，一般選擇 0.1μF 的陶瓷電容，將其靠近芯片的 VDD 引腳放置，用于濾除電源中的高頻噪聲，保證電源的純凈度，防止噪聲干擾芯片的正常工作。

　　VSS 引腳：VSS 引腳是芯片的電源地引腳，用于連接電路的地線。在 PCB 設計中，應確保 VSS 引腳與系統的地線有良好的電氣連接，盡量降低接地阻抗，以避免因接地不良導致的信號干擾和芯片工作不穩定等問題。同時，在布局時要注意將模擬地和數字地進行合理分區，并通過單點接地的方式進行連接，減少地環路干擾。

　?。ǘ┩ㄐ沤涌谝_

　　SCL 引腳（I2C 接口時鐘線）：如果使用 I2C 接口與 SI4732 進行通信，SCL 引腳用于傳輸時鐘信號。在 I2C 通信協議中，SCL 信號由主設備（如微控制器）產生，用于同步數據傳輸。SCL 引腳需要通過一個上拉電阻連接到電源正極，上拉電阻的阻值一般選擇 4.7kΩ。這樣可以保證在總線空閑時，SCL 引腳處于高電平狀態，并且在數據傳輸過程中能夠提供穩定的時鐘信號，確保主設備和 SI4732 之間的數據通信準確無誤。

　　SDA 引腳（I2C 接口數據線）：SDA 引腳是 I2C 接口的數據傳輸線，用于在主設備和 SI4732 之間傳輸數據。與 SCL 引腳類似，SDA 引腳也需要通過一個 4.7kΩ 的上拉電阻連接到電源正極。在數據傳輸過程中，SDA 引腳的電平狀態會根據傳輸?shù)臄?shù)據進行變化，主設備通過控制 SCL 和 SDA 引腳的信號，實現對 SI4732 的配置和數據讀寫操作。

　　MOSI 引腳（SPI 接口主出從入）、MISO 引腳（SPI 接口主入從出）、SCK 引腳（SPI 接口時鐘線）：當采用 SPI 接口與 SI4732 通信時，MOSI 引腳用于主設備向芯片發送數據，MISO 引腳用于芯片向主設備返回數據，SCK 引腳則用于傳輸時鐘信號，同步數據的傳輸。在 SPI 通信模式下，同樣需要對相關引腳進行合理的配置，如設置合適的時鐘頻率、數據傳輸格式等，以確保通信的穩定性和準確性。SPI 接口相比 I2C 接口，具有更高的數據傳輸速率，適用于對數據傳輸速度要求較高的應用場景。

　?。ㄈ┮纛l輸出引腳

　　AOUTL 引腳：AOUTL 引腳是左聲道音頻輸出引腳，用于輸出解調后的左聲道音頻信號。該引腳輸出的音頻信號為模擬信號，其電平幅度一般在一定范圍內，具體數值根據芯片的工作狀態和配置參數而定。AOUTL 引腳可以直接連接到后續的音頻放大電路的輸入端，經過放大后驅動左聲道揚聲器發聲。在連接時，需要注意音頻信號線的布局，盡量減少信號干擾，避免引入噪聲影響音頻質量。

　　AOUTR 引腳：AOUTR 引腳是右聲道音頻輸出引腳，功能與 AOUTL 引腳類似，用于輸出右聲道音頻信號。通過將 AOUTL 和 AOUTR 引腳輸出的音頻信號分別連接到立體聲放大器和揚聲器，用戶可以享受立體聲的廣播收聽效果，獲得更加豐富的聽覺體驗。

　?。ㄋ模┢渌δ芤_

　　RESET 引腳：RESET 引腳是芯片的復位引腳，用于對 SI4732 進行復位操作。當該引腳接收到低電平信號時，芯片會進入復位狀態，將內部的寄存器和工作狀態恢復到初始默認值。在系統上電時，通常需要對 RESET 引腳進行適當?shù)膹臀徊僮鳎_保芯片在穩定的初始狀態下開始工作。復位信號的持續時間應滿足芯片的要求，一般不小于規定的最小復位時間，以保證復位操作的有效性。

　　XTAL1 引腳、XTAL2 引腳：XTAL1 引腳和 XTAL2 引腳是晶體振蕩器連接引腳，用于連接外部晶體振蕩器，為芯片提供穩定的時鐘信號。SI4732 通常需要連接一個特定頻率的晶體振蕩器，如 32.768kHz 的晶體，以滿足芯片內部電路的工作時鐘需求。晶體振蕩器與這兩個引腳之間還需要連接合適的負載電容，一般為 12pF - 22pF，具體數值根據晶體振蕩器的規格進行調整。通過精確的時鐘信號，芯片能夠準確地進行信號處理和數據傳輸?shù)炔僮鳌?/span>

　　四、SI4732 芯片工作模式

　　SI4732 芯片支持多種工作模式，用戶可以根據實際應用需求進行靈活配置，以實現不同的功能和性能優化。

　　（一）搜索模式

　　在搜索模式下，SI4732 主要用于搜索廣播電臺。當用戶啟動電臺搜索功能時，芯片會按照預設的頻段范圍和搜索參數，在指定的頻率范圍內進行掃描。在掃描過程中，芯片會不斷檢測各個頻率點的信號強度和質量。當檢測到信號強度達到一定閾值且滿足其他條件（如信號穩定性等）的頻率點時，芯片會將其鎖定，并認為找到了一個有效的廣播電臺。

　　搜索模式可以分為自動搜索和手動搜索兩種方式。自動搜索是指芯片按照預設的規則，自動在整個頻段范圍內進行搜索，并將找到的電臺依次存儲在內部的電臺列表中。手動搜索則允許用戶通過外部控制信號（如按鍵操作等），以一定的步進頻率（如 100kHz）逐步調整接收頻率，進行電臺搜索。這種方式適合用戶在已知大致頻率范圍的情況下，快速找到自己感興趣的電臺。搜索模式的存在，使得用戶能夠方便、快捷地發現和接收各種廣播電臺，提升了設備的易用性。

　?。ǘ┦章犇Ｊ?/span>

　　當 SI4732 成功鎖定一個廣播電臺后，便進入收聽模式。在收聽模式下，芯片會持續接收并處理該電臺的信號，將解調后的音頻信號通過音頻輸出引腳輸出。同時，芯片還會實時監測信號質量，當信號出現波動或干擾時，自動進行調整和優化，以保證音頻輸出的清晰度和穩定性。

　　在收聽模式下，用戶可以通過外部控制設備（如微控制器或按鍵）對芯片進行一些操作，如調整音量大小、切換立體聲 / 單聲道模式等。芯片內部的音頻處理模塊會根據用戶的操作指令，對音頻信號進行相應的處理。例如，當用戶調整音量時，芯片會通過內部的音量控制電路，改變音頻信號的輸出幅度，從而實現音量的調節。收聽模式是用戶使用 SI4732 芯片收聽廣播的主要工作模式，其性能直接影響用戶的收聽體驗。

　?。ㄈ┬菝吣Ｊ?/span>

　　為了進一步降低功耗，SI4732 提供了休眠模式。當芯片處于休眠模式時，內部的大部分功能模塊會停止工作，僅保留一些必要的低功耗電路，用于監測外部喚醒信號。此時，芯片的功耗會大幅降低，幾乎可以忽略不計。

　　芯片可以通過多種方式進入休眠模式，如通過軟件設置相應的寄存器位，或者在一段時間內沒有接收到有效的用戶操作指令時自動進入休眠模式。當需要喚醒芯片時，可以通過外部中斷信號（如 RESET 引腳觸發、特定的通信命令等）將芯片從休眠模式中喚醒。喚醒后，芯片會恢復到之前的工作狀態或進入預設的初始狀態，繼續執行相應的任務。休眠模式對于依靠電池供電的設備尤為重要，能夠有效延長設備的續航時間，減少電池更換或充電的頻率。

　?。ㄋ模y試模式

　　測試模式主要用于芯片的生產測試和故障診斷。在測試模式下，芯片會開放一些內部的測試接口和功能，以便測試人員對芯片的各項性能指標進行檢測和調試。例如，可以通過測試模式讀取芯片內部的寄存器狀態，檢查信號處理模塊的工作是否正常，測試通信接口的傳輸準確性等。

　　測試模式通常需要使用特定的測試設備和軟件，按照一定的測試流程進行操作。在芯片的研發和生產過程中，測試模式能夠幫助工程師快速定位和解決芯片存在的問題，確保產品的質量和性能符合設計要求。在實際應用中，一般用戶不會涉及到測試模式，只有專業的技術人員在進行芯片相關的維護和調試工作時才會使用該模式。

　　五、SI4732 芯片軟件編程

　?。ㄒ唬┚幊汰h(huán)境搭建

　　對于 SI4732 芯片的軟件編程，首先需要搭建合適的編程環境。常用的開發平臺包括基于 ARM Cortex - M 系列內核的微控制器開發環境，如 Keil MDK、IAR Embedded Workbench 等。以 Keil MDK 為例，用戶需要先安裝 Keil MDK 軟件，然后根據所使用的微控制器型號，安裝相應的設備支持包。在創建新工程時，選擇對應的微控制器型號，并配置工程的編譯、鏈接等參數。

　　此外，還需要下載 SI4732 芯片的官方驅動庫或參考代碼。這些資源通常可以從芯片廠商的官方網站獲取，其中包含了對 SI4732 進行初始化、配置以及數據讀寫等操作的函數接口。將下載的驅動庫文件添加到工程中，并正確配置頭文件路徑，確保編譯器能夠找到相關的函數聲明和定義，從而完成編程環境的基本搭建。

　　（二）初始化配置

　　在軟件編程中，對 SI4732 芯片進行初始化配置是至關重要的第一步。初始化過程主要包括設置芯片的工作模式、配置通信接口參數、初始化寄存器等操作。

　　首先，通過 I2C 或 SPI 通信接口向芯片發送初始化命令，將芯片設置為默認的工作狀態。例如，設置芯片的電源模式、時鐘頻率等基本參數。接著，配置通信接口的相關參數，如 I2C 接口的傳輸速率、從設備地址，SPI 接口的時鐘極性、相位等。這些參數的正確設置能夠保證微控制器與 SI4732 芯片之間穩定、準確地進行通信。

　　然后，對芯片內部的寄存器進行初始化。寄存器的配置決定了芯片的具體功能和工作特性，例如設置接收頻段范圍、選擇接收模式（AM 或 FM）、開啟或關閉 RDS 功能等。通過向相應的寄存器寫入特定的數值，完成對芯片功能的初始化配置，為后續的電臺搜索和信號接收做好準備。

　　（三）電臺搜索與鎖定程序設計

　　實現電臺搜索與鎖定功能是軟件編程的核心部分之一。在程序設計中，首先需要確定搜索的頻段范圍和搜索步進。例如，在 FM 頻段進行搜索時，可以設置搜索范圍為 87.5MHz - 108MHz，搜索步進為 0.1MHz。

　　程序通過循環控制，按照設定的步進頻率逐步調整 SI4732 芯片的接收頻率，并在每次調整后讀取芯片的信號強度寄存器，判斷當前頻率點是否存在有效的廣播信號。當檢測到信號強度達到預設的閾值時，程序暫停搜索，并嘗試對該頻率點進行鎖定。鎖定過程中，通過進一步驗證信號的穩定性和質量，如檢查 RDS 數據的有效性等，確保成功鎖定一個有效的廣播電臺。

　　同時，為了提高搜索效率，可以采用一些優化算法。例如，在搜索過程中記錄已經搜索過的頻率點，避免重復搜索；根據信號強度的變化趨勢，動態調整搜索步進，在信號較弱區域采用較小的步進，在信號較強區域采用較大的步進，從而加快電臺搜索的速度。

　?。ㄋ模┮纛l處理與輸出控制

　　SI4732 芯片解調后的音頻信號需要經過適當?shù)奶幚砗涂刂疲拍茌敵龈哔|量的聲音。在軟件編程中，音頻處理主要包括音量調節、音效處理等功能。

　　音量調節可以通過控制芯片內部的音量控制寄存器來實現。程序根據用戶的音量調節操作（如按鍵輸入或觸摸屏操作），向音量控制寄存器寫入相應的數值，從而改變音頻信號的輸出幅度，實現音量的增大或減小。

　　對于音效處理，可以采用數字信號處理算法對音頻信號進行濾波、均衡等操作。例如，通過設計數字濾波器，提升低音或高音效果，滿足用戶對不同音效的需求。此外，還可以實現立體聲 / 單聲道切換功能，根據實際應用場景和用戶喜好，選擇合適的音頻輸出模式。

　　最后，將處理后的音頻信號通過微控制器的音頻輸出接口（如 I2S 接口）傳輸?shù)揭纛l放大電路，驅動揚聲器發聲。在音頻輸出過程中，程序需要保證音頻數據的實時性和準確性，避免出現音頻卡頓、失真等問題。

　　六、SI4732 芯片硬件設計優化

　?。ㄒ唬╇娫措娐吩O計

　　穩定的電源供應是 SI4732 芯片正常工作的基礎。在電源電路設計中，首先要選擇合適的電源芯片。對于工作電壓為 2.7V - 3.6V 的 SI4732 芯片，可以選用低壓差線性穩壓器（LDO）或開關電源芯片。LDO 具有輸出電壓穩定、噪聲低的優點，適合對電源噪聲敏感的電路；開關電源芯片則具有效率高、功耗低的特點，適用于對功耗要求嚴格的便攜式設備。

　　在電源電路布局上，要遵循 “先濾波后供電” 的原則。電源輸入首先經過濾波電路，濾除電源中的高頻噪聲和干擾信號。濾波電路可以采用 π 型濾波結構，由電感和電容組成。在芯片的電源引腳附近，放置多個不同容值的去耦電容，如 0.1μF 的陶瓷電容用于濾除高頻噪聲，10μF 的電解電容用于濾除低頻噪聲，確保為芯片提供純凈、穩定的電源。

　　此外，為了防止電源波動對芯片造成影響，可以在電源電路中加入過壓保護和欠壓保護電路。當電源電壓超過規定的最大值或低于最小值時，保護電路自動動作，切斷電源或發出報警信號，保護芯片免受損壞。

　?。ǘ┨炀€電路設計

　　天線是 SI4732 芯片接收廣播信號的關鍵部件，天線電路的設計直接影響信號接收的效果。對于不同的廣播頻段，需要選擇合適的天線類型。在 FM 頻段，常用的天線有拉桿天線、PCB 天線等。拉桿天線具有增益高、方向性好的優點，能夠有效接收遠距離的 FM 信號；PCB 天線則具有體積小、成本低的特點，適合集成在小型便攜式設備中。

　　在天線電路設計中，要注意天線與芯片之間的匹配問題。天線的阻抗需要與芯片的射頻輸入阻抗相匹配，以實現最大的信號傳輸效率。通?？梢酝ㄟ^在天線與芯片之間加入匹配網絡來實現阻抗匹配。匹配網絡可以由電感、電容等元件組成，通過調整元件的參數，使天線的阻抗與芯片的輸入阻抗相匹配，減少信號反射，提高信號接收靈敏度。

　　此外，天線的布局也非常重要。在 PCB 設計中，天線應盡量遠離其他干擾源，如數字電路、電源模塊等，避免受到電磁干擾。同時，要保證天線有足夠的空間和良好的接地，以提高天線的輻射效率和信號接收性能。

　?。ㄈ㏄CB 布局布線

　　合理的 PCB 布局布線是保證 SI4732 芯片性能的重要環節。在布局方面，首先要將芯片放置在 PCB 的合適位置，盡量靠近天線接口和音頻輸出接口，以減少信號傳輸路徑，降低信號損耗和干擾。同時，要將電源模塊、數字電路模塊和模擬電路模塊進行分區布局，避免數字信號對模擬信號產生干擾。

　　在布線過程中，對于射頻信號線，要采用微帶線或帶狀線的形式進行布線，嚴格控制線寬和線間距，保證特性阻抗的一致性。射頻信號線應盡量短而直，避免出現直角和銳角轉彎，減少信號反射和損耗。對于音頻信號線，要采用差分布線的方式，以提高抗干擾能力。同時，音頻信號線要遠離電源線和其他干擾源，避免引入噪聲。

　　此外，在 PCB 上要大面積鋪設地線，形成良好的接地平面，降低接地阻抗。對于敏感信號（如時鐘信號、復位信號等），要進行包地處理，進一步增強抗干擾能力。通過合理的 PCB 布局布線，可以有效提高 SI4732 芯片的性能和穩定性，減少信號干擾和噪聲，提升設備的整體質量。

　　七、常見問題及解決方案

　?。ㄒ唬┬盘柦邮詹环€(wěn)定

　　在使用 SI4732 芯片的過程中，可能會遇到信號接收不穩定的問題，表現為聲音斷斷續續、雜音較大等。這可能是由于天線連接不良、天線與芯片阻抗不匹配、周圍電磁干擾等原因引起的。

　　解決方案：首先檢查天線的連接是否牢固，確保天線與 PCB 上的天線接口接觸良好。如果天線連接正常，可以通過調整天線匹配網絡的參數，優化天線與芯片之間的阻抗匹配，提高信號接收效率。此外，要檢查設備周圍是否存在強電磁干擾源，如微波爐、無線路由器等。如果存在干擾源，盡量將設備遠離干擾源，或者對設備進行屏蔽處理，減少電磁干擾對信號接收的影響。

　?。ǘo法搜索到電臺

　　當出現無法搜索到電臺的情況時，可能是由于芯片初始化配置錯誤、通信接口故障、頻段設置不正確等原因導致的。

　　解決方案：首先檢查芯片的初始化配置是否正確，包括工作模式、頻段范圍、通信接口參數等設置?？梢酝ㄟ^調試工具讀取芯片內部的寄存器狀態，確認配置是否與預期一致。如果配置正確，檢查通信接口是否正常工作，如 I2C 或 SPI 接口的信號波形是否符合協議規范?？梢允褂眠壿嫹治鰞x等工具對通信信號進行監測，查找通信故障原因。同時，要確保頻段設置與當?shù)氐膹V播頻段相匹配，避免因頻段設置錯誤而無法搜索到電臺。

　?。ㄈ┮纛l輸出異常

　　音頻輸出異常表現為沒有聲音、聲音失真、音量調節失靈等問題。這可能是由于音頻輸出接口連接錯誤、音頻處理程序故障、音量控制寄存器配置錯誤等原因引起的。

　　解決方案：首先檢查音頻輸出接口的連接是否正確，確保音頻信號線與音頻放大電路和揚聲器的連接無誤。然后檢查音頻處理程序是否存在邏輯錯誤，如音頻數據的讀取、處理和傳輸是否正常?？梢酝ㄟ^調試程序，查看音頻數據的內容和傳輸過程，定位問題所在。對于音量調節失靈的問題，檢查音量控制寄存器的配置是否正確，通過重新設置寄存器數值，嘗試恢復音量調節功能。如果問題仍然存在，可能是芯片內部的音頻處理模塊出現故障，需要進一步檢查和維修。

　　八、SI4732 芯片發展趨勢與展望

　　隨著無線通信技術的不斷發展和用戶需求的日益多樣化，SI4732 芯片也面臨著新的發展機遇和挑戰。在未來，SI4732 芯片有望在以下幾個方面取得進一步的發展：

　?。ㄒ唬└叩募啥?/span>

　　未來的 SI4732 芯片可能會進一步提高集成度，將更多的功能模塊集成到芯片內部。例如，集成更強大的數字信號處理單元，實現更復雜的音頻處理算法，如降噪、語音識別等功能；集成無線通信模塊，支持藍牙、Wi - Fi 等無線傳輸技術，方便與其他智能設備進行連接和數據共享。更高的集成度不僅可以進一步簡化硬件設計，降低設備成本，還能提高設備的整體性能和可靠性。

　　（二）更低的功耗

　　在節能環保的大趨勢下，降低芯片功耗仍然是重要的發展方向。未來的 SI4732 芯片可能會采用更先進的半導體工藝和節能技術，進一步降低芯片的靜態功耗和動態功耗。例如，采用納米級的制造工藝，優化芯片內部的電路結構和電源管理策略，使芯片在保持高性能的同時，能夠實現更長的電池續航時間，更好地滿足便攜式設備的需求。

　?。ㄈ└鼜姷募嫒菪?/span>

　　隨著廣播技術的不斷發展和新的廣播標準的出現，SI4732 芯片需要具備更強的兼容性。未來的芯片可能會支持更多的廣播頻段和調制方式，如數字廣播（DAB、DAB + ）等，以適應不同地區和不同應用場景的需求。同時，在軟件和硬件接口方面，也會更加注重與其他設備和系統的兼容性，方便與各種智能終端進行集成和協同工作。

　?。ㄋ模┲悄芑瘧猛卣?/span>

　　隨著人工智能技術的發展，SI4732 芯片有望在智能化應用方面得到進一步拓展。例如，結合語音識別和自然語言處理技術，實現語音控制收音機的功能，用戶可以通過語音指令搜索電臺、調整音量、切換節目等；利用機器學習算法，根據用戶的收聽習慣和偏好，自動推薦合適的廣播節目，為用戶提供更加個性化、智能化的收聽體驗。
