電解電容器是極性元件，錯誤連接正負極會導致電容器漏液、發熱、爆炸甚至損壞電路。因此，正確判斷正負極至關重要。以下是全面且實用的判斷方法：

一、通過外觀標識判斷

1. 引腳長度

• 特征：
  正極引腳通常比負極引腳長（部分廠家通過引腳長度區分極性）。

• 示例：
  如某電解電容器的正極引腳比負極長2~3mm，可直接通過長度判斷。

2. 外殼顏色條紋

• 特征：
  負極引腳附近的外殼上通常有一條灰色、黑色或白色的負號（“-”）條紋。

• 示例：
  常見于直插式鋁電解電容器，條紋寬度約1~2mm。

3. 箭頭或符號標記

• 特征：
  外殼上可能印有箭頭指向負極，或標注“+”（正極）、“-”（負極）符號。

• 示例：
  某些小型電解電容器的符號可能較小，需仔細觀察。

4. 凹槽或缺口

• 特征：
  負極側外殼可能有凹槽、缺口或壓痕，與正極側平滑表面形成對比。

• 示例：
  常見于圓柱形電解電容器，凹槽深度約0.5mm。

二、通過型號或參數判斷

1. 引腳編號

• 特征：
  部分電解電容器的引腳編號中，1號引腳為正極（需參考具體型號手冊）。

• 示例：
  如某型號標注“Pin 1: +”，則1號引腳為正極。

2. 絲印信息

• 特征：
  外殼上可能直接標注極性（如“+”和“-”），或通過型號代碼間接表示。

• 示例：
  型號“CD110-25V-470μF”中，“CD”表示鋁電解電容器（無極性信息，需結合外觀判斷）。

三、通過萬用表測量判斷

1. 電阻檔測量法

• 若電阻值從0逐漸增大至無窮大（指針向右擺動后緩慢回退），則紅表筆接的是正極。

• 若電阻值始終為0或極小（指針不動或輕微擺動），則紅表筆接的是負極。

• 步驟：

• 原理：
  電解電容器正向充電時，內部形成氧化鋁介質層，電阻逐漸增大；反向充電時，介質層被擊穿，電阻極小。

1. 將萬用表調至電阻檔（×1kΩ或×10kΩ）。

2. 紅表筆接假設正極，黑表筆接假設負極。

3. 觀察指針或數字變化：

2. 注意事項：

• 測量前需對電容器放電（短路引腳數秒）。

• 大容量電解電容器充電時間較長，需等待指針穩定。

四、特殊類型電解電容器的極性判斷

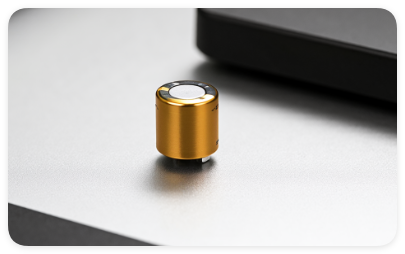

1. 貼片式電解電容器（SMD）

• 特征：
  外殼上通常印有“+”符號或白色條紋（靠近負極）。

• 示例：
  某些型號的白色條紋寬度約0.5mm，位于負極側。

2. 雙極性電解電容器

• 特征：
  無極性標識，可雙向使用（但容量和耐壓通常較低）。

• 示例：
  常見于音頻耦合電路，型號可能標注“NP”（Non-Polarized）。

3. 鉭電解電容器

• 特征：
  正極引腳通常為直線，負極引腳為“K”字形或帶有顏色標記（如棕色）。

• 示例：
  鉭電容器的正極側外殼可能標有“+”符號。

五、常見錯誤與注意事項

1. 錯誤連接后果

• 漏電流劇增（>100mA）。

• 內部氣體膨脹，外殼鼓包或爆炸。

• 電解液泄漏，腐蝕電路板。

• 反向電壓可能導致：

2. 安全操作建議

• 焊接前確認極性：
  使用萬用表或觀察標識，避免焊接后發現錯誤。

• 降額使用：
  反向電壓耐受能力極低（通常<1V），需嚴格避免。

• 替代原則：
  若無法確認極性，需更換為雙極性電解電容器或重新設計電路。

六、極性判斷方法總結表

七、總結

1. 優先通過外觀標識判斷：
   引腳長度、外殼條紋和符號是最直接的方法。

2. 輔助使用萬用表測量：
   對無標識或標識模糊的電容器，可通過電阻檔測量確認極性。

3. 特殊類型需單獨處理：
   貼片式、雙極性或鉭電解電容器需結合其特征判斷。

通過以上方法，可準確判斷電解電容器的正負極，避免因極性錯誤導致的電路故障或安全隱患。
