ATmega328P微控制器詳解：基礎知識與應用全景

一、ATmega328P簡介

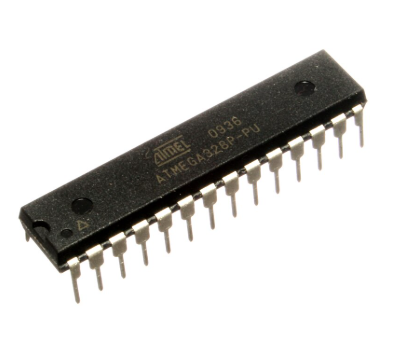

ATmega328P 是 Atmel（現為 Microchip Technology 公司）推出的一款 8 位 AVR 微控制器，是當前嵌入式開發領域中最受歡迎和廣泛應用的芯片之一，特別是在 Arduino 平臺的推動下，被廣泛用于電子制作、智能硬件、嵌入式開發、物聯網設備等多個場景。該芯片基于 RISC（精簡指令集計算）結構，具有高效的執行速度與靈活的功能模塊集成能力，支持低功耗模式，擁有穩定的性能和良好的編程兼容性。ATmega328P 主要使用 AVR-GCC 編譯器和 C 語言開發，極大地方便了初學者和專業開發者進行快速應用開發。

二、ATmega328P的技術參數

ATmega328P 擁有一系列強大的硬件參數，使其成為一個功能強大而又成本低廉的單片機解決方案：

1. 工作電壓范圍：1.8V 至 5.5V（典型為 5V）

2. 工作頻率：最高支持 20 MHz（常用為 16 MHz）

3. 主控內核：8 位 AVR 架構，采用 Harvard 存儲結構

4. 閃存（Flash）：32KB（其中 0.5KB 用于啟動加載器）

5. SRAM：2KB（易失性數據存儲）

6. EEPROM：1KB（可重復寫入的非易失性存儲）

7. 引腳數量：28 個引腳（DIP封裝）/32引腳（TQFP/QFN封裝）

8. 通信接口：1 個 SPI 接口，1 個 I2C 接口，1 個 UART 接口

9. 定時器：兩個 8 位定時器，一個 16 位定時器

10. 模擬功能：6 至 8 通道的 10 位 ADC 模擬數字轉換器

11. 中斷管理：支持內部與外部中斷源

12. 工作溫度范圍：-40℃ 到 +85℃

這些參數為其提供了強大的功能支持，使得 ATmega328P 在同類芯片中具有很高的性價比。

三、ATmega328P的核心結構原理

ATmega328P 內部采用精簡指令集結構（RISC）和哈佛架構，使得程序內存與數據內存分離，可以實現更高的數據吞吐率。每條指令大多只需一個時鐘周期完成執行，從而在較低頻率下實現更高的運行效率。

其核心主要包括以下幾個模塊：

1. CPU 核心：執行程序代碼，控制各個外設模塊的運行。

2. 系統時鐘模塊：為 MCU 提供穩定的運行頻率，支持內部 8 MHz RC 振蕩器與外部晶振。

3. 通用 I/O 接口：最多可提供 23 個通用數字輸入輸出引腳，支持?jǐn)?shù)據讀寫。

4. 模擬數字轉換器（ADC）：提供多達 8 通道的 ADC，可采集外部模擬信號轉換為數字量。

5. 定時器/計數器模塊：支持輸入捕獲、輸出比較、PWM 波輸出等功能，是電機控制、波形生成等應用中的核心。

6. USART 接口：可用于串口通信。

7. TWI/I2C 與 SPI 通信接口：適用于多種傳感器模塊或設備的數據通信。

8. 看門狗定時器（WDT）：用于防止程序異常進入死循環，具有復位功能。

9. 中斷系統：支持多種中斷方式，包括外部中斷、定時器中斷、ADC 中斷等。

這些模塊協同工作，構成了一個完整且靈活的微控制器系統平臺。

四、ATmega328P的引腳分布與功能分析

在最常見的 28 引腳 DIP 封裝中，ATmega328P 每個引腳都被復用或具有特定功能。以下是常用引腳分組介紹：

1. 電源與參考引腳：

• VCC：主供電引腳（通常接 +5V）

• GND：地引腳

• AVCC：用于模擬模塊供電

• AREF：模擬參考電壓輸入

2. 復位引腳：

• RESET：低電平有效，用于外部復位控制

3. 數字 I/O 引腳：

• D0-D13：數字輸入輸出引腳，其中部分可配置為中斷輸入、PWM 輸出、串口通信等功能

4. 模擬輸入引腳：

• A0-A5：模擬輸入端口，也可用作通用數字 IO

5. 通信引腳：

• UART：D0（RX）、D1（TX）

• SPI：D10（SS）、D11（MOSI）、D12（MISO）、D13（SCK）

• I2C：A4（SDA）、A5（SCL）

引腳復用機制提高了芯片的靈活性，使其可用于多種復雜應用中。

五、ATmega328P的工作模式與電源管理

為了適應多種電源敏感應用，ATmega328P 提供了靈活的工作模式與電源節能機制：

1. 正常工作模式（Active Mode）：CPU、外設全部工作，功耗最大。

2. 掉電模式（Power-down）：所有系統時鐘關閉，僅中斷和看門狗可喚醒，功耗最低。

3. 省電模式（Power-save）：CPU 停止，異步定時器保持工作，適用于實時時鐘功能。

4. 空閑模式（Idle）：CPU 停止工作，外圍設備運行，用于快速響應應用。

5. ADC 噪聲抑制模式（ADC Noise Reduction）：降低 ADC 測量過程中的干擾，提高精度。

通過合理切換這些工作模式，可以極大地延長電池供電設備的工作時間。

六、ATmega328P的軟件開發與編程方式

ATmega328P 支持多種編程方式，包括：

1. ISP（In-System Programming）串行在線編程：最常用的方式，使用 AVR ISP 下載器通過 SPI 接口燒錄程序。

2. Bootloader 引導加載方式：如 Arduino 使用的燒錄機制，允許通過串口燒錄。

3. JTAG/DebugWire 調試：可用于芯片內部調試、單步執行、設置斷點等。

配合的開發軟件包括：

• AVR Studio/Atmel Studio

• Arduino IDE

• PlatformIO

• Eclipse + WinAVR

支持使用 C、C++、匯編語言進行開發，其中 Arduino 提供了高度抽象的封裝庫，極大地降低了初學者的開發門檻。

七、ATmega328P的功能模塊詳解

以下是對幾個關鍵功能模塊的詳細介紹：

1. 定時器/計數器模塊

ATmega328P 擁有 3 個定時器模塊：

• Timer0：8 位定時器，常用于生成定時中斷或 PWM。

• Timer1：16 位定時器，適用于需要更大精度的場合（如舵機控制、精確測量）。

• Timer2：8 位異步定時器，可連接外部晶體，用于 RTC。

功能包括輸入捕獲、輸出比較、PWM 生成、定時中斷等，使用靈活，配置豐富。

2. 模擬數字轉換器（ADC）模塊

內置的 10 位 ADC 模塊，最多可支持 8 個模擬輸入通道，適用于溫度傳感器、光敏電阻、電壓采集等場合。其轉換時間和精度可通過預分頻器設置調整。

3. 通信模塊

• USART 串口模塊：支持異步通信，可連接計算機串口、藍牙模塊、Wi-Fi 模塊等。

• SPI 串行外設接口：支持主從模式，適合高速器件通信，如 EEPROM、SD 卡、MPU6050 等。

• I2C（TWI）接口：用于連接低速傳感器和外圍模塊，如 OLED 顯示器、RTC 芯片、溫濕度傳感器等。

4. 中斷系統

支持外部中斷（INT0、INT1）和引腳變更中斷（PCINTx），可響應各種外部事件。同時還有定時器中斷、ADC 完成中斷等。

5. EEPROM 模塊

ATmega328P 內部集成 1KB EEPROM，用于長期保存關鍵數據（如配置參數、歷史記錄等），在掉電后仍可保留數據。

八、與其他微控制器的對比

九、典型應用場景

ATmega328P 被廣泛用于以下領域和產品中：

1. Arduino UNO 開發板（其核心 MCU）

2. 智能家居（如溫控器、門禁控制器）

3. 小型機器人（控制舵機、電機驅動）

4. 數據采集系統（連接傳感器進行數據采集）

5. 教學實驗平臺（嵌入式課程、電子制作）

6. 低功耗便攜式設備（手持設備、計步器、傳感節點）

7. 無線遙控（搭配 NRF24L01 等模塊）

8. 簡單工業控制設備（控制繼電器、燈光、報警器）

其低成本、易上手和社區生態優勢，成為初學者入門和產品原型開發的首選。

十、總結與發展趨勢

ATmega328P 是一款經典而成熟的 8 位微控制器，在嵌入式開發中占據著不可替代的地位。雖然隨著 32 位 MCU 的普及和物聯網設備對性能要求的提高，8 位 MCU 的使用比例有所下降，但在低功耗、小體積、成本敏感的領域，ATmega328P 依然具有廣泛的生命力。

尤其在 Arduino 平臺的推動下，其相關硬件和軟件生態已經極其豐富，不僅有大量開源項目、庫文件、學習教程，還有各種擴展模塊、傳感器套件，大大降低了開發難度。未來 ATmega328P 仍將在教育、DIY 電子、嵌入式系統原型驗證等方面繼續發揮重要作用。

ATmega328P的開發環境與編程工具詳解

在使用ATmega328P進行嵌入式開發時，選擇一個合適的開發環境（IDE）和編程工具對提高開發效率、降低學習門檻至關重要。ATmega328P因其廣泛的應用和良好的支持，擁有多個兼容的開發平臺和工具鏈。以下將詳細介紹幾種常見的開發環境和使用方法。

首先，最常見的ATmega328P開發環境就是Arduino IDE。Arduino平臺在全球范圍內有著龐大的開發者社區和完善的教程文檔。Arduino IDE是基于C/C++語言進行開發的，其高度封裝的庫和簡潔的語法極大地降低了入門門檻，尤其適合初學者和快速原型開發。通過USB線連接Arduino Uno開發板（其核心就是ATmega328P），即可在Arduino IDE中完成程序的編寫、編譯和燒錄。Arduino IDE支持豐富的庫資源，如Wire庫支持I2C通信，SPI庫支持SPI總線，Servo庫用于舵機控制等，均可以通過一行代碼調用ATmega328P的硬件特性。

其次是Atmel Studio，這是由Microchip（原Atmel）官方推出的集成開發環境，適用于專業開發者。Atmel Studio基于Visual Studio構建，支持C和C++語言的高級編程，擁有豐富的調試功能、代碼補全、寄存器監視和仿真支持。開發者可以使用ISP或JTAG接口連接ATmega328P，通過Atmel-ICE、AVRISP mkII等官方編程器進行燒錄。Atmel Studio提供對ATmega328P的全面支持，包括所有寄存器、IO端口和外設模塊的可視化操作，可以極大提高項目開發的效率和穩定性。

第三種是PlatformIO，這是一個基于Visual Studio Code等文本編輯器的跨平臺開發平臺，支持Arduino框架、AVR-GCC工具鏈等。PlatformIO支持自動編譯、自動上傳、版本管理、庫依賴檢測等功能，適合中高級用戶進行大型項目開發。PlatformIO可以自由選擇不同的構建框架，在同一個項目中可以選擇Arduino語法，也可以使用純AVR C語言，具有極高的靈活性。

除了上述IDE之外，還有一些低層次的編譯和燒錄工具。比如AVR-GCC，這是一個免費的開源C語言編譯器，支持所有AVR系列芯片，包括ATmega328P。結合Makefile文件，用戶可以手動控制整個編譯流程，非常適合對底層開發流程感興趣的開發者深入學習。此外，燒錄工具方面，除了官方提供的AVRISP mkII之外，還有諸如USBasp、USBtinyISP等開源編程器，成本低廉，易于DIY，也是廣泛使用的選擇。

ATmega328P的常用外設模塊及其控制方法

ATmega328P內部集成了豐富的外設模塊，使其可以單芯片完成復雜的控制任務。以下將從多種常用外設的原理、配置方法以及應用示例進行詳細分析。

首先是定時/計數器（Timer/Counter）模塊。ATmega328P內置三個定時器：Timer0（8位）、Timer1（16位）和Timer2（8位），它們可以用于實現時間延遲、PWM波形生成、事件計數等功能。比如，通過設置Timer1的CTC模式（清除計數器模式），并設定比較寄存器OCR1A的值，可以精確地產生一個周期性的中斷信號，實現毫秒級定時任務。Timer模塊的PWM功能廣泛應用于舵機控制、直流電機調速、LED亮度調節等場景。通過設置TCCRnA、TCCRnB寄存器和OCRnX比較寄存器，用戶可以控制PWM波的頻率和占空比，實現模擬信號的輸出。

其次是USART串口通信模塊，用于與計算機或其他微控制器進行異步串行通信。ATmega328P支持全雙工USART通信，通過TXD和RXD引腳實現數據發送與接收。配置上只需設定波特率（通過UBRR寄存器）、使能發送和接收功能（設置UCSRB），并配置數據幀格式（設置UCSRC），即可完成串口初始化。配合Arduino的Serial庫，用戶可以非常便捷地進行串口調試、傳感器數據采集等應用。

再者是I2C通信模塊（TWI），這是多主多從的雙線串行通信協議，適用于連接EEPROM、RTC、OLED等I2C設備。ATmega328P的SDA和SCL分別由PC4和PC5引腳控制，通過設置TWSR、TWBR等寄存器設定通信速率和狀態。I2C總線支持多達127個設備地址，具有結構簡單、抗干擾能力強的特點。

SPI通信模塊也是一種高速的全雙工通信方式，通常用于與外部Flash、SD卡、無線模塊（如nRF24L01）等通信。ATmega328P的SPI引腳分別為MOSI、MISO、SCK和SS。SPI通信通過設置SPCR、SPSR等寄存器來控制通信模式、時鐘頻率及主從模式。

**ADC模塊（模數轉換器）**是ATmega328P的一大亮點，其內建10位分辨率的多通道ADC（共有8個通道），輸入電壓范圍可通過參考電壓選擇AVcc、內部1.1V或外部AREF。ADC模塊適用于光敏電阻、溫度傳感器、電位器等模擬信號的采集，通過配置ADMUX選擇輸入通道和參考電壓，再設置ADCSRA寄存器使能ADC、啟動轉換，即可獲取10位數字值用于后續處理。

EEPROM模塊是ATmega328P內置的非易失性存儲器，具有1KB的容量，用于保存掉電不丟失的數據，如設備配置參數、用戶設置等。通過訪問EEAR和EEDR寄存器，以及設置EECR的寫使能位，可以實現讀寫操作。Arduino提供了EEPROM庫簡化了這一過程，用戶只需調用EEPROM.read()與EEPROM.write()函數即可完成操作。

中斷控制器是ATmega328P中用于響應外部或內部事件的重要機制。支持外部中斷INT0與INT1，以及引腳電平變化中斷（PCINT）。中斷響應速度快，適用于按鍵輸入、外部信號檢測等應用場景。配置中斷需要設置EIMSK、EICRA等寄存器，并啟用全局中斷使能位（sei()）。

ATmega328P在各類應用場景中的具體案例

由于其高度集成的硬件功能和軟件支持，ATmega328P廣泛應用于多個電子產品與嵌入式系統領域。以下通過幾個典型的應用案例，展現其強大的適用性與靈活性。

第一個案例是智能小車控制系統。在該項目中，ATmega328P負責控制電機驅動模塊（如L298N）、舵機模塊、超聲波測距模塊和紅外避障模塊。通過PWM控制直流電機轉速，實現前進、后退、轉彎等動作；結合超聲波模塊測距數據判斷前方是否有障礙物，并做出路徑調整；通過串口通信將小車狀態上傳至上位機進行監控。整個系統運行流暢、成本低廉，是很多電子競賽與教學實驗中使用的標準平臺。

第二個案例是數字溫控系統。使用NTC熱敏電阻通過ADC通道測量溫度變化，結合LCD1602模塊顯示實時溫度，通過比較設定閾值判斷是否啟動風扇或加熱器。ATmega328P的PWM控制輸出信號用于調節加熱電路或散熱電路的強度，形成閉環溫控系統。EEPROM用于保存設定溫度值，下次上電后自動讀取，無需重新配置。

第三個案例是智能家居控制面板。ATmega328P作為主控芯片，連接多個繼電器控制燈光、風扇、電動窗簾等設備。通過藍牙模塊（如HC-05）或WiFi模塊（如ESP8266）實現遠程控制，結合OLED顯示當前設備狀態，通過按鍵或觸摸模塊完成用戶輸入。系統整體響應迅速、易于定制，在實際家居自動化場景中具備較高實用性。

第四個案例是無人機飛控系統的簡易實現。ATmega328P作為簡易飛控主控芯片，讀取MPU6050陀螺儀模塊的數據，通過濾波算法獲取姿態信息，利用PWM信號驅動四個無刷電機。雖然相比專業飛控芯片而言功能有限，但可用于教學演示或小型無人機實驗，充分展示ATmega328P對實時處理與多任務管理的能力。

這些案例展示了ATmega328P在控制系統、傳感器采集、人機交互與數據通信方面的全面能力。開發者可以根據實際需求靈活組合其各個外設模塊，構建功能強大的嵌入式系統。后續將繼續介紹ATmega328P的功耗管理技術、安全設計方法、對比其他MCU的優勢，以及更多應用領域。
